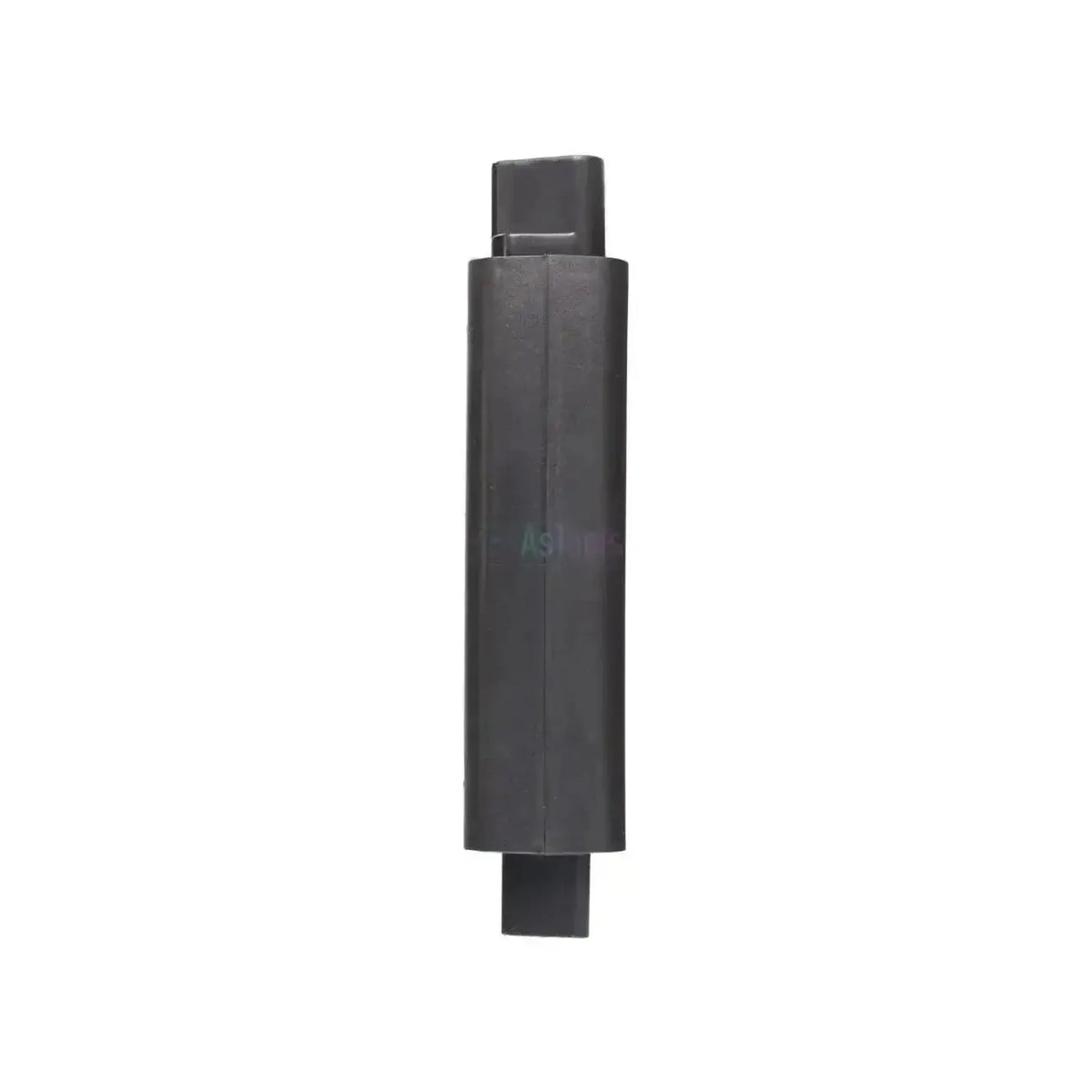

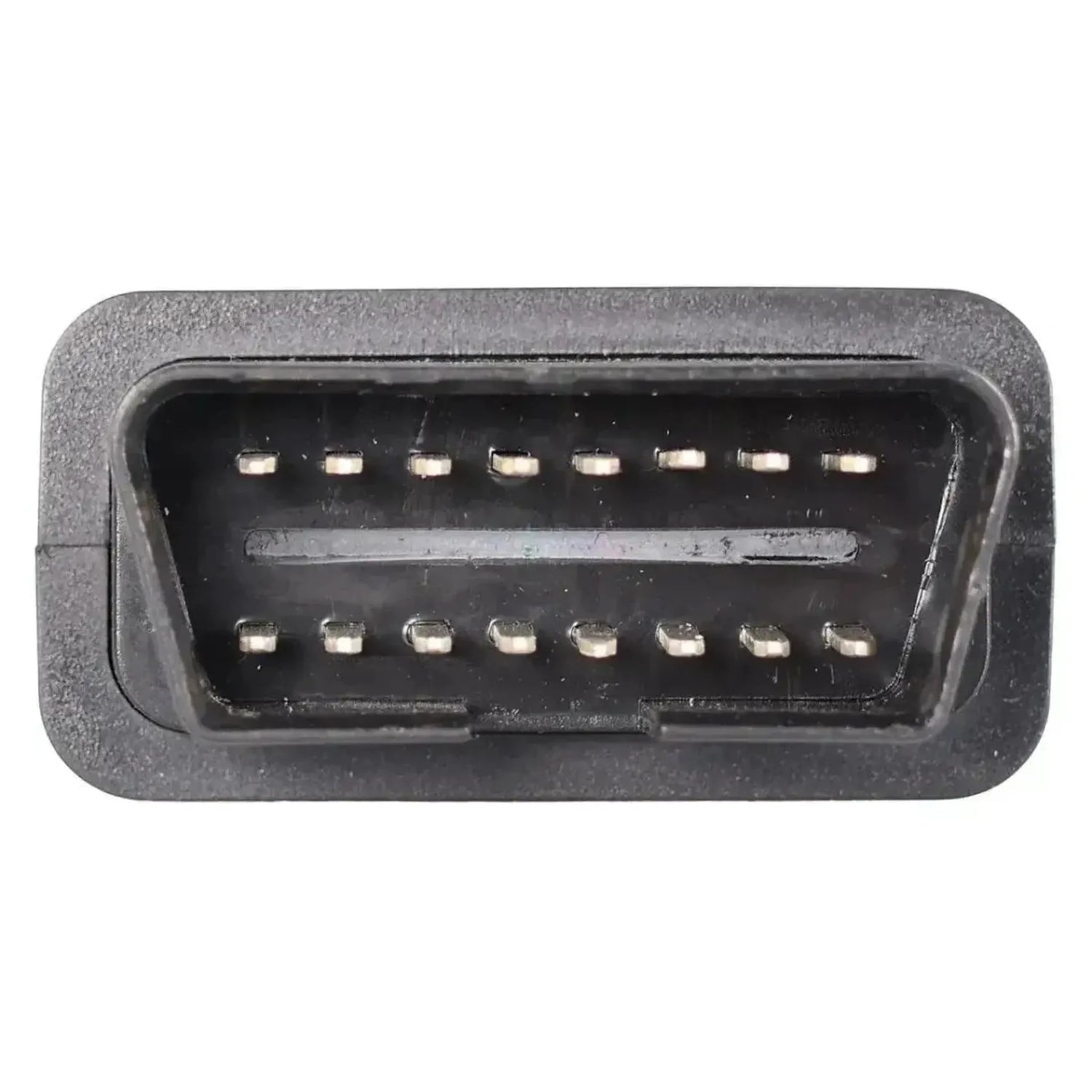

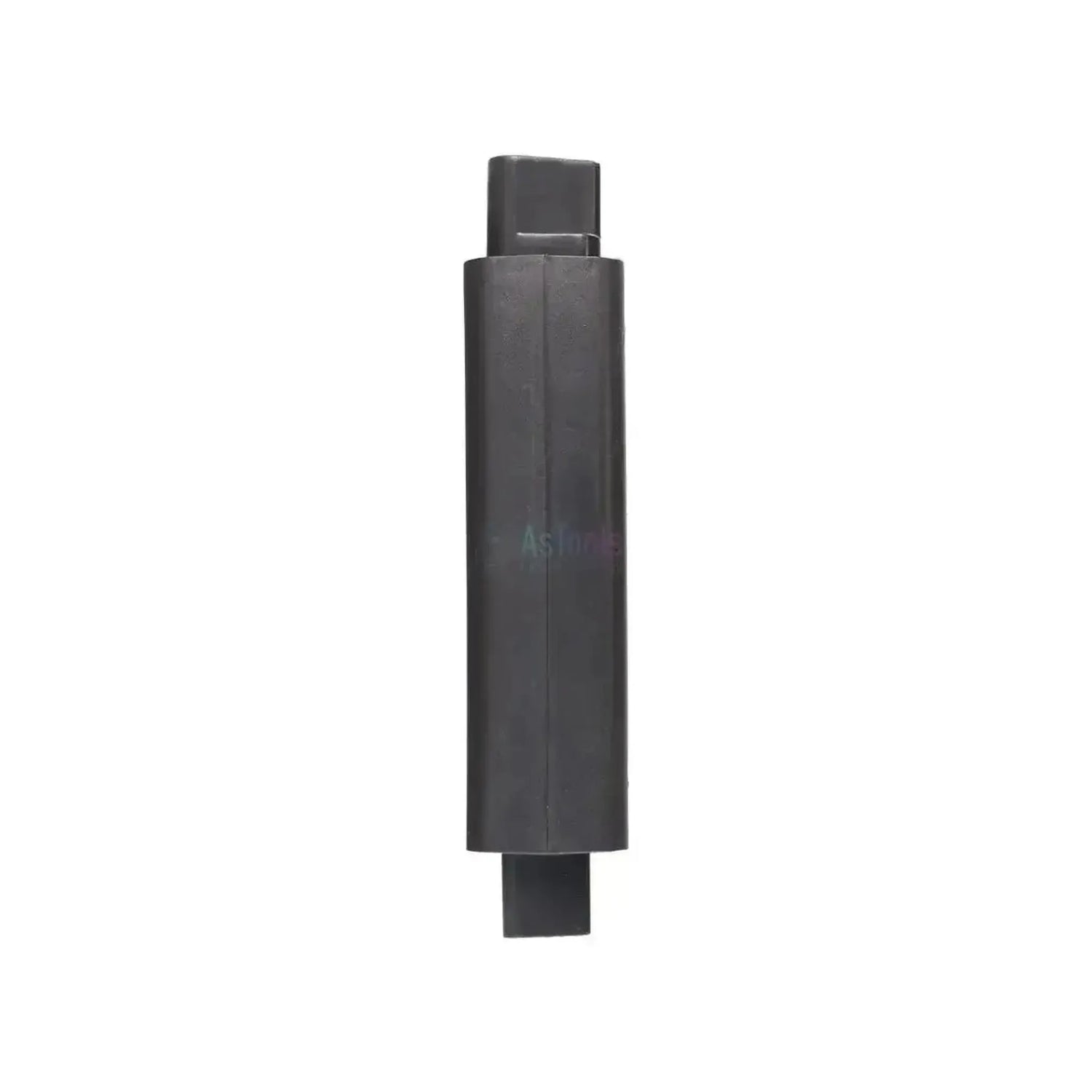

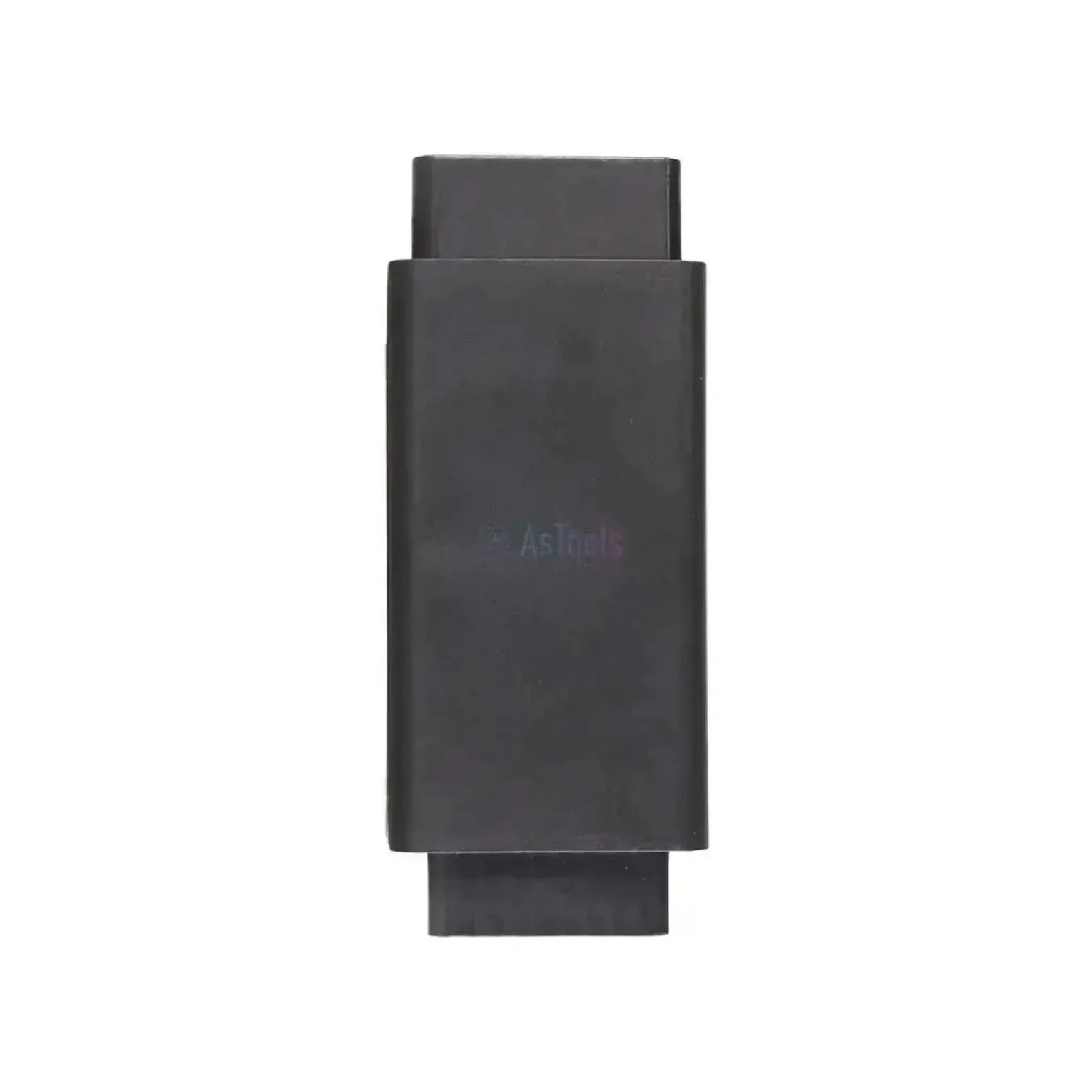

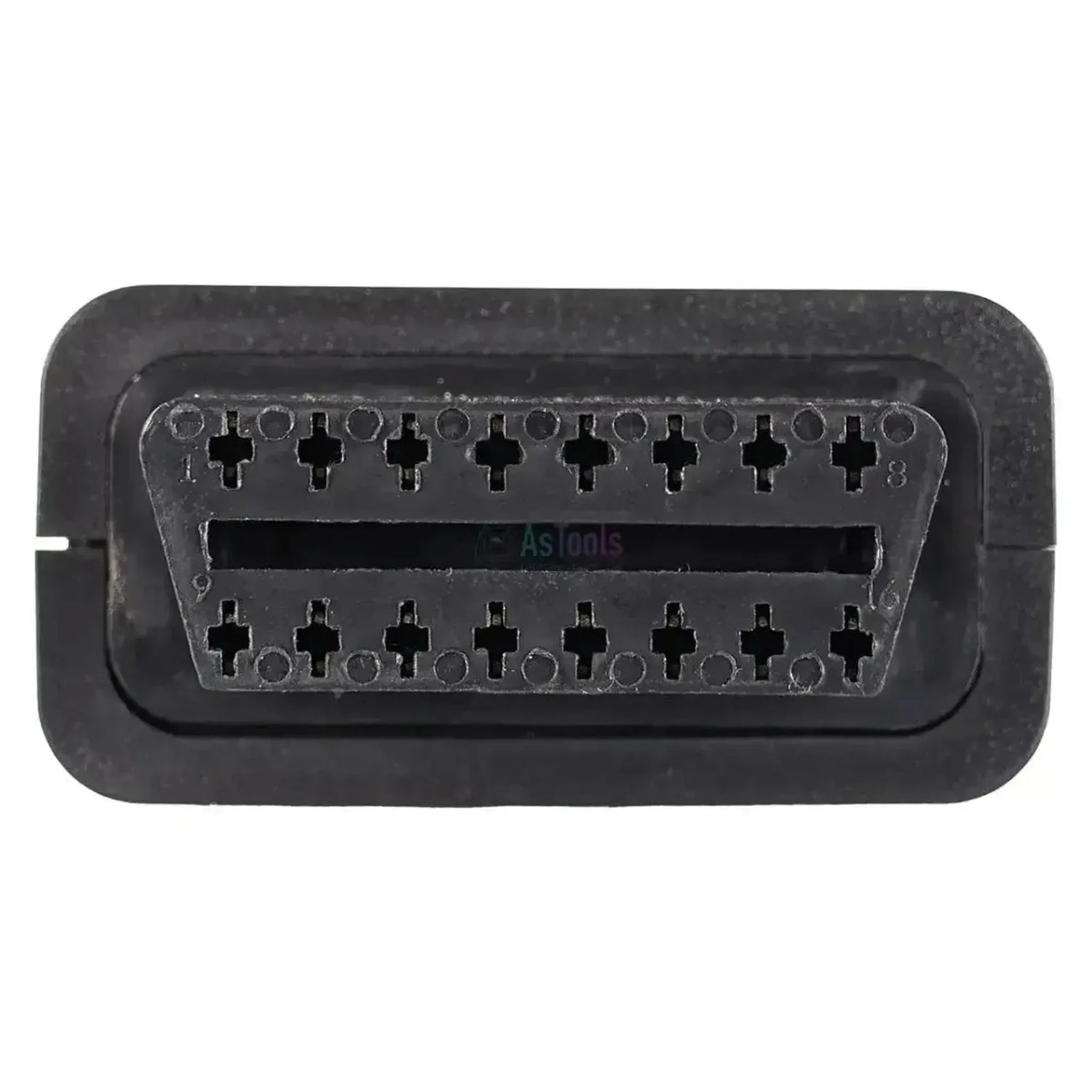

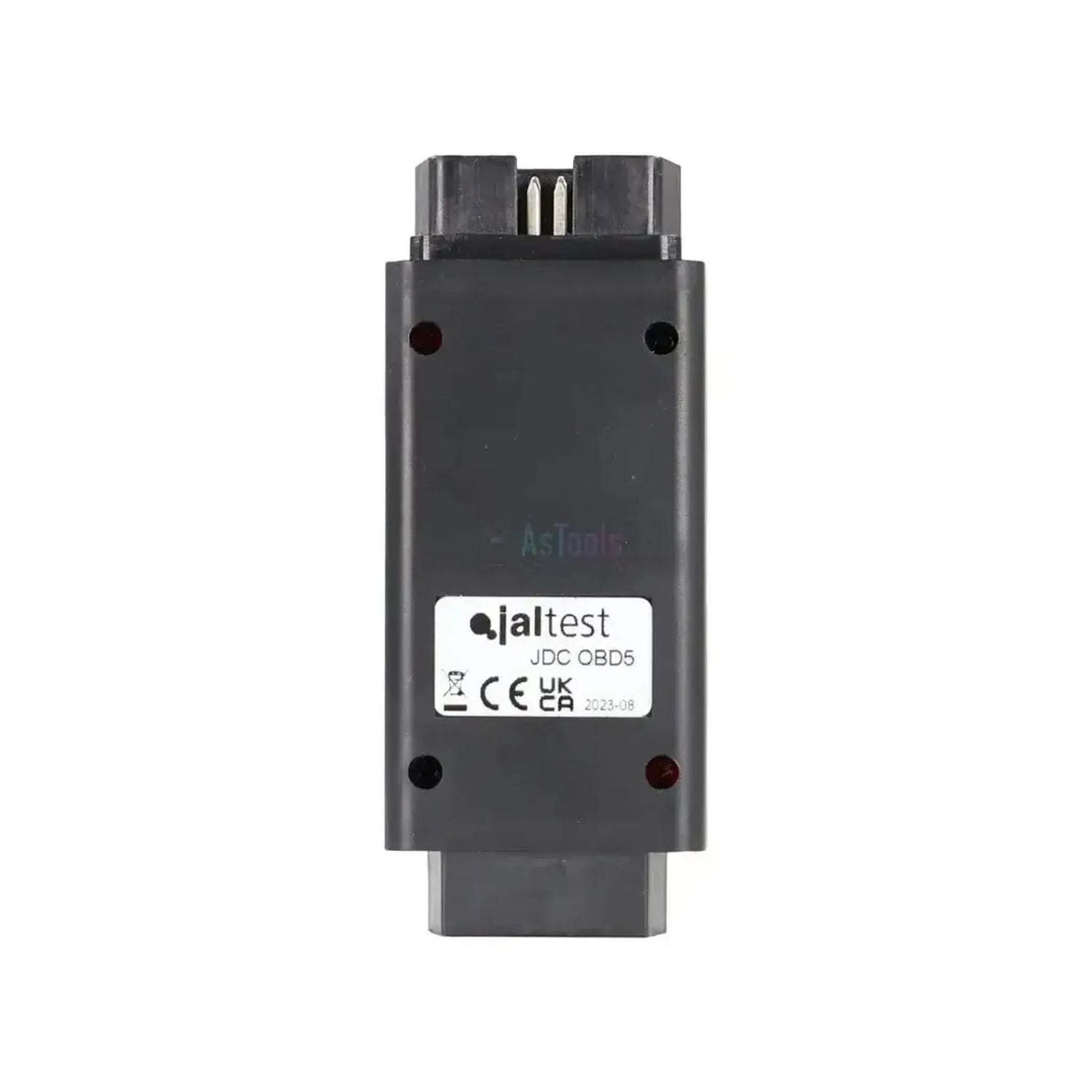

Jaltest JDCOBD5 přesměruje signál uvnitř 16pinového konektoru OBD2 z pinu 1 na pin 15. Jde o uzavřené plastové pouzdro o délce 11,5 cm s 16pinovým konektorem OBD2 s piny na přední straně. Na zadní straně se do něj zasune 16pinový diagnostický kabel OBD2. Bílý štítek nese nápis JDC OBD5.

V normě OBD2 je pin 15 určen pro linku L, zatímco pin 1 výrobce ponechává volný pro vlastní použití. Ne každá značka se tímto rozložením řídí. Tato verze je určena pro vozidla s diagnostickou linkou na pinu 1. Signál se přesměruje na pin 15, takže Jaltest Link ho najde tam, kde ho hledá. Poté čtete chybové kódy, sledujete živé naměřené hodnoty a provádíte testy akčních členů.

PLUSPUNKTY

✔Přesměruje signál z pinu 1 na pin 15, tedy místo, které norma OBD2 vyhrazuje pro linku L.

✔Připojuje se k 16pinovému diagnostickému kabelu OBD2 Jaltest Link; druhý kabel není potřeba.

✔Určeno pro Jaltest Link V8.1 a V9, takže je použitelný s oběma generacemi rozhraní.

✔Není vázáno na značku: každé vozidlo s diagnostickou linkou na pinu 1 připadá v úvahu, bez ohledu na emblém.

UPOZORNĚNÍ

✕Přesměruje pouze pin 1. Pokud diagnostická linka leží na jiném pinu, tato verze nepomůže.

✕Měnič diagnostický kabel OBD2 nenahrazuje. Vkládá se mezi něj a nefunguje bez tohoto kabelu.

✕Cojali neuvádí žádné značky ani modely; zda tento článek sedí, určuje obsazení konektoru.

✕S délkou 11,5 cm je téměř o tři centimetry delší než verze pro Hyundai a Tata-Daewoo; u těsně zabudované přípojky to vyžaduje místo.

Použití a funkce

Pomocí tohoto měniče se softwarem Jaltest dostanete k řídicím jednotkám za přípojkou, jejíž diagnostická linka leží na špatném pinu. Samotná komunikace se nemění; mění se pouze umístění signálu v konektoru. Co se zobrazí, vyplývá z pokrytí Jaltest pro dané vozidlo.

Co měnič dělá

Strana vozidla: Diagnostická linka na pinu 1.
Strana rozhraní: Signál na pinu 15 podle normy.
Řídicí jednotky: Podle pokrytí Jaltest.
Délka: o 11,5 cm navíc mezi konektorem a kabelem.

Co můžete dělat

Chybové kódy: Čtení a mazání.
Živá data: Sledování naměřených hodnot.
Testy akčních členů: Ovládání komponent.
Servis: Resety a kalibrace.

Takto ho používáte

Kontrola pinů: Zkontrolujte, zda je pozice 1 obsazena a pozice 15 volná.
Umístění měniče: Zasuňte JDCOBD5 do diagnostické zásuvky.
Připojení kabelu: Zasuňte 16pinový diagnostický kabel OBD2 do zadní strany.
Spuštění softwaru: Otevřete Jaltest CV a připojte Jaltest Link.
Čtení: Vyberte vozidlo a načtěte řídicí jednotky.

Kompatibilní vozidla a použití

Rozhodující je pin, na kterém leží diagnostická linka, nikoli značka. Tato verze není vázána na žádného výrobce. Je určena pro každou 16pinovou přípojku, v níž je pozice 1 obsazena a pozice 15 zůstává volná, a to poznáte na samotném vozidle.

Jak to ověřit:

Podívejte se do přípojky: Pokud pozice 1 nese kolík a pozice 15 je volná, tato verze se hodí.
Typický případ: Kabel zaklapne na místo a zapalování je zapnuté, ale Jaltest Link nic nenajde.
Mimo dosah: Přípojky, jejichž diagnostická linka leží na jiném volném pinu.
Segment: Užitkové vozidlo, v rámci modulu Jaltest CV.

💡

Dobré vědět: Tento měnič 16pinový diagnostický kabel OBD2 nenahrazuje, ale vkládá se mezi něj a celek je o 11,5 cm delší. Před objednáním zkontrolujte na samotném vozidle, které piny jsou obsazeny.

Obsah balení

1x Jaltest (JDCOBD5) | 16pinový OBD2 Converter Adapter (Pin 1 - Pin 15) | Užitkové vozidlo

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V8.1
Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 16pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat: Ano
Komponenty lze přímo spustit a ověřit, zda fungují. Ušetří to čas při hledání závady.Ovládání komponentů: Ano

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu: 11,5 cm
Referenční číslo: JDCOBD5

Další parametry

Typ: Převodník OBD2 (přepojení pinu 1 na pin 15)
Použití: Vozidla s diagnostickým vedením na pinu 1 místo pinu 15
Připojení na straně vozidla: 16pinový OBD2 s piny, diagnostické vedení na pinu 1
Připojení na straně rozhraní: 16pinový OBD2 podle normy, signál na pinu 15
