Jaltest | SKU: JDC112A

Jaltest (JDC112A) | 7+7-pinový (PLC) J2497 – 9-pinový adaptér Deutsch | Přívěs

Name: Jaltest (JDC112A) | 7+7-pinový (PLC) J2497 – 9-pinový adaptér Deutsch | Přívěs
Brand: Jaltest
SKU: JDC112A
Price: 384.95 EUR
Availability: InStock

€384,95 včetně DPH

€318,14 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

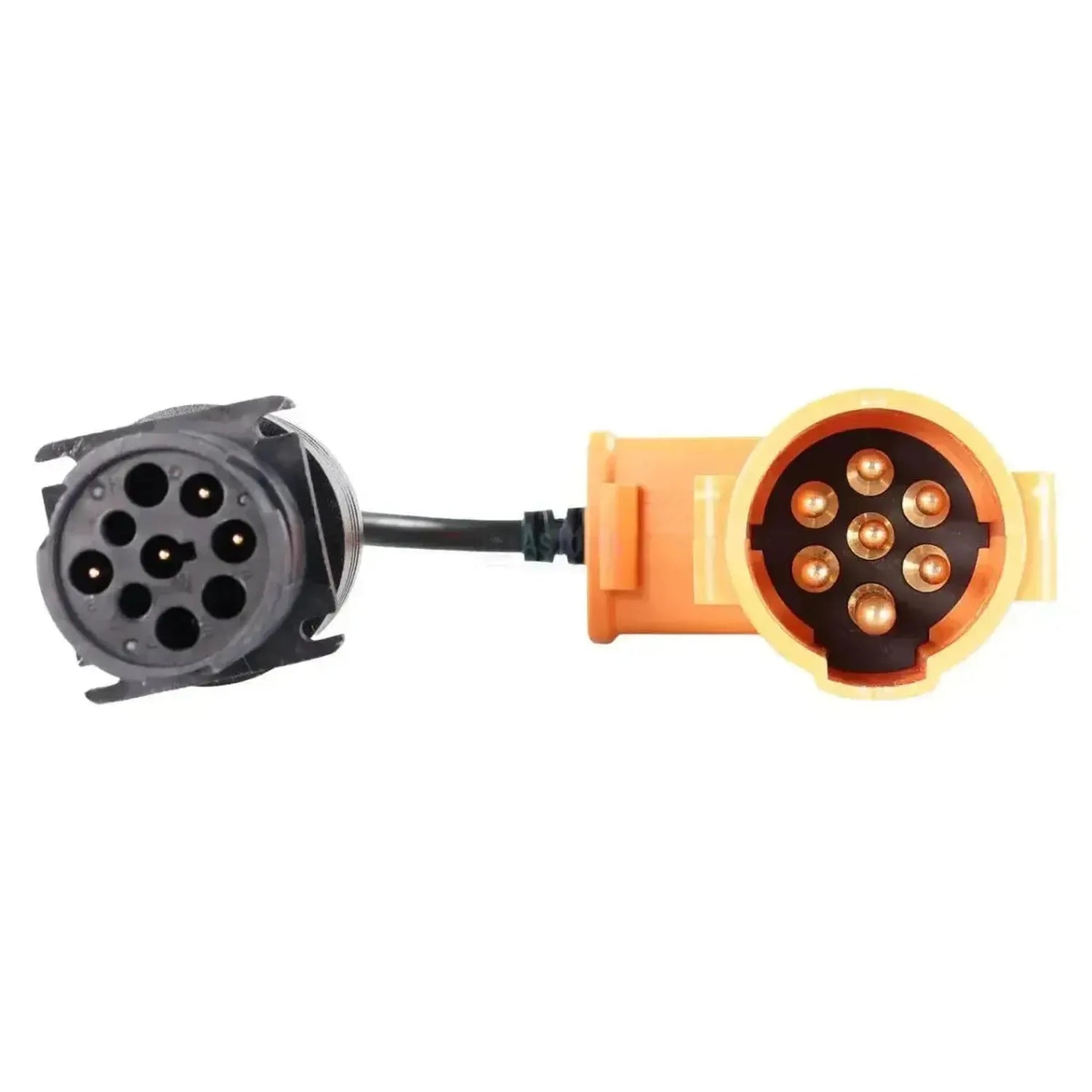

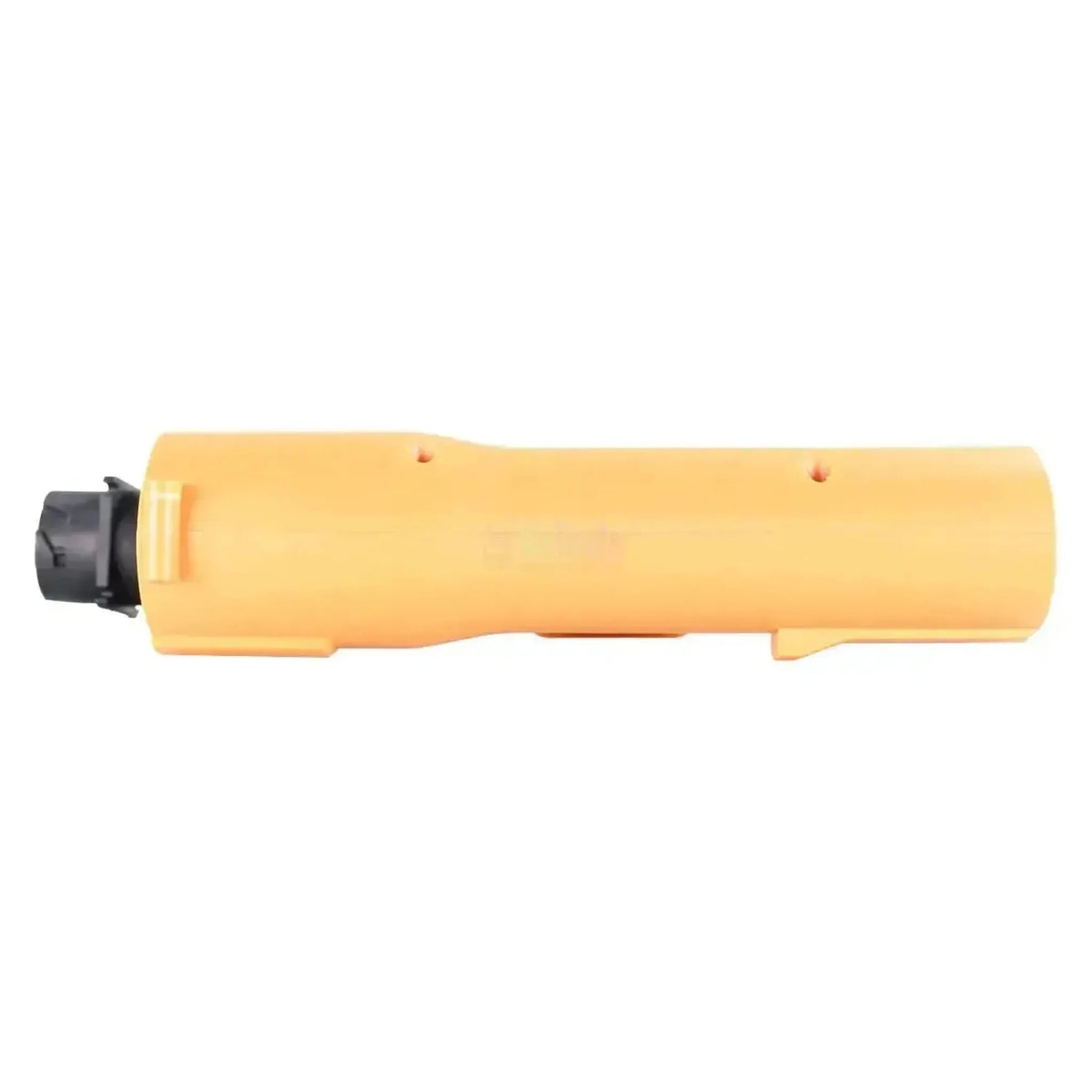

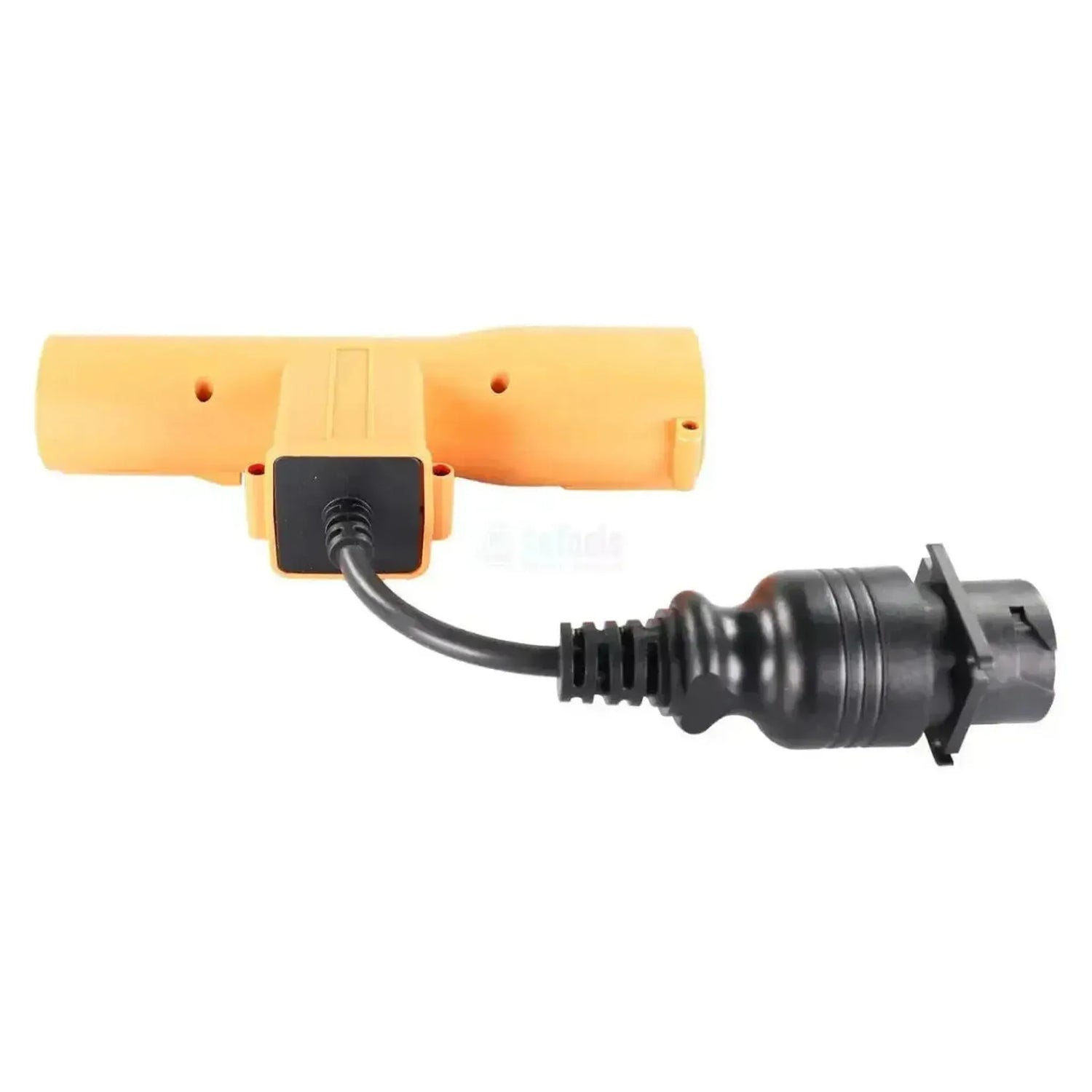

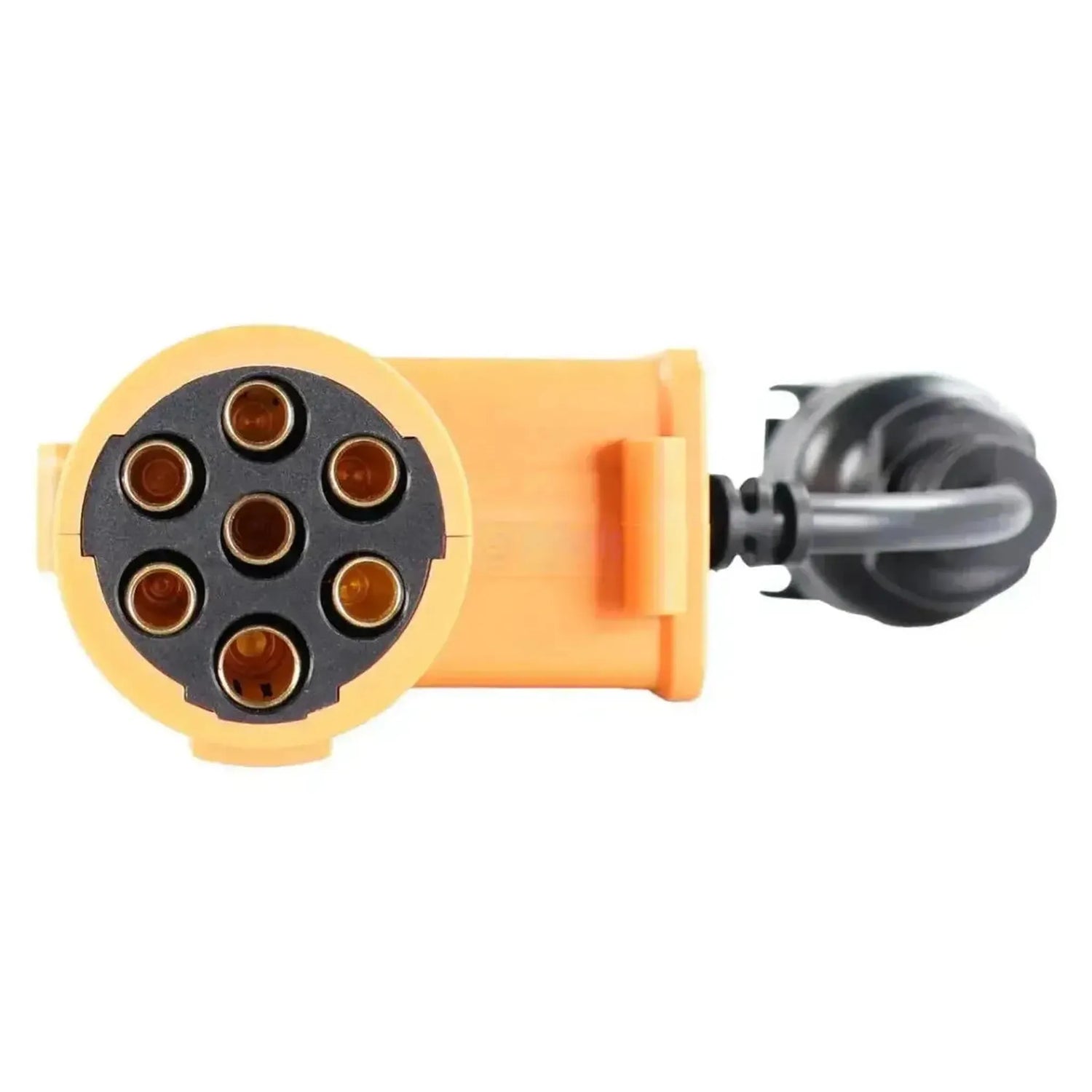

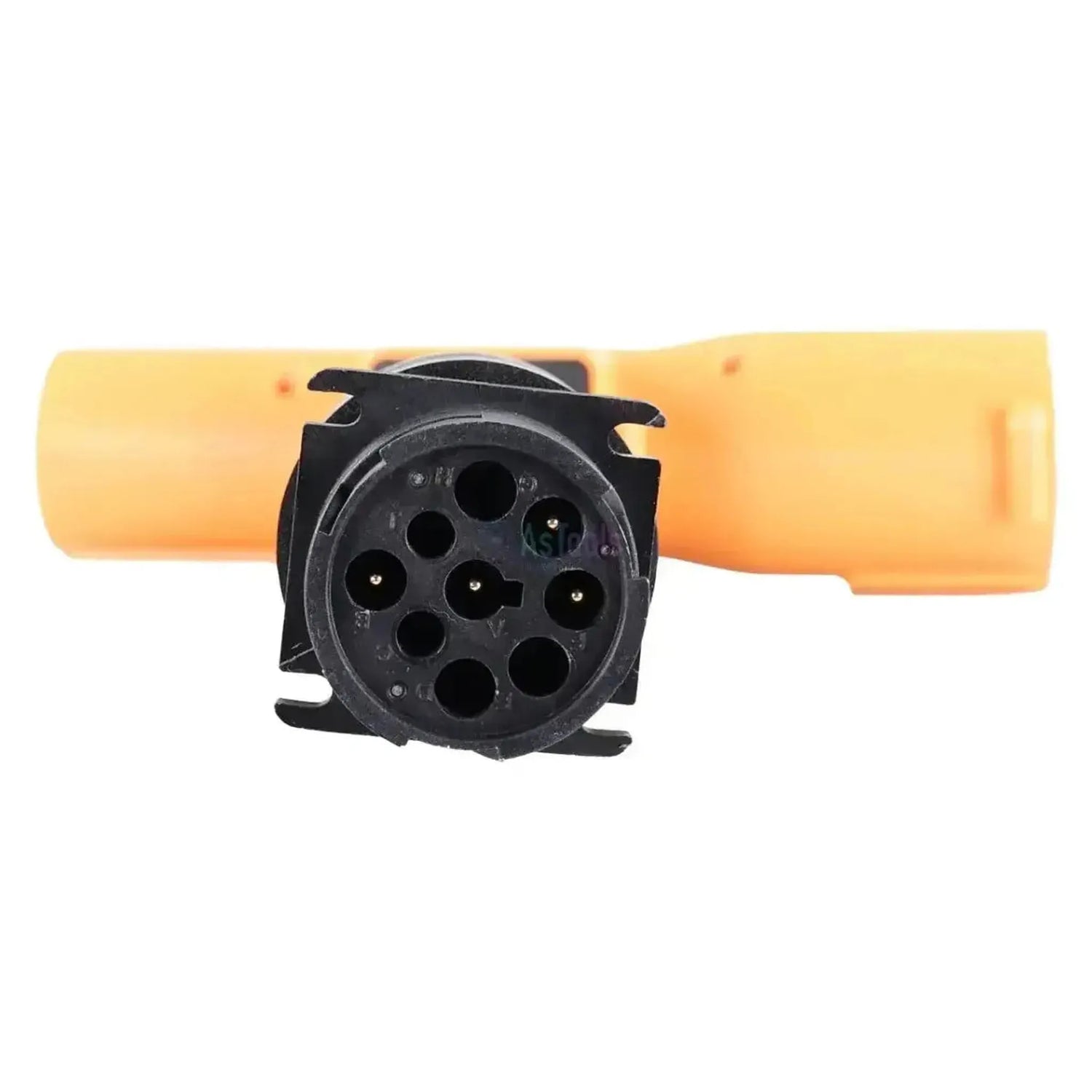

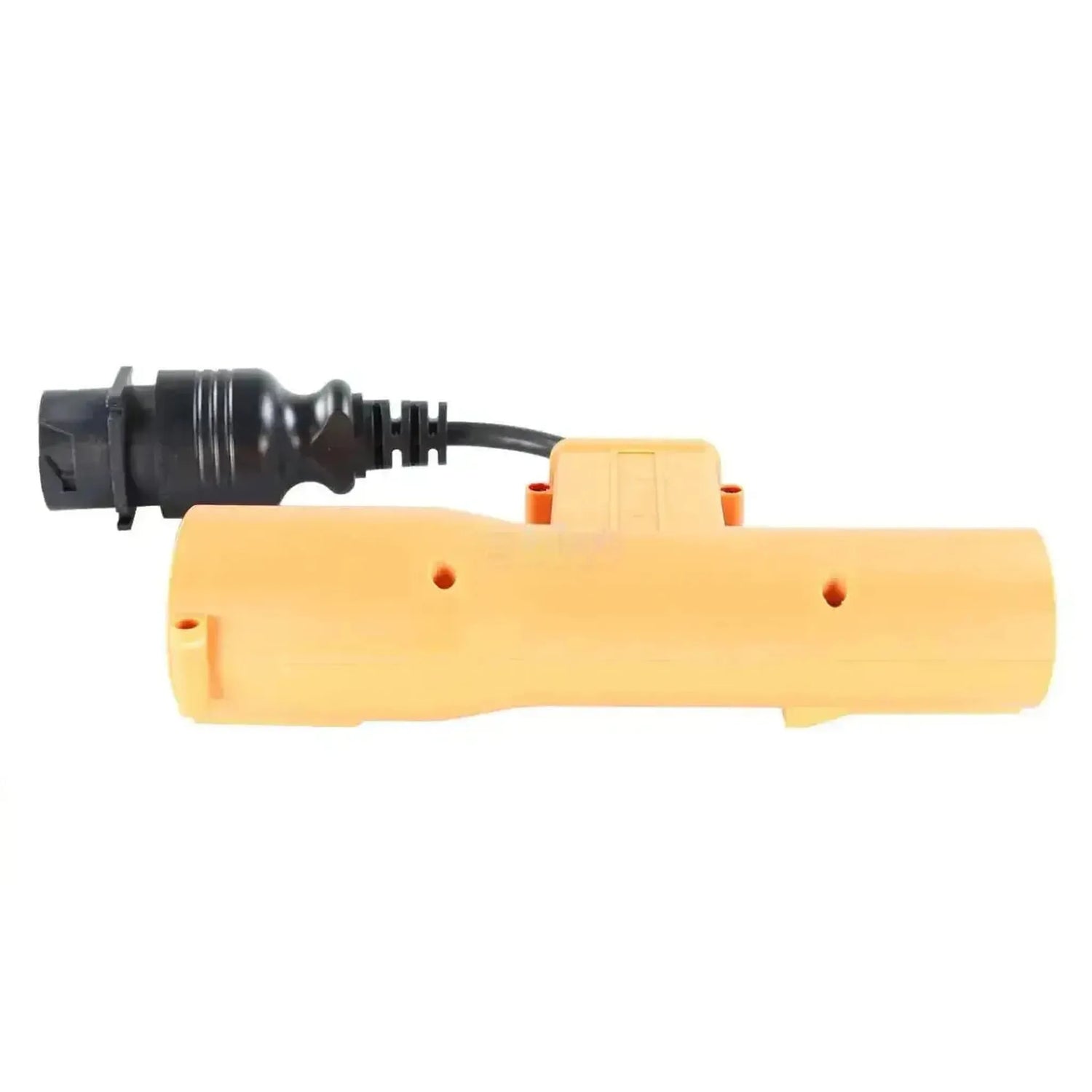

Jaltest JDC112A je oranžová T-spojka, kterou zavěsíte do 7pinového spojení mezi tažným vozidlem a přívěsem. Jedno rameno nese zástrčku se sedmi mosaznými kolíky, druhé rameno odpovídající 7pinovou zásuvku. Kolmo k nim vede krátký kabel ke kulaté černé 9pinové zásuvce Deutsch s bajonetovým límcem, přičemž čtyři z devíti pozic jsou obsazeny.

K této zásuvce připojíte vlastní 9pinový diagnostický kabel Deutsch do rozhraní. Zařízení se tak dostane k PLC komunikaci podle SAE J2497: přívěs posílá svá diagnostická data přes napájecí vodič osvětlení, což je způsob, jakým brzdové systémy přívěsů komunikují zejména v Severní Americe. Adaptér je určen pro Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

PLUSY

✔Otevírá PLC komunikaci podle SAE J2497, přičemž přívěs odesílá svá data přes napájecí vodič osvětlení.

✔Zůstává v 7pinovém spojení: kolíky na jednom rameni, zásuvky na druhém, takže tažné vozidlo a návěs zůstanou propojeny.

✔Připojuje se k 9pinovému diagnostickému kabelu Deutsch, který už pro užitková vozidla používáte.

✔Dosahuje i na návěsy bez vlastní CAN diagnostické zásuvky, které komunikují pouze přes napájení osvětlení.

NA CO SI DÁT POZOR

✕Volný konec je 9pinová zásuvka Deutsch a ne 16pinový OBD2; k připojení k rozhraní potřebujete ještě 9pinový diagnostický kabel Deutsch.

✕Pouze pro přívěsy s PLC podle SAE J2497; pokud návěs vede CAN na konektoru ISO 7638-1, je správný JDC110A.

✕Z devíti pozic v zásuvce Deutsch jsou čtyři obsazeny: nejde o plně propojenou 9pinovou zásuvku.

✕Při uvedeném rozměru 18,2 x 26 cm pracujete u tažného spojení, nikoli z kabiny.

Použití a funkce

Prostřednictvím PLC linky čtete systémy přívěsu, které posílají svá data přes napájecí vodič. Které řídicí jednotky to jsou, se liší podle návěsu a podle výrobce podvozku.

Řídicí jednotky, ke kterým se lze připojit

PLC linka: Přes 7pinové spojení.
Na přívěs: Určeno návěsem.

Co můžete dělat

Chybové kódy: čtení a mazání.
Měřené hodnoty: Sledování v reálném čase.
Komponenty: Ovládání aktuátorů.
Servis: Parametry, kalibrace a resety.

Jak jej používat

Kontrola brzdového systému: Ověřte, že návěs používá PLC.
Osazení T-spojky: Zavěste adaptér do 7pinového spojení.
Připojení kabelu: Připojte 9pinový diagnostický kabel Deutsch.
Připojení Linku: Propojte Jaltest Link s počítačem.
Čtení: Vyberte návěs v Jaltest CV.

Kompatibilní vozidla a použití

Rozhodující je způsob komunikace, nikoli značka. Tento adaptér patří k 7pinovému spojení, po kterém vede PLC podle SAE J2497, u spojení mezi tažným vozidlem a přívěsem.

Použití:

PLC podle SAE J2497: Návěsy a přívěsy s touto komunikací.
Výrobci podvozků: Všichni, kdo používají tento způsob komunikace.

Mimo rozsah:

CAN přes ISO 7638-1: Pro ně je určen JDC110A.

💡

Dobré vědět: PLC není na každém přívěsu; mnoho evropských návěsů vede CAN přes ISO 7638-1 a patří pak k JDC110A. Tento adaptér poznáte podle oranžového T-tělesa s nápisem JDC 112A a podle černé 9pinové zásuvky Deutsch na kabelu. Před objednávkou zkontrolujte přímo na návěsu, jaký brzdový systém obsahuje.

Obsah balení

1x Jaltest (JDC112A) | 7+7-pinový (PLC) J2497 - 9pinový Deutsch adaptér | Přívěs

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Přívěs

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 9pinový Deutsch

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent: Ano
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací: Ano

Použití

Zda k použití potřebujete další kabel, například prodlužovací. V tom případě jej musíte zakoupit zvlášť.Nutný další kabel: Ano
Referenční číslo: JDC112A

Další parametry

Použití: Diagnostika přívěsu přes PLC komunikaci (SAE J2497)
Připojení na straně vozidla: 7+7pólový: oranžové T-těleso se sedmi mosaznými kolíky na jednom rameni a 7pólovou zásuvkou na druhém
Rozměr: 18,2 x 26 cm
Řídicí jednotky: Systémy přívěsu na PLC lince; které jsou přítomny, se liší podle návěsu
Dodatečně potřebné: 9pinový diagnostický kabel Deutsch mezi tímto adaptérem a rozhraním
