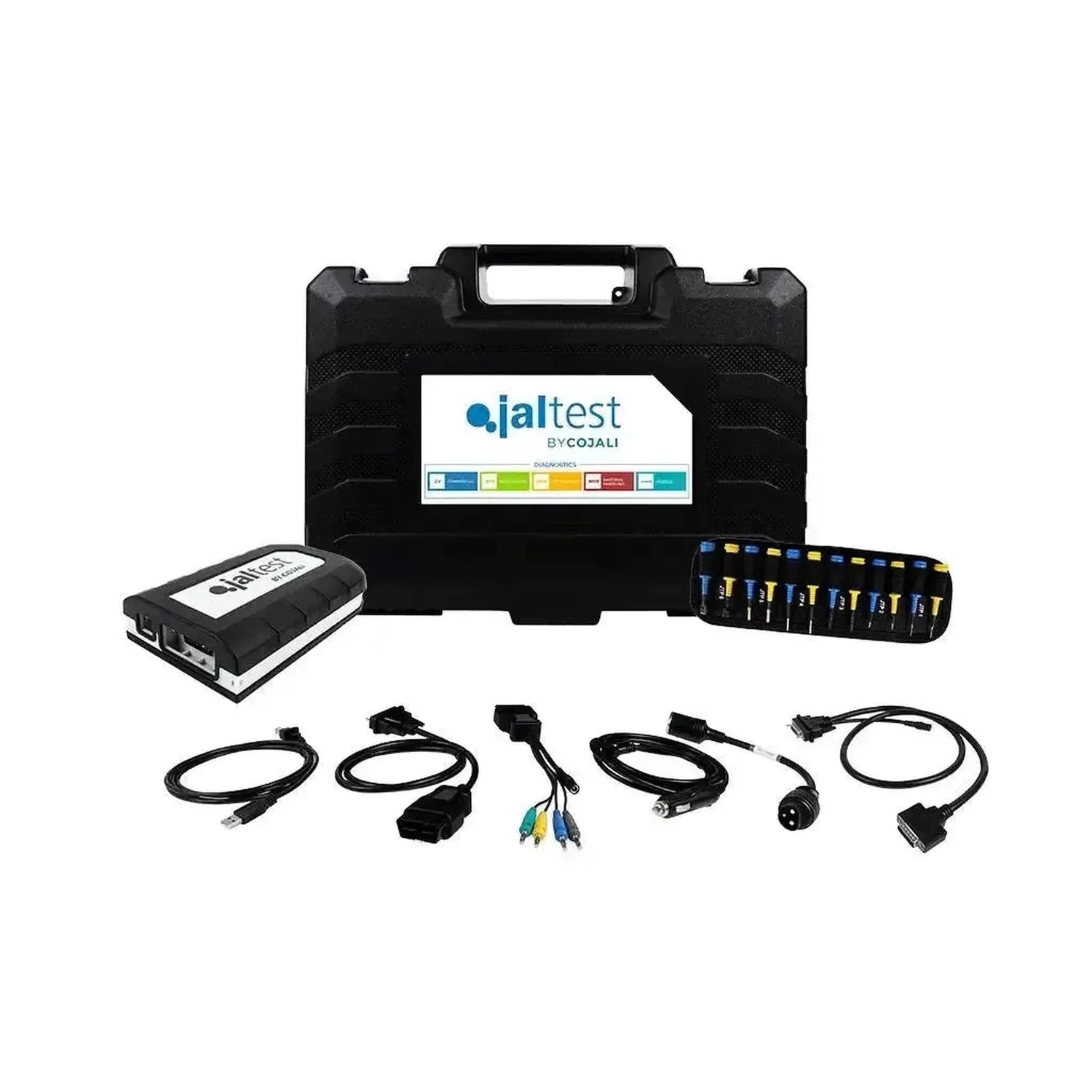

Sada Jaltest AGV Kit (70001060) je hardwarová základna pro diagnostiku zemědělských vozidel a strojů. V kufru najdete Jaltest Link V9 (70001015), Multipin Kit 70002002 pro zemědělství, kabel OBD2 JDC213.9, připojovací kabel JDC107.9B k počítači a prodlužovací kabel JDC100 o délce 100 cm. Vše se vejde do kompaktního kufru 70003015 o rozměrech 505 × 381 × 146 mm.

Tato verze se odlišuje od svých sourozenců pouze v jednom bodě — multipin kit 70002002 obsahuje kromě obvyklých napájecích kabelů také JDC30AM2, pomocný napájecí kabel se třípinným kulatým konektorem, který se vyskytuje na zemědělských strojích. Hardware je jinak shodný se sadou 70001052 pro komerční vozidla a zemní práce, 70301001 pro vnitřní dopravu a 70001053 pro plavidla; rozdíl mezi těmito čtyřmi sadami spočívá v softwarovém modulu, nikoli v kufru.

VÝHODY

✔Multipin Kit 70002002 je nejrozsáhlejší ze čtyř variant — dvacet multipin konektorů (JTP01 až JTP10 v modré a žluté barvě), připojovací kabel JTP101 a tři napájecí kabely.
✔Pouze tato sada obsahuje JDC30AM2, pomocný napájecí kabel pro zemědělství se třípinným kulatým konektorem, vedle JDC10AM2 s bateriními svorkami a JDC20AM2 pro zásuvku zapalovače.
✔S kabelem JDC213.9 se připojíte přímo na 16-pinový konektor OBD2, který se vyskytuje na novějších traktorech a samojízdných zemědělských strojích.
✔Prodlužovací kabel JDC100 dlouhý 100 cm poskytuje prostor mezi Jaltest Link V9 a konektorem, který se nachází hluboko v kabině nebo pod kapotou.

OMEZENÍ

✕V kufru se nenacházejí přesné adaptéry pro konkrétní značky; pro diagnostický konektor specifický pro danou značku budete potřebovat samostatné kabely JDC nebo sadu kabelů AGV 70002003.
✕Jedná se o stejný kompaktní kufr 70003015 jako u sady 70001052, 70301001 a 70001053; liší se pouze multipin kit.
✕Hardware nefunguje samostatně — diagnostiku provádí software Jaltest běžící na počítači Windows, tato sada pouze umožňuje spojení.
✕Kompaktní kufr je dimenzován na tuto sadu plus přibližně dvanáct kabelů; větší sbírka kabelů se tam nevejde.

Aplikace a funkčnost

Tato sada vytváří spojení mezi počítačem Windows se softwarem Jaltest a řídícími jednotkami traktorů, kombajnů a zemědělských strojů. Jaltest Link V9 překládá sběrnici vozidla pro počítač, zatímco kabely určují, kde se připojíte — na 16-pinovém konektoru OBD2 nebo pomocí multipinů na nestandardním konektoru. Níže je uvedeno, co se v kufru nachází a jak to používat.

Obsah kufru

  • Jaltest Link V9 (70001015): Diagnostické rozhraní s 26-pinovým konektorem DB26 k příslušnému kabelu a USB-C k počítači.
  • Multipin Kit (70002002): Dvacet multipin konektorů JTP01 až JTP10 v modré a žluté barvě, připojovací kabel JTP101 a napájecí kabely JDC10AM2, JDC20AM2 a JDC30AM2.
  • JDC213.9: Adaptérový kabel z 26-pinovému konektoru DB26 na 16-pinový konektor OBD2.
  • JDC107.9B: Připojovací kabel z Jaltest Link V9 na USB-C port počítače.
  • JDC100: Prodlužovací kabel dlouhý 100 cm mezi Jaltest Link V9 a kabelem stroje.
  • Compact Hardcase (70003015): Kufr o rozměrech 505 × 381 × 146 mm s místem pro tuto sadu a přibližně dvanáct kabelů.

Co s tím můžete dělat

  • Čtení a mazání chybových kódů: Na každé řídící jednotce, kterou modul Jaltest AGV pokrývá.
  • Sledování živých dat a parametrů: S běžícím motorem nebo během práce na poli.
  • Ovládání komponent: Přímé spouštění ventilů, relé a aktuátorů.
  • Připojení k nestandardnímu konektoru: Pomocí multipinů se dostanete k pojistce, pro kterou neexistuje hotový kabel.
  • Přenesení napětí do stroje: Tři napájecí kabely živí rozhraní v případě, že konektor sám neposkytuje napětí.

Kompatibilní vozidla a aplikace

Rozhodující je softwarový modul, nikoli kufr. Tato hardware sada je vypracována pro Jaltest AGV, modul pro zemědělská vozidla a stroje. V zemědělství nikdy nebyla standardizovaná diagnostická zásuvka OBD povinná, takže konektory specifické pro značky zůstávají používány i na nových strojích — proto obsáhlý multipin kit.

Zemědělská vozidla a stroje:

  • Traktory: Od kompaktních traktorů po těžké tahače.
  • Sklízecí stroje: Zrnitné a foukací kombajny, sekačky a viničářské stroje.
  • Samojízdné stroje: Mimo jiné postřikovače.
  • Přívěsové stroje: Přední i zadní příslušenství traktoru.
  • ISOBUS zařízení: Stroje, které komunikují s traktorem přes ISOBUS.
💡
Užitečné informace: Čtyři kompaktní hardwarové kufry Jaltest vypadají zvenčí naprosto shodně — stejný Compact Hardcase 70003015 se shodným štítkem na víku. Liší se pouze multipin kit 70002002 s JDC30AM2. Pokud nepracujete na zemědělských strojích, podívejte se na sadu 70001052 pro komerční vozidla a zemní práce, 70301001 pro vnitřní dopravu nebo 70001053 pro plavidla.

Obsah balení

  • 1x rozhraní Jaltest Link V9 (70001015)
  • 1x Multipin Kit Jaltest AGV (70002002)
  • 1x Jaltest (JDC213.9) | Link V9 26-kolíkový kabel DB26 – 16-kolíkový OBD2 | Rozhraní
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C kabel | Rozhraní
  • 1x Jaltest (JDC100) | Link V9 26-kolíkový prodlužovací kabel DB26 (100 cm) | Rozhraní
  • 1x Jaltest (70003015) | Kompaktní kufřík

Technické údaje

Údaj Popis
Značka Jaltest (Cojali)
Číslo reference 70001060
Typ Sada hardwaru pro diagnostiku vozidel
Provedení Kompaktní kufřík
Počet součástí 6
Obsah Jaltest Link V9 (70001015), Multipin Kit 70002002, JDC213.9, JDC107.9B, JDC100, kufřík 70003015
Rozhraní Jaltest Link V9, 26-kolíkový kabel DB26 až do vozidla, USB-C do počítače
Multipin kit 70002002 — dvacet multipin konektorů JTP01 až JTP10, JTP101, JDC10AM2, JDC20AM2, JDC30AM2
Prodlužovací kabel JDC100, 100 cm
Použití Zemědělská vozidla a stroje (AGV)
Segment Zemědělské vozidlo
Součást Čtecího zařízení AGV
Rozměry kufříku 505 × 381 × 146 mm
