Jaltest | SKU: JDC110A

Jaltest (JDC110A) | 7+7pinový (CAN ISO 7638-1) – 16pinový OBD2 adaptér | Přívěs

Name: Jaltest (JDC110A) | 7+7pinový (CAN ISO 7638-1) – 16pinový OBD2 adaptér | Přívěs
Brand: Jaltest
SKU: JDC110A
Price: 236.95 EUR
Availability: InStock

€236,95 včetně DPH

€195,83 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

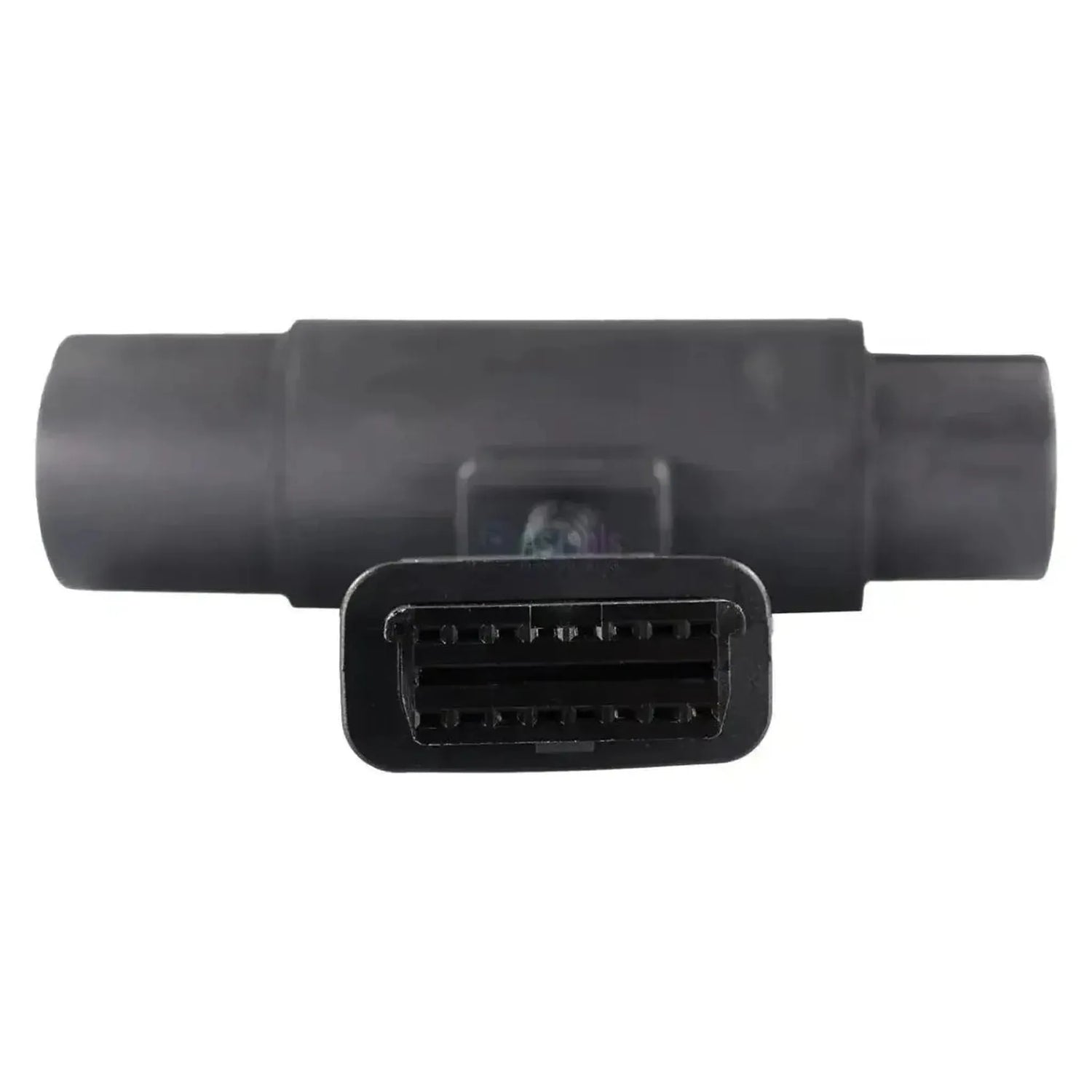

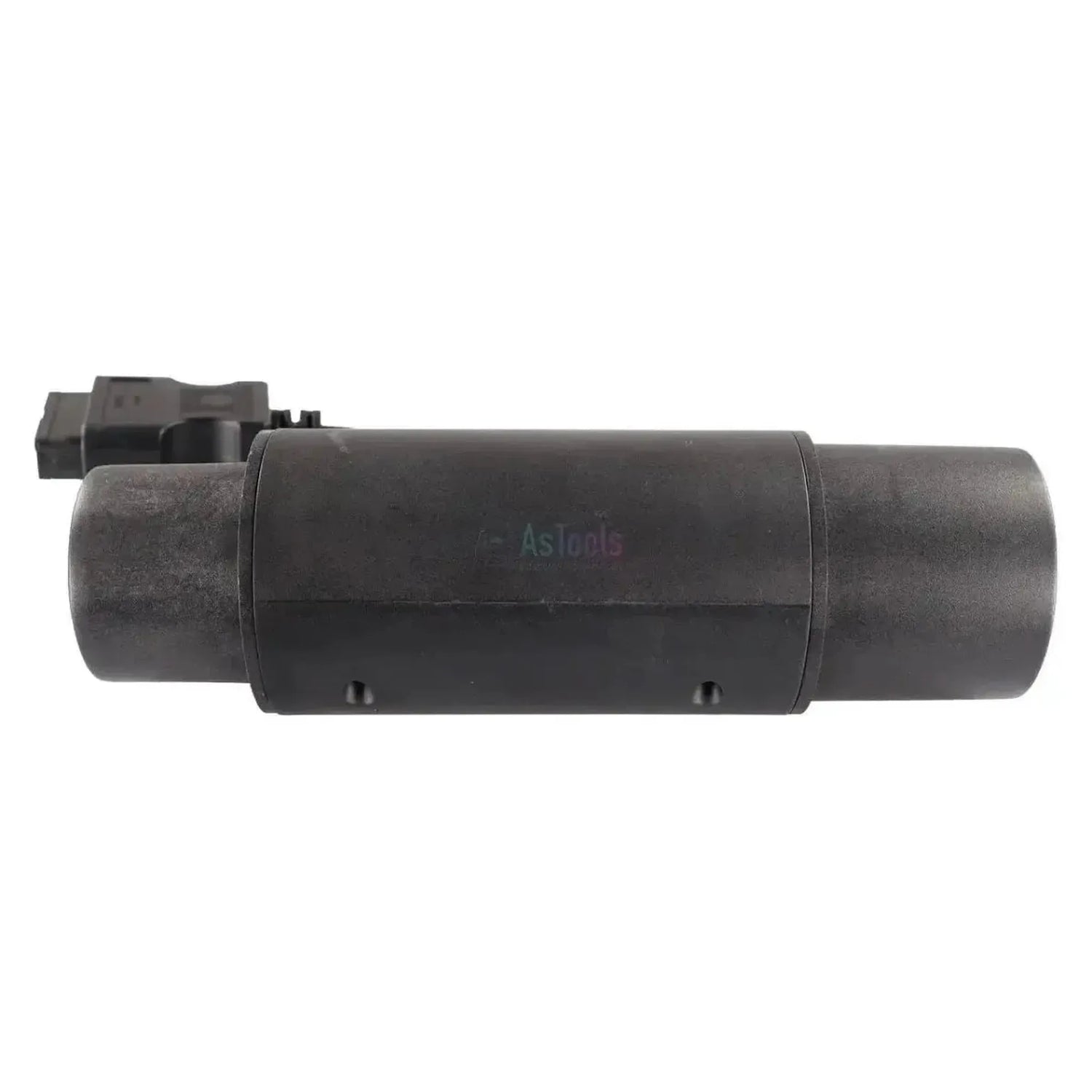

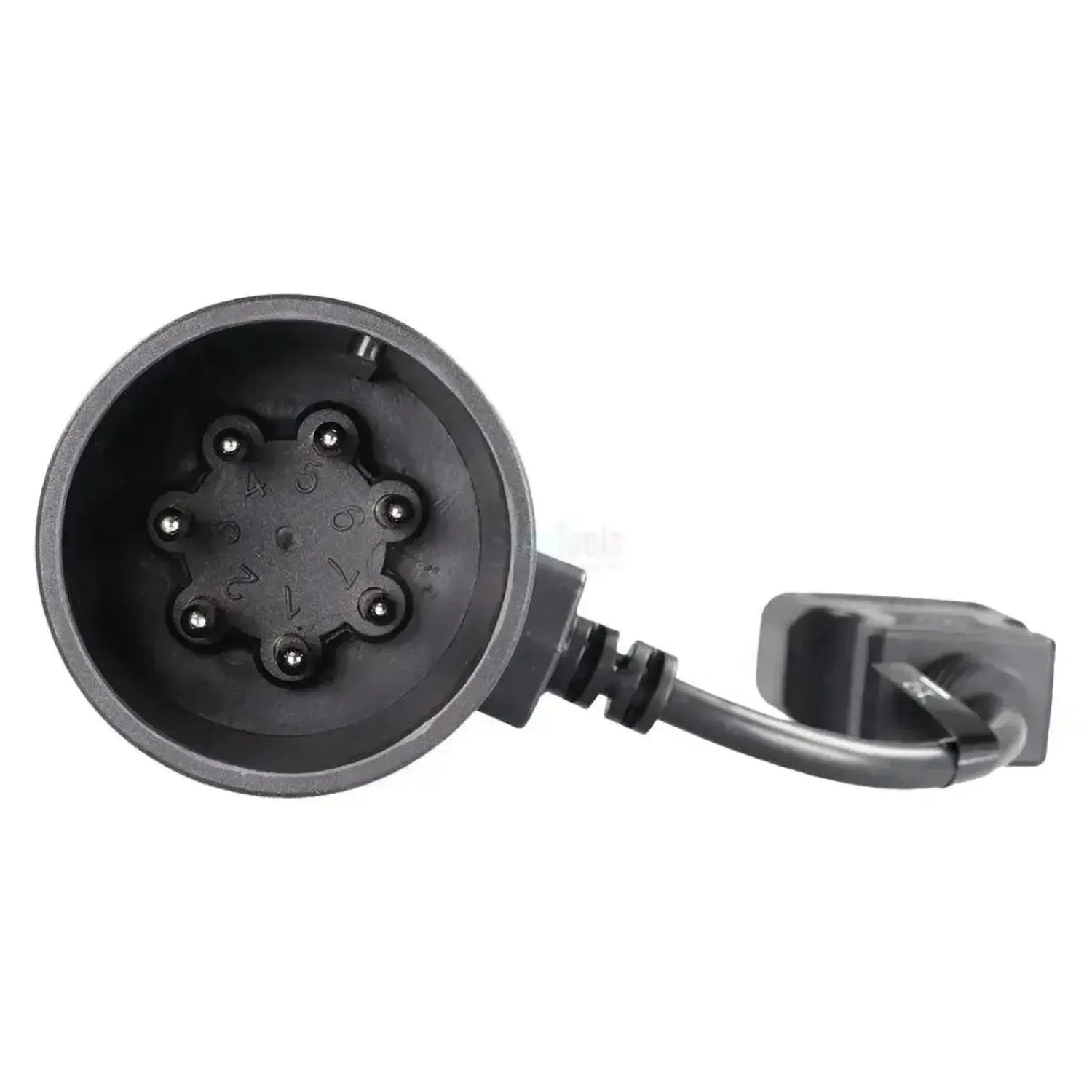

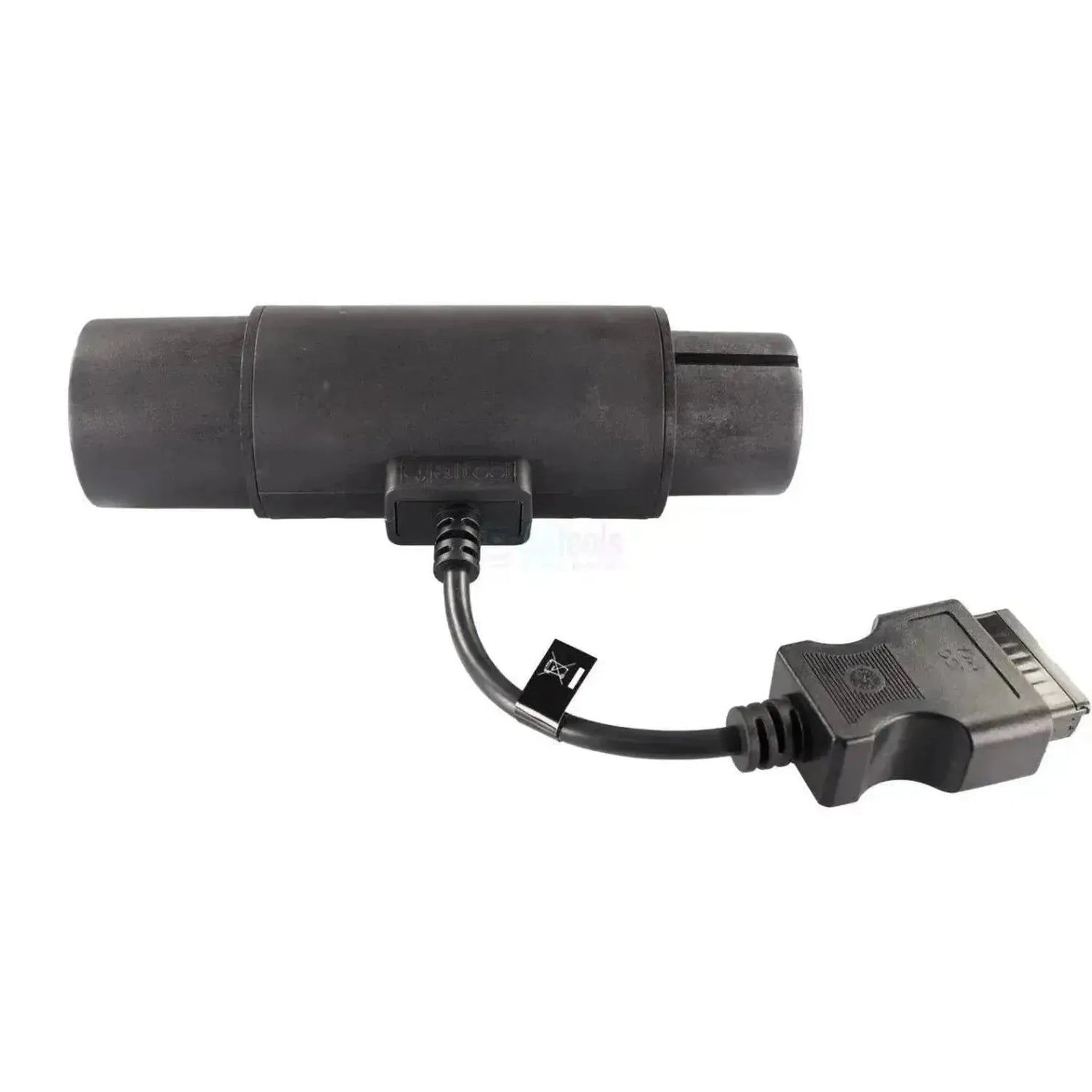

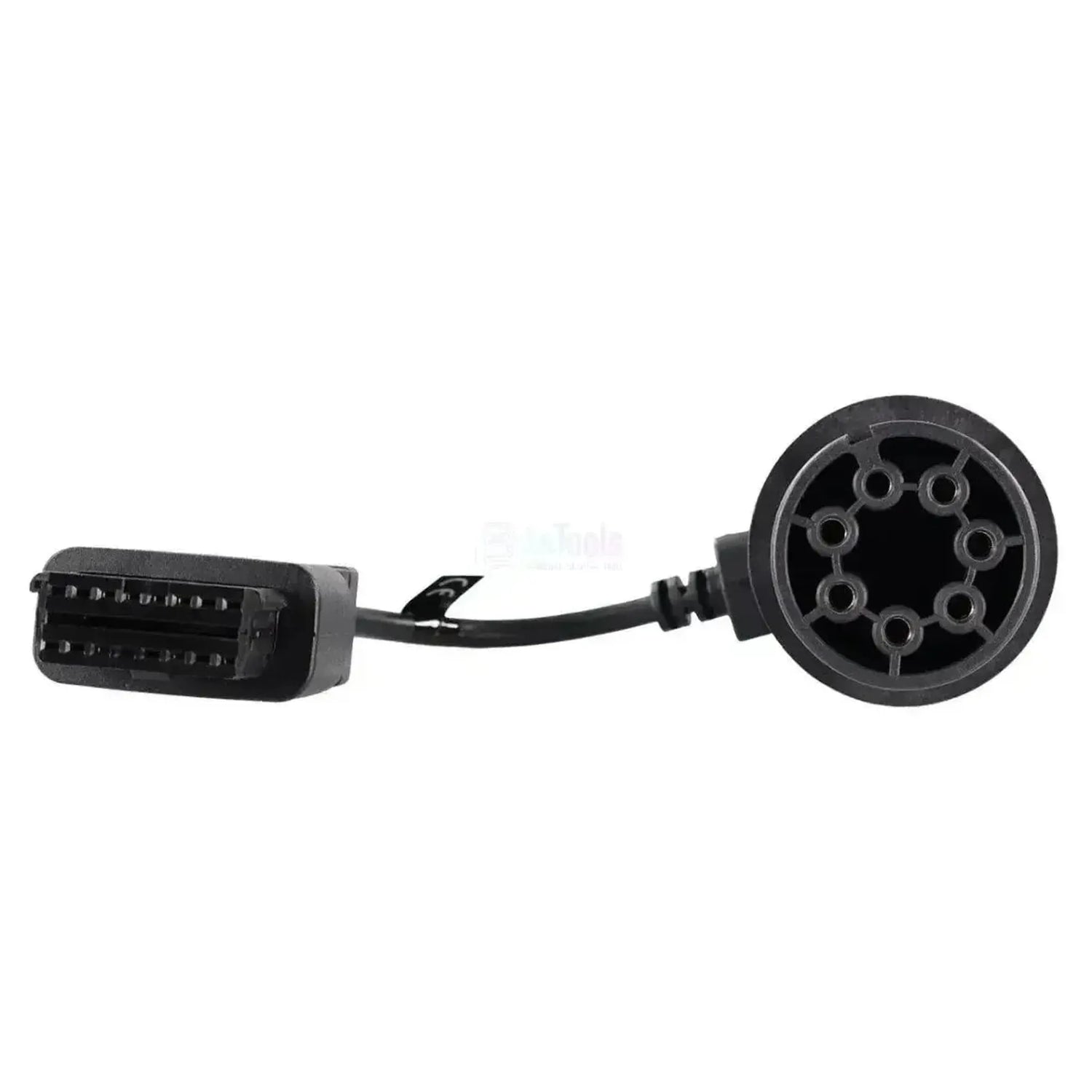

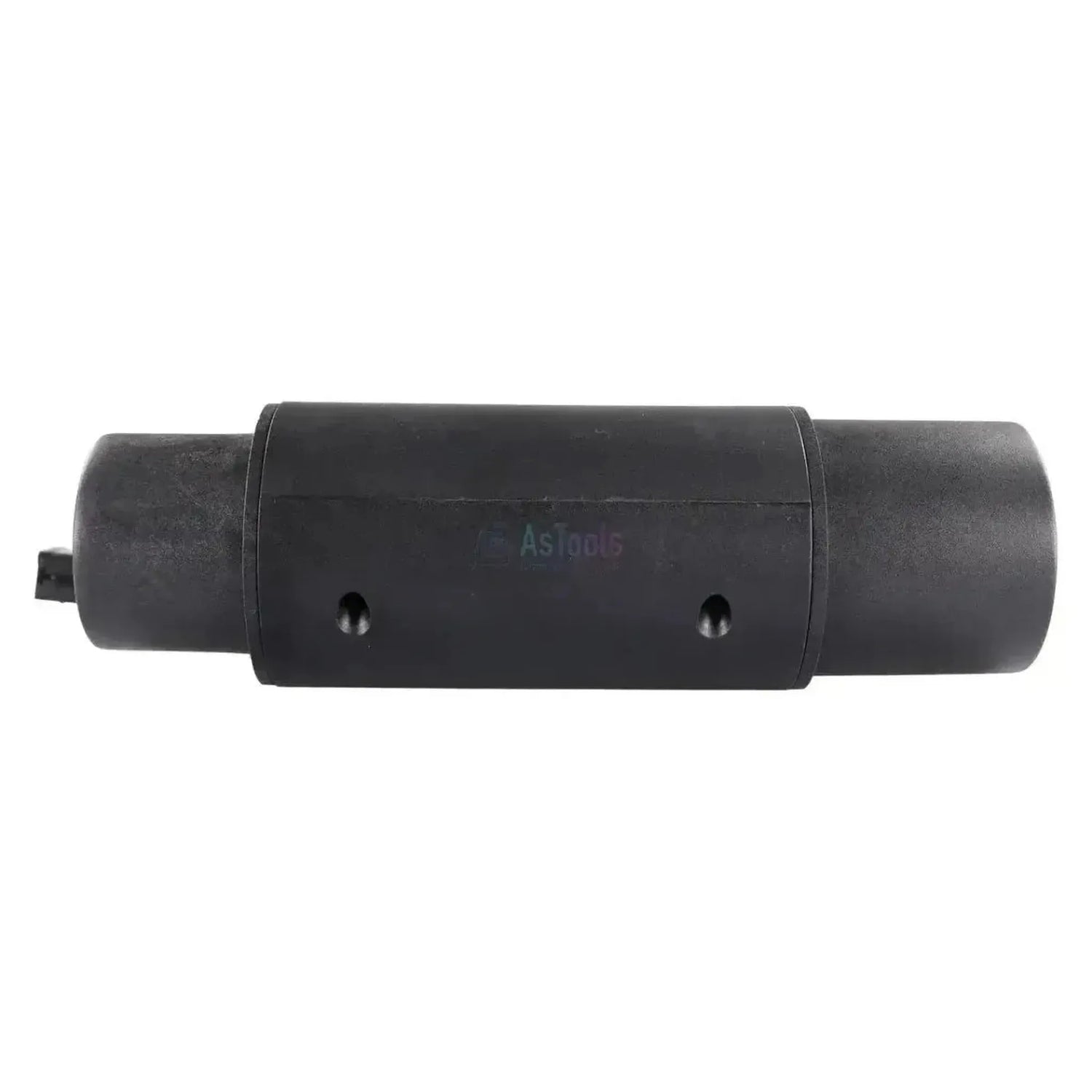

De Jaltest JDC110A is een adapter die als T-stuk in de 7-polige ISO 7638-1-verbinding tussen trekkend voertuig en oplegger hangt. Het zwarte, ronde huis heeft aan de ene zijde een stekker met pennen en aan de andere zijde de ronde opening met een opstaande nok, zodat de bestaande verbinding blijft doorlopen. Haaks daarop loopt een kort snoer van 22 tot 29 cm naar een 16-pins OBD2-stekker.

Via die aftakking komt de diagnoseapparatuur op de CAN-lijn die in de verbinding meeloopt, en daarmee bij het ABS/EBS van de aanhanger. Omdat de aansluiting genormeerd is, bent u niet aan één chassisbouwer gebonden. Deze uitvoering is opgegeven voor 24V en voor de Jaltest Link V8.1 en V9, en valt onder Jaltest CV.

PLUSPUNTEN

✔Werkt op de genormeerde ISO 7638-1-aansluiting en is daarmee niet aan één trailermerk gebonden.

✔Het T-stuk laat de bestaande verbinding doorlopen, met pennen aan de ene zijde en de ronde opening aan de andere.

✔Eindigt op een 16-pins OBD2-stekker, dus u koppelt hem rechtstreeks aan de OBD2-diagnosekabel van de interface.

✔Opgegeven voor 24V en voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Bereikt alleen opleggers die CAN voeren op de ISO 7638-1-aansluiting. Stuurt de trailerelektronica haar gegevens volgens SAE J2497 over de voedingsader, dan is de JDC112A de juiste.

✕Dit is de 24V-uitvoering volgens ISO 7638-1; de 12V-uitvoering volgens ISO 7638-2 heeft het nummer JDC110B.

✕Met 22 tot 29 cm werkt u bij de koppeling aan de voorzijde van de oplegger, niet vanuit de cabine.

✕Welke regeleenheden u aantreft, wordt bepaald door de oplegger zelf en niet door deze adapter.

Toepassingen en functionaliteiten

Via deze aftakking komt u op het CAN-net van de aanhanger. Voor het ABS/EBS is de ISO 7638-1-verbinding de genormeerde voedings- en dataroute. Welke regeleenheden er verder op het net zitten, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

ABS/EBS: Remregeling van de aanhanger.
Overige eenheden: Op het CAN-net, per oplegger.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Meetwaarden: Live volgen.
Componenten: Actuatoren aansturen.
Parameters en kalibraties: Waar Jaltest die aanbiedt.
Onderhoudsresets: Na reparatie.

Zo gebruikt u hem

Software starten: Open Jaltest CV op de pc.
Link koppelen: Verbind de Link V8.1 of V9 met de pc.
T-stuk plaatsen: Zet de JDC110A in de ISO 7638-1-verbinding.
Diagnosekabel: Koppel de OBD2-stekker aan de diagnosekabel.
Uitlezen: Kies de aanhanger en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. Deze adapter past op elke oplegger of aanhanger met een 7-polige ISO 7638-1-aansluiting waarop CAN meeloopt. Die aansluiting zit aan de voorzijde van de oplegger, bij de koppeling met het trekkend voertuig.

Toepassing:

Opleggers en aanhangers: Met een 7-polige ISO 7638-1-aansluiting.
Chassisbouwers: Alle bouwers die deze genormeerde verbinding toepassen.

Welke uitvoering u nodig heeft:

JDC110A (dit artikel): 24V, CAN op ISO 7638-1.
JDC110B: 12V, volgens ISO 7638-2.
JDC112A: Gegevens volgens SAE J2497 over de voedingsader.

💡

Goed om te weten: Op de ISO 7638-verbinding loopt de CAN-lijn mee. Stuurt de trailerelektronica haar gegevens juist over de voedingsader volgens SAE J2497, dan hoort daar de JDC112A bij. Controleer dat aan de oplegger zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 Adapter | Trailer

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Adaptér
Ve které sadě kabelů je tento kabel také obsažen. Pokud již sadu máte, nemusíte kabel kupovat zvlášť.Součást sady kabelů: Sada kabelů pro přívěsy

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V8.1
Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 7+7pólový ISO 7638-1
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: CAN-bus
Při jakém palubním napětí kabel pracuje. Nákladní vozidla a přívěsy obvykle používají 24 V.Napětí: 24 V
