Jaltest | SKU: JDC515A

Jaltest (JDC515A) | Redukční kabel Carraro 3+9-pinů OBD – 16-pinů OBD2 | Zemědělské vozidlo

Name: Jaltest (JDC515A) | Redukční kabel Carraro 3+9-pinů OBD – 16-pinů OBD2 | Zemědělské vozidlo
Brand: Jaltest
SKU: JDC515A
Price: 174.95 EUR
Availability: InStock

€174,95 včetně DPH

€144,59 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

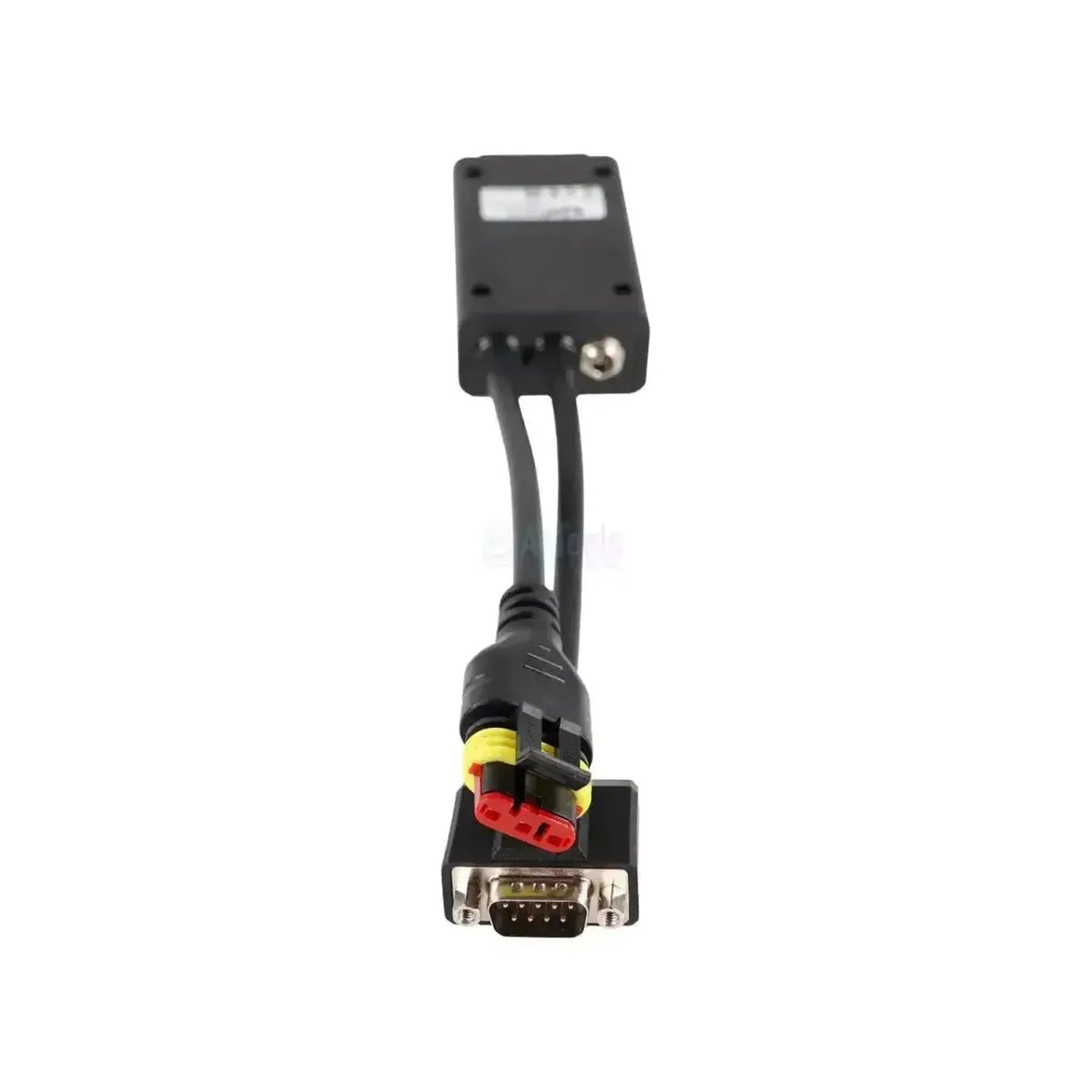

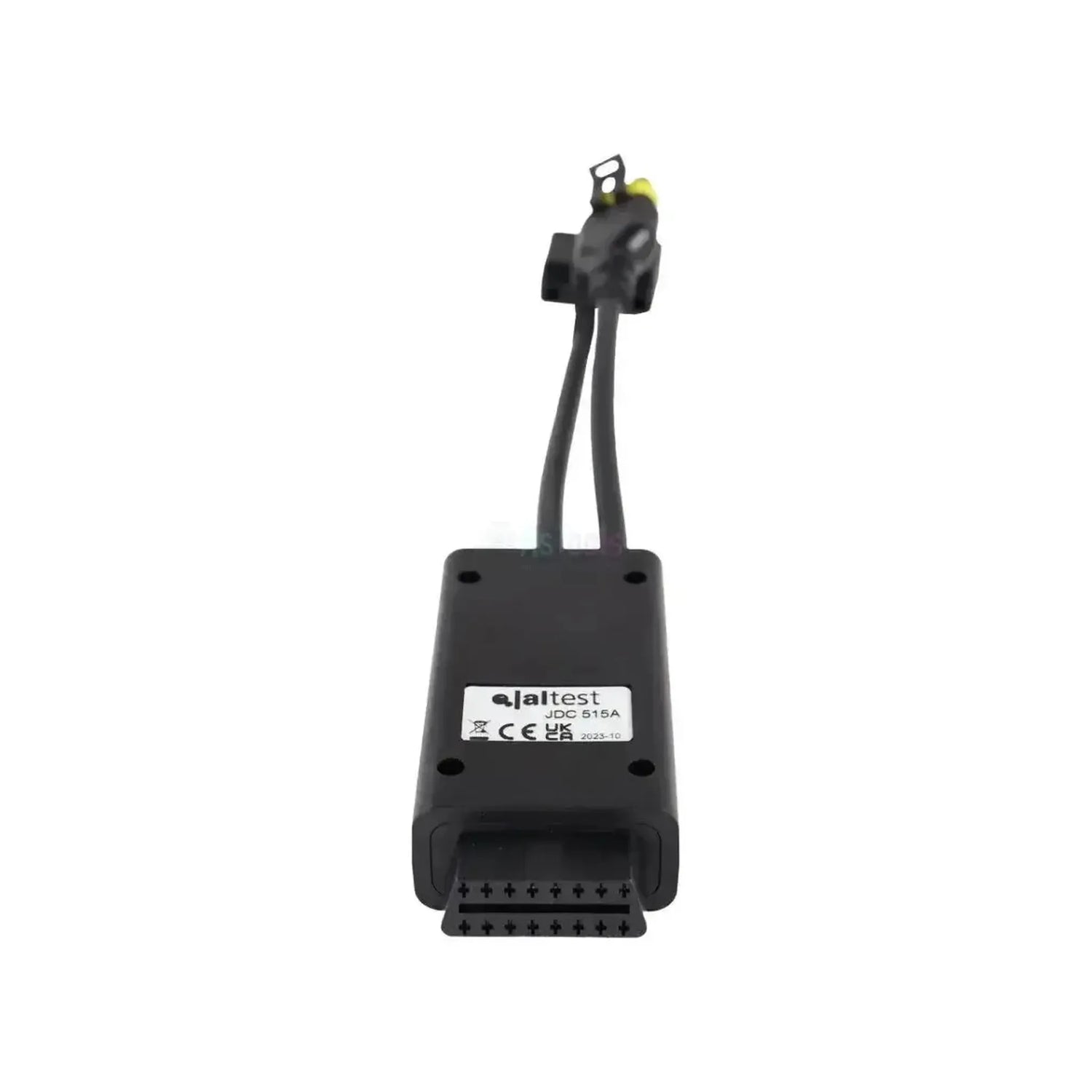

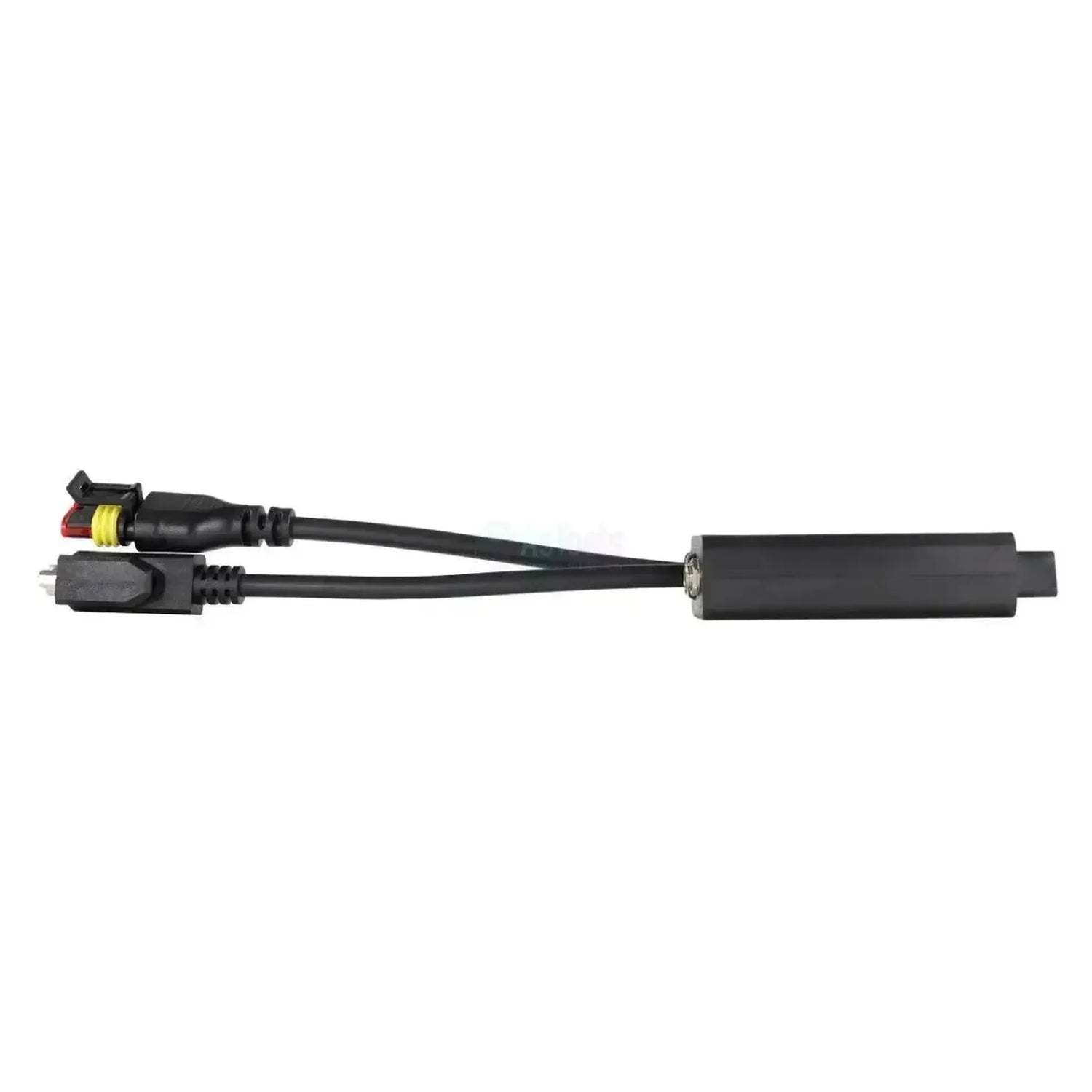

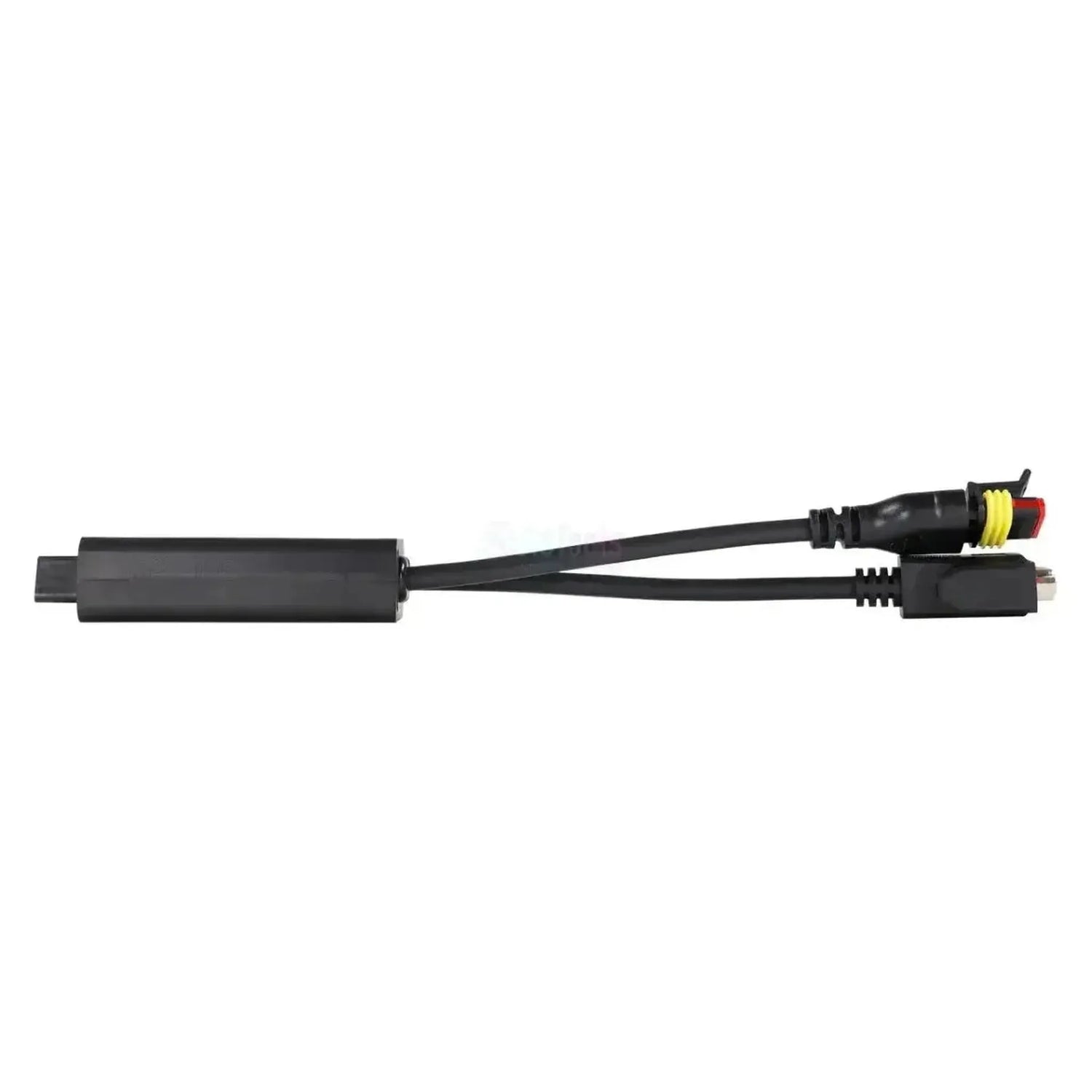

Jaltest JDC515A propojuje diagnostickou zásuvku traktoru Carraro s vaším zařízením Jaltest a na straně stroje má dvě větve. První končí 3pinovou zástrčkou s červeným držákem kontaktů, žlutým těsnicím kroužkem a černou zajišťovací objímkou. Druhou tvoří 9pinový SUB-D s kolíky, kovovým pouzdrem a dvěma šroubky. Obě větve se spojují v černém krytu, odkud jediné vedení pokračuje k 16pinové OBD2. Kabel měří 30 cm.

Pomocí tohoto připojení software Jaltest dosahuje čtyř systémů: řízení motoru EDC 17 C49, převodové řízení TRAX, TRAX (CAN) a EHM 24 a zvedací zařízení M 60. U řízení motoru jsou v pokrytí kromě chybových kódů také údržba a doplňkové úkony. Kabel patří k Jaltest Link V8.1 a spadá pod Jaltest AGV.

PŘEDNOSTI

✔Obsluhuje obě větve připojení Carraro jedním kabelem: 3pinová zástrčka i 9pinový SUB-D jsou připojeny k tomuto kabelu.

✔U řízení motoru EDC 17 C49 jsou v pokrytí kromě chybových kódů také údržba a doplňkové úkony.

✔Kromě motoru dosahuje také na převodovku a zvedací zařízení: TRAX, TRAX (CAN), EHM 24 a M 60.

✔Pokrývá řady úzkorozchodných traktorů Frutteto, Vigneto a Compact a dále Passepartout 90.

UPOZORNĚNÍ

✕Údržba a doplňkové úkony jsou pouze u řízení motoru; u TRAX, EHM 24 a M 60 zůstávají jen chybové kódy a měřené hodnoty.

✕Strana stroje je pevně určena těmito dvěma zástrčkami; pokud je na vašem traktoru jiná diagnostická zásuvka, tento kabel nepasuje.

✕Jaká převodovka a zvedací zařízení se u vás nacházejí, se liší podle modelu; pouze řízení motoru je přítomno u všech pokrytých řad.

✕Tato verze patří k Jaltest Link V8.1 a nikoli k V9.

Použití a funkce

Prostřednictvím tohoto připojení se pomocí softwaru Jaltest dostanete k řídicím jednotkám traktoru Carraro. Řízení motoru je přítomno u všech pokrytých řad; převodovka a zvedací zařízení se liší podle modelu.

Řídicí jednotky, ke kterým se můžete připojit

EDC 17 C49: Motor, common rail.
TRAX a TRAX (CAN): Převodovka.
EHM 24: Převodovka.
M 60: Zvedací zařízení.

Co můžete dělat

Chybové kódy: Čtení a mazání po opravě.
Měřené hodnoty: Hodnoty senzorů s alarmovými mezemi.
Údržba: Intervaly, pouze EDC 17 C49.
Doplňkové úkony: Reset a nastavení, pouze motor.

Způsob použití

Kontrola zástrček: Najděte 3pinovou zástrčku a 9pinový SUB-D.
Připojení: Připojte obě větve JDC515A.
Propojení Link: Propojte stranu OBD2 s Jaltest Link V8.1.
Zapalování zapnuto: Zapněte zapalování, aniž byste nastartovali motor.
Načtení dat: V Jaltest AGV zvolte Carraro a příslušnou řadu.

Kompatibilní vozidla a použití

Rozhodující je zástrčka, nikoli model. Tento kabel pasuje na každý traktor Carraro, na kterém jsou vedle sebe 3pinová zástrčka a 9pinový SUB-D. Níže jsou uvedeny řady v pokrytí Jaltest AGV.

Carraro:

Řada Frutteto: Frutteto, Frutteto Basso a Frutteto Largo.
Řada Vigneto: Vigneto, Vigneto Largo a Vigneto Largo Basso.
Compact Series: Kompaktní traktory Carraro.
Passepartout 90: Stejnojmenná verze.

💡

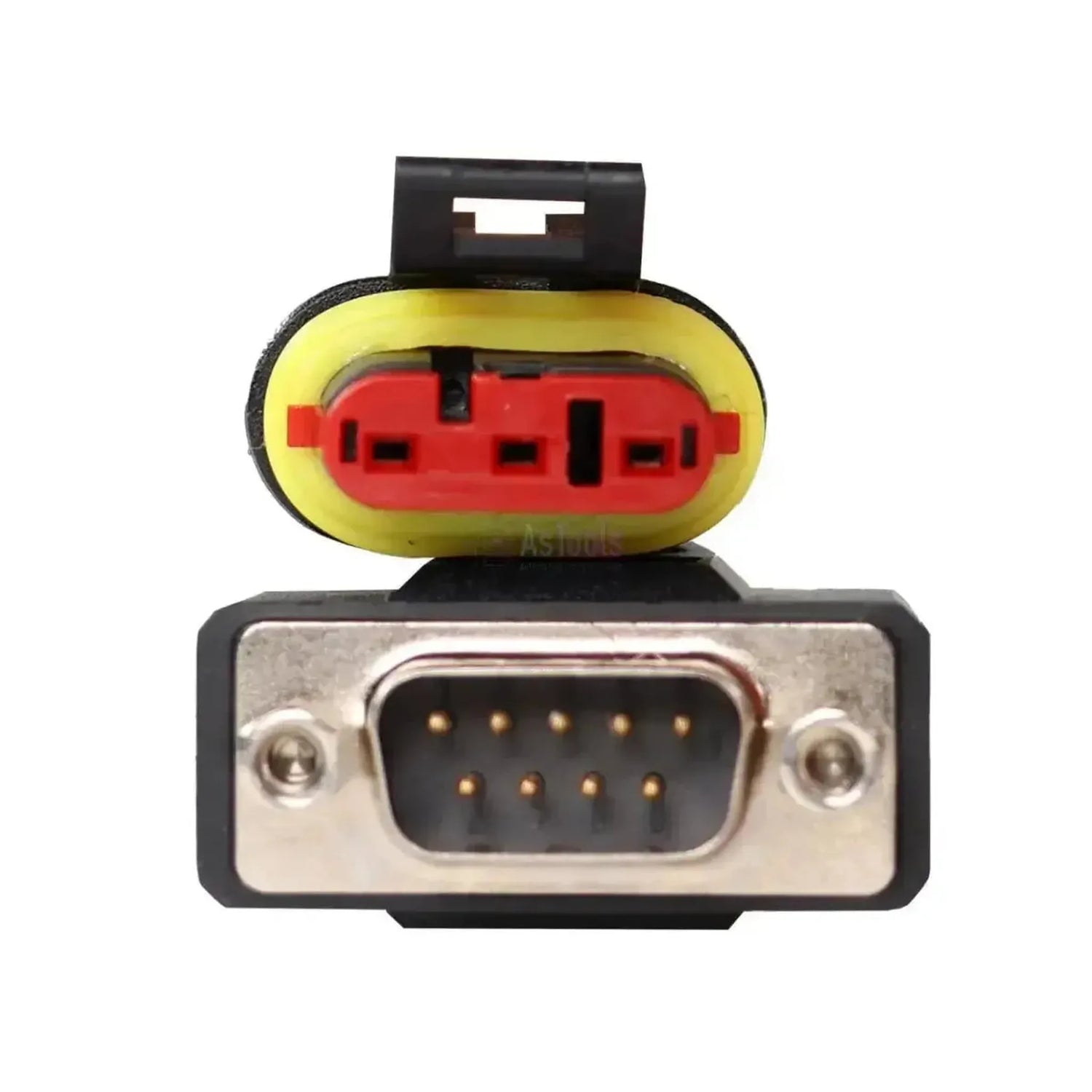

Dobré vědět: Strana stroje sestává ze dvou samostatných zástrček v kabině, které poznáte podle jejich tvaru: 3pinová zástrčka s červeným držákem kontaktů a 9pinový SUB-D s kovovým pouzdrem. Před objednáním si na traktoru samotném ověřte, zda najdete obě přípojky.

Obsah balení

1x Jaltest (JDC515A) | Carraro 3+9pinový OBD - 16pinový OBD2 redukční kabel | Zemědělské vozidlo

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: AGV zemědělství
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zemědělské vozidlo

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1

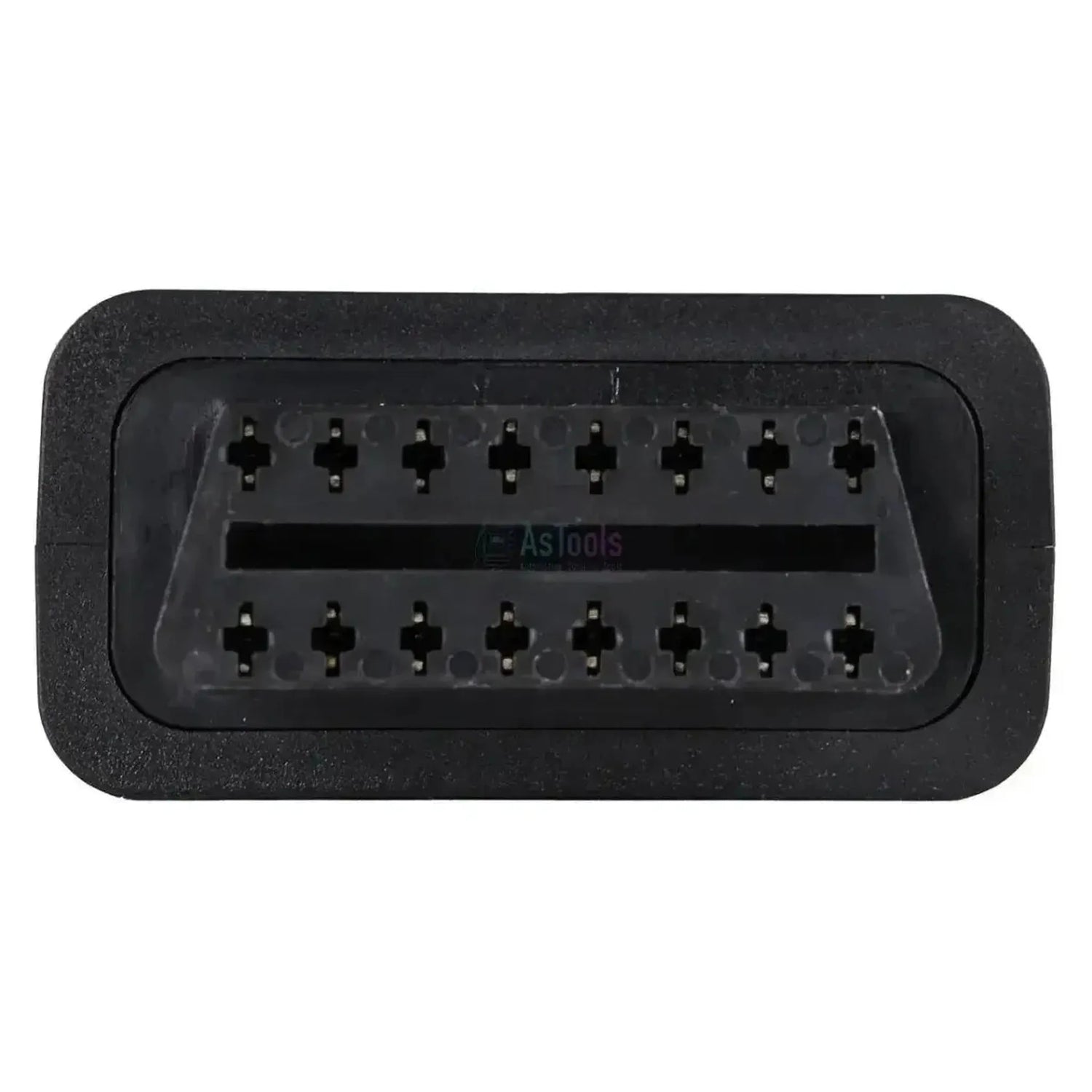

Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 3+9pinový OBD

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
Zda lze provádět další procedury, které Jaltest nabízí pro jednotlivé řídicí jednotky, například testy nebo adaptace.Doplňkové procedury: Ano
