Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | Redukční kabel CAT/Perkins 9-pinový OBD – 16-pinový OBD2 | Spalovací motor

€214,95 včetně DPH
€177,64 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

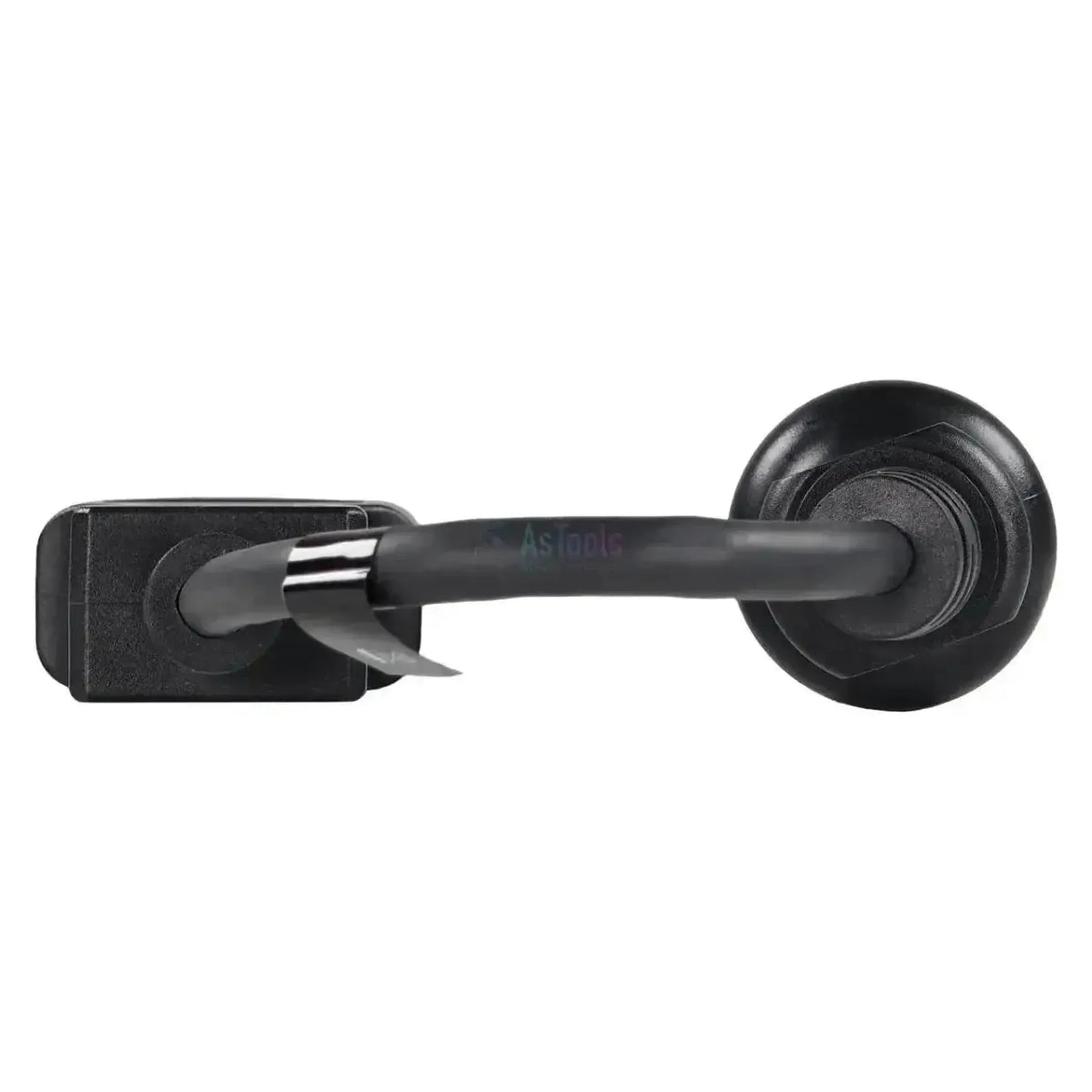

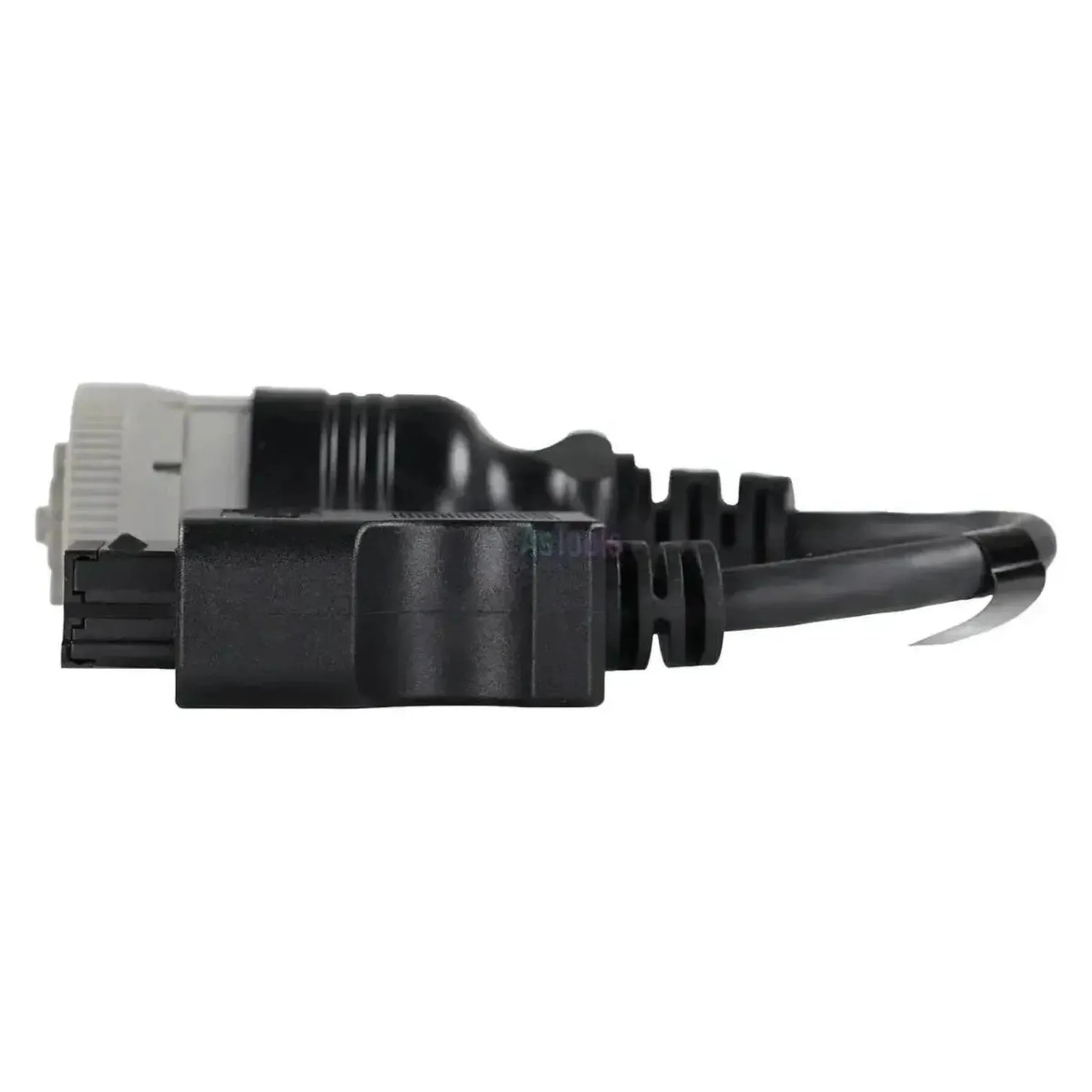

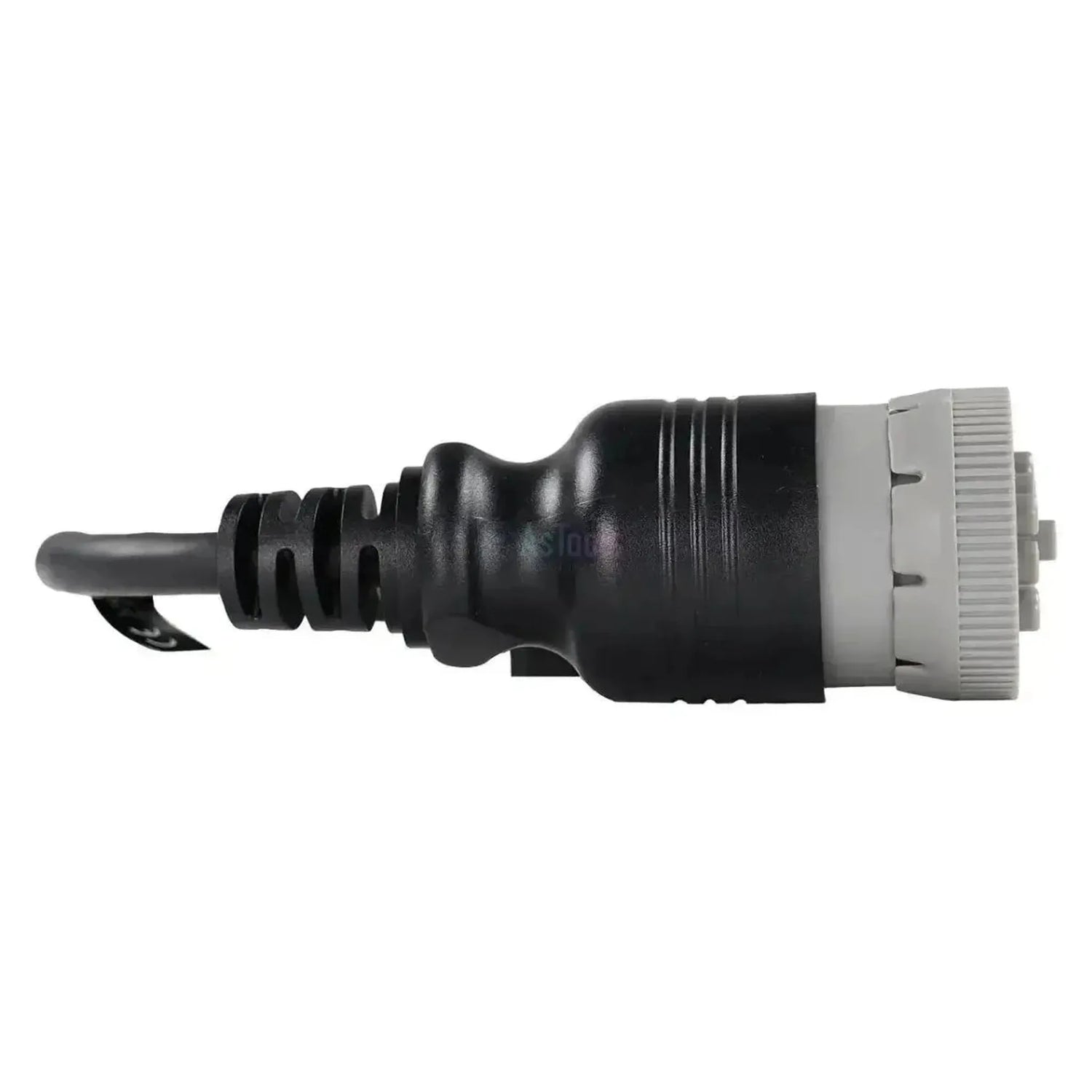

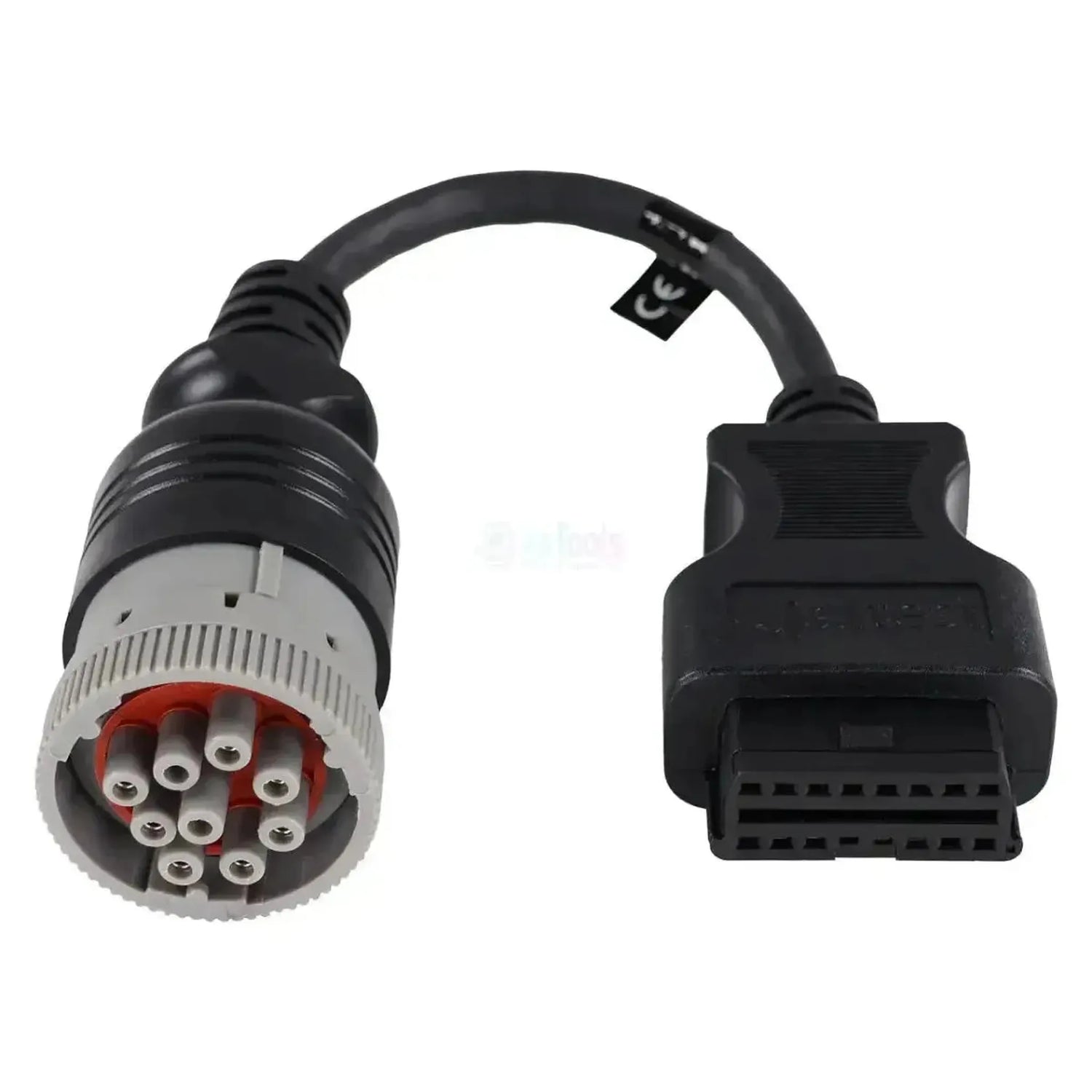

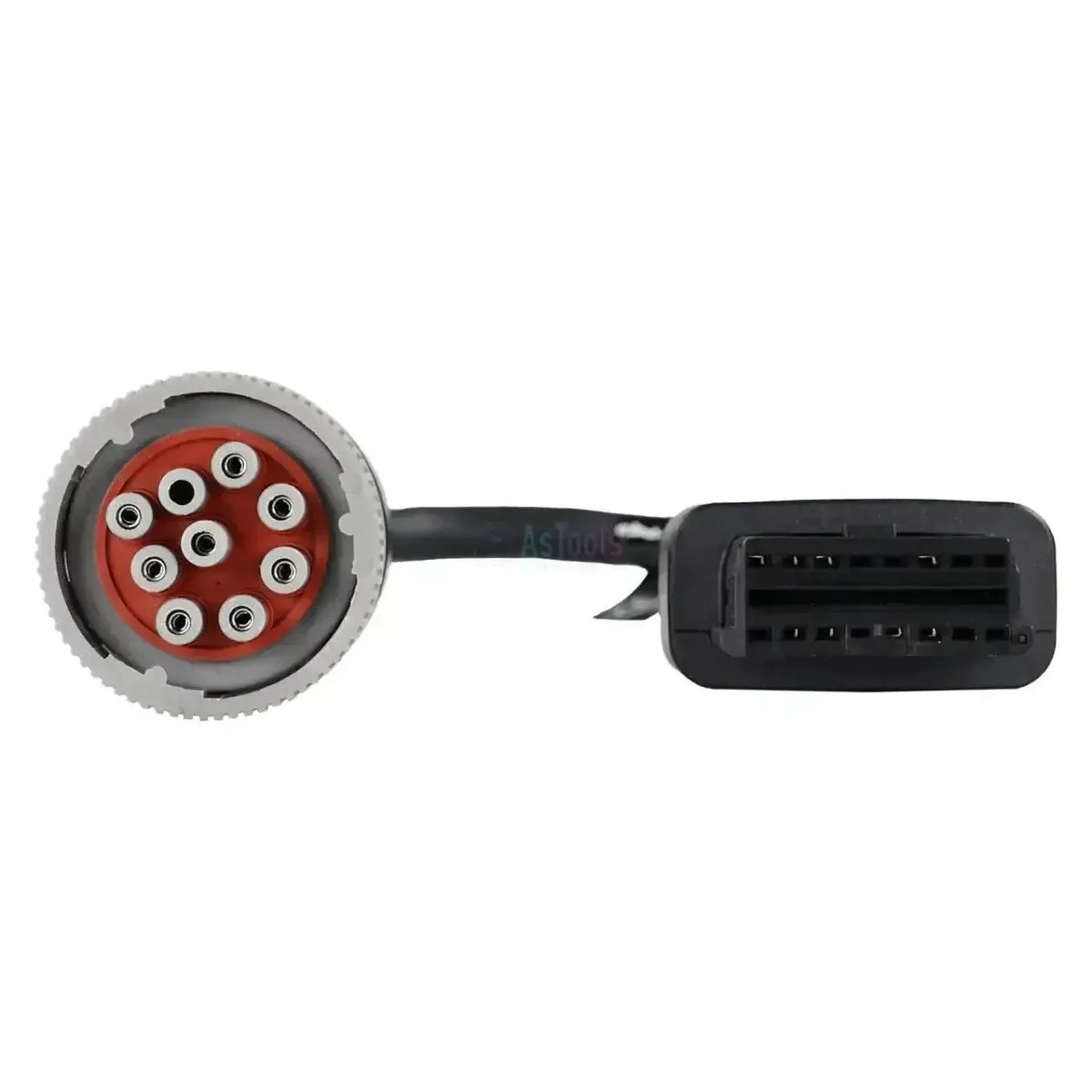

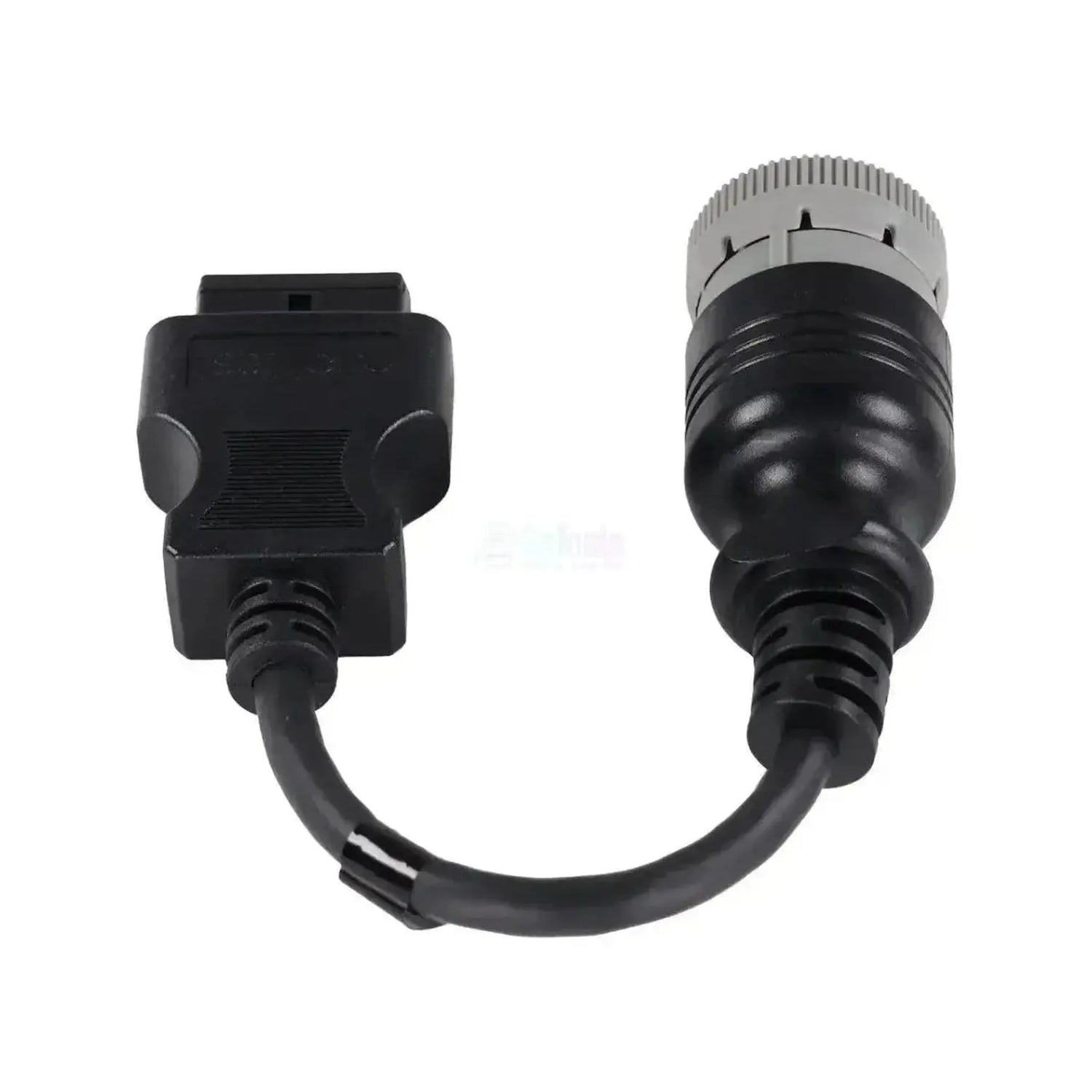

Jaltest JDC505A propojuje 9-pinovou diagnostickou zásuvku motorů Caterpillar a Perkins se 16-pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně stroje je kulatý bajonetový konektor s černým tělesem, světle šedým převlečným kroužkem a červenohnědým vnitřním uspořádáním s devíti ženskými zdířkami, osmi v kruhu a jednou uprostřed. Caterpillar a Perkins používají stejnou zásuvku, takže jeden kabel slouží oběma výrobcům motorů. Kabel má délku 28 až 30 cm.

Kabel přenáší komunikační linky motoru do Jaltest Link. Software Jaltest tak dosáhne na vlastní datové linky CDL u Caterpillar a PDL u Perkins, na otevřenou sběrnici J1939, na starší linku SAE J1708 a na regulátor EMCP pro výrobu elektřiny. U řídicích jednotek J1939 motorů Caterpillar nejsou v tabulce pokrytí žádné funkce; použitelná diagnostika je na CDL. Kabel spadá pod Jaltest AGV, OHW a Marine.

PŘEDNOSTI

✔Slouží dvěma výrobcům motorů jedním kabelem: řídicí jednotky CDL od Caterpillar a řídicí jednotky PDL od Perkins.
✔U Caterpillar získáte navíc regulátor EMCP pro výrobu elektřiny, který Jaltest čte vedle motoru.
✔U novějších motorů Perkins, například 1206E, jsou v pokrytí také intervaly údržby.
✔Motory Caterpillar a Perkins jsou montovány u desítek výrobců strojů a kabel je použitelný pod AGV, OHW a Marine.

UPOZORNĚNÍ

✕U Caterpillar nenabízí řídicí jednotka J1939 v tabulce pokrytí žádné funkce, zatímco řídicí jednotka CDL poskytuje chybové kódy a naměřené hodnoty.
✕U motorů Caterpillar nejsou v pokrytí žádné intervaly údržby; u Perkins jen u části řídicích jednotek.
✕Pouze pro 9-pinovou zásuvku CAT/Perkins; pro 14-pinový konektor Caterpillar je určen JDC533A.
✕Zelený konektor Deutsch 9-pinový J1939 sem nepasuje; ten je veden přes JDC217.9.

Použití a funkce

Kabel je určen pro dílny, které čtou data motorů Caterpillar a Perkins ve strojích, lodích a agregátech. Jaltest uvádí řídicí jednotky podle typu motoru a podle datové linky, takže to, co získáte, se u jednotlivých jednotek výrazně liší. Níže uvedené jednotky pocházejí z pokrytí CAT a Perkins.

Řídicí jednotky, ke kterým se dostanete

  • CDL (Caterpillar): Vlastní linka výrobce, chybové kódy.
  • PDL (Perkins): Vlastní linka výrobce Perkins.
  • J1939: Funkce pouze u Perkins.
  • SAE J1708: Starší linka, mj. CAT 3406.
  • EMCP: Výroba elektřiny, Caterpillar.

Co můžete dělat

  • Chybové kódy: Čtení a mazání, s popisem.
  • Naměřené hodnoty: Živé zobrazení s alarmovými mezemi.
  • Údržba: U části Perkins, mj. 1206E.
  • Protokol: Zaznamenání prací údržby.

Takto jej použijete

  1. Kontrola zásuvky: Najděte kulatou zásuvku s červenohnědým vnitřním uspořádáním.
  2. Připojení: Zasuňte JDC505A a dotáhněte bajonet.
  3. Propojení Link: Připojte stranu OBD2 k Jaltest Link.
  4. Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
  5. Čtení dat: Vyberte Caterpillar nebo Perkins a typ motoru.

Kompatibilní vozidla a použití

Rozhodující je motor, ne stroj. Tento kabel pasuje na každý motor Caterpillar nebo Perkins s 9-pinovou zásuvkou; tyto motory jsou montovány u desítek výrobců strojů. Níže uvedené řady Jaltest zahrnuje do pokrytí; podle červenohnědého vnitřního uspořádání poznáte, zda má váš motor tuto zásuvku.

Caterpillar:

  • Řada 3000: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E a 3456.
  • Řada 3500 a 3600: 3508, 3512, 3516 a varianty B, C a E, plus 3606, 3608, 3612 a 3616.
  • Řada C a G: Motory C a plynové motory řady G.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D a 904J.
  • Řada 1100 a 1200: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J a 1706J.
  • Těžké: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 a 3012.
💡
Dobré vědět: 9-pinová zásuvka CAT/Perkins je kulatá, má světle šedý převlečný kroužek a červenohnědé vnitřní uspořádání s devíti zdířkami. 14-pinový konektor Caterpillar je celý černý a patří k JDC533A. Před objednáním zkontrolujte barvu vnitřního uspořádání a spočítejte pozice.

Obsah balení

  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pinový OBD - 16-pinový OBD2 redukční kabel | Spalovací motor

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • AGV zemědělství
  • OHW stavební a terénní stroje
  • Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty

Použití

Referenční číslo
JDC505A
Řídicí jednotky
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 a EMCP
Potřebné k použití
Jaltest Link V8.1 nebo V9

Další parametry

Použití
Motory CAT a Perkins s 9pólovou diagnostickou zásuvkou
Připojení na straně stroje
9pólový kulatý bajonetový konektor se šedou převlečnou maticí a červenohnědým vnitřním provedením, ženský
Modul Jaltest
Jaltest AGV (zemědělství), Jaltest OHW (stavební a terénní stroje) a Jaltest Marine (plavidla)
Součást sady kabelů
Sada kabelů AGV (70002003), kompletní sada kabelů OHW (70002026), základní sada kabelů OHW (70002030) a sada kabelů Marine pro stacionární motory (70002006)
