Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Claas 7-pinový OBD – 16-pinový OBD2 redukční kabel | Zemědělské vozidlo

€116,95 včetně DPH
€96,65 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

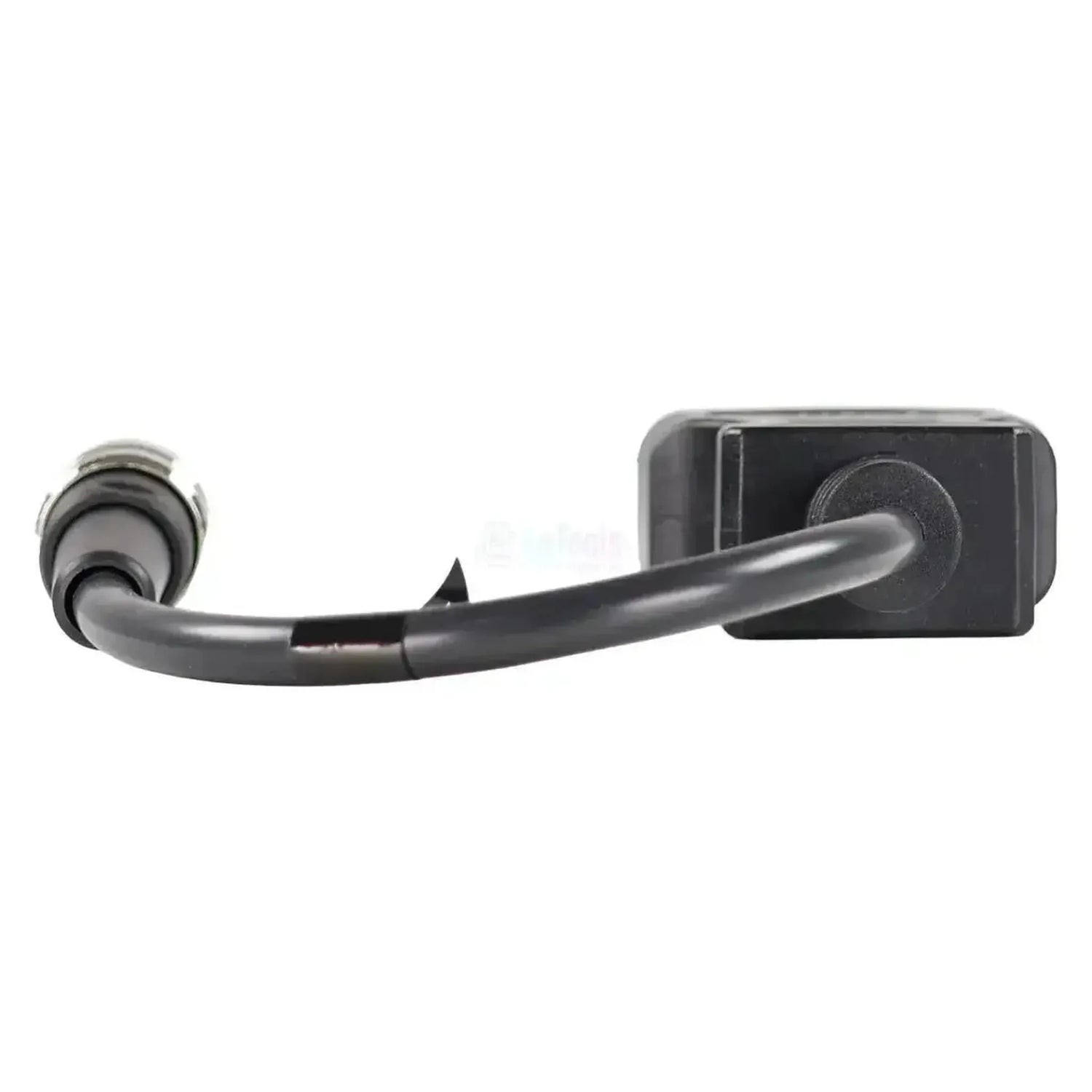

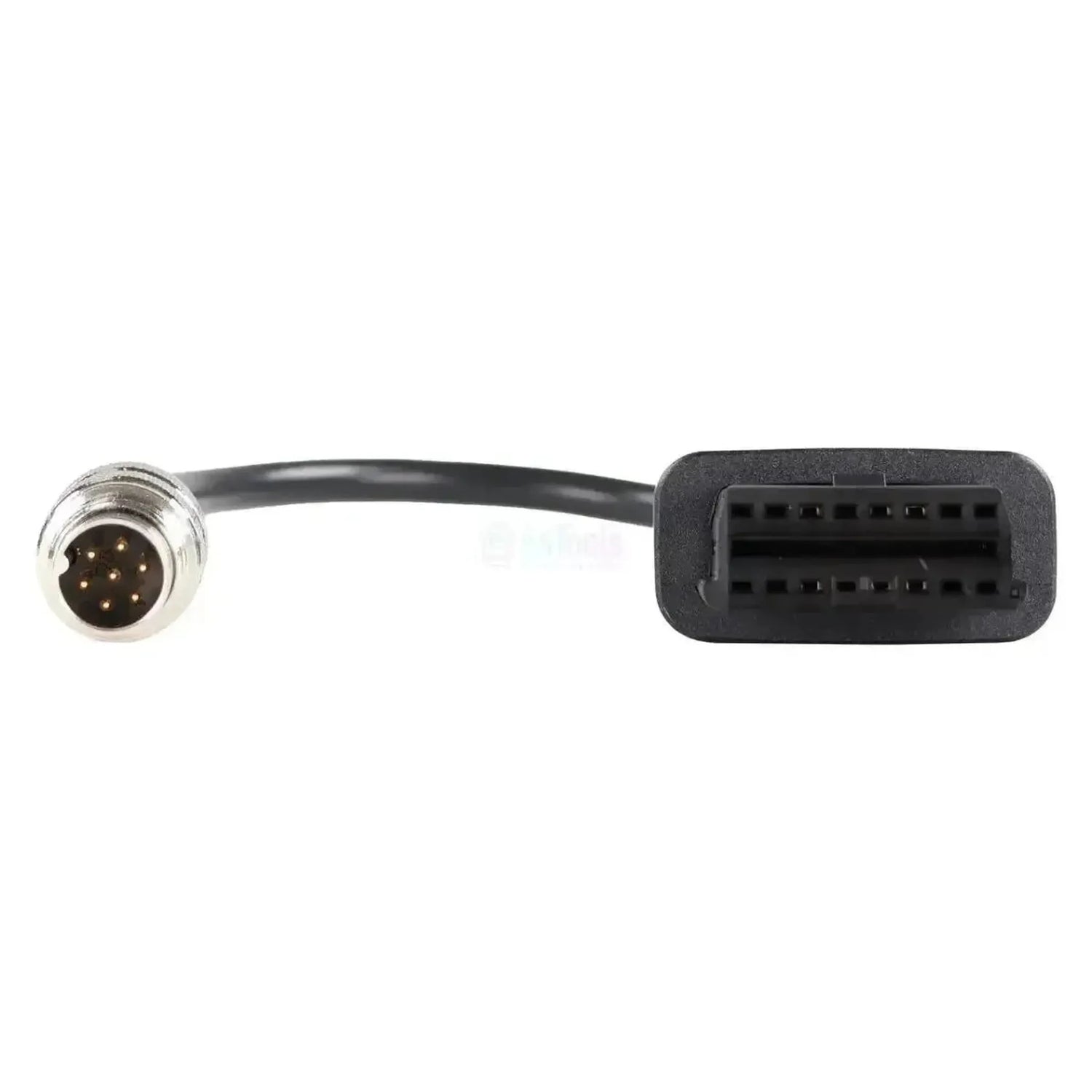

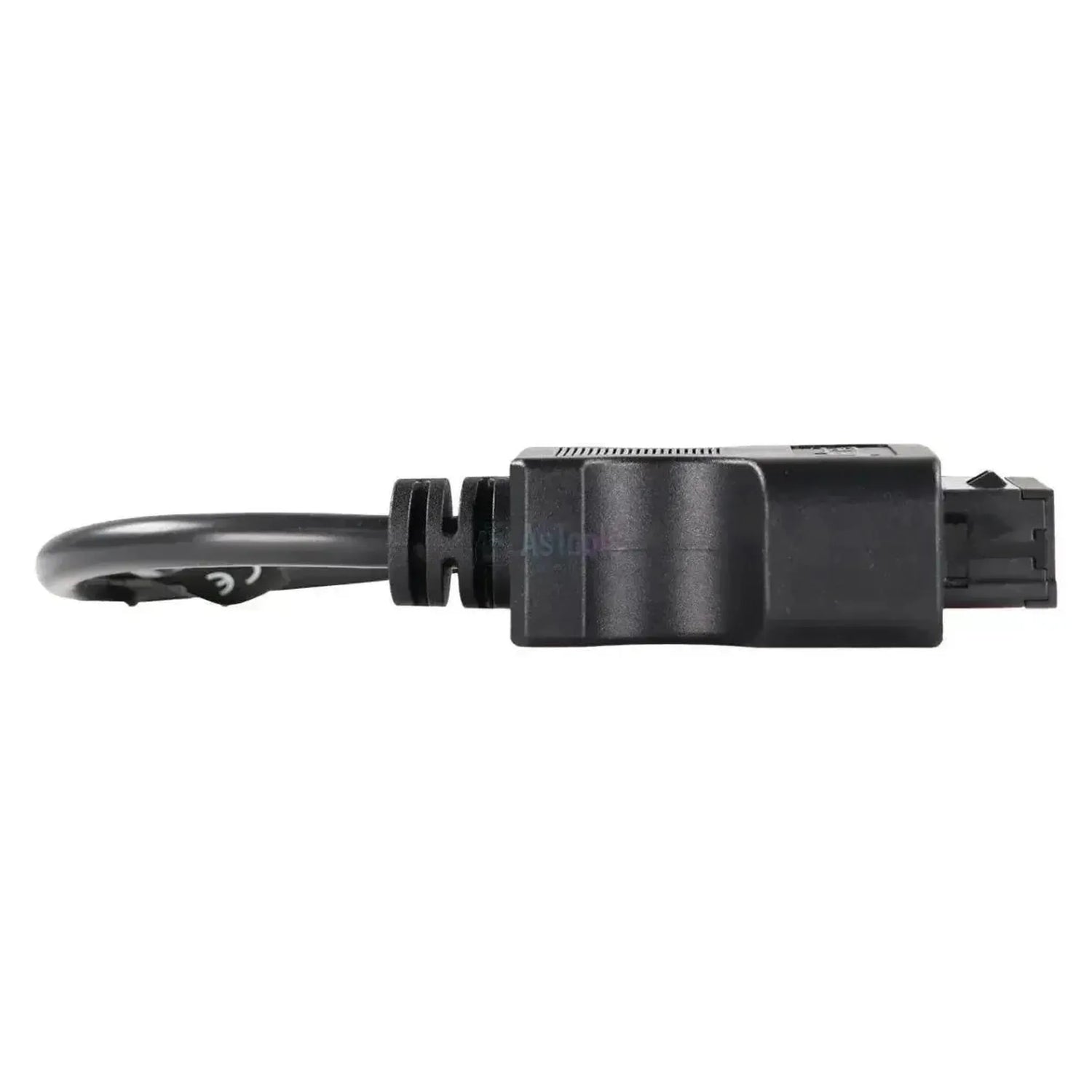

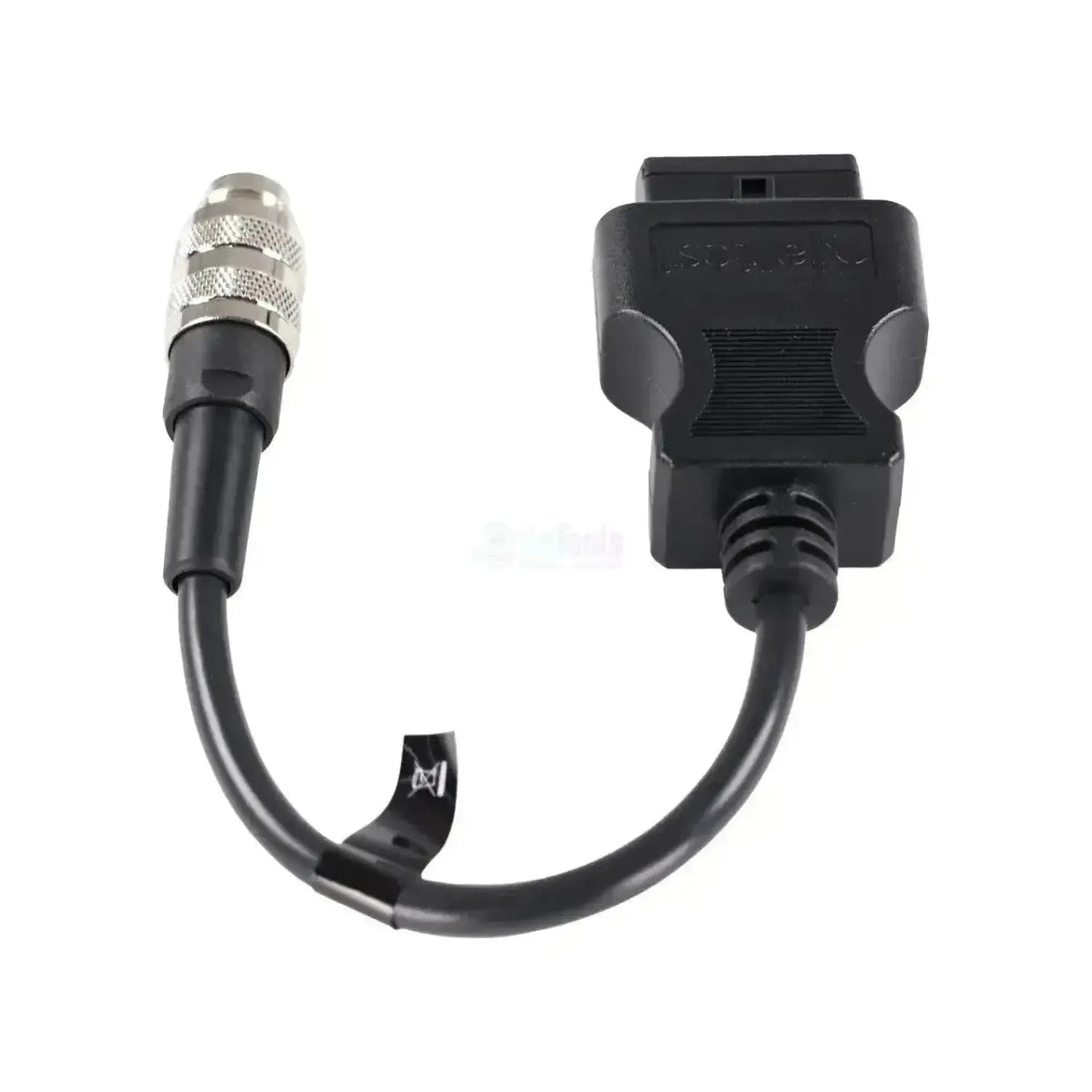

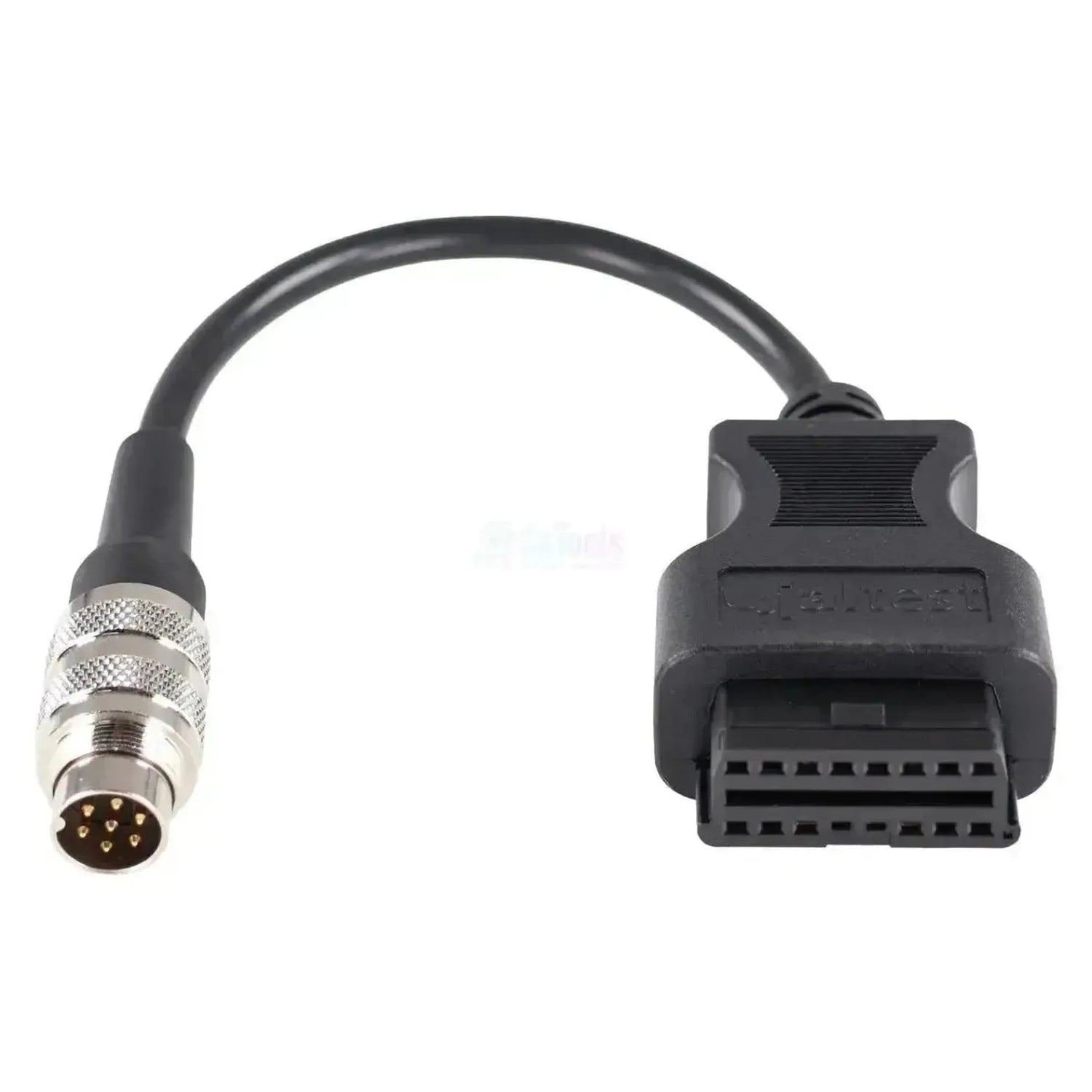

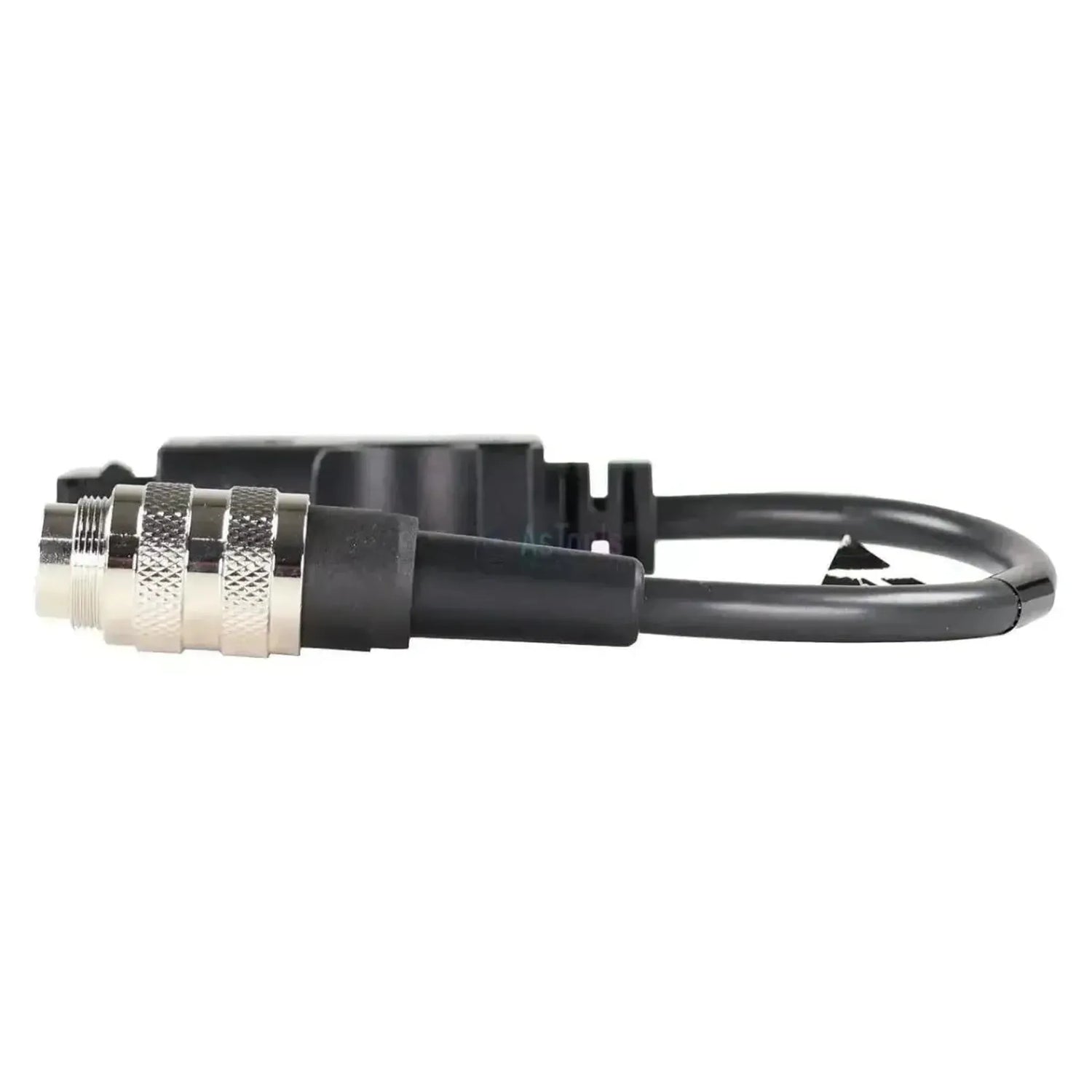

Jaltest JDC529A propojuje 7pinový kulatý diagnostický konektor sklízecích mlátiček Claas a řady Xerion se vstupem 16pinový OBD2 vašeho diagnostického kabelu Jaltest. Na straně stroje je kompaktní chromovaný kovový konektor s rýhovanou maticí a 7 pozlacenými piny, šest v kruhu kolem jednoho středového pinu. Kabel má délku 28 až 30 cm.

Přes toto propojení se software Jaltest připojí na síť stroje. Dosáhnete na motorové rozhraní ADM 2 / ADM 3, palubní počítače VBM a XIF, čerpadlový systém MR unit a řízení motoru Caterpillar, převodovku, dodatečnou úpravu výfukových plynů SCR a řízení sklizně SAM, RTR, RSM, GUA a YMM. Které z nich jsou k dispozici, se liší podle řady. Kabel je určen pro Jaltest Link V8.1 a spadá pod Jaltest AGV.

KLADY

✔Dosáhne na řídicí jednotky procesu sklizně: SAM (třesák), RTR (rotorové klapky), RSM (rozmetadlo), GUA (klapky zásobníku zrna) a YMM (měření výnosu).
✔Všechna řízení motorů Caterpillar, která Claas používá (3126 B, C-6.6, C-9, C-9.3 a C-13, jak CDL, tak J1939), plus čerpadlový systém MR unit.
✔Také motorové rozhraní ADM 2 / ADM 3, palubní počítače VBM a XIF a sledování GPS trasy ATP.
✔U řady Xerion navíc řízení převodovky TCU a VDC a elektrohydraulické řízení ESM; při délce 28 až 30 cm zůstává kabel na stísněném připojovacím místě krátký.

UPOZORNĚNÍ

✕Určeno pro Jaltest Link V8.1. Pod referenčním číslem JDC529A9 existuje stejný 7pinový kabel Claas jako samostatná verze.
✕Pouze pro 7pinový konektor; pro 8pinovou verzi na stejných strojích je určen JDC530A.
✕Oba konektory jsou si velmi podobné. Spočítejte piny ve vnějším kruhu; šest kolem středového pinu odpovídá tomuto kabelu, sedm kolem středového pinu odpovídá JDC530A.
✕Které systémy dosáhnete, záleží silně na řadě; model MEGA zvládne pouze ADM 2/3, řízení motoru MR a SCR a zvedací zařízení EHC řady Xerion má omezenější možnosti.

Použití a funkce

Kabel je určen pro dílny a zemědělské služby, které čtou data ze sklízecích mlátiček Claas a z řady Xerion. Které řídicí jednotky jsou k dispozici, se výrazně liší podle řady a roku výroby; model MEGA jich obsahuje několik, LEXION přes dvacet.

Řídicí jednotky, ke kterým se můžete připojit

  • ADM 2 a ADM 3: Rozhraní řízení stroje a motoru.
  • VBM a XIF: Palubní počítač sklízecí mlátičky a Xerionu.
  • MR: Řízení motoru, čerpadlový systém unit.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 a C-13.
  • Převodovka: EHS, GDM, TCU a VDC.
  • Sklizňový systém: ACU, SAM, RTR, RSM, GUA a YMM.
  • Dodatečná úprava výfukových plynů: SCR/DEF a SCR Bluetec.
  • Řízení: ATP (sledování GPS trasy) a ESM.
  • Hydraulika: EHC (zvedací zařízení) a HYD.
  • Ostatní moduly: OPM, EXT a osvětlení WLP.

Co můžete dělat

  • Chybové kódy: Čtení a mazání, s popisem.
  • Měřené hodnoty: Zobrazení aktuálních hodnot senzorů.
  • Mezní hodnoty alarmu: Nastavení pro odchylné hodnoty.
  • Údržba: Mimo jiné Caterpillar a SCR Bluetec.
  • Diagnostická upozornění: Mimo jiné ADM 2 a MR.
  • Doplňkové akce: U SCR Bluetec.

Jak jej používat

  1. Vyhledání konektoru: Najděte kulaté kovové připojení v kabině.
  2. Počítání pinů: Šest pinů kolem středového pinu odpovídá tomuto kabelu.
  3. Připojení: Dotáhněte JDC529A rýhovanou maticí.
  4. Propojení Link: Připojte stranu OBD2 k Jaltest Link V8.1.
  5. Čtení dat: Zapněte zapalování, zvolte Claas a řadu.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Kabel se hodí ke každé sklízecí mlátičce a Xerionu Claas s 7pinovým kulatým diagnostickým konektorem v kabině. Níže jsou uvedeny řady v pokrytí Jaltest AGV; v rámci stejných řad se vyskytuje i 8pinová verze.

Claas:

  • XERION: 1997 - dosud.
  • Řada LEXION: Sklízecí mlátička.
  • Řada TUCANO: Sklízecí mlátička.
  • Řada TRION: Sklízecí mlátička.
  • Řada MEDION: Sklízecí mlátička.
  • Řada AVERO: Sklízecí mlátička.
  • Řada MEGA: Sklízecí mlátička.
  • Řada DOMINATOR: Sklízecí mlátička.
💡
Dobré vědět: Kulatá diagnostická zásuvka se nachází v kabině a má chromované kovové pouzdro. Claas na těchto strojích používá dva téměř shodné konektory, které se liší pouze počtem pinů. 7 pinů odpovídá tomuto kabelu, 8 pinů odpovídá JDC530A. Před objednáním spočítejte piny na zásuvce ve vašem stroji.

Obsah balení

  • 1x Jaltest (JDC529A) | Claas 7-pinový OBD – 16-pinový OBD2 adaptérový kabel | Zemědělské vozidlo

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • AGV zemědělství
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel
  • Zemědělské vozidlo

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
7pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty

Použití

Referenční číslo
JDC529A

Další parametry

Použití
Claas sklízecí mlátičky a Xerion se 7pinovým kulatým konektorem
Řídicí jednotky
ADM 2 a ADM 3, VBM a XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU a VDC, ACU, SAM, RTR, RSM, GUA a YMM, SCR/DEF a SCR Bluetec, ATP a ESM, EHC, HYD, OPM, EXT a WLP
Potřebné k použití
Jaltest Link V8.1 s licencí pro Jaltest AGV
