Jaltest | SKU: JDC211A

Jaltest (JDC211A) | Adaptérní kabel Deutsch 6 kolíků – 9 kolíků J1939 | Pracovní a užitková vozidla

Name: Jaltest (JDC211A) | Adaptérní kabel Deutsch 6 kolíků – 9 kolíků J1939 | Pracovní a užitková vozidla
Brand: Jaltest
SKU: JDC211A
Price: 92.95 EUR
Availability: InStock

€92,95 včetně DPH

€76,82 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

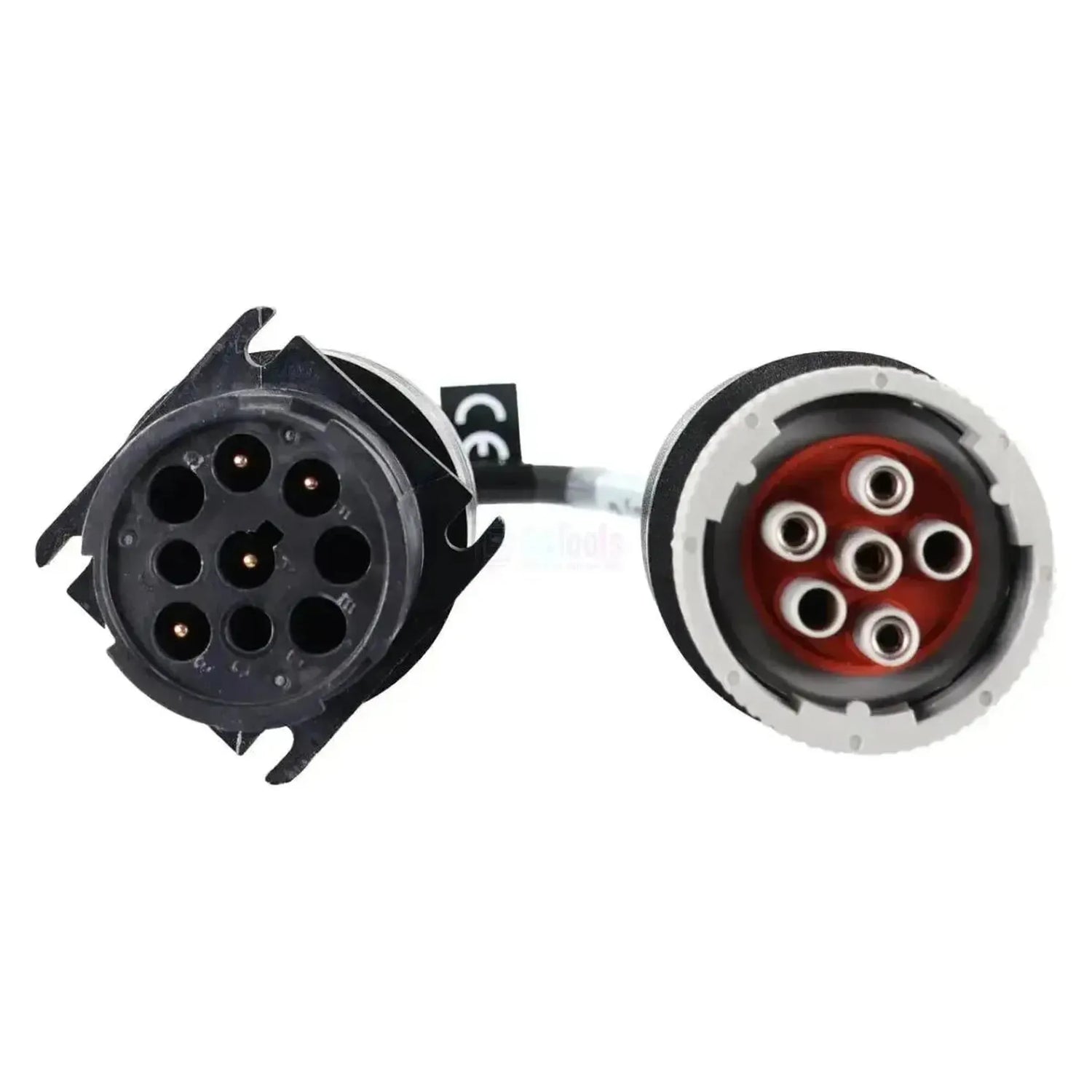

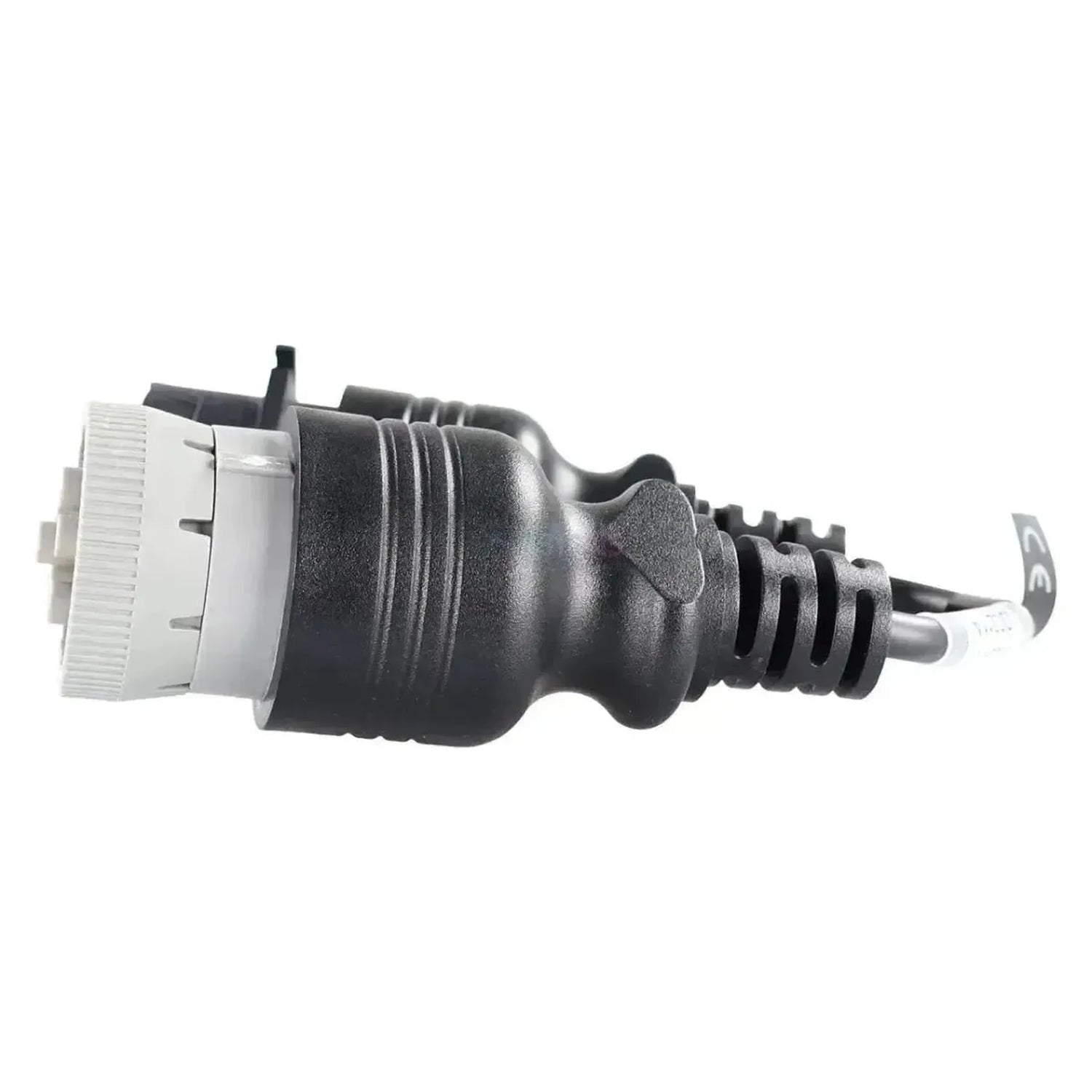

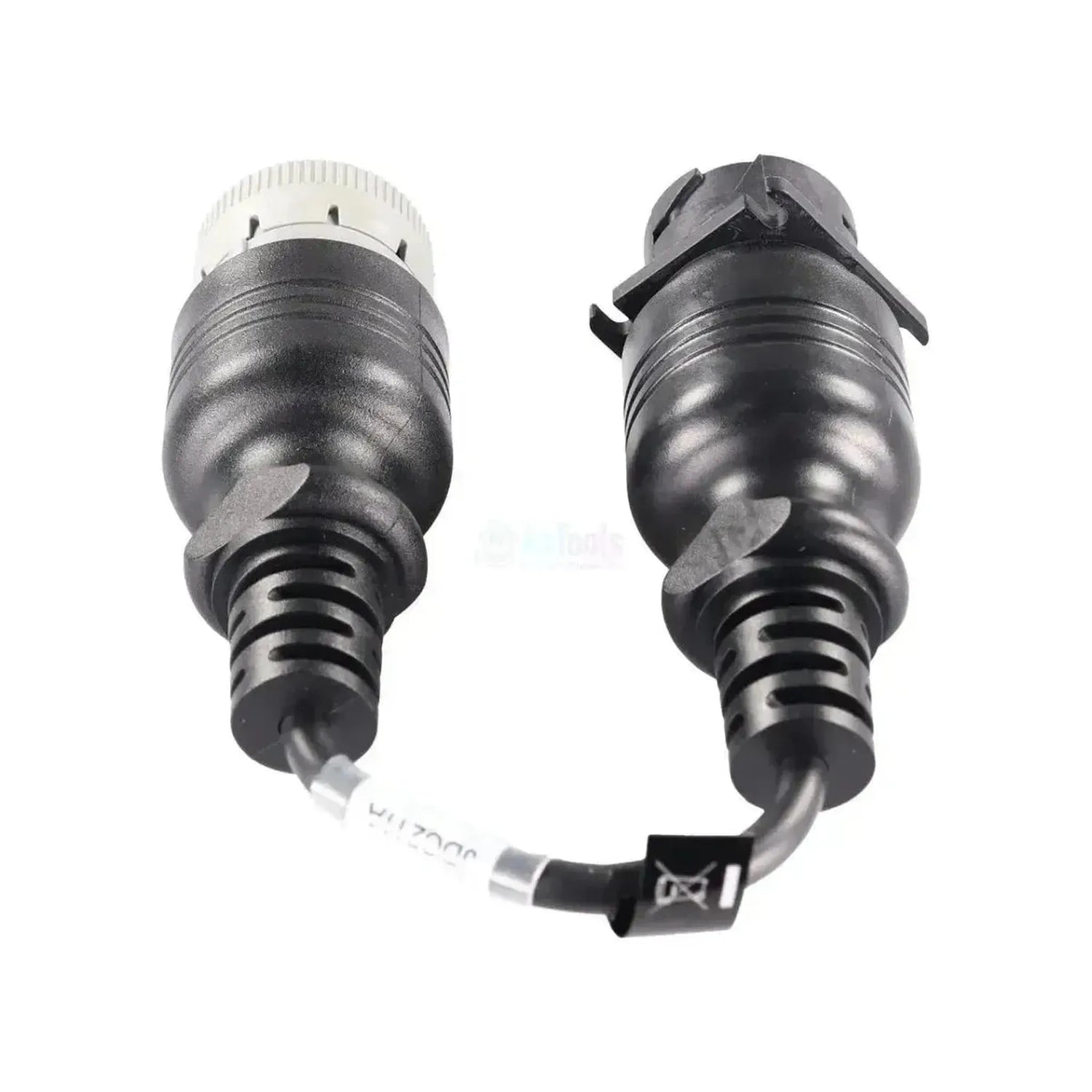

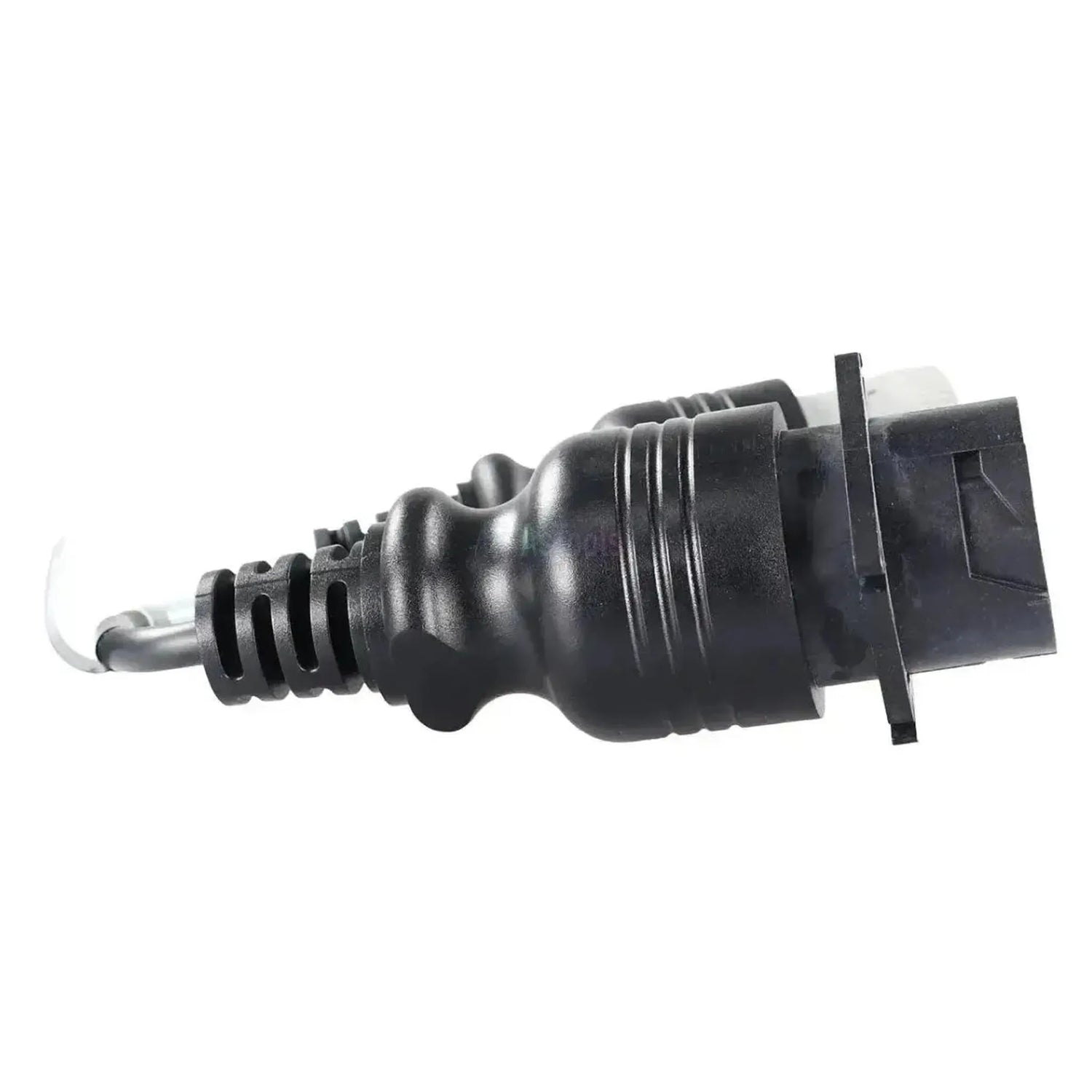

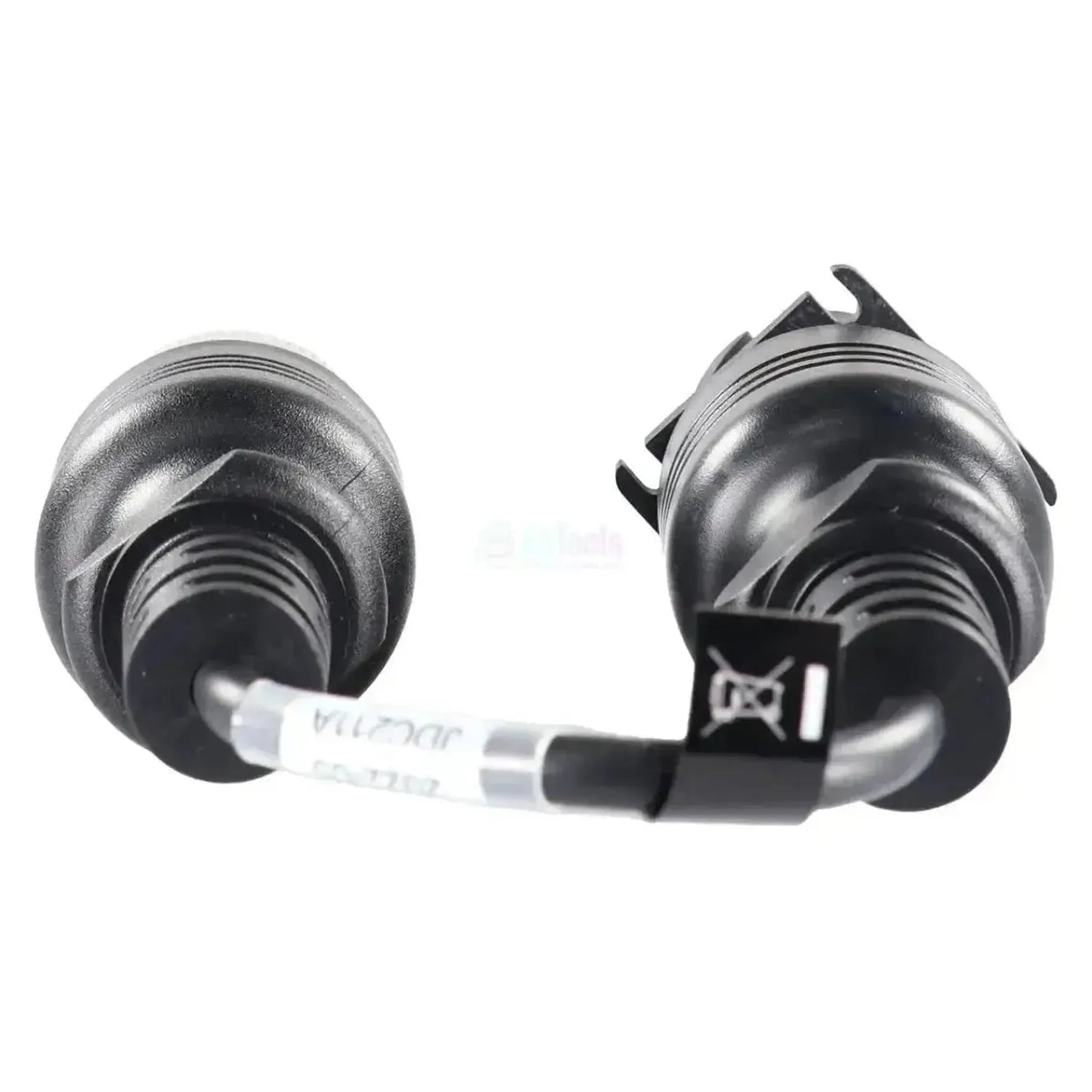

Jaltest JDC211A převádí 6pólovou diagnostickou zásuvku Deutsch starších užitkových a pracovních vozidel na 9pólovou zásuvku J1939. Na straně vozidla je kulatý konektor se světle šedým spojovacím kroužkem a červeným vnitřním kroužkem, se šesti šedými kontakty, z nichž čtyři jsou obsazeny. Na druhé straně je černé 9pólové pouzdro Deutsch s montážní přírubou a pozicemi označenými písmeny. Kabel má délku 28 až 30 cm.

6pólový konektor patří ke sběrnici SAE J1708/J1587, sériovému diagnostickému standardu, který těžká vozidla používala před tím, než se norma J1939 na CAN stala standardem. Kabel je přechodový kabel: zajišťuje správné obsazení pinů mezi touto zásuvkou a vaším 9pólovým diagnostickým kabelem J1939. Které řídicí jednotky se pak zobrazí, určuje pokrytí vozidel Jaltest. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

PŘEDNOSTI

✔Nezávislé na značce: Kabel odpovídá normovanému konektoru, nikoli výrobci ani systému.

✔Zpřístupní starší 6pólovou zásuvku Deutsch z vašeho 9pólového kabelu J1939, takže nemusíte mít k dispozici druhou diagnostickou sadu.

✔Světle šedý spojovací kroužek s červeným vnitřním kroužkem lze na vozidle ihned poznat, takže předem víte, zda se kabel hodí.

✔Funguje jak s Jaltest Link V8.1, tak s Link V9.

UPOZORNĚNÍ

✕Kabel je zakončen 9pólovým J1939: Pro jeho použití potřebujete 9pólový diagnostický kabel Jaltest.

✕Žádné vlastní pokrytí: Které řídicí jednotky a funkce jsou k dispozici, vyplývá z pokrytí vozidla nebo stroje Jaltest.

✕Pouze pro 6pólovou zásuvku Deutsch; vozidla s 9pólovým konektorem J1939 se připojují přímo.

✕Stejný 6pólový konektor se nachází také na vestavných motorech v lodní dopravě; pro ně je určen JDC629A, který končí na 16pólovém OBD2 a spadá pod Jaltest Marine.

Použití a funkce

Kabel je určen pro dílny, které čtou starší užitková a pracovní vozidla přes zásuvku J1708/J1587. Na této lince bývají připojeny nejtěžší řídicí jednotky, například řízení motoru a převodovky; která výrobce na linku připojil co, se u jednotlivých vozidel liší.

Řídicí jednotky, ke kterým se můžete připojit

Diagnostická linka: Jednotky na lince J1708.
Řízení motoru: Pokud je na lince.
Převodovka: Pokud je na lince.
Podle vozidla: Podle pokrytí Jaltest.

Co můžete dělat

Chybové kódy: Podle pokrytí vozidla.
Naměřené hodnoty: Podle pokrytí vozidla.
Ostatní funkce: Podle pokrytí vozidla.
Obsazení pinů: Z 6pólového na 9pólový J1939.
Samotný kabel: Nepřidává ani neodebírá žádné funkce.

Způsob použití

Vyhledání zásuvky: Najděte 6pólovou zásuvku Deutsch.
Připojení: Nasaďte na ni JDC211A a zajistěte spojovací kroužek.
Diagnostický kabel: Připojte 9pólový kabel J1939 k Link.
Zapalování zapnuto: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: Vyberte vozidlo v Jaltest CV.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoli značka. Kabel odpovídá 6pólové diagnostické zásuvce Deutsch podle SAE J1708/J1587. Protože je tato zásuvka stanovena normou, a nikoli výrobcem, vyskytuje se u různých značek z období J1708.

Použití:

Užitková a pracovní vozidla: S 6pólovou diagnostickou zásuvkou Deutsch podle SAE J1708/J1587.
Značka vozidla: Není rozhodující; kabel odpovídá normovanému konektoru.
Diagnostický kabel: 9pólový diagnostický kabel J1939 od Jaltest; kabel nekončí 16pólovým OBD2.

💡

Dobré vědět: Pozor na rozdíl oproti JDC629A: Ten má na straně motoru stejný 6pólový konektor Deutsch, ale končí 16pólovým OBD2 a patří k Jaltest Marine pro vestavné motory. Tento JDC211A končí 9pólovým J1939 a patří k užitkovým vozidlům. Nesledujte tedy jen konektor na vozidle, ale i kabel, který připojujete k Link.

Obsah balení

1x Jaltest (JDC211A) | Přechodový kabel Deutsch 6pólový – 9pólový J1939 | Užitková a pracovní vozidla

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 9pinový J1939
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 6pinový Deutsch
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Použití

Referenční číslo: JDC211A

Další parametry

Použití: 6pólová diagnostická zásuvka Deutsch podle SAE J1708/J1587
Připojení na straně rozhraní: 9pólový J1939 (černé pouzdro Deutsch typu 1, s montážní přírubou)
Řídicí jednotky: Řídicí jednotky, které výrobce připojil na 6pólovou diagnostickou linku, například řízení motoru a převodovky; liší se podle vozidla
Segment: Užitková a pracovní vozidla
Nutné k použití: Jaltest Link V8.1 nebo V9 s 9pólovým diagnostickým kabelem J1939, software Jaltest s licencí pro Jaltest CV
