Jaltest | SKU: JDC609A

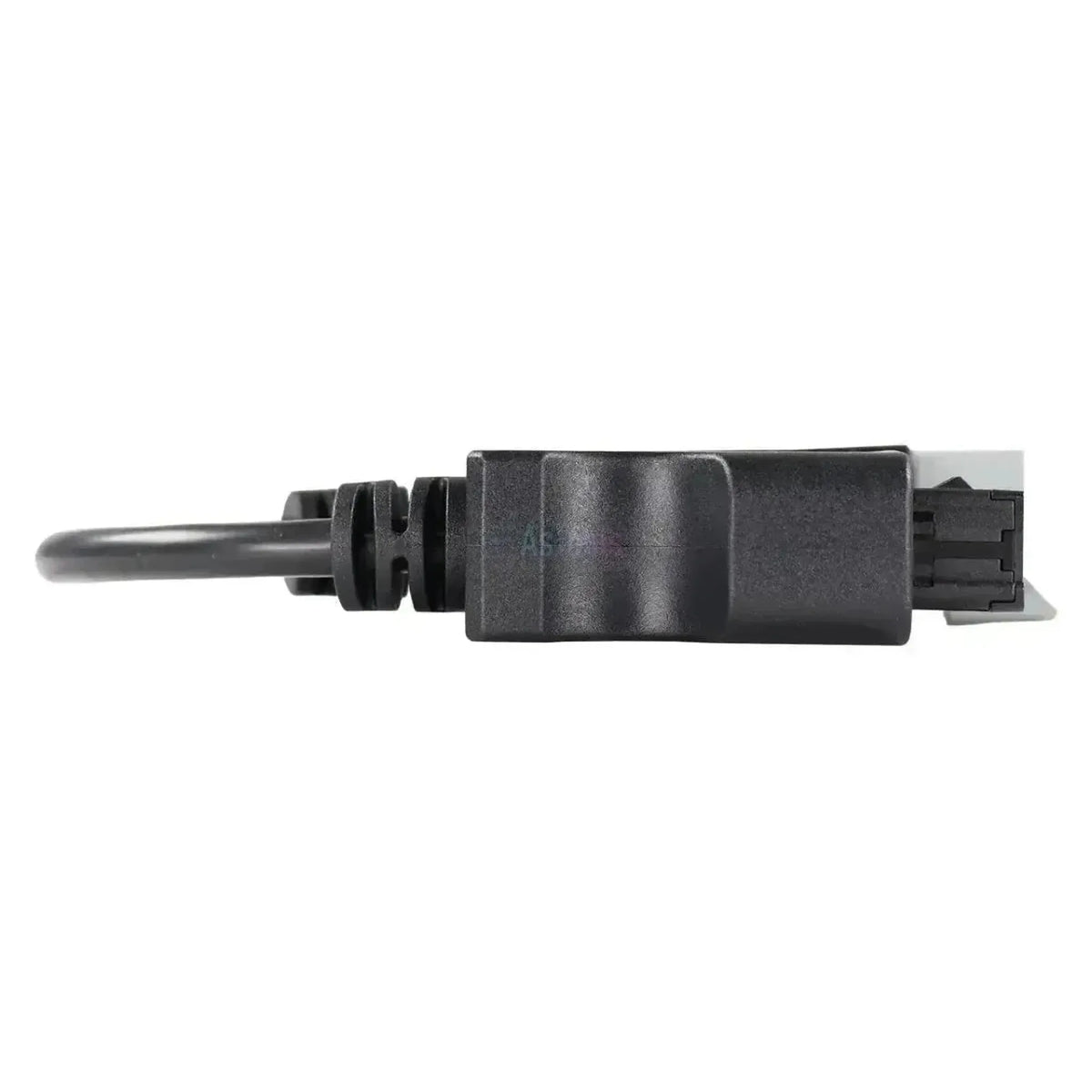

Jaltest (JDC609A) | Evinrude 3-kolíkový OBD – 16-kolíkový OBD2 adaptér | Motorová loď

Name: Jaltest (JDC609A) | Evinrude 3-kolíkový OBD – 16-kolíkový OBD2 adaptér | Motorová loď
Brand: Jaltest
SKU: JDC609A
Price: 78.95 EUR
Availability: InStock

€78,95 včetně DPH

€65,25 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

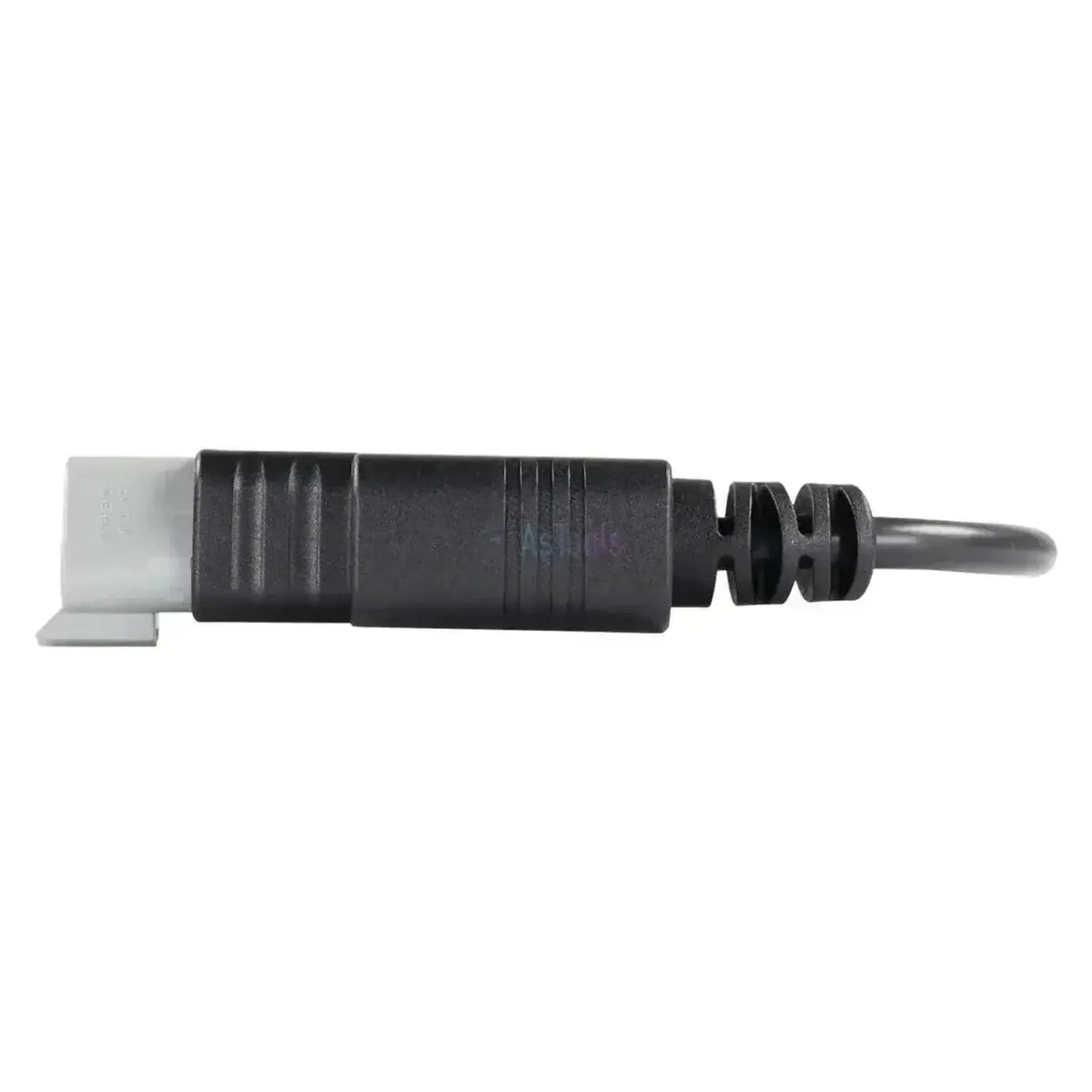

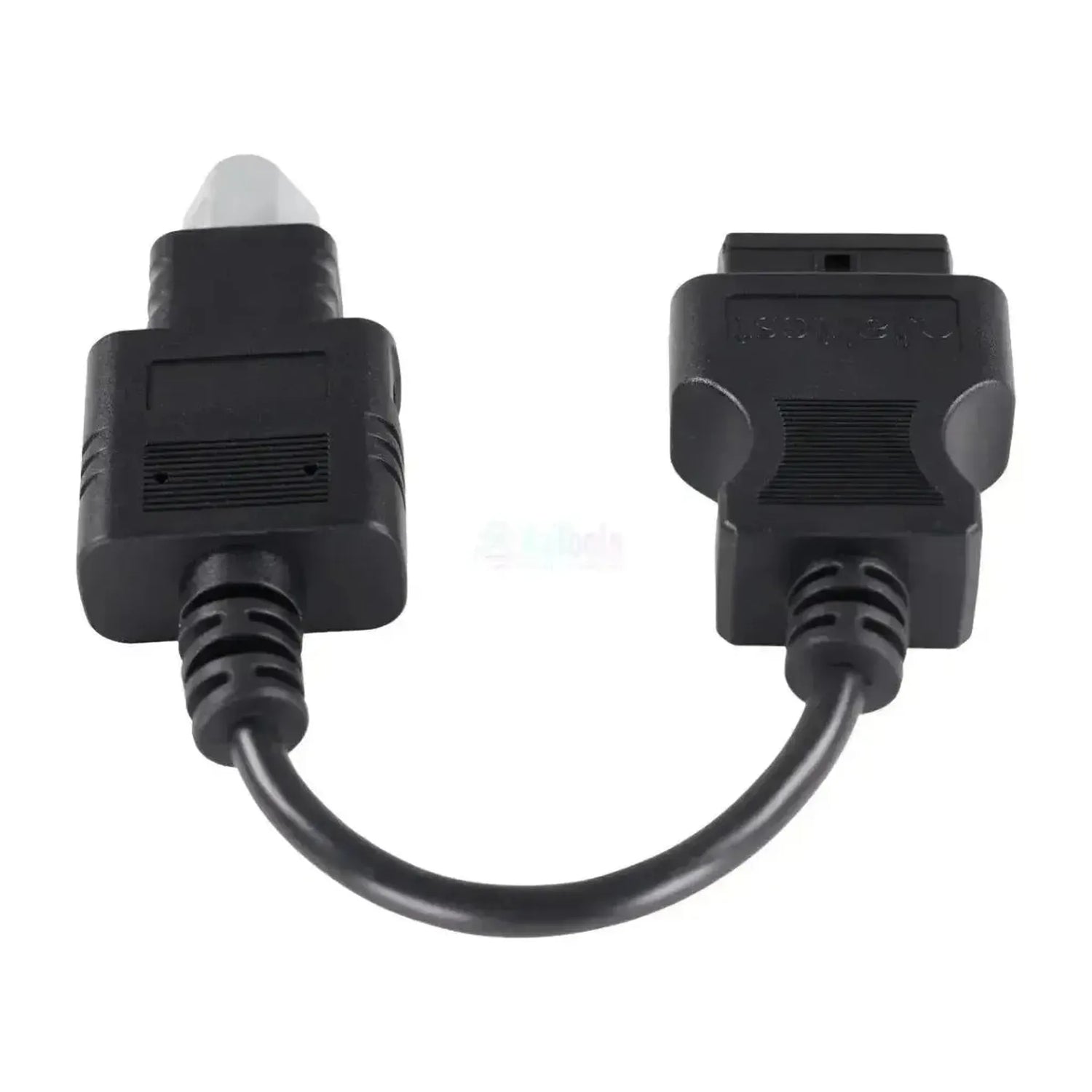

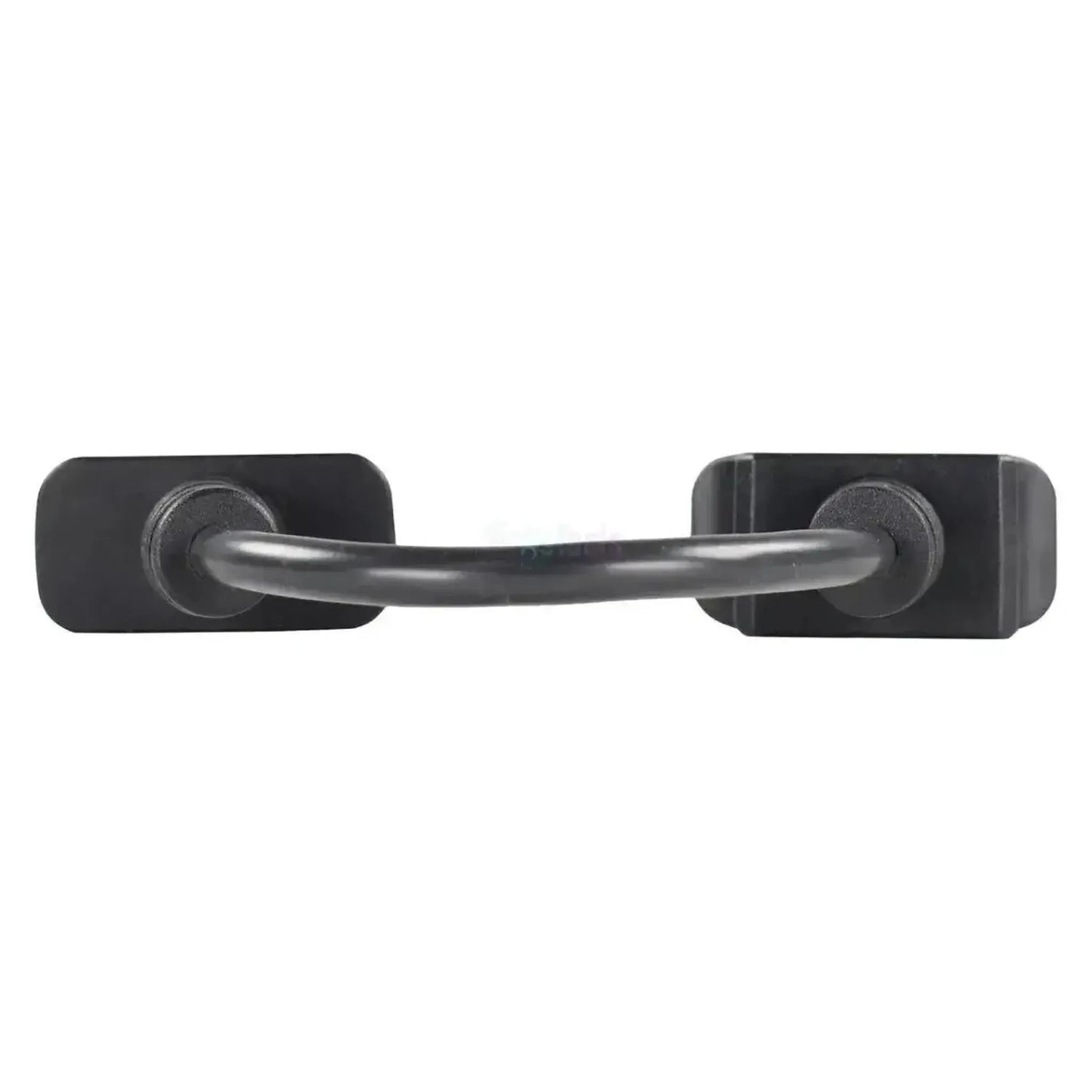

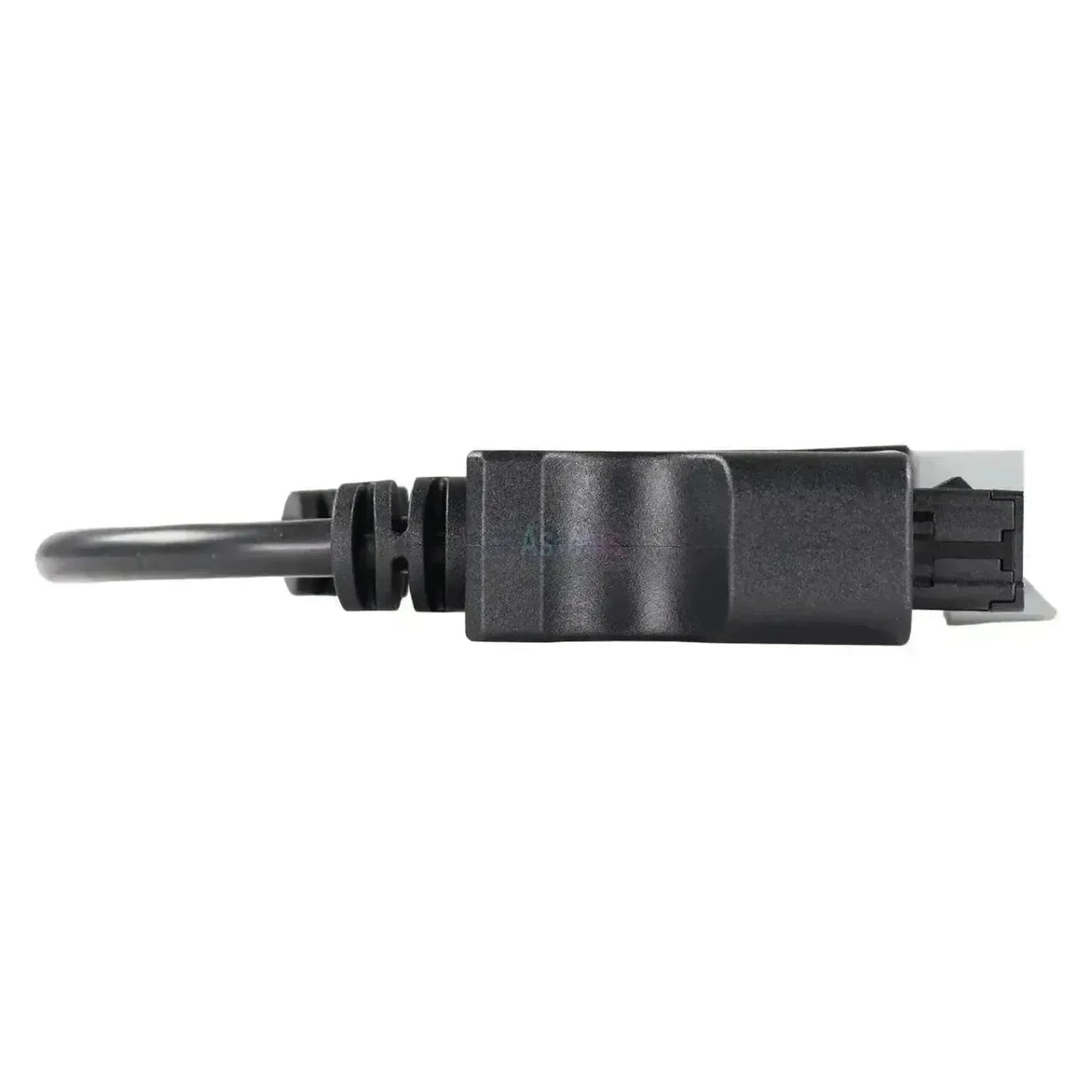

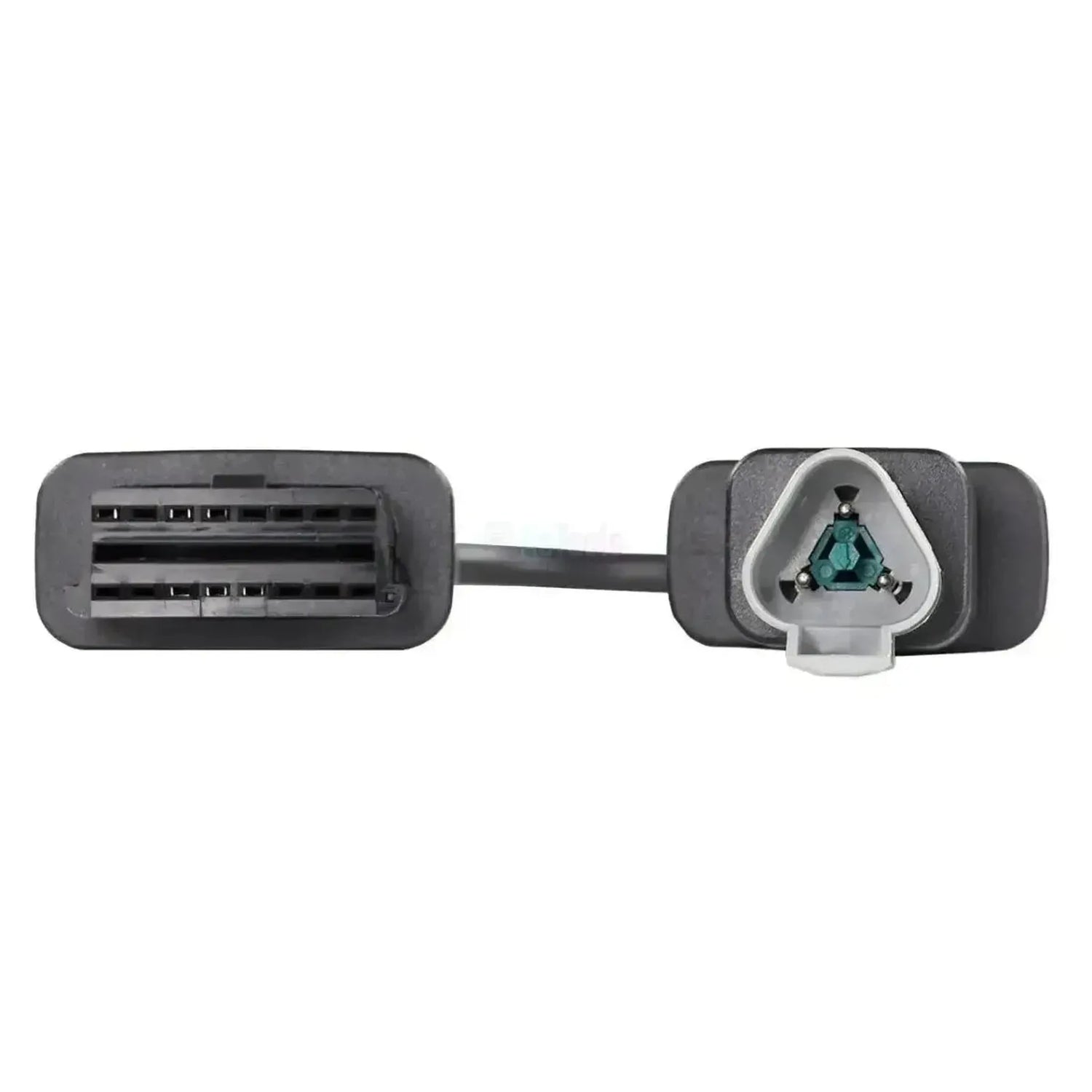

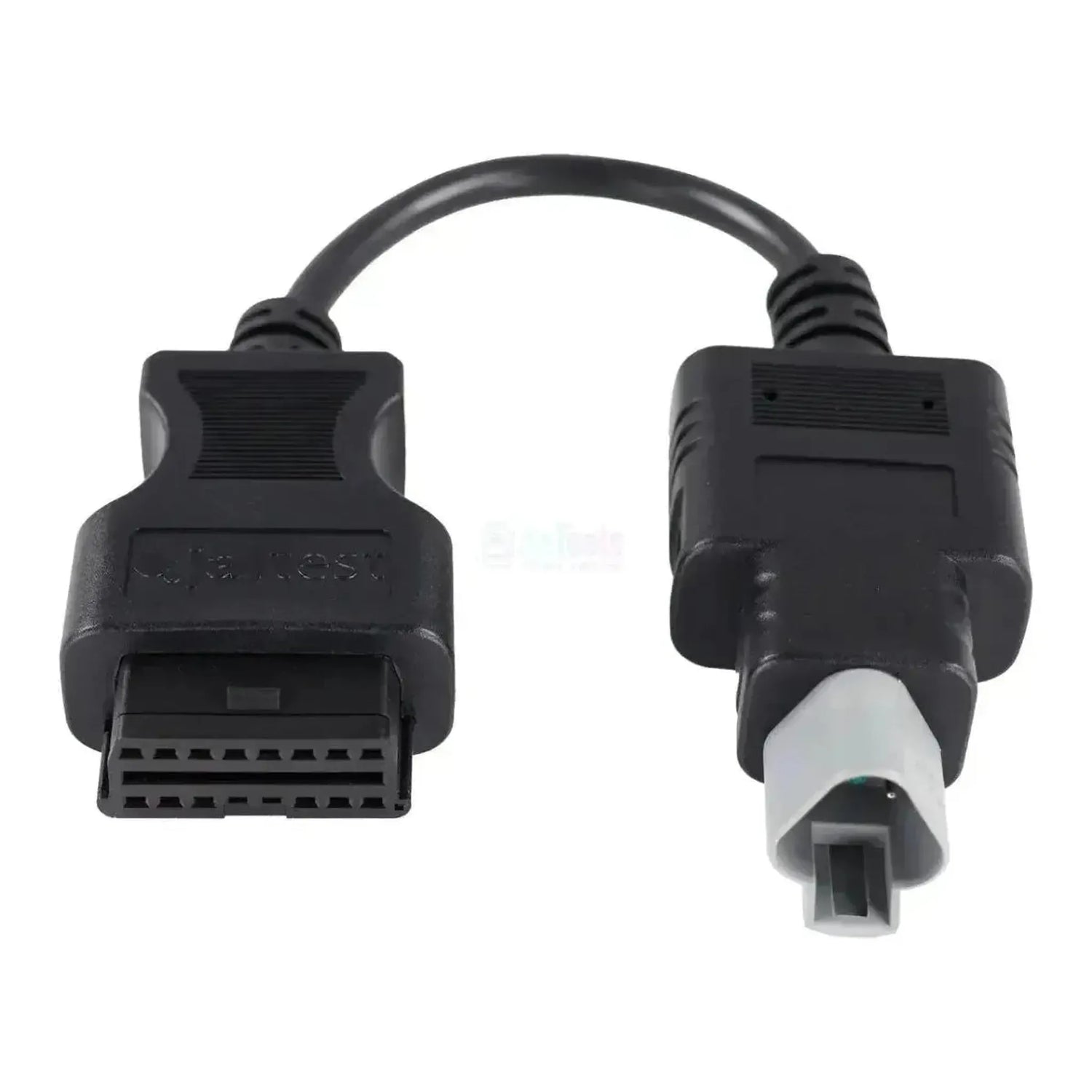

De Jaltest JDC609A is de diagnosekabel voor Evinrude-buitenboordmotoren met de merkeigen 3-pins stekker. Aan de motorzijde zit een grijze 3-pins stekker in een zwart verdeelhuis; aan de interfacezijde eindigt de kabel op de 16-pins OBD2-koppeling van uw Jaltest-diagnosekabel. Uit hetzelfde verdeelhuis loopt een voedingstak met een rode en een zwarte draad en accuklemmen, waarmee u de verbinding van de boordaccu voedt.

Met deze verbinding leest de Jaltest-software de motorregeling en de bedieningselektronica uit: De ECM van de EFI-motoren uit 1999-2001, de EMM van de FICHT RAM- en E-TEC-motoren, de EMM G2 van de E-TEC G2 en de EST, de gas- en schakelbediening van die G2. Op de motorregelingen krijgt u alle functies tot en met parameters, kalibratie en reset; bij de EST ontbreken de live data. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de EMM en EMM G2 staat de volledige functielijst, tot en met parameters, kalibratie en reset.

✔Dekt drie motorgeneraties: EFI, FICHT RAM en E-TEC, inclusief de nieuwere E-TEC G2.

✔Bereikt bij de E-TEC G2 ook de EST, de regeleenheid van de gas- en schakelbediening.

✔De meegeleverde accuklemmen voeden de kabel rechtstreeks van de boordaccu.

AANDACHTSPUNTEN

✕Op de Jaltest Link V9 heeft u voor deze kabel de verlengkabel JDC100B nodig.

✕Bij de EST ontbreken de live data die de motorregeling wel heeft; die eenheid zit bovendien alleen op de E-TEC G2-motoren.

✕Alleen voor de 3-pins Evinrude-stekker met de grijze kern: Andere buitenboordmotoren hebben een eigen aansluiting.

✕De kabel heeft een voedingstak met accuklemmen: Reken erop dat u ook bij de accu moet kunnen.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Evinrude-buitenboordmotor en, op de nieuwste generatie, de gas- en schakelbediening. Welke eenheid u aantreft, hangt af van de motorgeneratie: ECM bij de EFI-blokken, EMM bij FICHT RAM en E-TEC, EMM G2 bij de E-TEC G2.

Regeleenheden die u kunt benaderen

EMM: FICHT RAM en E-TEC, alle functies.
EMM G2: E-TEC G2, alle functies.
ECM: EFI-motoren 1999-2001.
EST: Gas en schakelen, E-TEC G2.

Wat u kunt doen

Foutcodes: Lezen, met omschrijving.
Meetwaarden: Live volgen bij draaiende motor.
Componenten: Onder meer een cilinderbalanstest.
Parameters: Configuraties instellen.
Kalibratie: Procedures uitvoeren.
Reset: Op de motorregelingen.

Zo gebruikt u hem

Stekker zoeken: Grijze 3-pins stekker bij de motor.
Voeding: Zet de accuklemmen op de boordaccu.
Aansluiten: Steek de JDC609A op de stekker.
Link koppelen: Op de Link V9 via de JDC100B.
Uitlezen: Kies Evinrude en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Evinrude-buitenboordmotor met de 3-pins diagnoseaansluiting. Evinrude hield die aansluiting over drie motorgeneraties aan, van de EFI-blokken uit 1999 tot en met de E-TEC G2. Herkenbaar is de grijze stekker met drie pennen in het zwarte huis.

Evinrude:

EFI-serie: 40 EFI, 50 EFI en 70 EFI [1999-2001].
FICHT RAM-serie: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 en 250.
E-TEC-serie: E-TEC 15 t/m E-TEC 300, inclusief de HO-uitvoeringen (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO en 250 HO).
E-TEC G2-serie: E-TEC G2 150 t/m G2 300, inclusief de HO-uitvoeringen.

💡

Goed om te weten: De diagnoseaansluiting zit in de motorruimte, op of naast de motor, en de voedingstak gaat op de boordaccu. Houd beide punten bereikbaar. Controleer de vorm van de stekker aan de motor zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC609A) | Evinrude 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: Marine plavidla

Přípojky

Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent: Ano
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů: Ano
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací: Ano

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Sada kabelů Marine pro plavidla, sada kabelů Marine pro přívěsné motory
Referenční číslo: JDC609A
Řídicí jednotky: EMM, EMM G2, ECM, EST
Potřebné k použití: Jaltest Link a aktivní licence Jaltest Marine

Další parametry

Toepassing: Evinrude buitenboordmotoren met 3-pins diagnoseaansluiting
Aansluiting motorzijde: 3-pins grijze stekker in zwart verdeelhuis, met aparte voedingstak met accuklemmen
Segment: Motorboot
Onderdeel van kabelset: Marine-kabelset vessel (70002008) en buitenboord (70002025)
Interface: Jaltest Link V8.1
Vereiste verlengkabel: JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
