Jaltest | SKU: JDC526A

Jaltest (JDC526A) | Redukční kabel FPT 19-pinů OBD – 16-pinů OBD2 | Spalovací motor

Name: Jaltest (JDC526A) | Redukční kabel FPT 19-pinů OBD – 16-pinů OBD2 | Spalovací motor
Brand: Jaltest
SKU: JDC526A
Price: 144.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€144,95 včetně DPH

€119,79 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

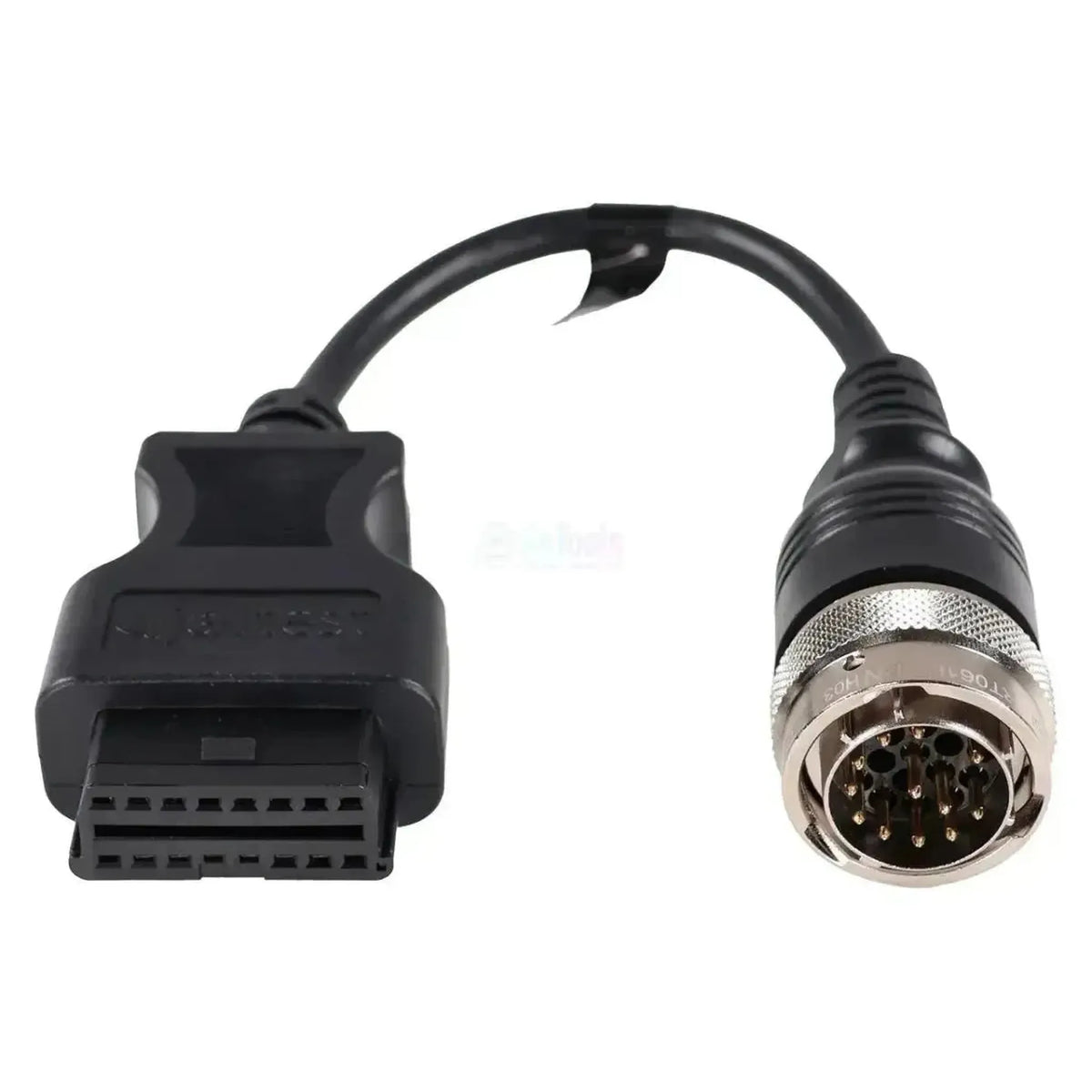

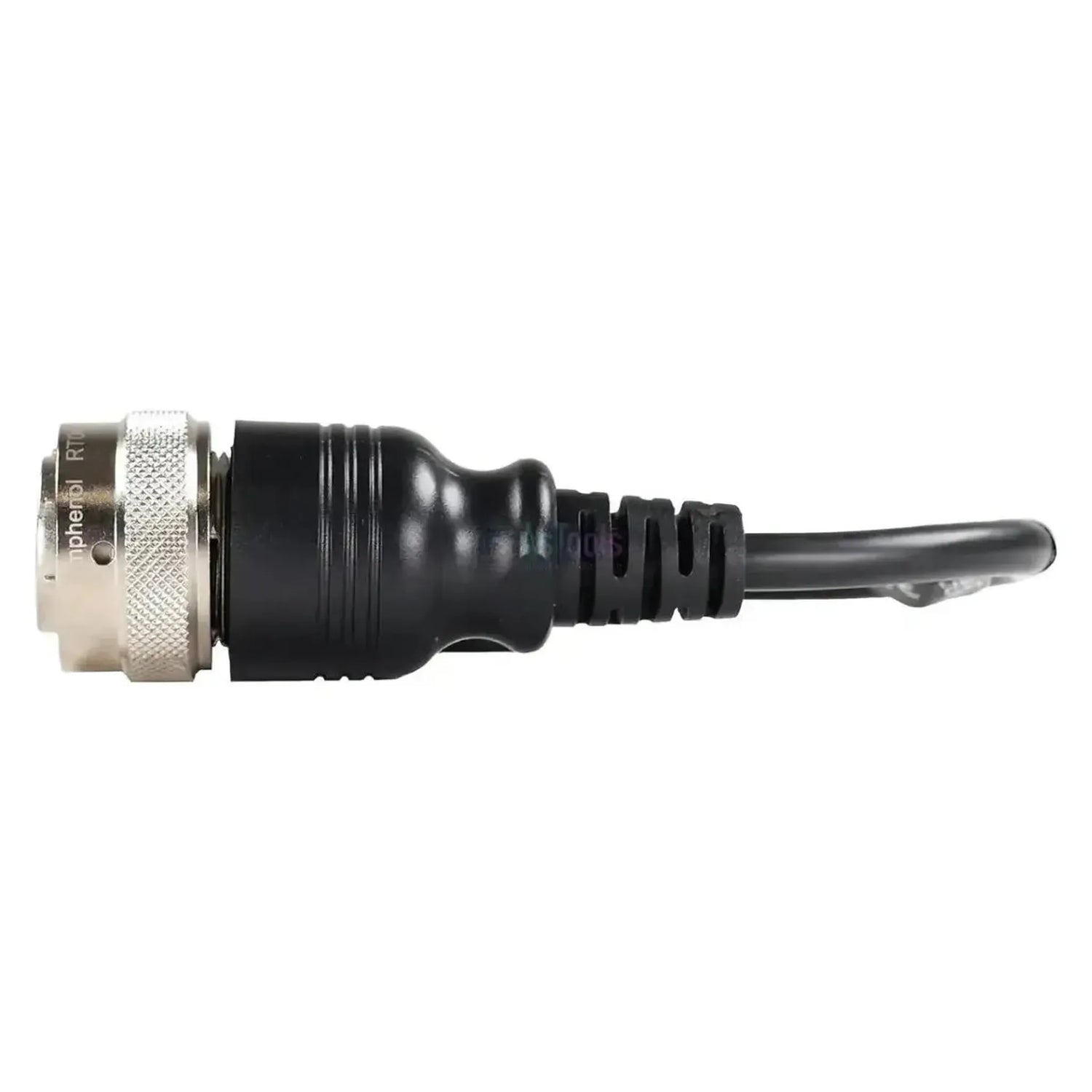

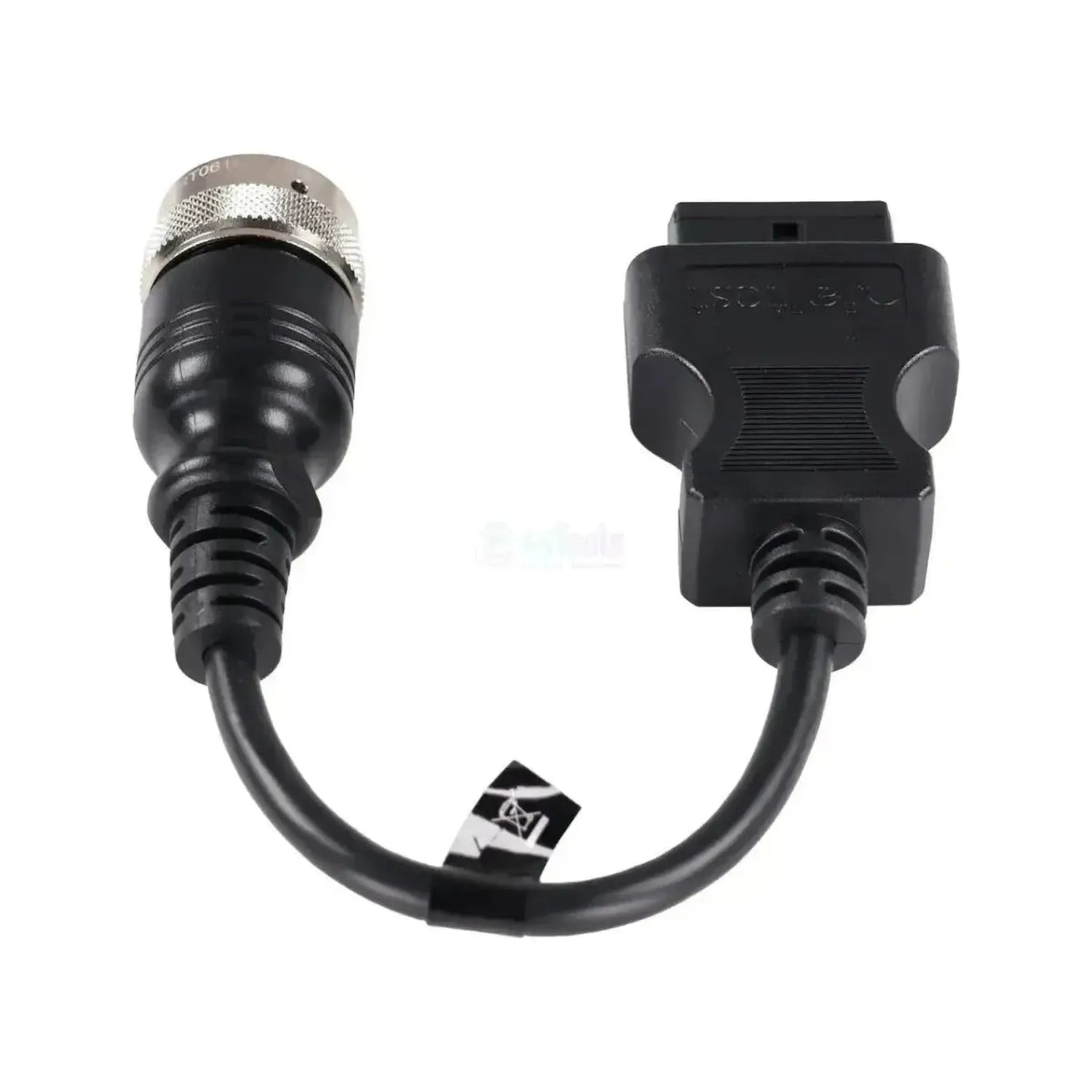

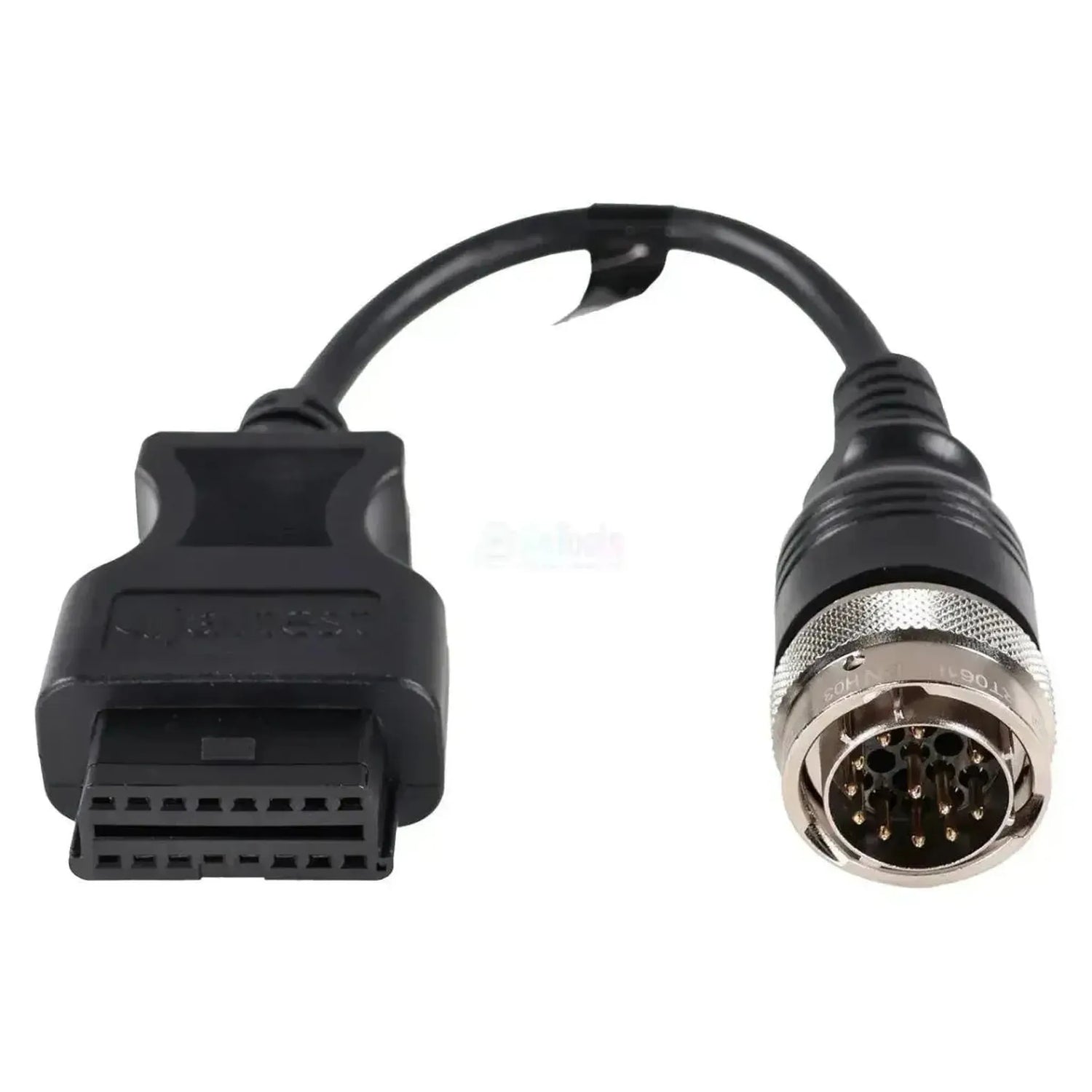

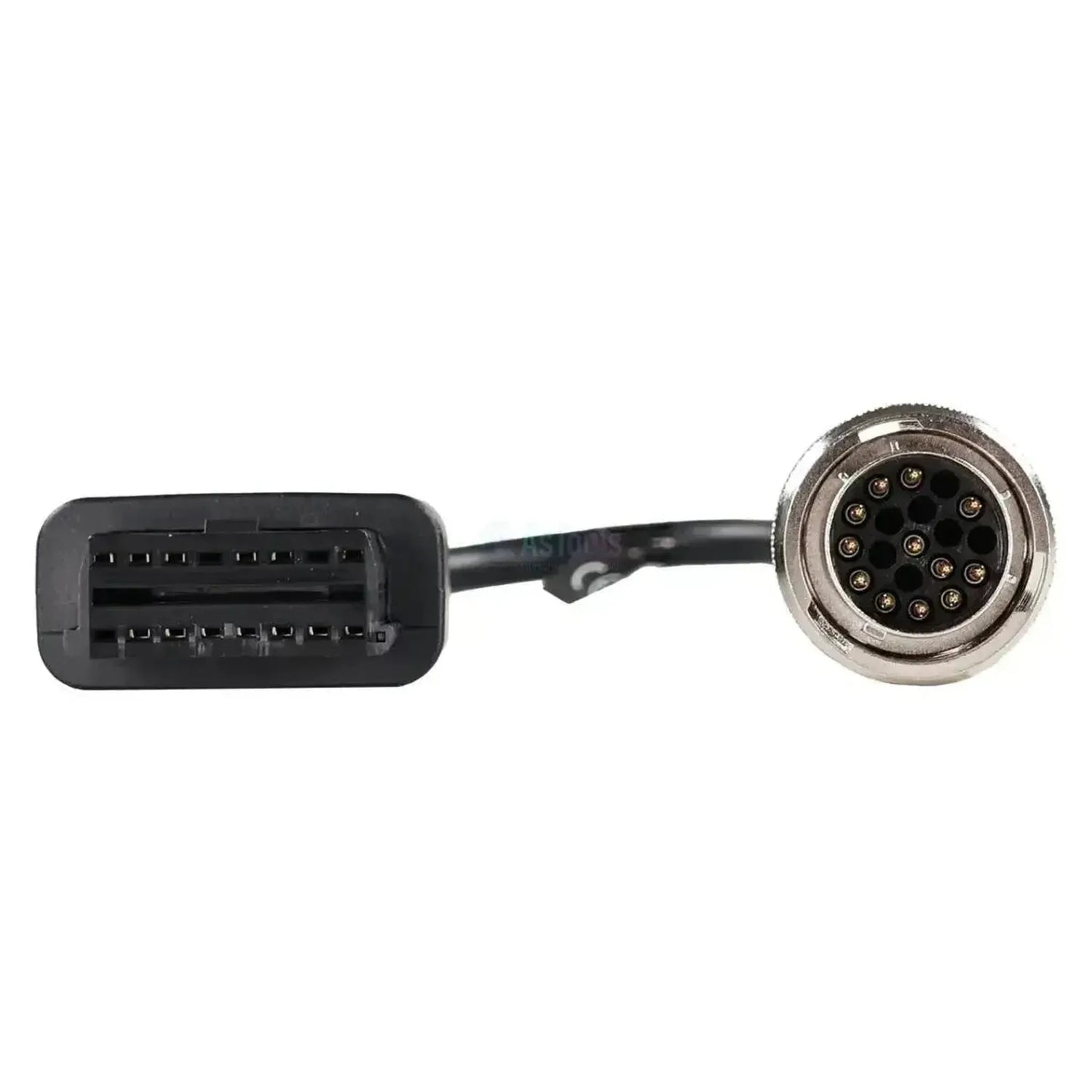

Jaltest JDC526A propojuje 19pinovou diagnostickou zásuvku motorů FPT se 16pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně stroje je kulatý konektor Amphenol s kovovým pouzdrem a žebrovanou převlečnou maticí; černá vnitřní část má devatenáct těsně u sebe stojících kontaktů, z nichž část je obsazena. Konektor patří k motoru a nachází se v motorovém prostoru; kterou verzi máte, vyplývá z generace motoru, nikoli z roku výroby stroje. Kabel měří 28 až 30 cm.

Prostřednictvím kabelu software Jaltest dosáhne na řízení motoru a dodatečnou úpravu výfukových plynů: od EDC 7 C1 a EDC 7 UC31 přes EDC 16 C39 a EDC 17 CV41 + Denox 2.2 až po EDC MD1 CE101, plus dávkovací systém AdBlue Denoxtronic 2.1. U nejnovějších jednotek jsou v pokrytí také intervaly údržby a dodatečné akce. Jaltest zařazuje tyto motory pod IVECO-FPT; kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest Multi-purpose Vehicle.

PŘEDNOSTI

✔Dosáhne na celou řadu řídicích jednotek motorů FPT, které Jaltest pokrývá, od EDC 7 C1 až po EDC MD1 CE101.

✔Kromě motoru načte také dávkovací systém AdBlue Denoxtronic 2.1.

✔U EDC 17 CV41 + Denox 2.2 a EDC MD1 CE101 jsou v pokrytí také intervaly údržby a dodatečné akce.

✔Vázáno na motor: Stejný kabel funguje u pracovních a obecních vozidel, manipulátorů, agregátů a terénních strojů s těmito motory.

UPOZORNĚNÍ

✕Dodatečné akce jsou v pokrytí pouze u EDC 17 CV41 + Denox 2.2 a EDC MD1 CE101.

✕U EDC 16 C39, EDC 7 C1 a u verze K Line jednotky EDC 7 UC31 chybí také intervaly údržby.

✕U motorů Deutz nabízí Jaltest vlastní kabely: JDC570A pro 19pinovou a JDC504A pro 12pinovou přípojku.

✕Obdélníkový mléčně bílý 9pinový konektor CNH u motorů FPT ve stavebních strojích sem nepasuje; ten vede přes JDC534A.

Použití a funkce

Kabel je určen pro dílny, které načítají data z motorů FPT v pracovních vozidlech, manipulátorech a agregátech. Rozsah funkcí se zvyšuje s generací řídicí jednotky. Níže uvedené jednotky pocházejí z pokrytí IVECO-FPT.

Řídicí jednotky, ke kterým se můžete připojit

EDC 7 C1 / EDC 7 UC31: CAN a K Line.
EDC 16 C39: Mezigenerace.
EDC 17 CV41 + Denox 2.2: S následnou úpravou výfukových plynů, také EURO 6D.
EDC MD1 CE101: Aktuální generace.
Denoxtronic 2.1: Dávkování AdBlue.

Co můžete dělat

Chybové kódy: Čtení a mazání, s popisem.
Naměřené hodnoty: Sledování v reálném čase, s alarmovými mezemi.
Údržba: Mj. EDC 7 UC31 CAN, EDC 17, MD1.
Dodatečné akce: Pouze EDC 17 CV41 a MD1.

Jak jej používat

Kontrola konektoru: Najděte kulatý 19pinový konektor v motorovém prostoru.
Připojení: Upevněte JDC526A pomocí převlečné matice.
Připojení Link: Připojte stranu OBD2 k Jaltest Link.
Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Načtení dat: Vyberte IVECO-FPT a řadu motoru.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne stroj. Motory FPT se montují jako samostatný pohon, proto řada motoru určuje volbu kabelu. Níže uvedené řady Jaltest pokrývá pod IVECO-FPT; rozložení kontaktů na vašem motoru ukazuje, kterou verzi máte.

FPT (IVECO):

Řada Cursor: Cursor 8 a 9 (F2) a Cursor 10, 11, 13 a 16 (F3).
Řada N: N45 a N67 (F4).
Řada F: F1C (F1) a F34 a F36 (F5).
Vector: Vector 8 (FV).

Použití:

Zabudováno v: Pracovních a obecních vozidlech, manipulátorech, agregátech a terénních strojích.

💡

Dobré vědět: Verzi s 19 kontakty poznáte podle kulatého kovového konektoru Amphenol s hustě obsazeným rozložením kontaktů. Je-li ve stroji motor Deutz, potřebujete JDC570A. Před objednáním spočítejte kontakty na přípojce vašeho motoru.

Obsah balení

1x Jaltest (JDC526A) | FPT 19pinový OBD - 16pinový OBD2 Redukční kabel | Spalovací motor

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: Multi-purpose Vehicle

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 19pinový kulatý konektor Amphenol, vidlice
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Univerzální sada kabelů
Referenční číslo: JDC526A
Potřebné k použití: Jaltest Link V8.1 nebo V9

Další parametry

Použití: Motory FPT s 19pinovou diagnostickou přípojkou
Řídicí jednotky: EDC 7 C1, EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 a EDC MD1 CE101 (řízení motoru), Denoxtronic 2.1 (úprava výfukových plynů)
Součást sady kabelů: Multi-purpose sada kabelů (70002005)
