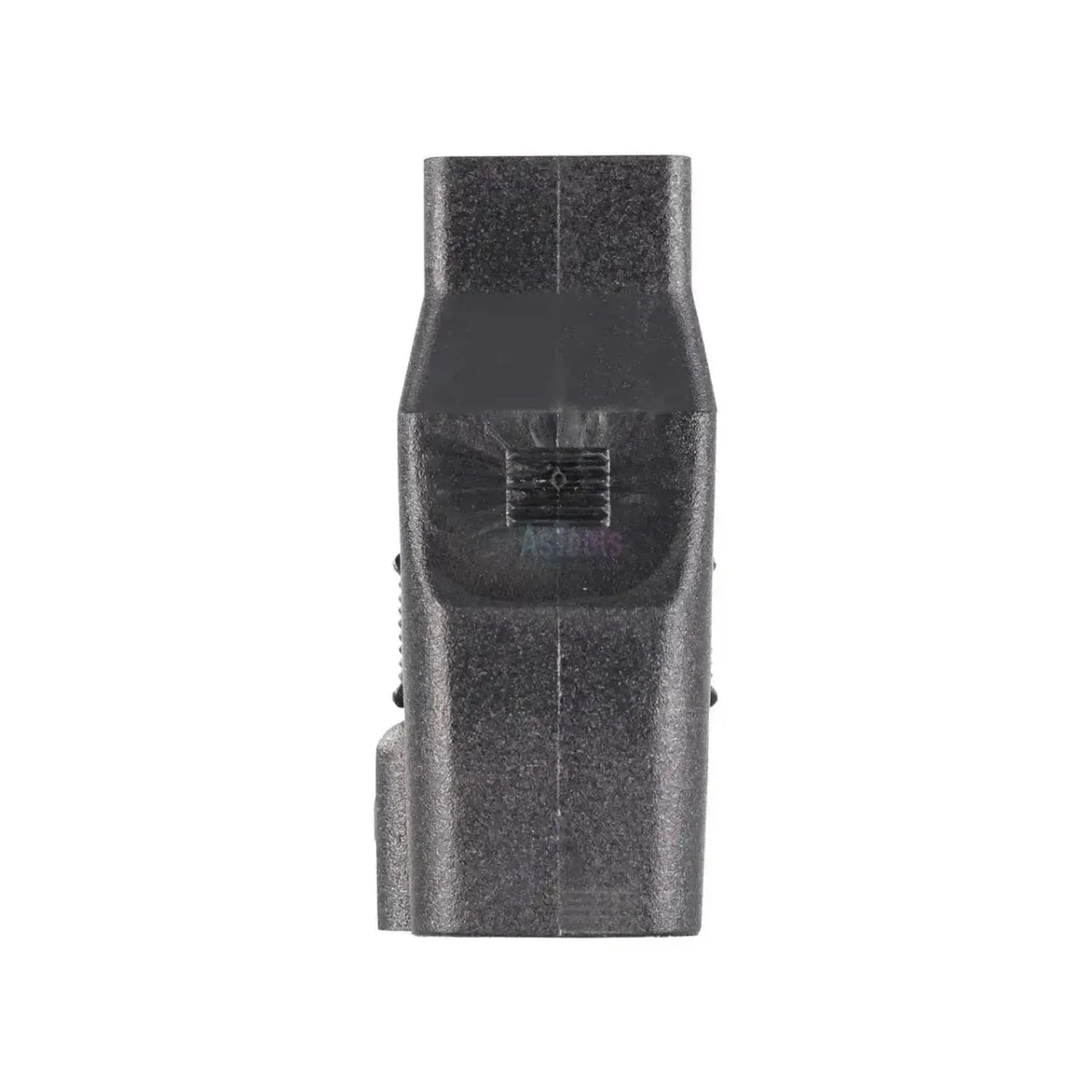

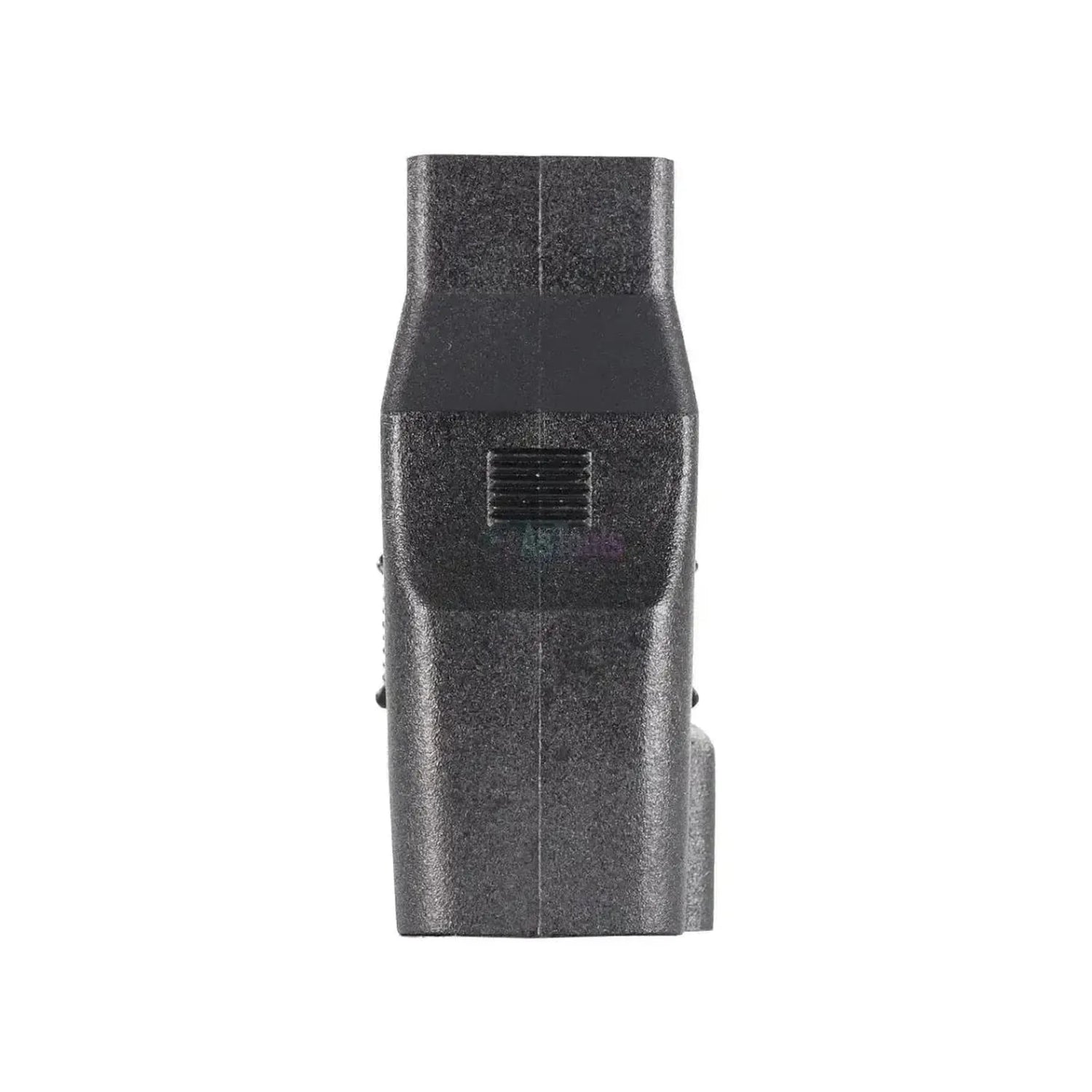

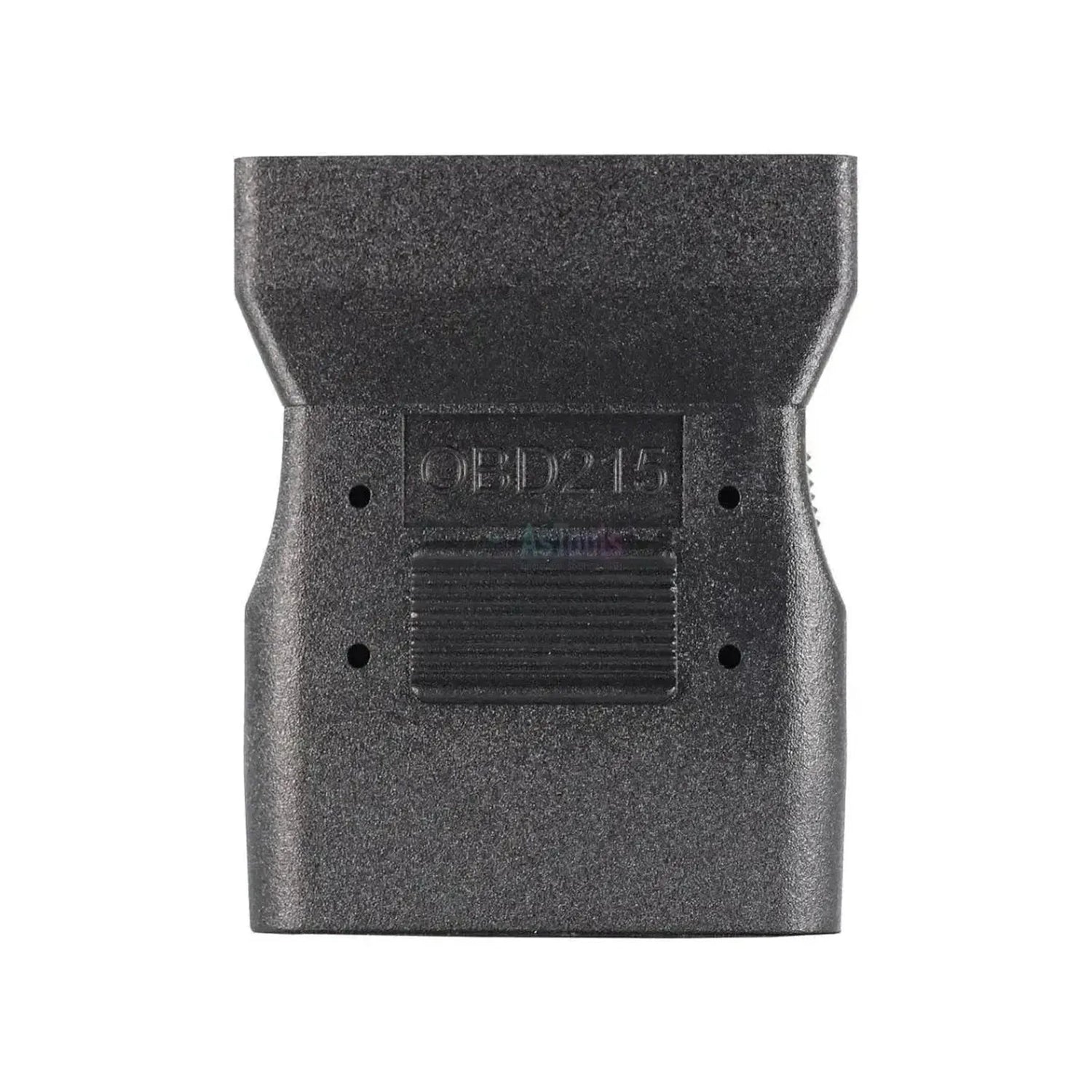

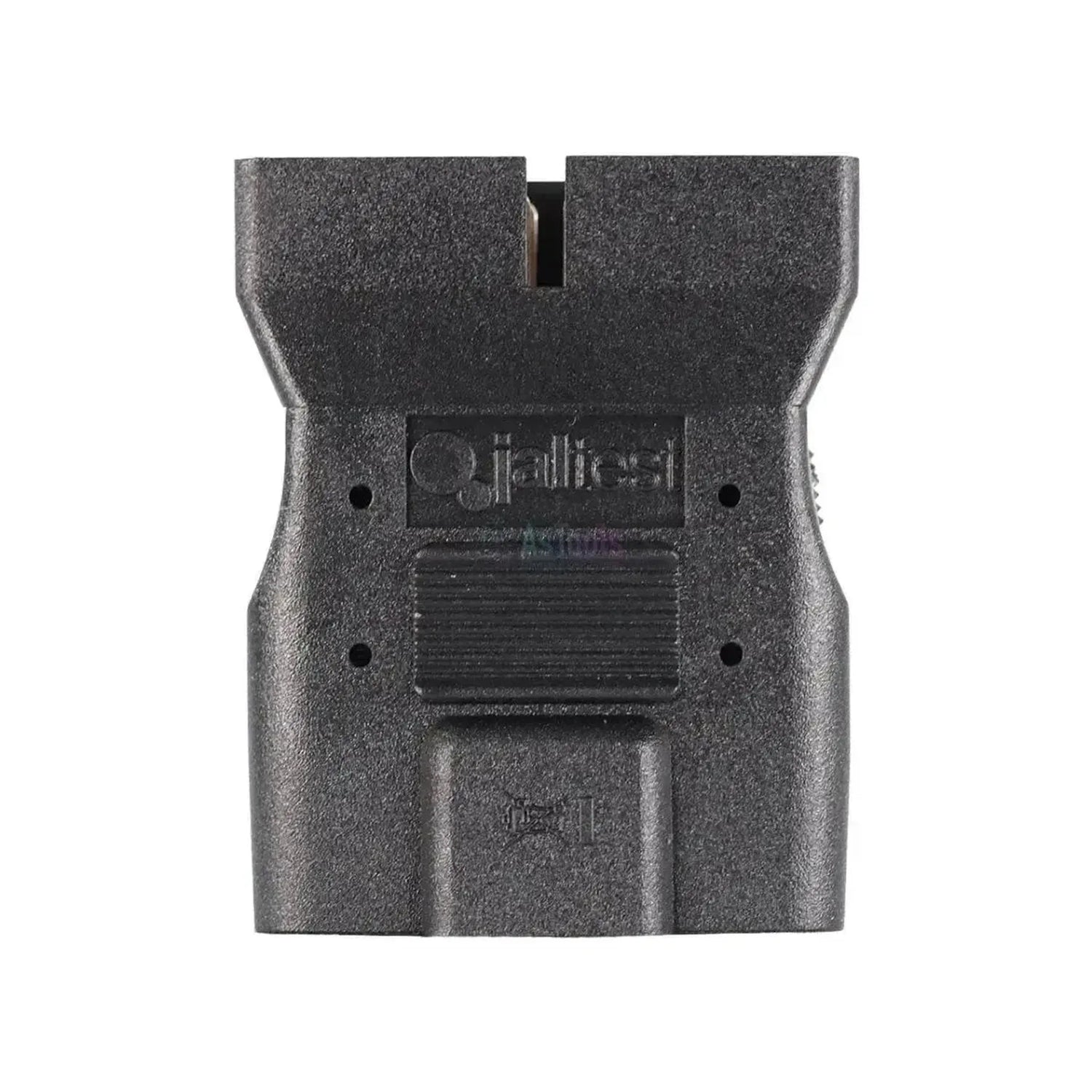

Jaltest OBD215 je adaptér mezi 12pinovou OBD1 diagnostickou zásuvkou a 16pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně vozidla je obdélníková černá zástrčka s dvanácti piny ve dvou řadách po šesti; označení OBD215 je vylisováno do krytu. S délkou 5,8 cm jde o krátký blok bez kabelu, který se zapojuje mezi váš stávající kabel a zástrčku vozidla.

Tato 12pinová zástrčka je americký konektor OBD1, v dílnách známý jako ALDL konektor, který General Motors používal předtím, než existovala norma 16pinů. Ve Spojených státech se 16pinový konektor objevil u modelového roku 1996; v Evropě byl zaveden s EOBD, od 1. ledna 2001 pro benzínové motory a od 1. ledna 2004 pro naftové motory. Adaptér je schválen pro Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

VÝHODY

✔Zpřístupňuje 12pinový ALDL konektor pro běžný 16pinový diagnostický kabel Jaltest Link.

✔Krátký blok o délce 5,8 cm bez kabelu. Zapojuje se mezi stávající kabel a zástrčku vozidla, nic nevyměňujete.

✔Pasivní přechod konektoru: Neobsahuje žádnou elektroniku, která by mohla sama selhat.

✔Určeno pro užitková a dodávková vozidla vyrobená před normou OBD2, která ještě nemají 16pinový konektor.

UPOZORNĚNÍ

✕Pouze pro 12pinový konektor OBD1; vozidla se 16pinovou zástrčkou tento adaptér nepotřebují.

✕Které řídicí jednotky lze načíst, se liší podle vozidla a roku výroby. U systémů vyrobených před normou OBD2 není funkční rozsah pevně daný.

✕Adaptér zajišťuje pouze přechod konektoru; sám o sobě nepřináší žádné protokoly.

✕Kabel k němu není součástí: navíc potřebujete 16pinový diagnostický kabel vaší diagnostické techniky.

Použití a funkce

Pomocí tohoto adaptéru se se softwarem Jaltest připojíte k řídicím jednotkám za 12pinovým ALDL konektorem. Co je k dispozici, závisí na vozidle a roku výroby; Jaltest u každého modelu zobrazuje, které systémy jsou v pokrytí.

Co adaptér dělá

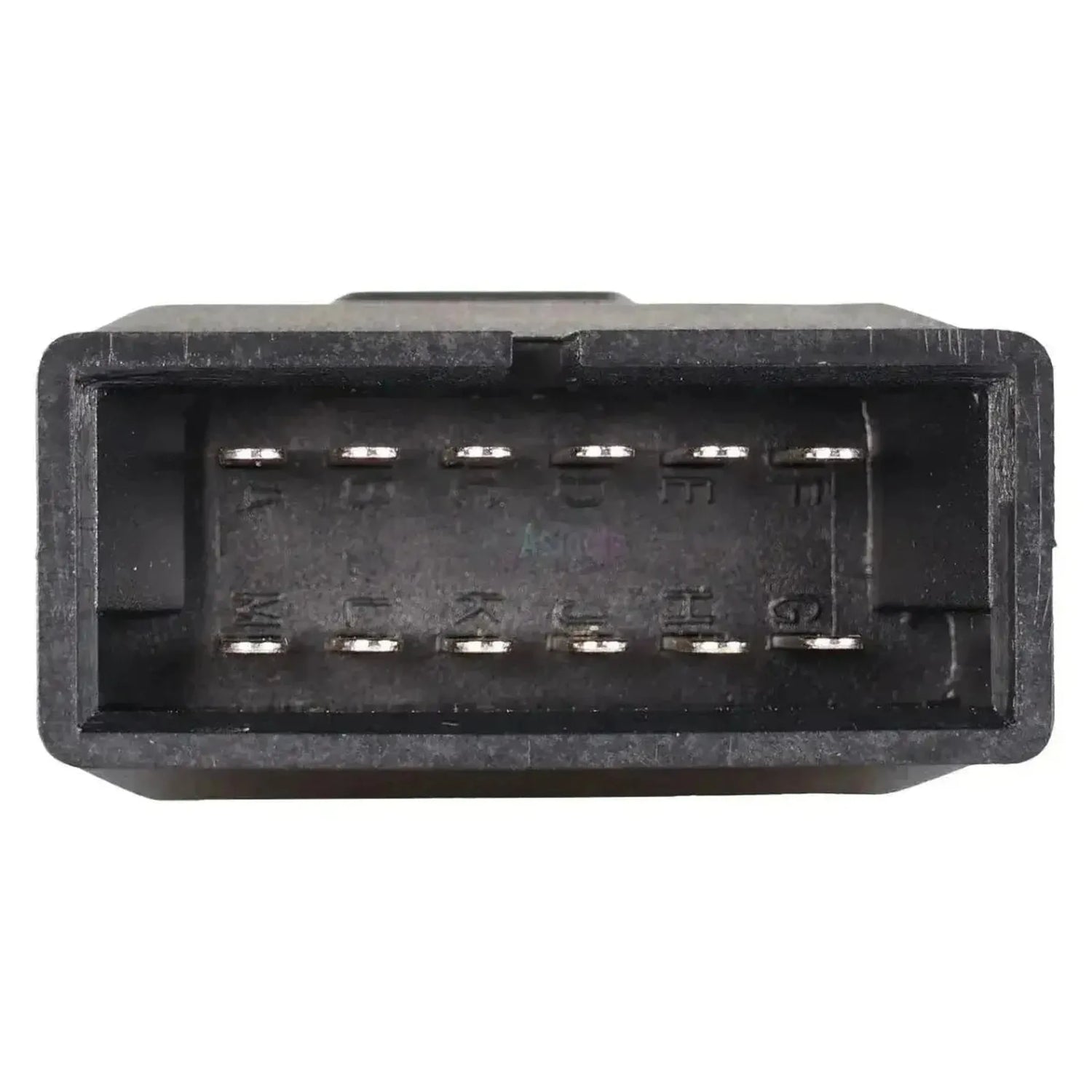

Strana vozidla: 12pinový OBD1, dvě řady po šesti.

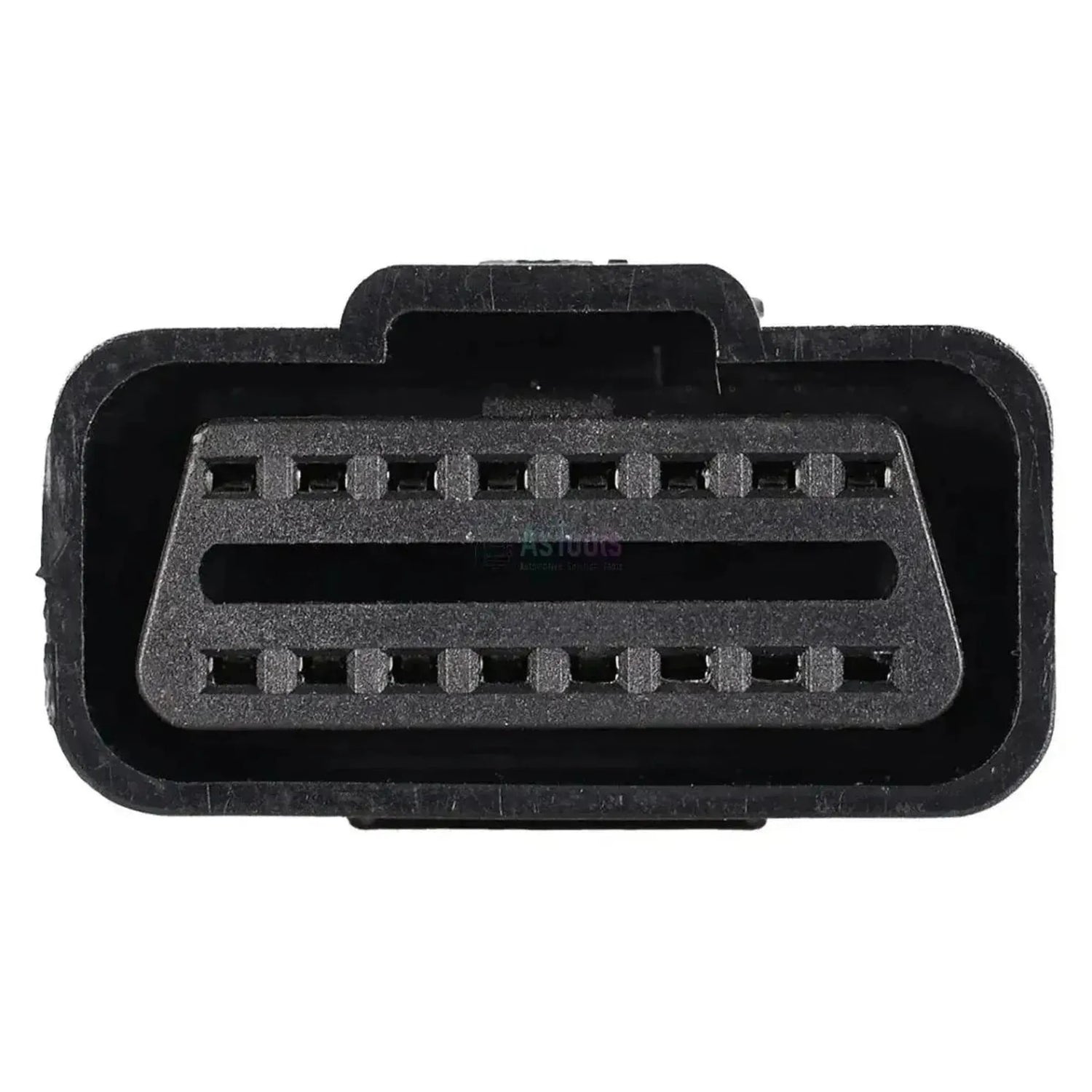

Strana rozhraní: 16pinový OBD2.
Řídicí jednotky: Za ALDL konektorem.
Pokrytí: Liší se podle vozidla a roku výroby.

Co můžete dělat

Chybové kódy: Čtení a mazání.
Naměřené hodnoty: Zobrazení hodnot senzorů.
Identifikace: Údaje z řídicí jednotky.
Funkční rozsah: Závisí na vozidle.

Jak ho použít

Vyhledání konektoru: 12pinová zástrčka je v kabině pod palubní deskou.
Umístění adaptéru: Zasuňte OBD215 do ALDL konektoru.
Připojení kabelu: Zasuňte 16pinový diagnostický kabel do adaptéru.
Spuštění softwaru: Otevřete Jaltest CV a připojte Jaltest Link.
Čtení: Vyberte vozidlo a načtěte řídicí jednotky.

Kompatibilní vozidla a použití

Rozhodující je zástrčka, ne model. Tento adaptér patří k 12pinovému ALDL konektoru se dvěma řadami po šesti piny, který je v kabině pod palubní deskou. Jaký konektor vaše vozidlo má, vyplývá z roku výroby a trhu. Od té doby dostal každý nový vůz 16pinový konektor a tento adaptér už není potřeba.

Použití:

General Motors: S 12pinovým ALDL konektorem z doby před normou 16pinů.
Americký trh: Nové modely dostaly 16pinový konektor od modelového roku 1996.
Evropský trh: Benzín do 1. ledna 2001, nafta do 1. ledna 2004.
Segment: Dodávkový automobil, v rámci modulu Jaltest CV.

💡

Dobré vědět: 12pinový konektor je v kabině, pod palubní deskou na straně řidiče. Od modelového roku 1996 ve Spojených státech a od zavedení EOBD v Evropě (benzín 2001, nafta 2004) dostala tato vozidla 16pinový konektor. Proto si před objednáním nejprve ověřte, jaký konektor je ve vašem vozidle.

Obsah balení

1x Jaltest (OBD215) | GM 12-pinový OBD1 - 16-pinový OBD2 Adapter | Dodávkový automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Adaptér
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Dodávkový automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V8.1
Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 12pinový OBD1
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu: 5,8 cm
Řídicí jednotky: Řídicí jednotky za 12pólovým konektorem ALDL
Referenční číslo: OBD215
