Jaltest | SKU: JDC102A

Jaltest (JDC102A) | Haldex Modular (ABS) 4-pin OBD – 16-pin OBD2 Adaptér | Přívěs

Name: Jaltest (JDC102A) | Haldex Modular (ABS) 4-pin OBD – 16-pin OBD2 Adaptér | Přívěs
Brand: Jaltest
SKU: JDC102A
Price: 71.95 EUR
Availability: InStock

€71,95 včetně DPH

€59,46 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

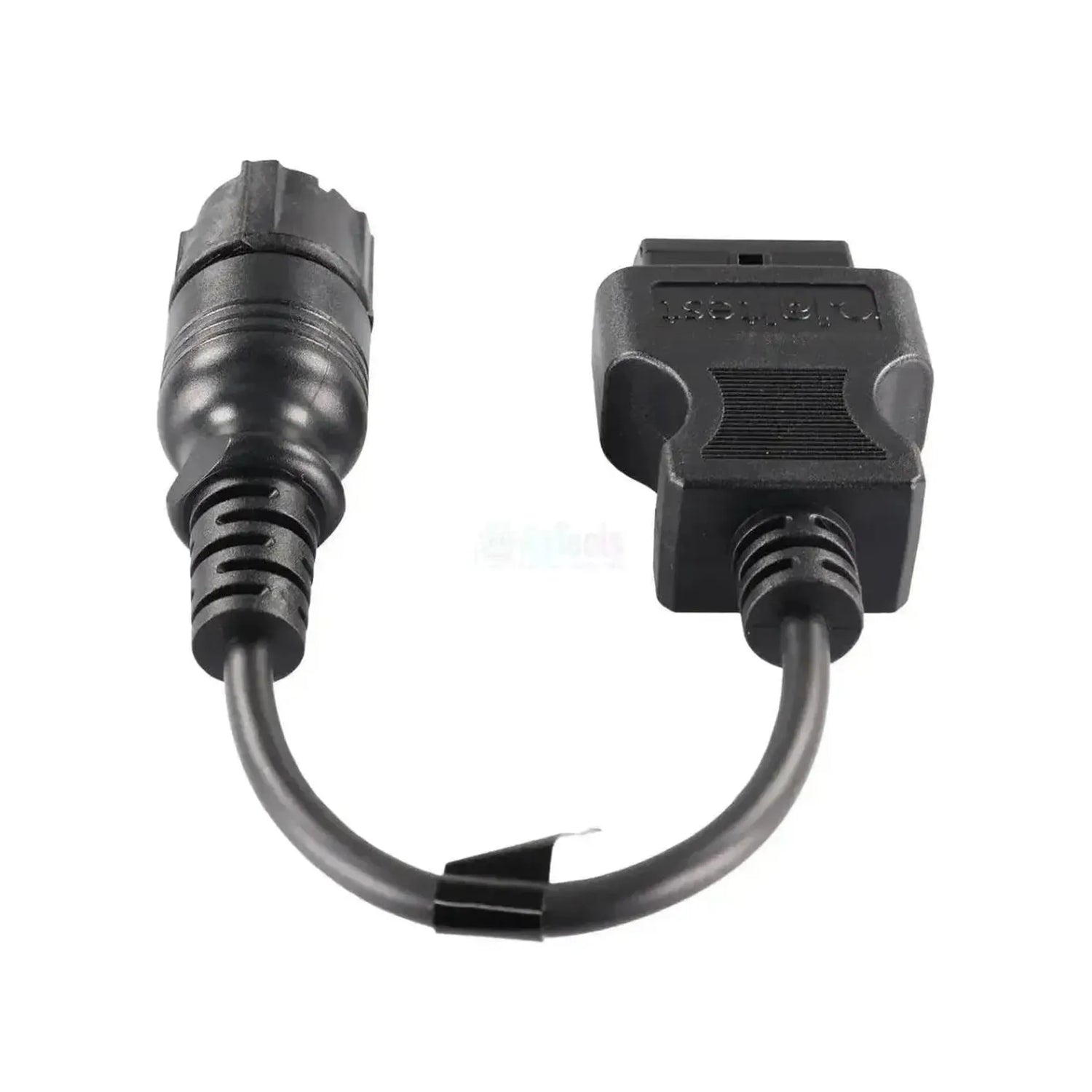

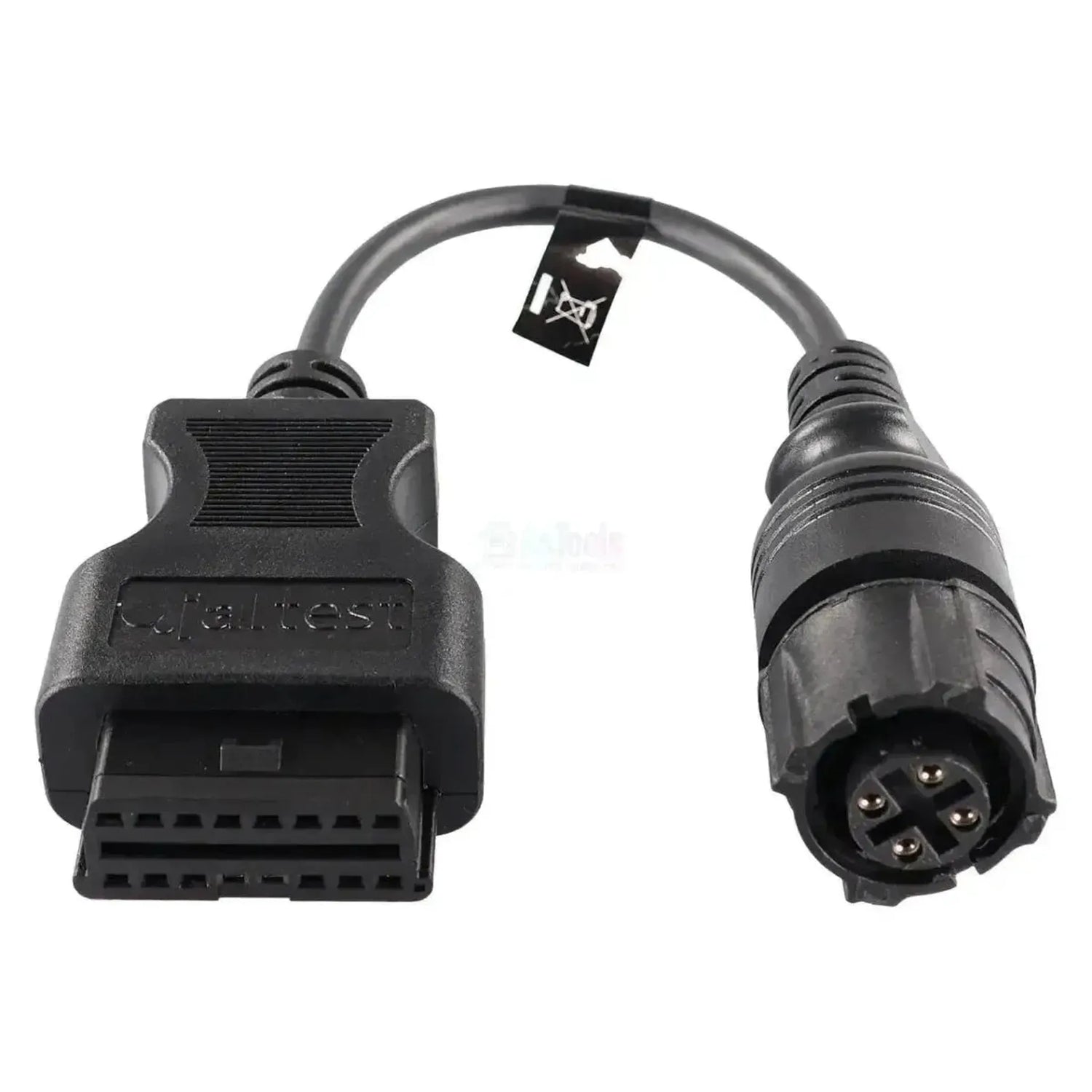

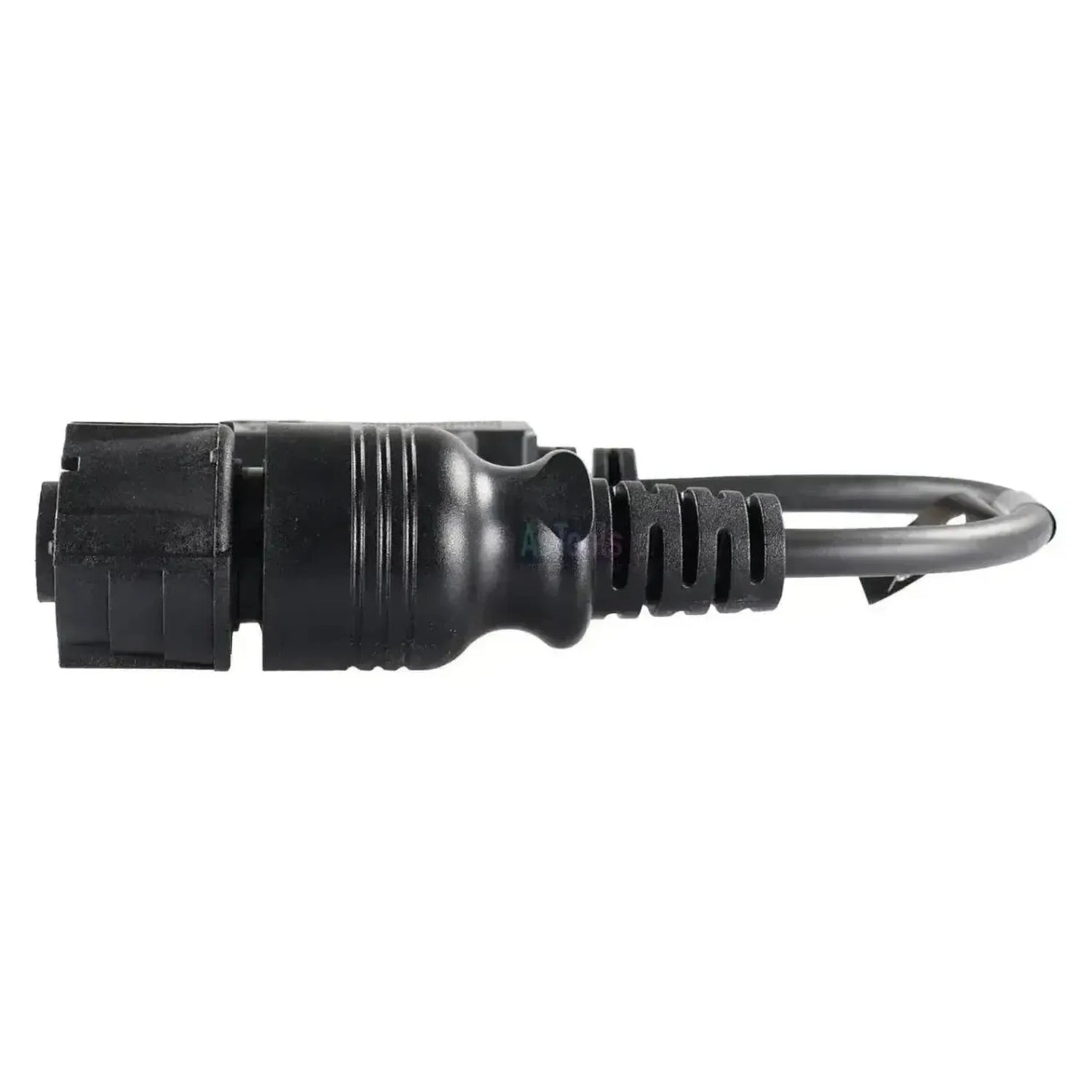

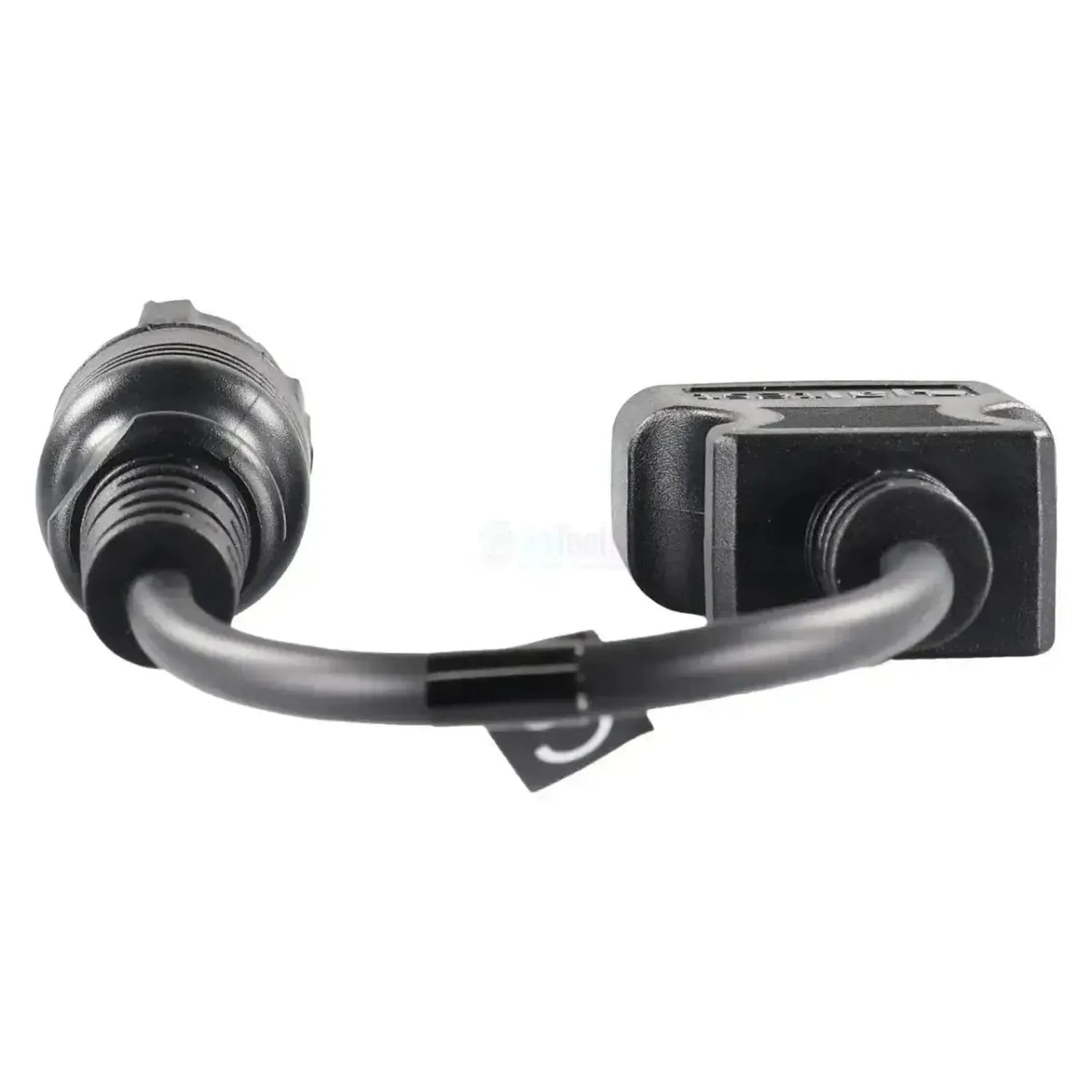

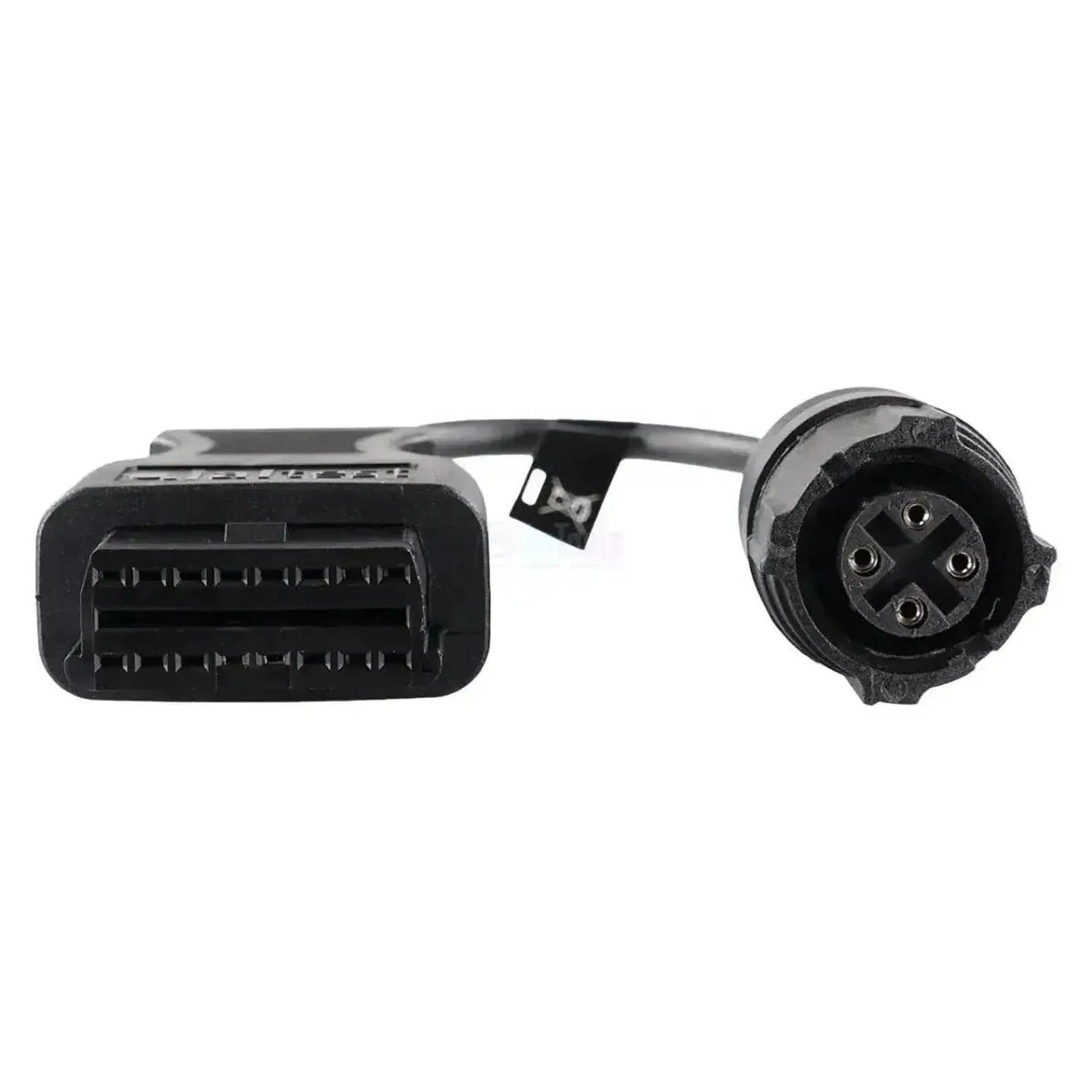

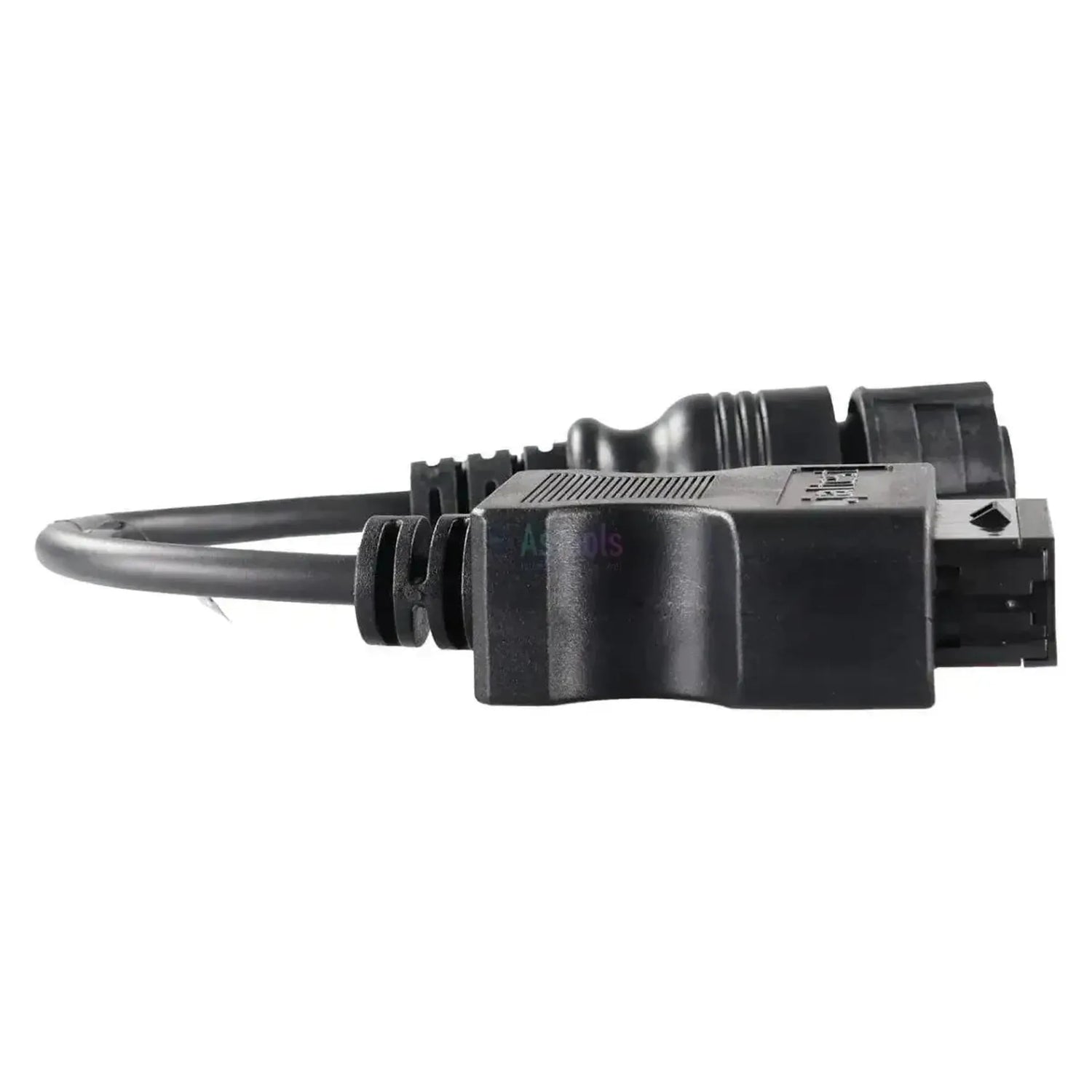

De Jaltest JDC102A verbindt de 4-pins diagnoseaansluiting van het Haldex Modular-trailerremsysteem met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit één ronde zwarte stekker met een gekartelde borgring, waarin vier pennen rond een kruisvormige geleider staan. Dat de aansluiting pennen draagt en geen bussen, is het snelste onderscheid met de eveneens 4-polige JDC108A. Het snoer is 28 tot 30 cm lang.

Achter die koppeling bereikt de Jaltest-software het anti-blokkeersysteem MODULAR/PLC, dat volledig wordt uitgelezen: Foutcodes, meetwaarden, ECU-gegevens en onderhoudsgegevens. Bepalend is de Haldex-eenheid op het chassis en niet de bouwer van de oplegger. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔De ronde 4-polige stekker met pennen is aan de buitenkant te herkennen, zodat u de kabel vóór het bestellen kunt narekenen.

✔Het MODULAR/PLC-systeem wordt volledig uitgelezen: Foutcodes, meetwaarden, ECU-gegevens en onderhoudsgegevens.

✔Bepalend is de Haldex-eenheid op het chassis, waardoor de kabel op uiteenlopende trailermerken past.

✔Bruikbaar met Jaltest Link V8.1 en V9, dus met de oudere en de huidige interfacegeneratie.

AANDACHTSPUNTEN

✕Alleen voor de 4-polige Modular-aansluiting met pennen; de EB+/TRS-eenheid heeft ook vier polen maar draagt bussen en valt onder JDC108A.

✕De Modal-uitvoering gebruikt twee vlakke 3-polige huizen en valt onder JDC101A.

✕Voor de Haldex-systemen MGX en PLC/PLC Plus vermeldt de dekking geen diagnosefuncties.

✕De overige Haldex-systemen, zoals ABS MODAL, PLC Select, ITCM, U-ABS, EB+/TRS, EPV en TPMS, bereikt u met deze kabel niet; zij hebben elk een eigen aansluiting.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de remregeling van de oplegger of aanhanger. Welke Haldex-eenheid op het chassis zit, bepaalt de systeemgeneratie en niet het trailermerk.

Regeleenheden die u kunt benaderen

MODULAR/PLC: Anti-blokkeersysteem trailer.

Wat u kunt doen

Foutcodes: Uitlezen met omschrijving.
Meetwaarden: Met melding buiten bereik.
ECU-gegevens: Gegevens van de regeleenheid.
Onderhoudsgegevens: Intervallen en servicerapport.

Zo gebruikt u hem

Stekker controleren: Kijk of de ronde aansluiting pennen heeft.
Aansluiten: Zet de JDC102A vast met de borgring.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Spanning: Zorg dat de trailer spanning heeft.
Uitlezen: Kies Haldex en het systeem MODULAR/PLC.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke oplegger of aanhanger waar de Haldex Modular-eenheid met een ronde 4-polige aansluiting met pennen op het chassis zit. Een gelijkvormige ronde aansluiting met bussen hoort bij JDC108A.

Haldex (afbakening):

MODULAR/PLC: Anti-blokkeerregeling voor opleggers en aanhangers.
Chassismerk: Niet bepalend; de kabel volgt de Haldex-eenheid.
Bouwjaar: Niet bepalend; het gaat om de aansluiting.

💡

Goed om te weten: Kijk in de ronde aansluiting op het chassis of u pennen of bussen ziet: Pennen horen bij deze kabel, bussen bij de JDC108A. Beide zijn 4-polig, dus het pinaantal alleen brengt u niet verder. Controleer dat aan de trailer voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC102A) | Haldex Modular (ABS) 4-pins OBD – 16-pins OBD2 Verloopkabel | Trailer

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Přívěs

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 4pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
