Jaltest | SKU: JDC571.9

Jaltest (JDC571.9) | Linde 7+7-pinový OBD – 26-pinový DB26 redukční kabel | Zvedací a manipulační zařízení

Name: Jaltest (JDC571.9) | Linde 7+7-pinový OBD – 26-pinový DB26 redukční kabel | Zvedací a manipulační zařízení
Brand: Jaltest
SKU: JDC571.9
Price: 156.95 EUR
Availability: InStock

€156,95 včetně DPH

€129,71 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

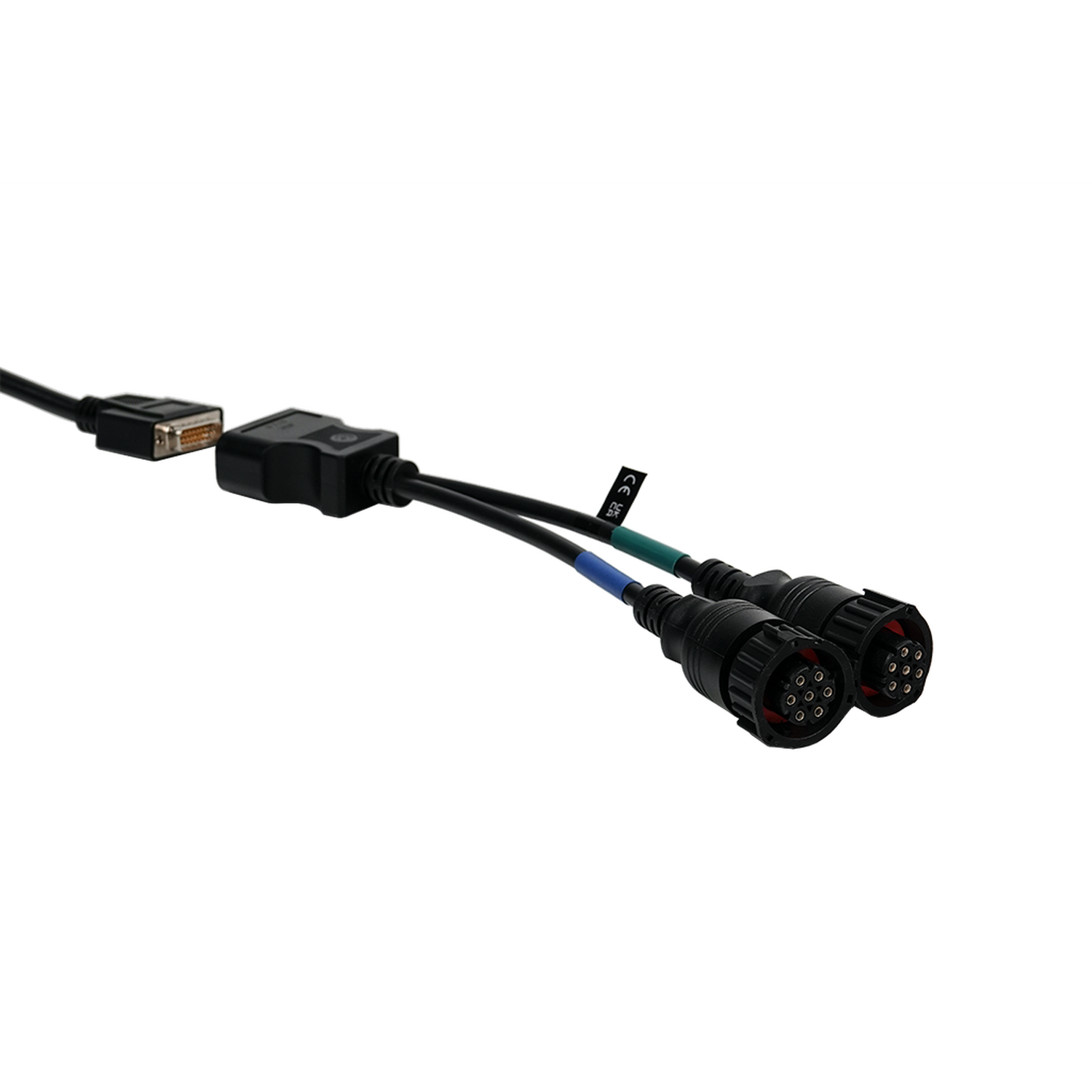

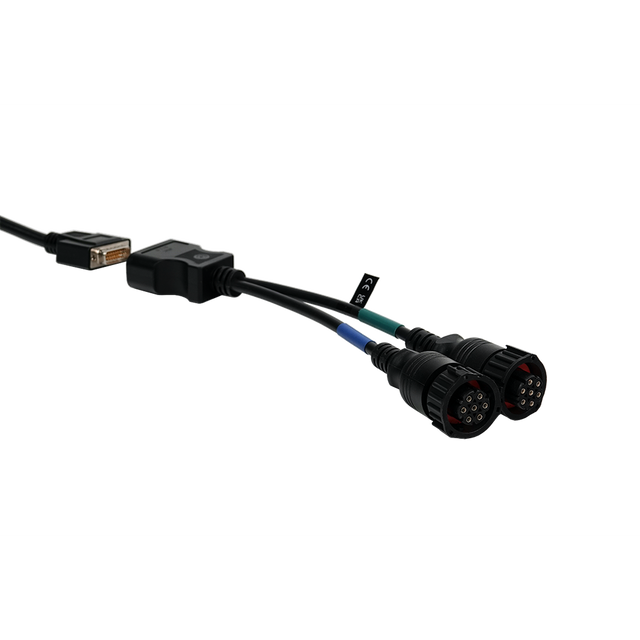

De Jaltest JDC571.9 is de diagnosekabel voor Linde-trucks met een dubbele ronde aansluiting. Achter de 26-pins DB26-koppeling splitst de kabel zich in twee takken, die allebei eindigen op een ronde 7-pins stekker met een zwarte kartelring en een rode afdichting. De ene tak draagt een blauwe markeerring, de andere een groene, zodat u ze bij het aansluiten uit elkaar houdt.

De DB26-stekker gaat rechtstreeks op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Met de kabel aangesloten bereikt de Jaltest-software de Linde-modules LHC voor de hydrauliek, LTC voor de transmissie en LDC voor het display, en afhankelijk van de aandrijving de motorregelingen van de diesel-, gas- en benzine-uitvoeringen of de vermogensmodule LAC van de elektrische trucks. Omdat beide aansluitingen in één kabel samenkomen, hoeft u niet om te steken. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Beide 7-pins aansluitingen in één kabel, herkenbaar aan de blauwe en de groene markeerring, zodat u niet hoeft om te steken.

✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.

✔Bereikt de Linde-modules LHC (hydrauliek), LTC (transmissie) en LDC (display).

✔Ook de motorregelingen van de dieseltrucks staan in de dekking, van EDC 15 VM tot EDC 17 CP20.

AANDACHTSPUNTEN

✕Bij deze referentie hoort geen openbare modellenlijst; ga af op de dubbele ronde aansluiting op de truck zelf.

✕Elektrische Linde-trucks hebben geen motorregeling; daar werkt u met andere modules, zoals de LAC-vermogensmodule.

✕Alleen voor de dubbele 7-pins uitvoering; voor een enkele ronde 7-pins is de JDC552A de juiste kabel en voor de rechthoekige 4-pins de JDC554A.

✕De interfacezijde is een 26-pins DB26, geen 16-pins OBD2; op een OBD2-kabel past deze stekker niet.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Linde-heftrucks en magazijntrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Linde.

Regeleenheden die u kunt benaderen

LHC (CAN): Hydrauliek, hef- en kantelfuncties.
LTC (CAN): Transmissieregeling.
LDC (CAN): Instrumentenpaneel.
LAC: Vermogensmodule, elektrische trucks.
EDC 15 VM, 16 U31, 17 CP20: Dieselmotorregeling.
GCP, EControls ECM 4G: Motor gas- en benzinetrucks.
LPF (CAN): Uitlaatgasnabehandeling.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Intervallen bijhouden, met rapport.
Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

Aansluitingen tellen: Controleer bij de bestuurdersplaats dat er twee ronde 7-pins aansluitingen zitten.
Aansluiten: Steek de blauw en groen gemerkte takken elk in een ronde aansluiting.
Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de interface.
Contact aan: Zet de truck aan met de sleutelschakelaar.
Uitlezen: Kies in Jaltest MHE het merk Linde en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-truck met twee ronde 7-pins aansluitingen naast elkaar. Telt u er maar één, of is de stekker rechthoekig met vier penposities, dan hoort er een andere kabel bij.

Linde:

Dubbele ronde 7-pins aansluiting: De uitvoering waarvoor deze kabel is gemaakt.
Enkele ronde 7-pins aansluiting: Hoort bij de JDC552A.
Rechthoekige 4-pins aansluiting: Hoort bij de JDC554A.

💡

Goed om te weten: De twee ronde aansluitingen zitten in de cabine, bij de bestuurdersplaats. U herkent ze aan de zwarte kartelring en de rode afdichting. Tel het aantal ronde stekkers aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC571.9) | Linde 7+7-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zdvihací zařízení

Přípojky

Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 26pinový DB26
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 7+7pinový OBD

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano

Použití

Referenční číslo: JDC571.9

Další parametry

Toepassing: Linde-trucks met dubbele ronde 7-pins aansluiting
Regeleenheden: LHC (hydrauliek), LTC (transmissie), LDC (display), LAC (vermogensmodule), EDC 15 VM, EDC 16 U31 en EDC 17 CP20, GCP en EControls ECM 4G (motor), LPF (uitlaatgasnabehandeling)
Nodig om te gebruiken: Jaltest Link met licentie voor Jaltest MHE
