Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | Adaptační kabel JLG/Haulotte 4-kolíkový OBD – 26-kolíkový DB26 | Manipulační technika

€162,95 včetně DPH
€134,67 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

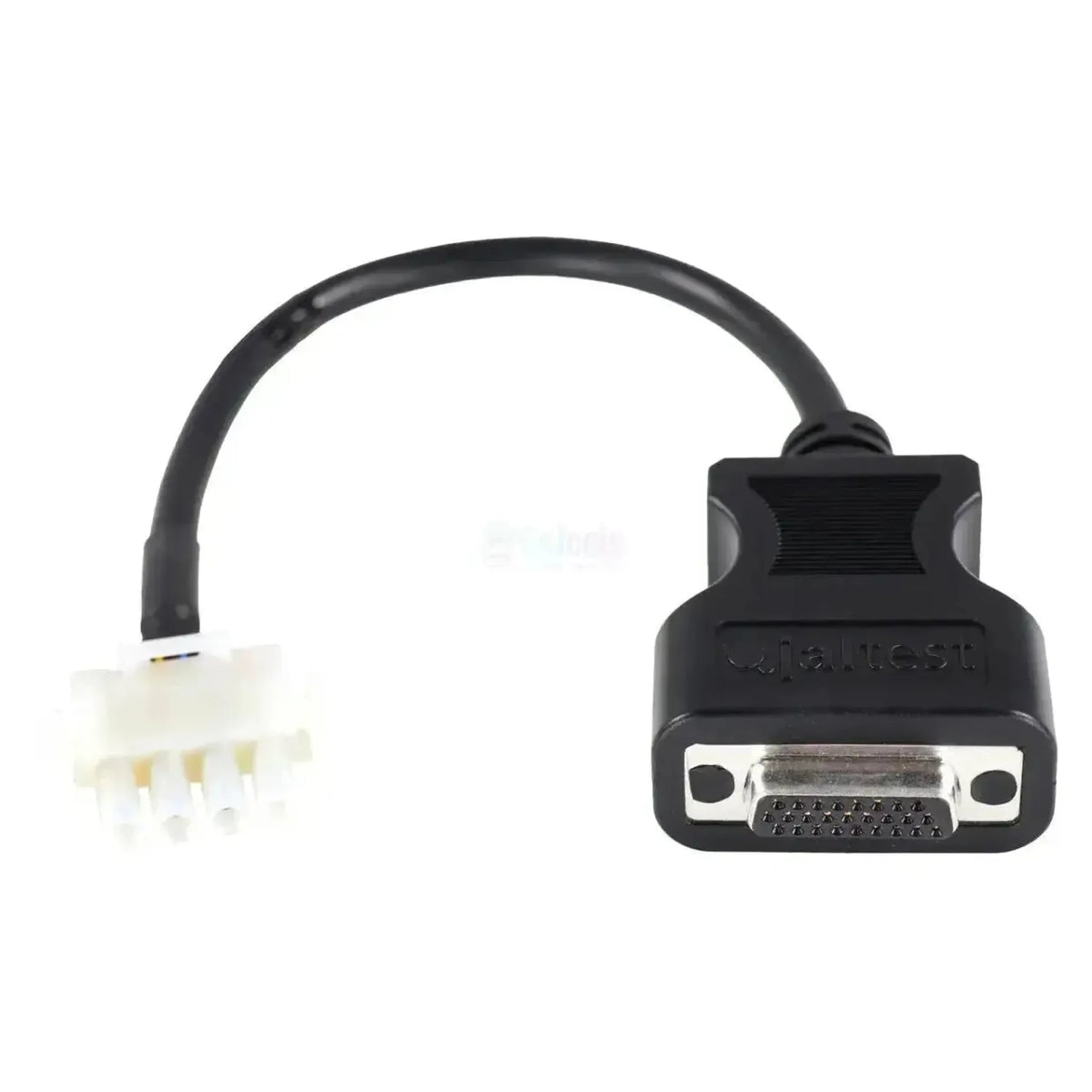

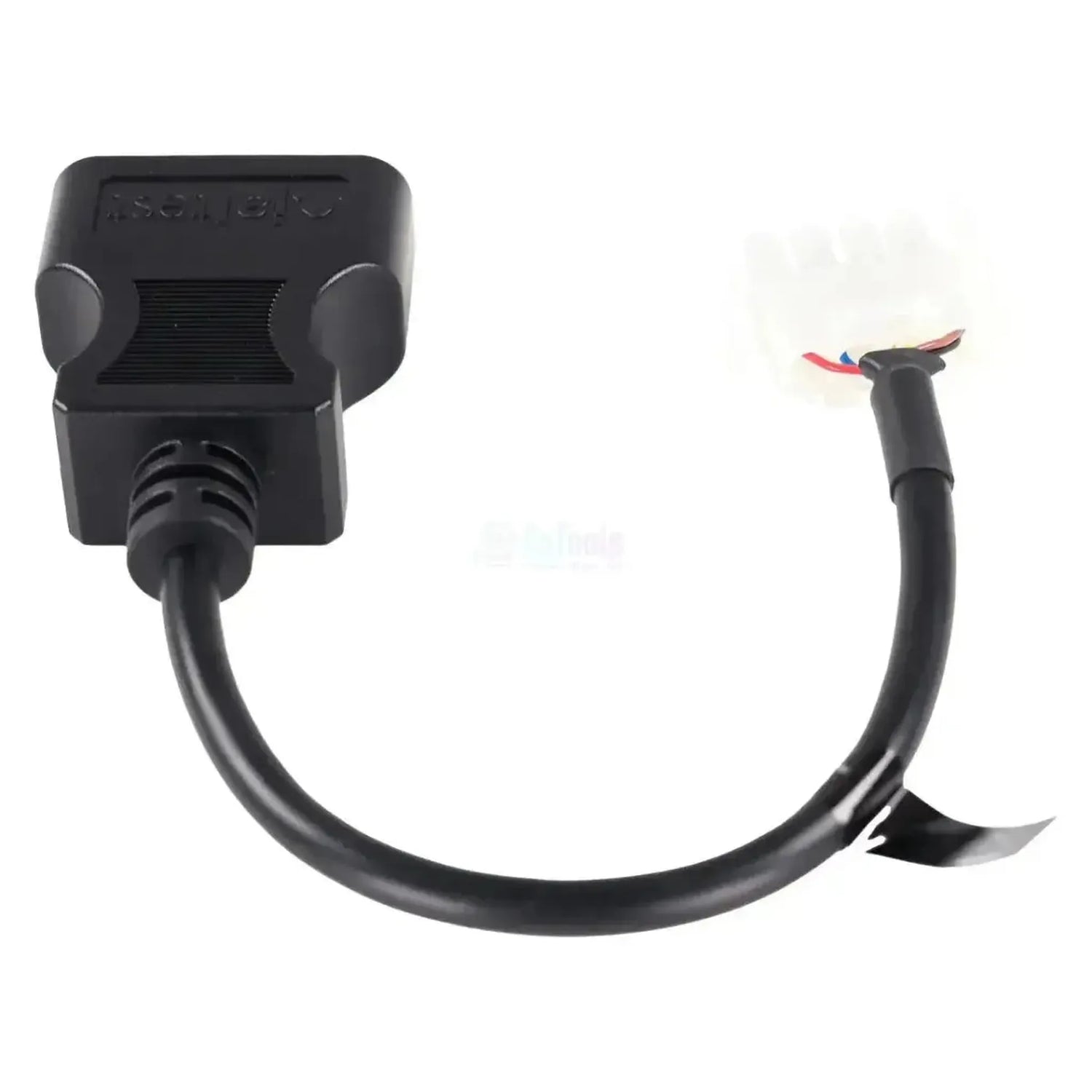

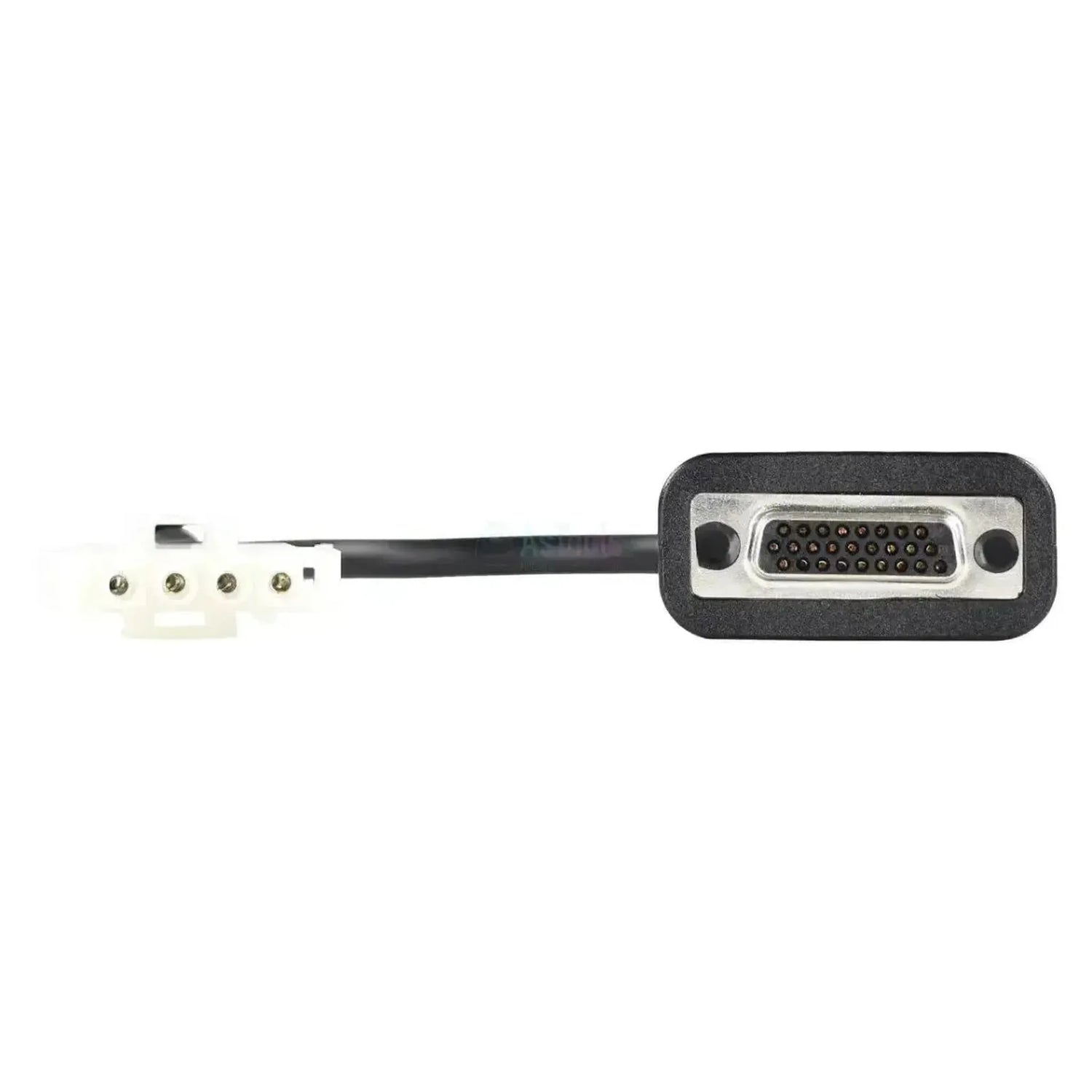

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link V9. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; de DB26-koppeling past op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Het snoer meet 28 tot 30 cm.

Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Gaat rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link V9, zonder 16-pins tussenstuk.
✔Dekt JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers met dezelfde vierpolige stekker.
✔Bij de schaarhoogwerkers geeft de HYDRAULICS-regeling het volledige functiepakket, inclusief diagnosewaarschuwingen en aanvullende acties.
✔Volgt de motorleverancier: Deutz (EMR2 t/m EMR5), Kubota (E-CDIS), Kohler en EControls staan alle in dezelfde dekking.

AANDACHTSPUNTEN

✕Op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel.
✕Welke motorregeling aanwezig is, hangt af van de motorleverancier; stel dat eerst vast voordat u een storing zoekt.
✕De DB26-stekker hoort bij de Jaltest Link V9; op een interface met een 16-pins ingang sluit deze kabel niet aan.
✕Haulotte-machines met de dubbele 6+6-pins aansluiting hebben de JDC559A nodig.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering.

Regeleenheden die u kunt benaderen

  • HYDRAULICS: JLG-schaarhoogwerkers, volledig.
  • HYDRAULICS (CAN): Haulotte-hoogwerkers.
  • Deutz EMR2 t/m EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, met aanvullende acties.
  • ECM Kohler: Ook Stage V, commonrail.
  • EControls ECM 4G: Benzine- en gasuitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: E-CDIS, EMR4 en schaar-hydrauliek.
  • Waarschuwingen: Hydrauliek JLG-schaarhoogwerkers.

Zo gebruikt u hem

  1. Stekker zoeken: Bij JLG achter het accudeksel bij het grondpaneel.
  2. Aansluiten: Steek de JDC549.9 in de 4-pins stekker.
  3. Link koppelen: Zet de DB26-kant op de Jaltest Link V9.
  4. Contact aan: Schakel de machine in.
  5. Uitlezen: Kies JLG of Haulotte en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Onderstaande series voert Jaltest MHE in de dekking; het bouwjaar is niet bepalend.

JLG:

  • ES-serie schaarhoogwerkers: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serie ruwterrein-schaarhoogwerkers: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knik- en telescoophoogwerkers: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Verreikers: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serie verticale masten: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serie knikhoogwerkers: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serie en HT-serie: Schaar- en telescoophoogwerkers.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Goed om te weten: De vierpolige stekker is melkwit en rechthoekig met een vergrendellip; bij JLG zit hij achter het accudeksel naast het bedieningspaneel op grondniveau. Heeft uw Haulotte-machine twee zespolige aansluitingen naast elkaar, dan is de JDC559A de juiste kabel. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel
  • Zdvihací zařízení

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
26pinový DB26
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
4pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů
Zda lze provádět další procedury, které Jaltest nabízí pro jednotlivé řídicí jednotky, například testy nebo adaptace.Doplňkové procedury

Použití

Referenční číslo
JDC549.9

Další parametry

Toepassing
JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
Regeleenheden
HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
