Jaltest | SKU: JDC305A

Jaltest (JDC305A) | Knorr-Bremse (ABS) 18+18-pinový OBD - 16-pinový OBD2 Adaptérový kabel | Užitkové vozidlo

Name: Jaltest (JDC305A) | Knorr-Bremse (ABS) 18+18-pinový OBD - 16-pinový OBD2 Adaptérový kabel | Užitkové vozidlo
Brand: Jaltest
SKU: JDC305A
Price: 311.95 EUR
Availability: InStock

€311,95 včetně DPH

€257,81 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

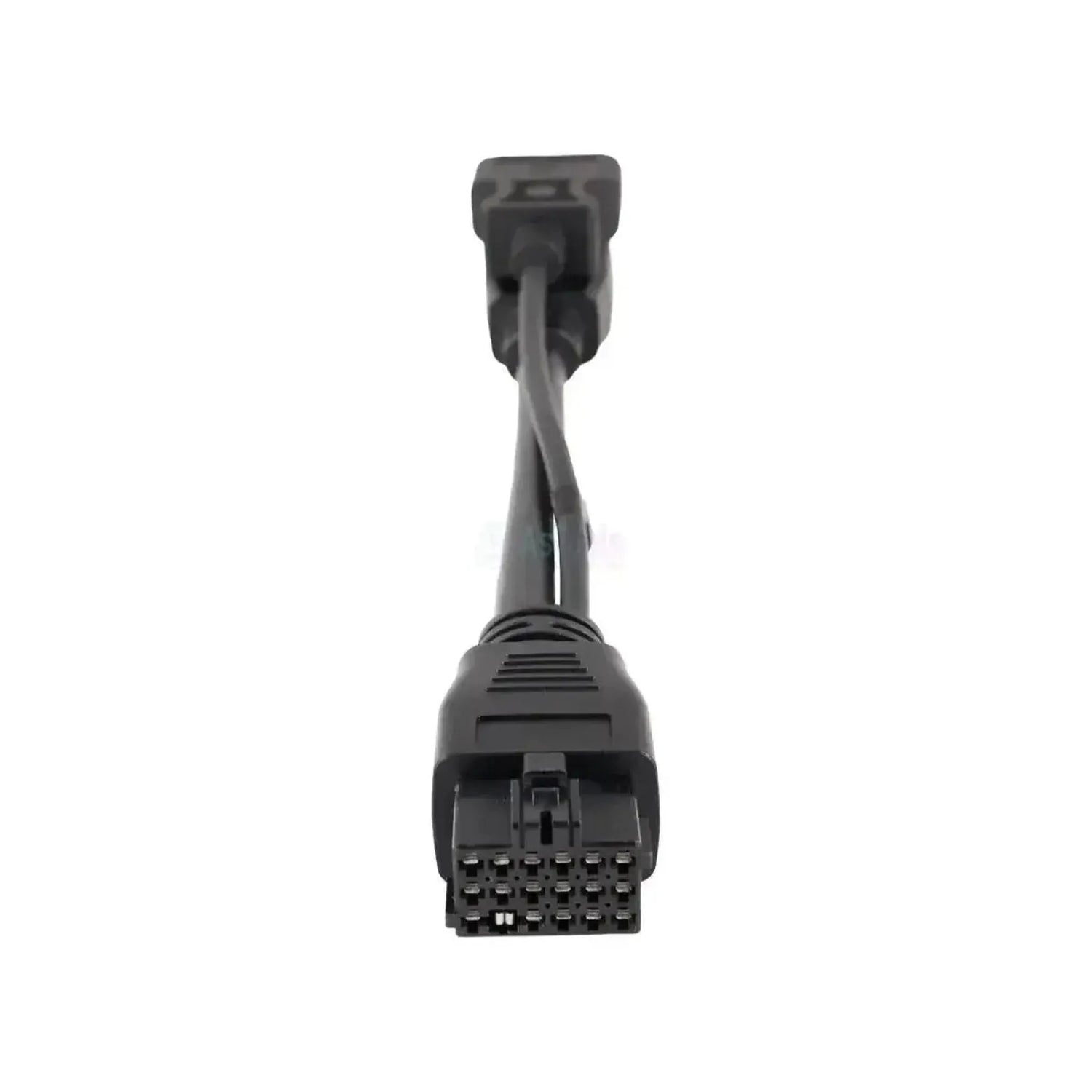

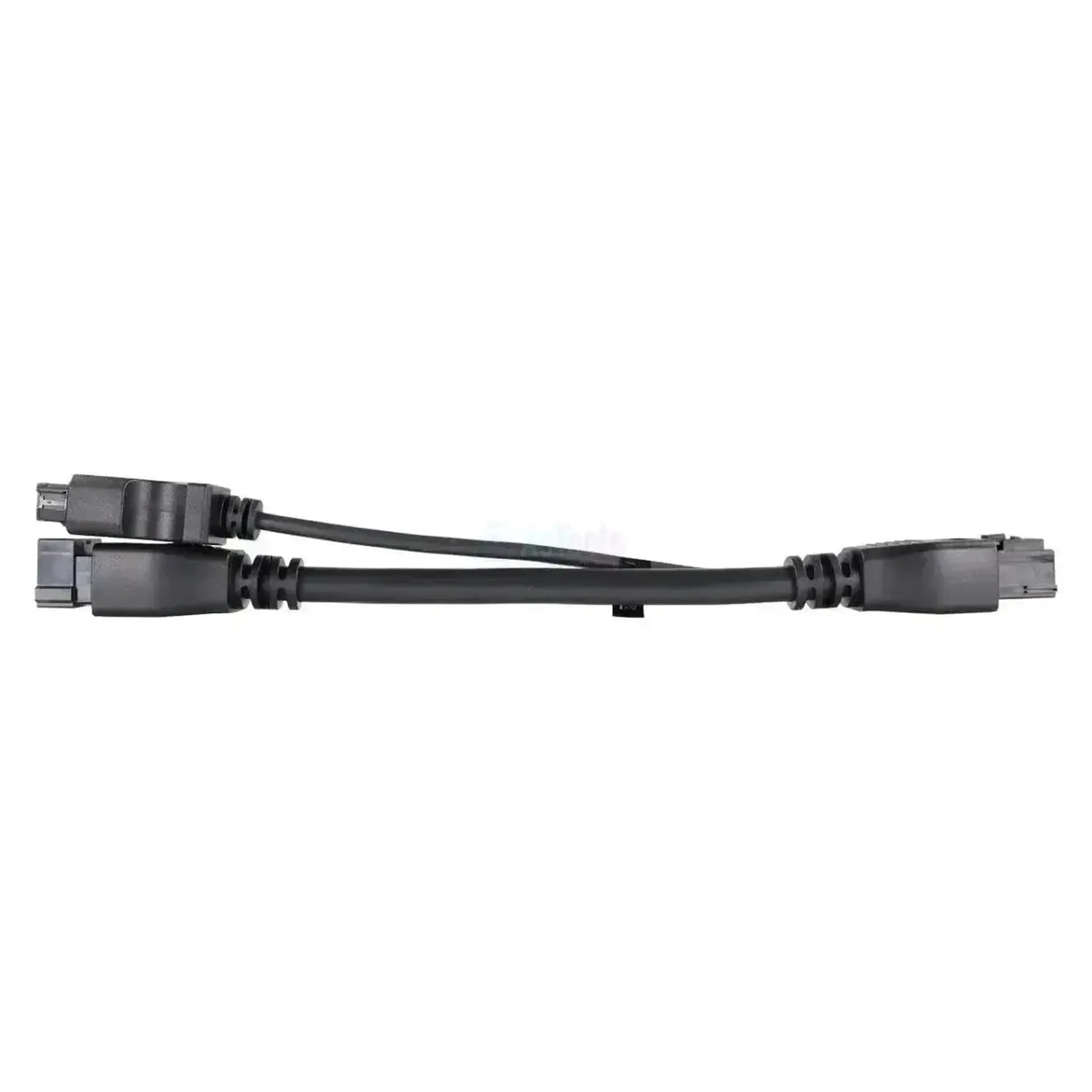

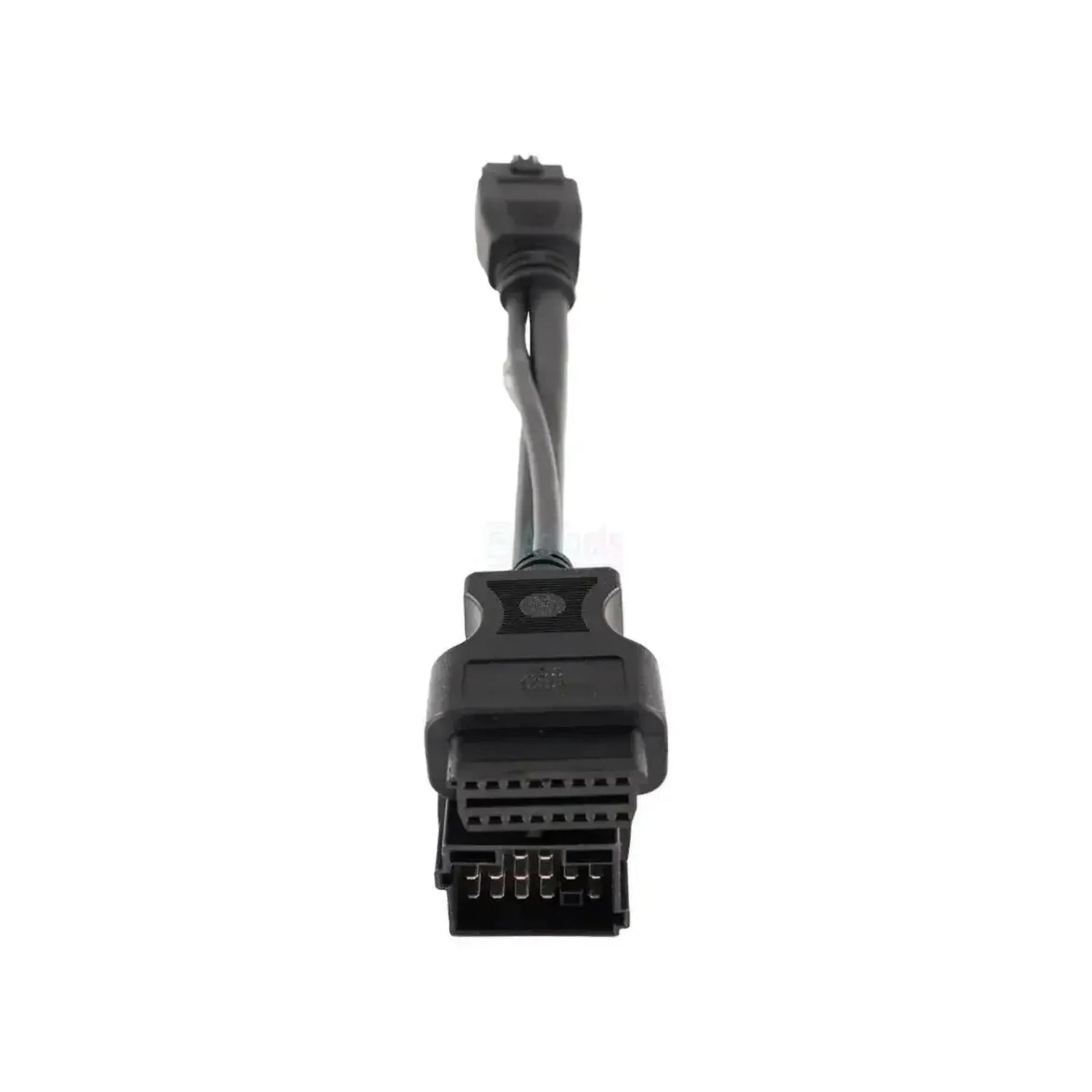

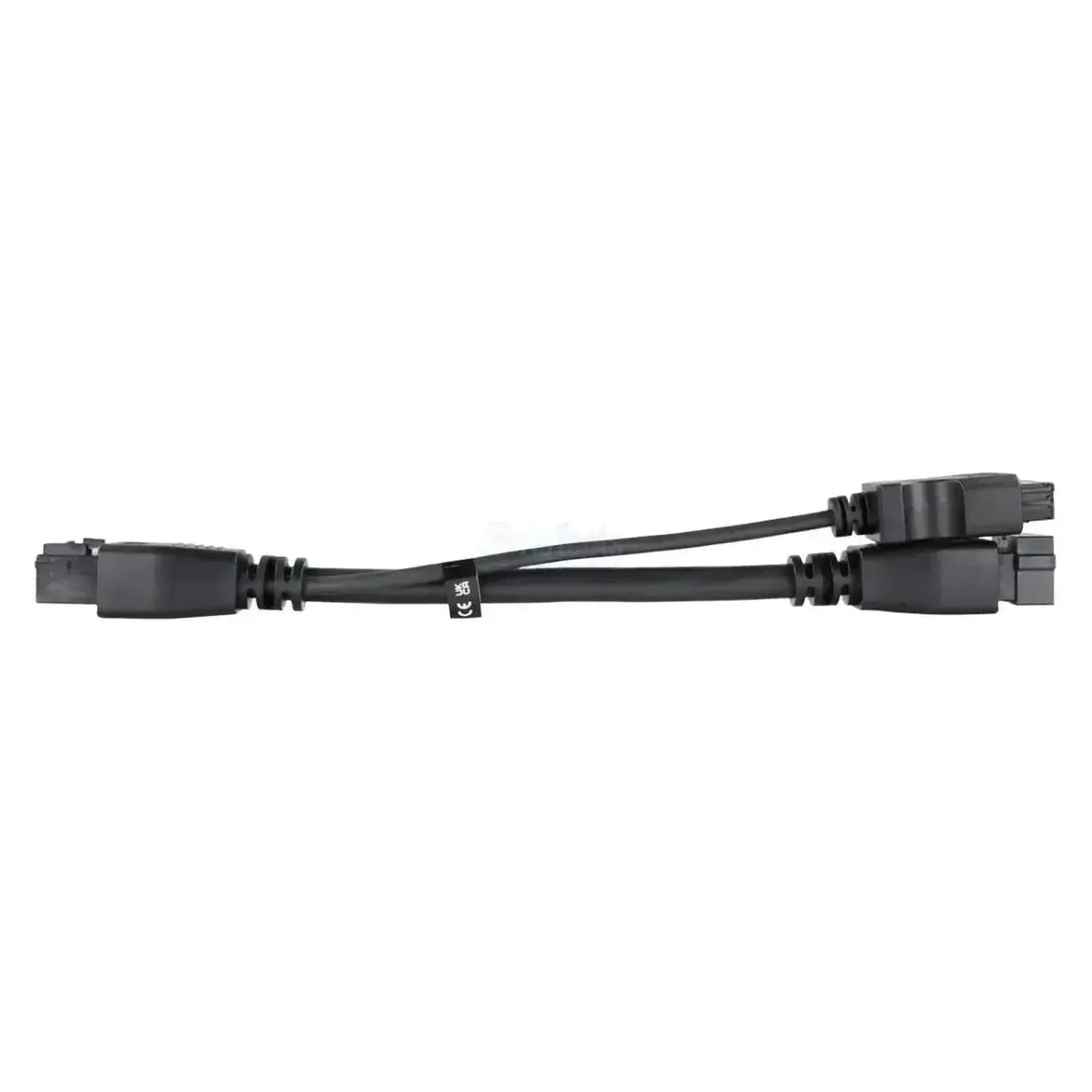

Kabel Jaltest JDC305A není motorová, ale **kabel brzdové soustavy**: Připojuje se na řídicí jednotku **Knorr-Bremse** antiblokovaného systému. Na straně vozidla končí dvěma obdélníkovými **18-pinovými** konektory, které se na sebe nasazují — jeden s **piny** v dvou řadách po devíti a jeden s **zásuvkami** ve stejném uspořádání. Odpojíte stávající spojení mezi řídicí jednotkou a svazkem kabelů a mezi ně připojíte tuto propojovací kabel, čímž systém zůstane připojen a vy můžete měřit. Na straně rozhraní je **16-pinový OBD2** konektor a délka kabelu je **29 až 31 cm**.

K tomuto spojení se připojuje software Jaltest u **ABS 6** ve verzích **K&L, KWPDC a SAE** a u starší verze **ABS24/EU12**. Protože rozhodující je **řídící jednotka brzdového systému** a ne výrobce podvozku, stejná kabel funguje na užitkových vozidlech různých marek. Rozsah funkcí se liší podle verze: U ABS 6 (K&L) je součástí kalibrační procedura, u KWPDC a SAE není. Některé funkce vyžadují samostatný modul **Knorr-Bremse Diagnostics** (ref. 71502007). Kabel spadá pod **Jaltest CV**.

VÝHODY

✔Značka vozidla není rozhodující: Řídící jednotka Knorr-Bremse určuje, zda se kabel hodí.

✔Podporuje **ABS 6** ve třech verzích — K&L, KWPDC a SAE — a také starší **ABS24/EU12**.

✔U ABS 6 je k dispozici **čtení chyb, měřené hodnoty, ovládání součástí, parametry a reset**.

✔Kabel se připojuje **mezi řídící jednotkou a svazkem kabelů**, takže brzdový systém zůstane připojen a měření lze provádět.

POZNÁMKY

✕Některé funkce vyžadují samostatný modul **Knorr-Bremse Diagnostics** (ref. 71502007).

✕Rozsah funkcí se liší podle verze: **Kalibrace** je součástí u ABS 6 (K&L), ale ne u verzí KWPDC a SAE.

✕Pouze pro **18+18-pinový konektor**; novější brzdové jednotky ABS 8, EBS 2.1/2.2 a EPB od Knorr-Bremse mají vlastní konektor.

✕Pracujete na **brzdovém systému**: Zastavte vozidlo a zajistěte ho proti valení, než odpojíte konektory.

Použití a funkčnosti

Prostřednictvím tohoto spojení přistupujete se softwarem Jaltest k **řídící jednotce brzdového systému** vozidla, tedy **antiblokovanému systému**, nikoliv k motoru. Kterou verzi narazíte, určuje **generace** jednotky Knorr-Bremse a ne **značka vozidla**. Níže uvedené jednotky jsou z pokrytí **ABS**, přičemž pro každou verzi jsou dostupné příslušné **funkce**.

Řídící jednotky, které můžete přistupovat

ABS 6 (K&L), antiblokovaný systém: Verze s nejširším rozsahem funkcí včetně kalibrace.
ABS 6 (KWPDC), antiblokovaný systém: KWP verze stejné generace.
ABS 6 (SAE), antiblokovaný systém: SAE verze s živými měřenými hodnotami v pokrytí.
ABS24/EU12, antiblokovaný systém: Starší verze Knorr-Bremse, pro kterou je také určena tato kabel.

Co můžete dělat

Čtení a mazání chybových kódů: Přečtení paměti chyb řídící jednotky brzdového systému a její vymazání po opravě.
Zobrazení měřených hodnot: Aktuální hodnoty připojených senzorů, včetně senzorů rychlosti kol.
Ovládání součástí: Přímá aktivace ventilů a modulátorů pro ověření jejich činnosti.
Nastavení parametrů: Čtení a úprava konfigurace brzdové regulace ABS.
Provádění kalibrace: U ABS 6 (K&L) je kalibrační procedura součástí pokrytí.
Reset údržby: Vynulování servisních hlášení po dokončeném práci.
Funkce z modulu Knorr-Bremse Diagnostics: Jsou vyjmenovány pro všechny systémy v této skupině a vyžadují samostatný modul (ref. 71502007).

Kompatibilní vozidla a použití

Rozhodující je řídící jednotka, nikoliv značka vozidla. Tato kabel patří k **Knorr-Bremse ABS 6**- a **ABS24/EU12**-řídící jednotce brzdové soustavy; kdo podvozek vyrobil, je pro připojení irelevantní. Poznáte místo připojení podle dvou **18-pinových konektorů** se **dvěma řadami po devíti** na řídící jednotce, nikoliv podle **OBD konektoru** v kabině. Zkontrolujte na samotném vozidlu, než objednáte.

Aplikace:

Užitková vozidla s řídící jednotkou Knorr-Bremse ABS 6 nebo ABS24/EU12
Značka vozidla není rozhodující: Kabel následuje jednotku Knorr-Bremse bez ohledu na výrobce podvozku
Také na vozidlech s vlastním OBD konektorem: Brzdová řídící jednotka si zachovává svůj vlastní diagnostický konektor

💡

Užitečné vědět: 18-pinový konektor patří do samotné **řídící jednotky ABS** a je nezávislý na OBD konektoru v kabině. Knorr-Bremse používá pro každou generaci jiný konektor, takže spočítejte **dvě řady po devíti**. **Před objednávkou si zkontrolujte na samotném vozidlu, který konektor se nachází na řídící jednotce.**

Obsah balení

1x Jaltest (JDC305A) | Knorr-Bremse (ABS) 18+18-pinový OBD - 16-pinový OBD2 propojovací kabel | Užitkové vozidlo

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC305A
Typ	Propojovací kabel (v sérii s řídící jednotkou)
Použití	Knorr-Bremse ABS 6 a ABS24/EU12 brzdová řídící jednotka
Délka	29 až 31 cm
Rozhraní	Jaltest Link V8.1 a V9
Přípojka na straně vozidla	18+18-pinový OBD (jeden s piny, jeden se zásuvkami)
Připojení na straně rozhraní	16kolíkový OBD2
Řídicí jednotky	ABS 6 (K&L), ABS 6 (KWPDC), ABS 6 (SAE) a ABS24/EU12 (brzdová řídící jednotka)
Segment	Užitkové vozidlo
Modul Jaltest	Jaltest CV (užitkové vozidla)
Volitelně k doplnění	Modul Knorr-Bremse Diagnostics (ref. 71502007) pro plný rozsah funkcí
