Jaltest | SKU: JDC551A

Jaltest (JDC551A) | Adaptérový kabel Liebherr 6 pinů OBD – 16 pinů OBD2 | Stavební a terénní stroje

Name: Jaltest (JDC551A) | Adaptérový kabel Liebherr 6 pinů OBD – 16 pinů OBD2 | Stavební a terénní stroje
Brand: Jaltest
SKU: JDC551A
Price: 392.95 EUR
Availability: InStock

€392,95 včetně DPH

€324,75 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

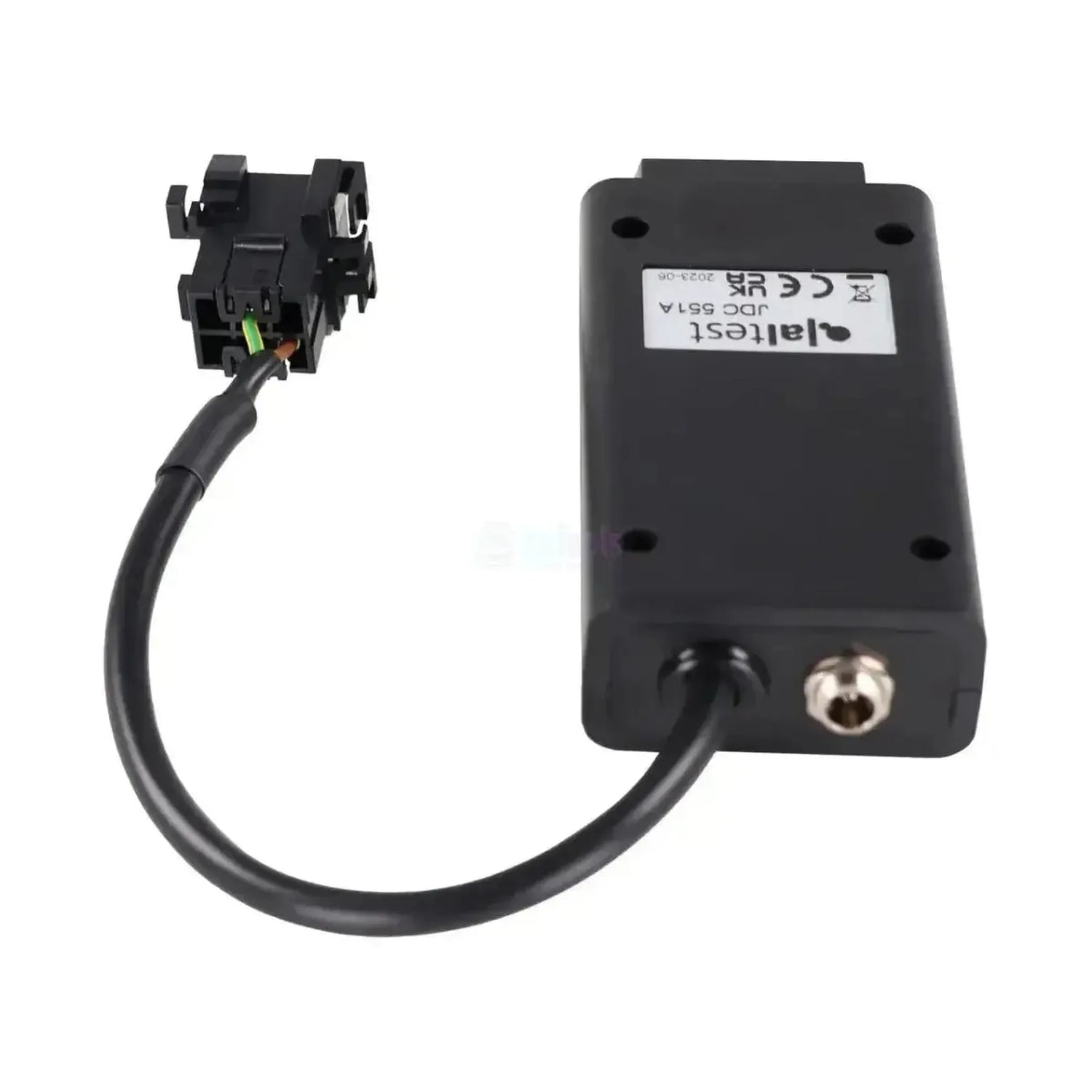

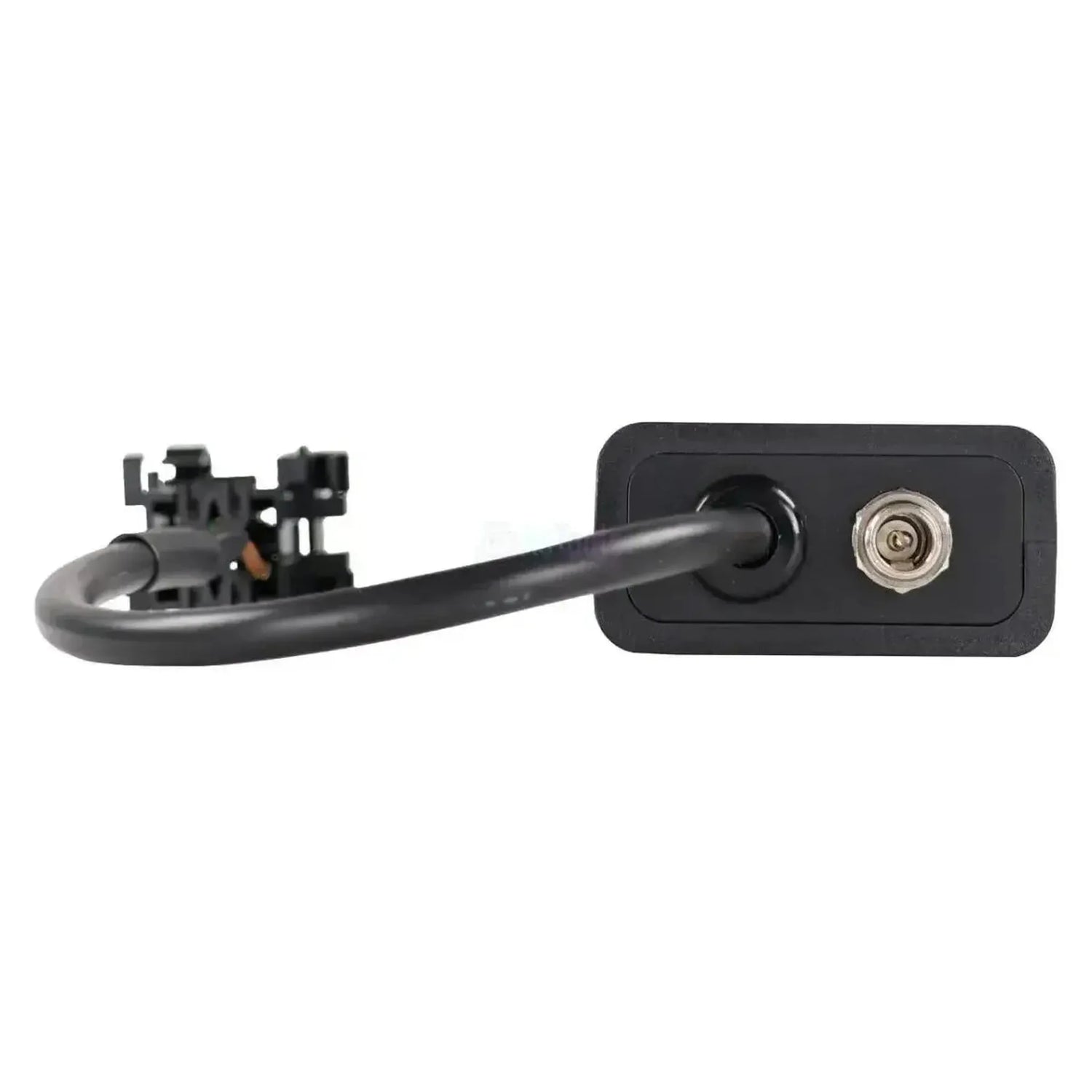

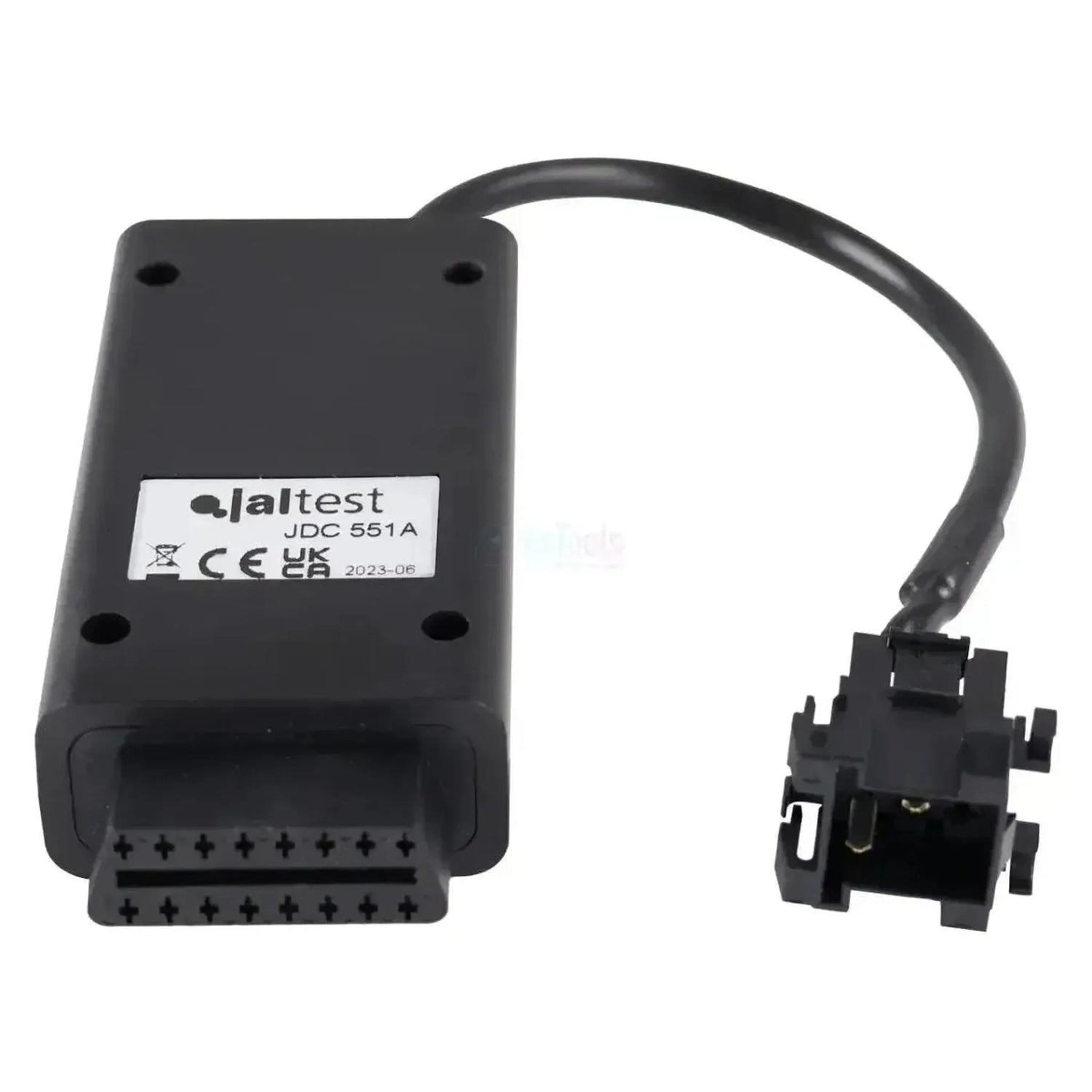

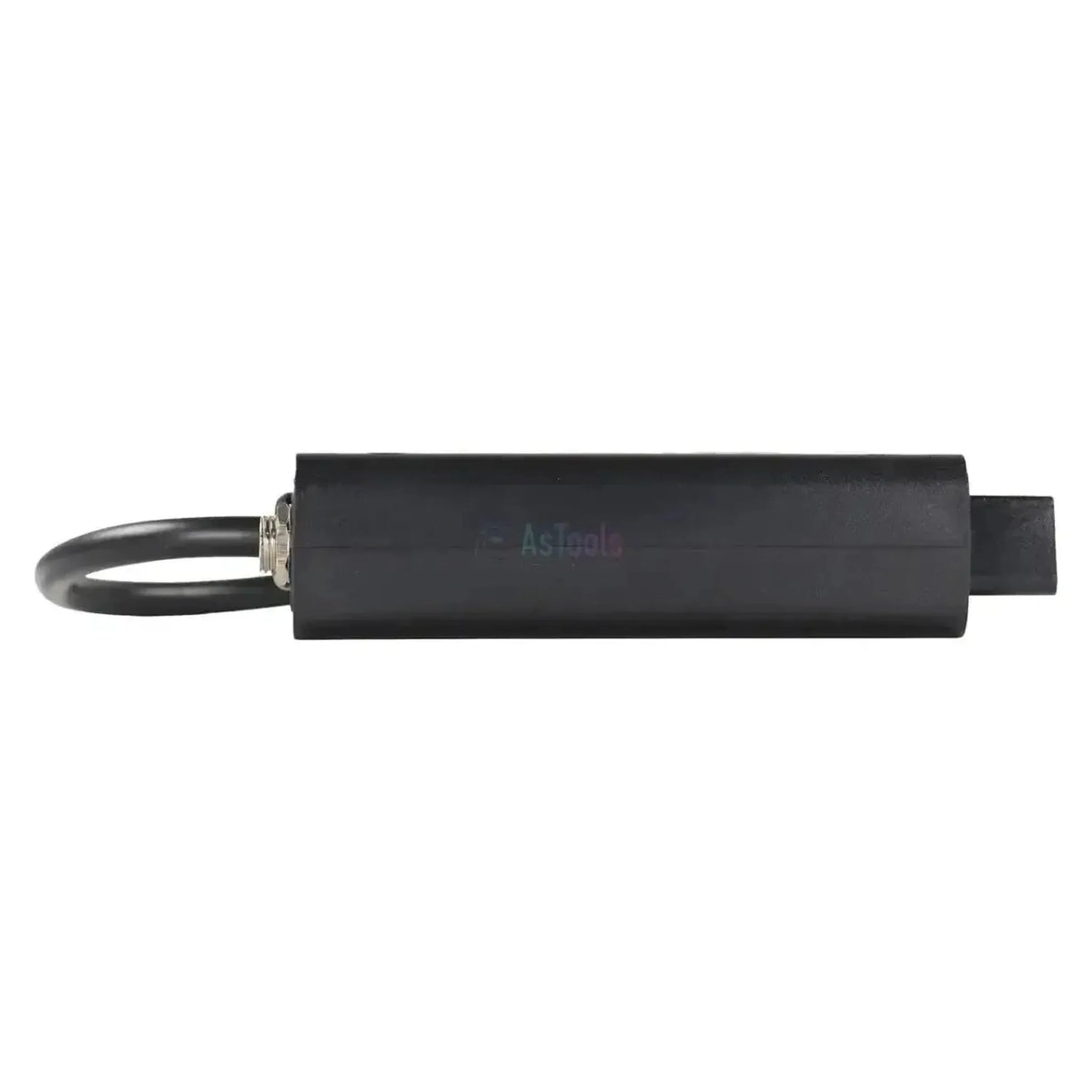

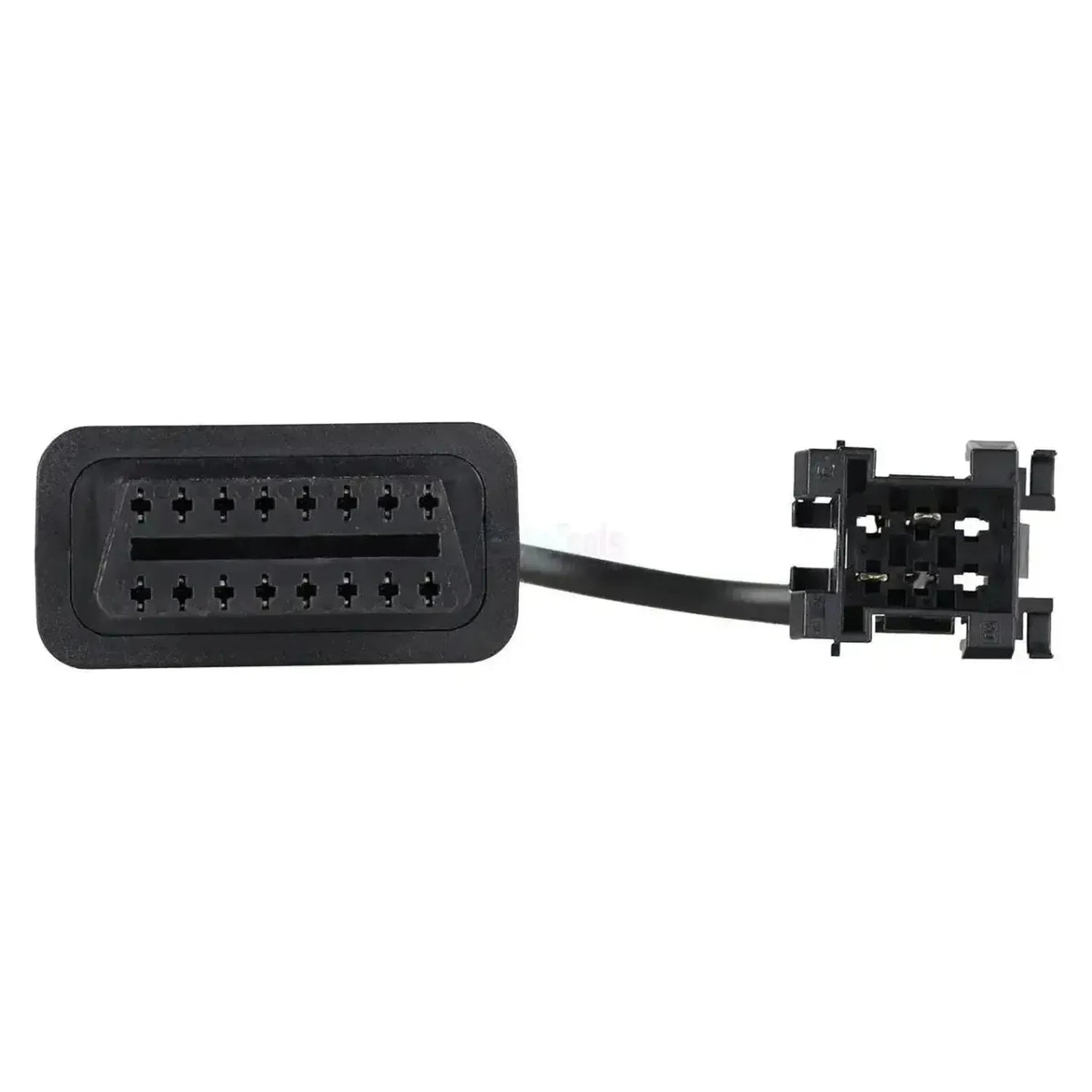

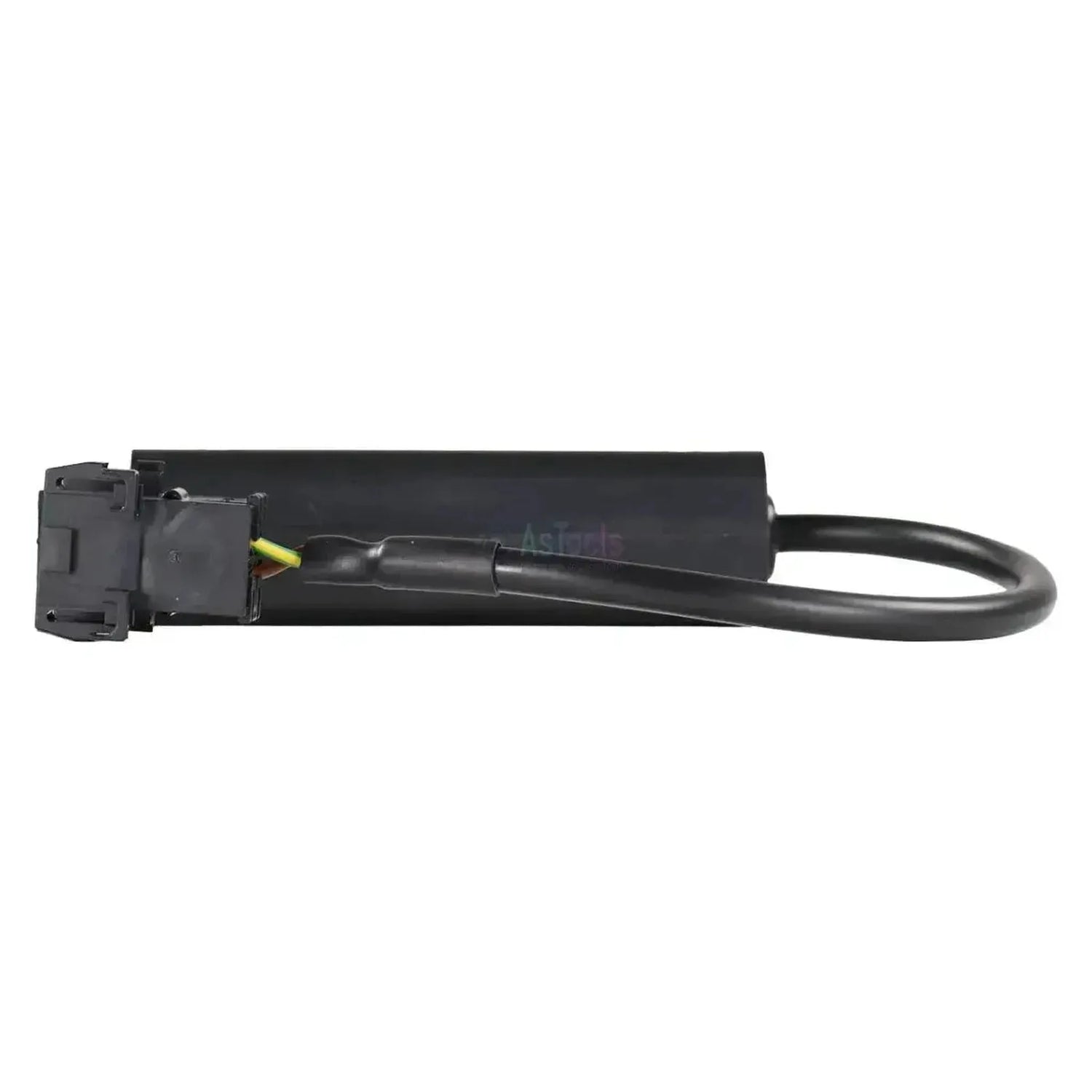

De Jaltest JDC551A koppelt de rechthoekige 6-pins diagnoseaansluiting van Liebherr-grondverzet-, overslag- en hijsmachines aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige stekker met een vergrendelclip en platte pennen; die aansluiting zit in de cabine of in het machineruim. Het snoer meet 28 tot 30 cm.

Hoever de Jaltest-software reikt, hangt af van het machinetype. Op een R-graafmachine komt u bij de machinecomputer MCM, op een L-wiellader bij UEC3 of Master4 plus de motorregelingen, en op een LTM-mobiele kraan ook bij transmissie, remsysteem, retarder en SCR-nabehandeling. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt de centrale machinecomputers van Liebherr: MCM, UEC3 en Master4.

✔Op de wielladers komt de motorregeling erbij: ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR.

✔Op de LTM-mobiele kranen reikt de dekking tot transmissie, remsysteem, retarder en SCR-nabehandeling.

✔Dekt een brede reeks: R- en A-graafmachines, L-wielladers, PR-rupsdozers, LH-overslagmachines, LTM-kranen en TA-knikdumpers.

AANDACHTSPUNTEN

✕Op de graafmachines geeft de MCM geen ECU-gegevens; serienummer en softwareversie leest u daar niet uit.

✕De dekking loopt sterk uiteen per machinetype: Wat op een LTM-kraan beschikbaar is, zit niet vanzelfsprekend op een graafmachine.

✕Alleen voor de rechthoekige 6-pins machineaansluiting; de ronde 9-pins motoraansluiting met mintgroene contacthouder loopt via de JDC542A.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en op de kranen ook de transmissie, het remsysteem en de nabehandeling. Welke eenheden aanwezig zijn, verschilt sterk per machinetype en generatie; onderstaande eenheden komen uit de Liebherr-dekking.

Regeleenheden die u kunt benaderen

MCM: Machinecomputer R-graafmachines.
UEC3 en Master4: Machinecomputer L-wielladers.
ECU2-HD, ECU3, LIDEC1: Liebherr-motorregeling.
LH ECU UPCR: Liebherr-motorregeling.
MR/PLD: Oudere motorregeling, LTM.
ADM en ADM 3: Motorregelinterface, LTM.
AS Tronic, TraXon: Transmissie LTM-kranen.
GSII en Ecomat 1: Transmissie LTM-kranen.
ABS D/E, ABS/ASR E: Remsysteem LTM-kranen.
EST-42, Voith, VERA: Retarderregeling LTM-kranen.
SCR Bluetec: Nabehandeling, LTM-kranen.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoudsgegevens: O.a. MCM, ECU2-HD, ECU3, LIDEC1.
Aanvullende acties: Bij SCR op de LTM-kranen.
Waarschuwingen: O.a. bij ADM en GSII.

Zo gebruikt u hem

Aansluiting zoeken: In de cabine of in het machineruim.
Aansluiten: Klik de JDC551A op de 6-pins stekker.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Liebherr, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinetype. Deze kabel past op elke Liebherr-machine met de rechthoekige 6-pins diagnoseaansluiting in de cabine of het machineruim. Onderstaande series voert Jaltest OHW in de dekking.

Liebherr:

R 900 B / R 924 B Litronic: Rupsgraafmachines, ca. 1998 tot 2003.
R 900 C / R 9xx C Litronic: Rupsgraafmachines, ca. 2003 tot 2007.
A 900 B / A 9xx B Litronic: Mobiele graafmachines (A 309 t/m A 934 C), ca. 1998 tot 2003.
L-serie: Wielladers L 538 t/m L 586.
PR-serie: Rupsdozers PR 724 t/m PR 776.
LH-serie: Overslagmachines LH 18 t/m LH 80.
LTM-serie: Mobiele kranen LTM 1030 t/m LTM 1750.
TA 230 / TA 240: Knikdumpers.

💡

Goed om te weten: Liebherr heeft twee diagnoseaansluitingen die vaak door elkaar gehaald worden. De machineaansluiting is rechthoekig en zwart, telt zes posities en heeft een vergrendelclip: Dat is deze kabel. Zit er op het blok een ronde stekker met mintgroene contacthouder en negen bussen, dan is dat de motoraansluiting van de JDC542A. Controleer aan de machine welke van de twee erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Stavební stroj

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V8.1
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: OHW stavební stroje

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 6pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu: 30 cm
Referenční číslo: JDC551A

Další parametry

Toepassing: Liebherr graaf-, laad-, overslag- en hijsmachines
Lengte: 28 - 30 cm
Regeleenheden: MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM en ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E en ABS/ASR E (CAN), EST-42, Retarder Voith, VERA en SCR Bluetec
Nodig om te gebruiken: Jaltest Link V8.1 met licentie Jaltest OHW
