Jaltest  |  SKU: JDC203A

Jaltest (JDC203A) | Redukční kabel Mercedes 14-pin OBD1 – 16-pin OBD2 | Užitková a pracovní vozidla

€133,95 včetně DPH
€110,70 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

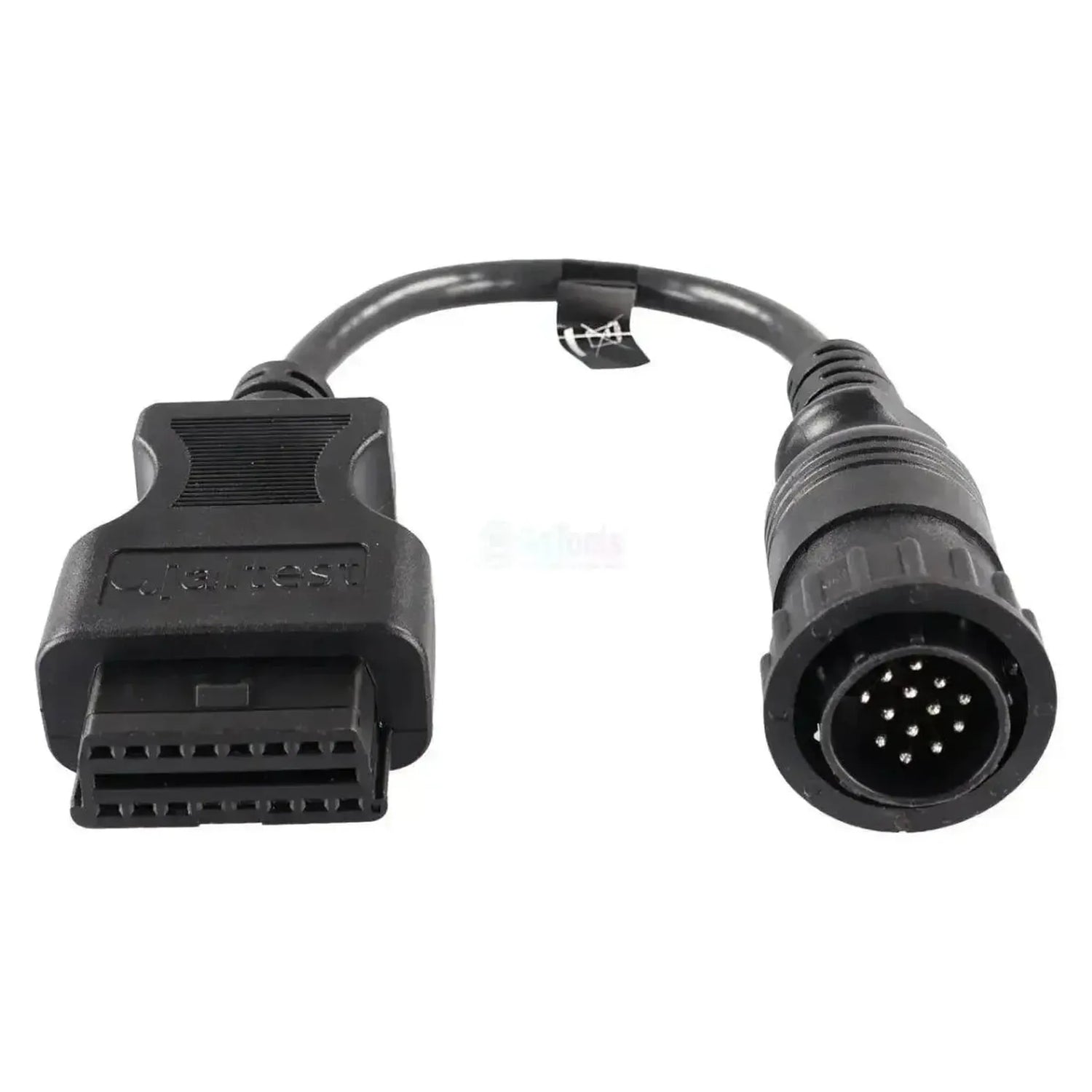

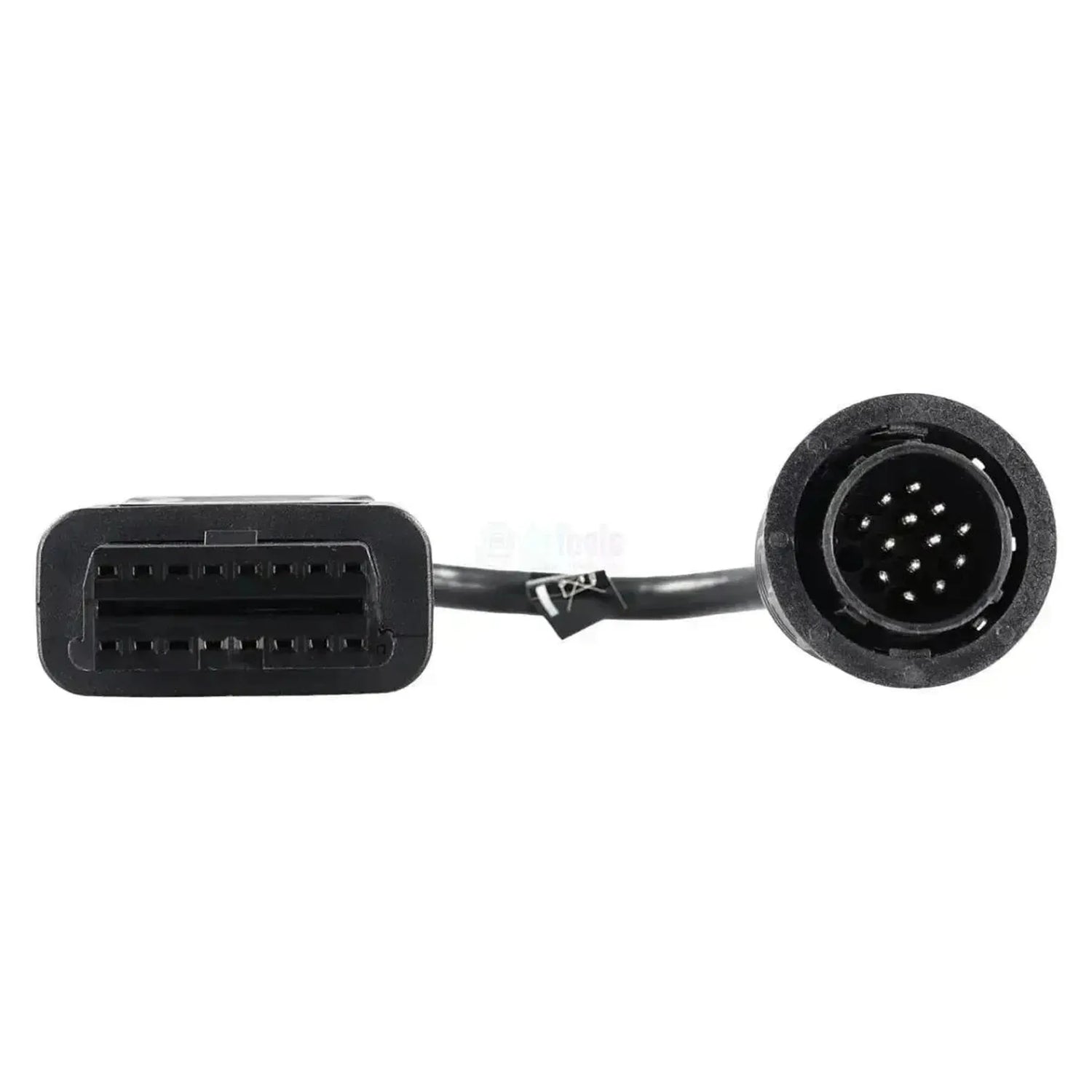

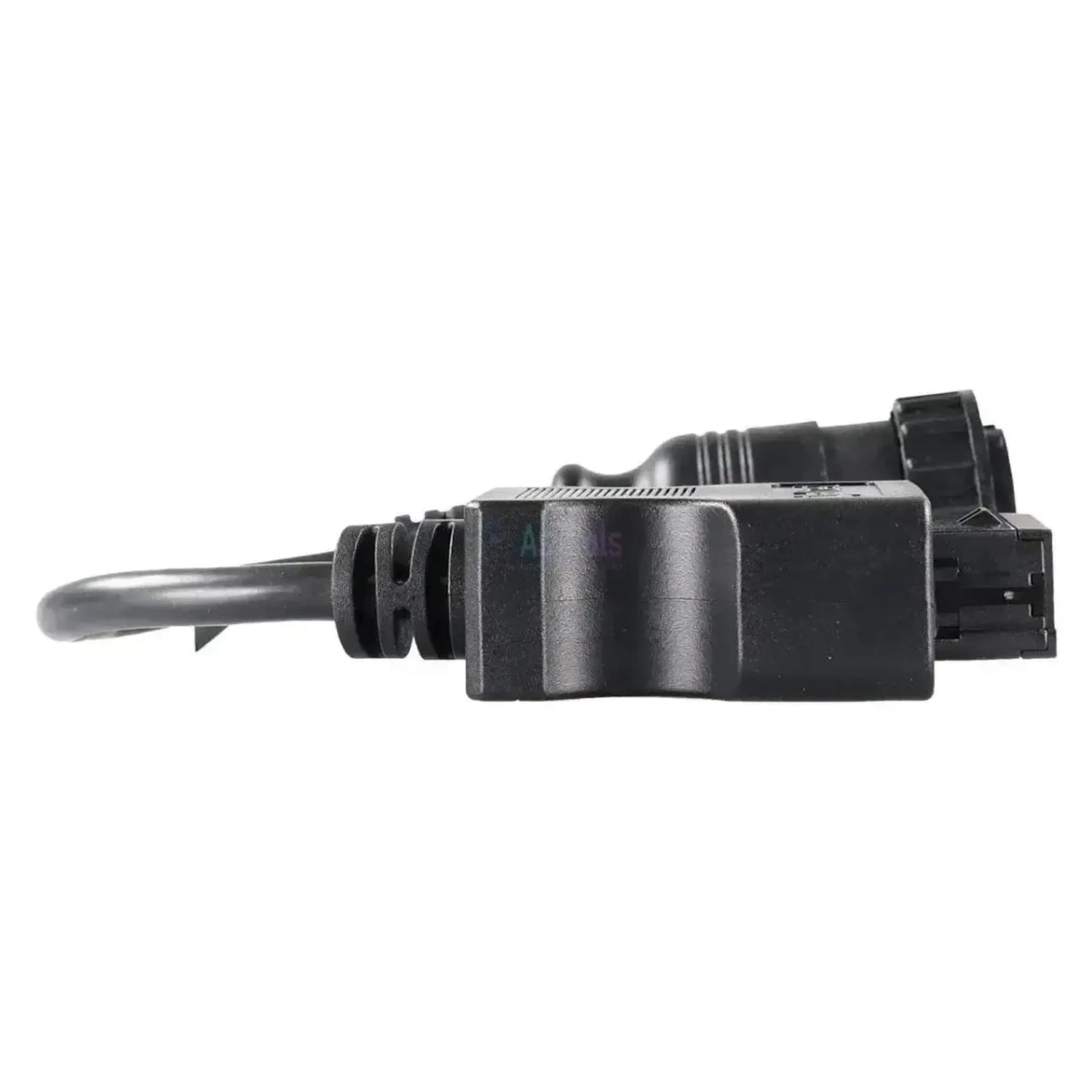

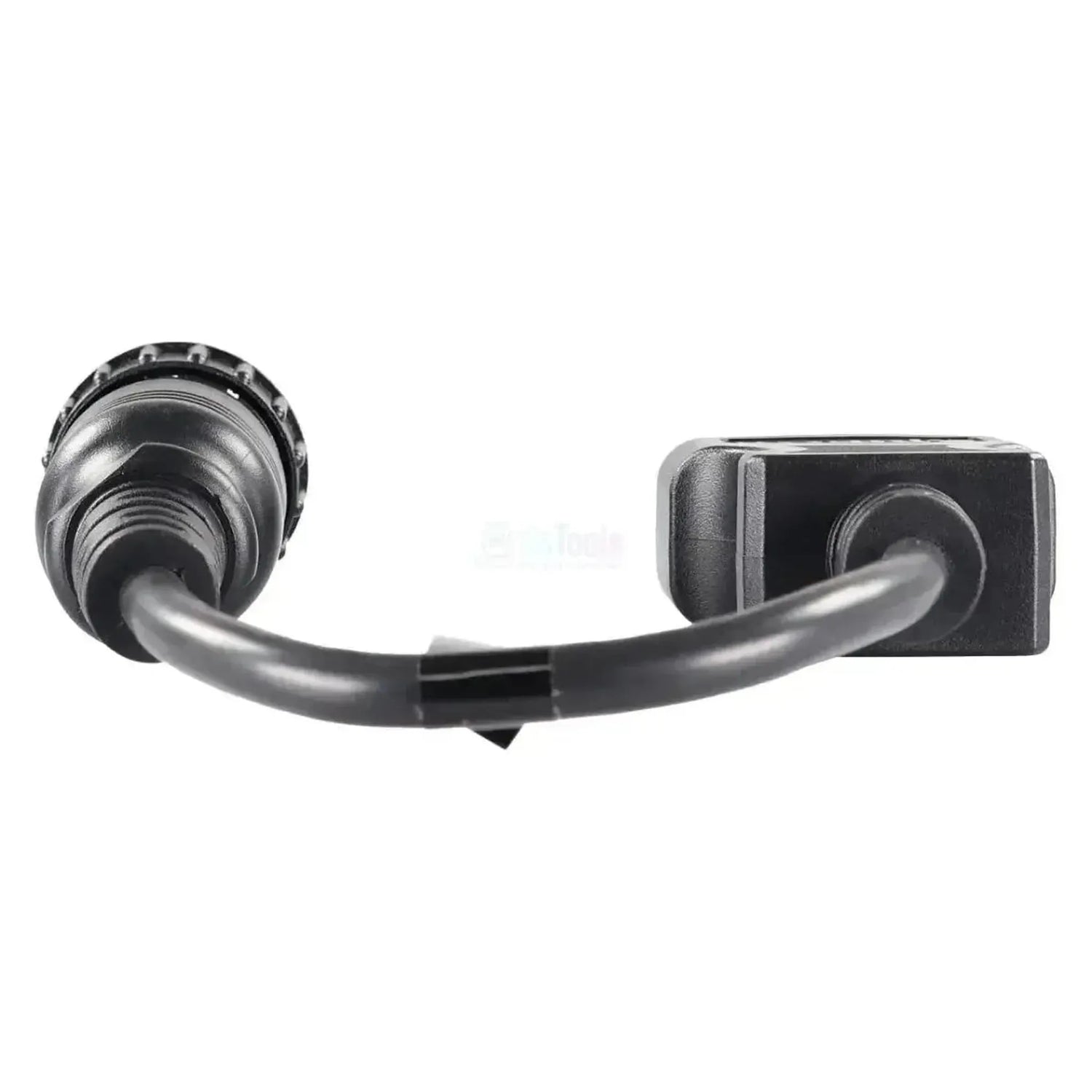

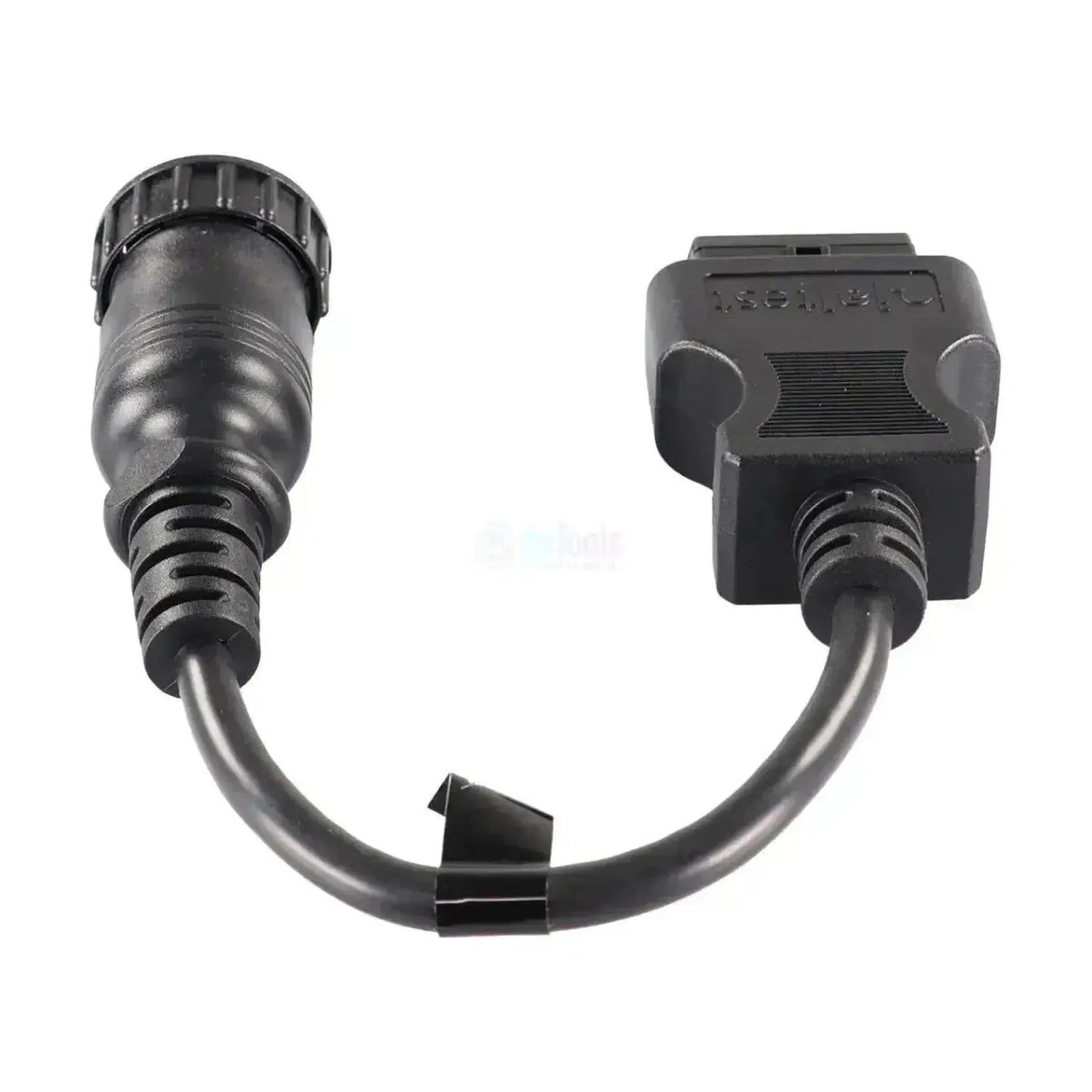

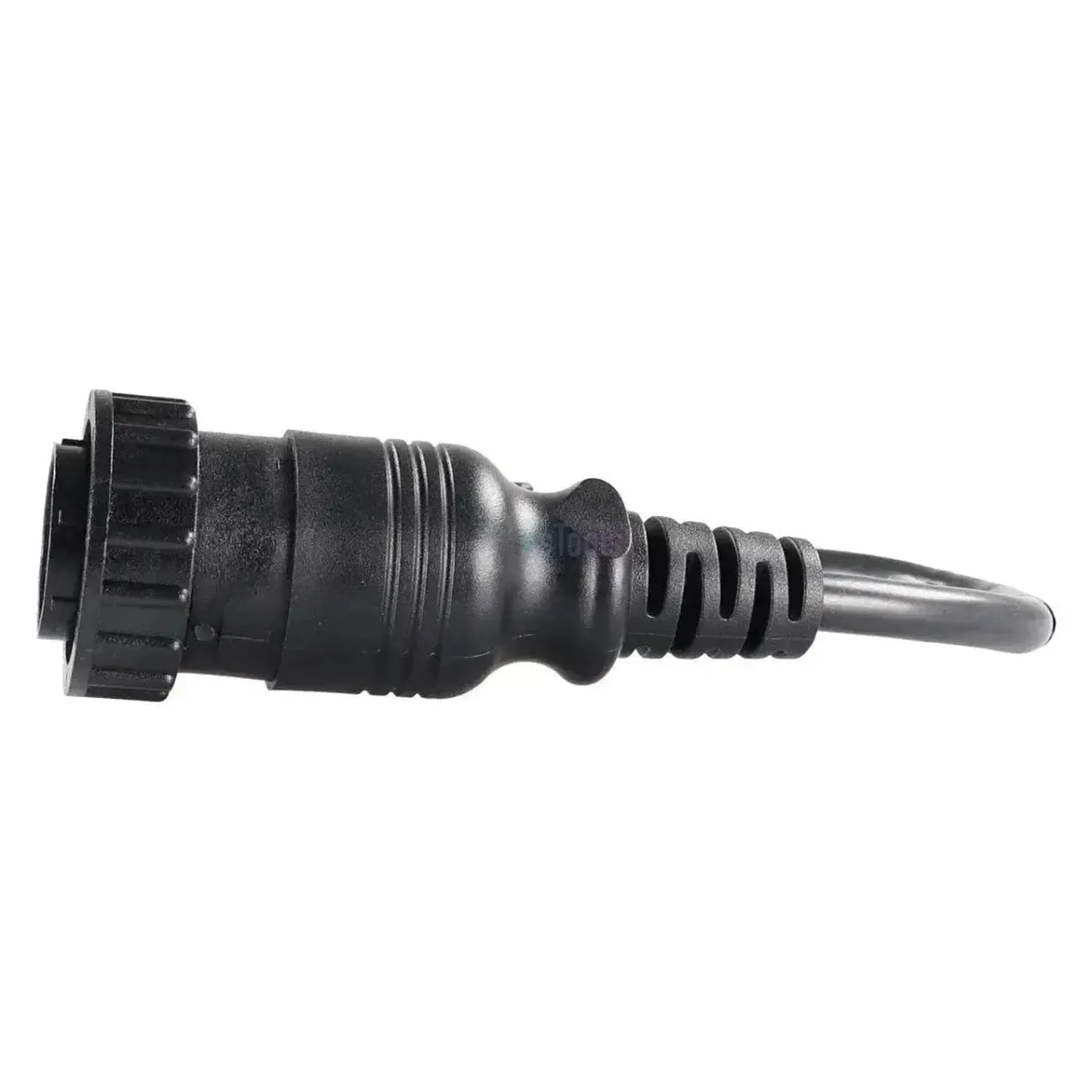

Jaltest JDC203A propojuje kulatý 14pinový diagnostický konektor starších užitkových vozidel Mercedes-Benz se 16pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně vozidla je černý kulatý konektor s vroubkovaným přítlačným kroužkem a čtrnácti kolíky v kruhovém uspořádání. Kabel je dlouhý 28 až 30 cm a konektor se nachází v kabině.

Po připojení kabelu software Jaltest komunikuje s řídicími jednotkami za konektorem, od řízení motoru MR a regulace jízdní dynamiky FR až po brzdy, vzduchové odpružení a přístrojovou desku. Počet jednotek závisí na řadě: SK/MK/LK z 90. let má jen zlomek toho, co má Actros. Kabel pracuje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

PŘEDNOSTI

✔Dosáhne na řízení motoru MR s jednotkovými vstřikovacími čerpadly a na regulaci jízdní dynamiky FR, která sladí otázky motoru, brzd a převodovky.
✔Pokryt je také pohon: řízení řazení GS, automatická volba převodového stupně AG a řízení spojky KS.
✔Dále brzdy (ABS 6 a BS), retarder RS, vzduchové odpružení NR a servisní systém WS, pomocí kterého vynulujete počítadlo servisu.
✔Hodí se pro všechny řady s kulatým 14pinovým konektorem, od SK/MK/LK po Actros 2 (MP2), Atego, Axor, Vario, Econic a Unimog.

UPOZORNĚNÍ

✕Elektronika se výrazně liší: které řídicí jednotky a funkce jsou k dispozici, závisí na řadě a provedení.
✕Pouze pro kulatý 14pinový konektor; od normy Euro IV (říjen 2005) dostaly Actros, Atego a Axor 16pinový konektor OBD2 a tento kabel nepotřebujete.
✕Délka kabelu 28 až 30 cm je krátká, takže pracujete těsně u konektoru v kabině.
✕K použití je potřeba Jaltest Link s diagnostickým kabelem OBD2 a licence pro Jaltest CV; ty nejsou součástí kabelu.

Použití a funkce

Kabel je určen pro dílny, které pomocí Jaltest Link načítají data ze starších nákladních vozidel Mercedes-Benz, distribučních nákladních vozidel a Unimogů. Distribuční nákladní vozidlo Atego má jiné moduly než tahač Actros; níže uvedené jednotky pocházejí z pokrytí Mercedes-Benz od Jaltest.

Řídicí jednotky, ke kterým se dostanete

  • MR: Řízení motoru s jednotkovými čerpadly.
  • FR: Regulace jízdní dynamiky.
  • GS, AG a KS: Řazení a spojka.
  • ABS 6 a BS: Regulace protiblokovacího systému a brzd.
  • RS: Řízení retarderu.
  • NR: Vzduchové odpružení.
  • INS a WS: Přístroje a servis.
  • PSM: Parametrizovatelný modul nástavby.
  • ART, SPA a SRS: Vzdálenost, jízdní pruh a airbag.

Co můžete dělat

  • Chybové kódy: Čtení a mazání pro jednotlivé systémy.
  • Naměřené hodnoty: Zobrazení v číslech a grafu.
  • Komponenty: Ovládání a testování součástí.
  • Parametry: Zápis nastavení.
  • Kalibrace: Tam, kde Jaltest nabízí postup.
  • Servis: Vynulování počítadla servisu.

Takto jej použijete

  1. Kontrola konektoru: Najděte kulatý 14pinový konektor v kabině.
  2. Připojení: Zasuňte na něj JDC203A a zajistěte spojovací kroužek.
  3. Propojení: Připojte stranu OBD2 k diagnostickému kabelu.
  4. Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
  5. Načtení dat: Vyberte Mercedes-Benz, řadu a systém.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoli model. Kabel se hodí na užitková vozidla Mercedes-Benz s kulatým 14pinovým diagnostickým konektorem. Níže jsou uvedeny řady v pokrytí Jaltest CV; konec období připadá na říjen 2005, kdy se u nákladních vozidel stal povinným 16pinový konektor OBD2.

Mercedes-Benz:

  • SK / MK / LK: 1989 - 1998.
  • Actros (MP1): 1996 - 2002.
  • Actros 2 (MP2): 2002 - 2005.
  • Atego (1e generatie): 1998 - 2005.
  • Axor: 2001 - 2005.
  • Vario: 1996 - 2005.
  • Econic: 1998 - 2005.
  • Unimog U 300 / U 400 / U 500: 2000 - 2005.
💡
Dobré vědět: Kulatý 14pinový konektor se nachází v kabině a má kolíky, ne zdířky. Poznáte ho podle vroubkovaného spojovacího kroužku a čtrnácti kolíků v kruhu. Před objednávkou spočítejte kolíky v konektoru ve vaší kabině.

Obsah balení

  • 1x Jaltest (JDC203A) | Mercedes 14-pinový OBD1 - 16-pinový OBD2 redukční kabel | Užitková a pracovní vozidla

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel
Ve které sadě kabelů je tento kabel také obsažen. Pokud již sadu máte, nemusíte kabel kupovat zvlášť.Součást sady kabelů
Sada kabelů pro nákladní vozy a autobusy

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj
  • Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link
  • Link V8.1
  • Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest
  • CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
14pinový OBD1
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat
Komponenty lze přímo spustit a ověřit, zda fungují. Ušetří to čas při hledání závady.Ovládání komponentů
Lze upravit nastavení řídicích jednotek a provést kalibrace po opravě nebo výměně dílu.Parametry a kalibrace
Po servisní prohlídce lze vynulovat servisní hlášení nebo servisní interval.Reset servisních intervalů

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu
30 cm
Referenční číslo
JDC203A

Další parametry

Použití
Užitková vozidla Mercedes-Benz s kulatou 14-pinovou diagnostickou zásuvkou
Řídicí jednotky
MR (motor), FR (regulace jízdy), GS, AG a KS (pohon), ABS 6 a BS (brzdy), RS (retarder), NR (vzduchové odpružení), INS a WS (přístrojová deska a servis), PSM, ART, SPA a SRS
Součást sady kabelů
Sada kabelů pro nákladní automobily a autobusy (29362)
Potřebné k použití
Jaltest Link V8.1 nebo V9 s diagnostickým kabelem OBD2, software Jaltest s licencí pro Jaltest CV
