Jaltest  |  SKU: JDC614A

Jaltest (JDC614A) | Mercury (A9) 2-pinový OBD – 16-pinový OBD2 adaptérový kabel | Motorová loď

€64,95 včetně DPH
€53,68 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

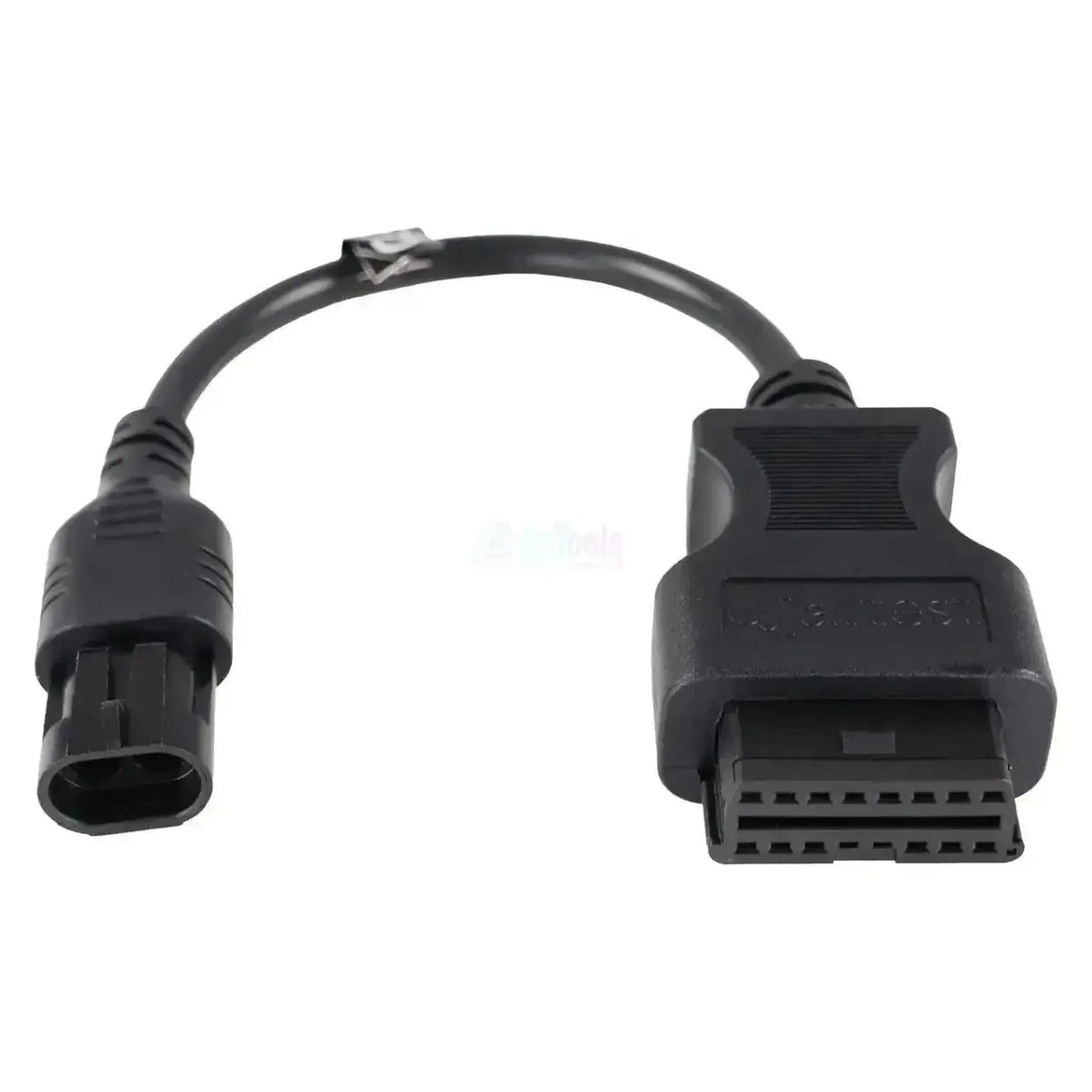

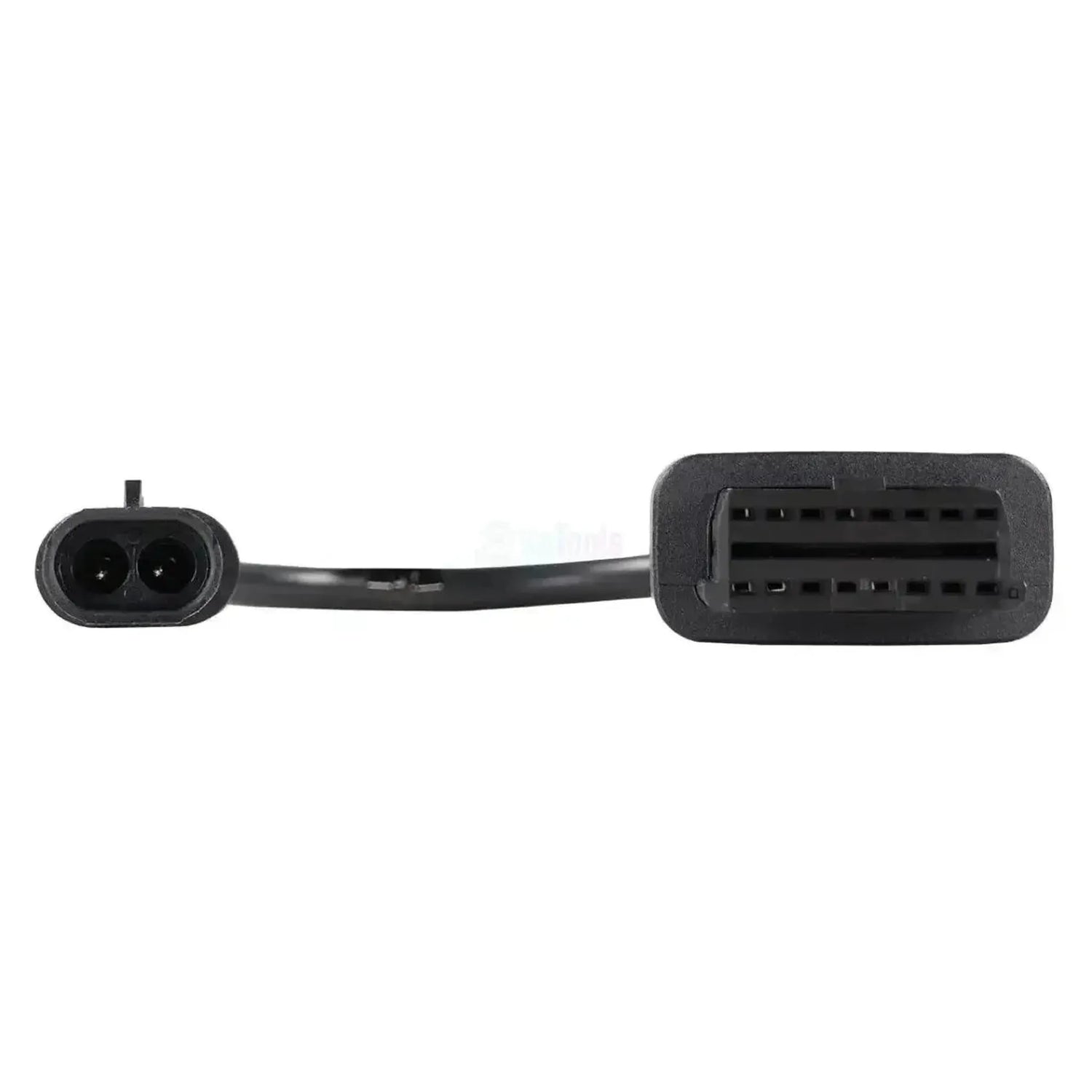

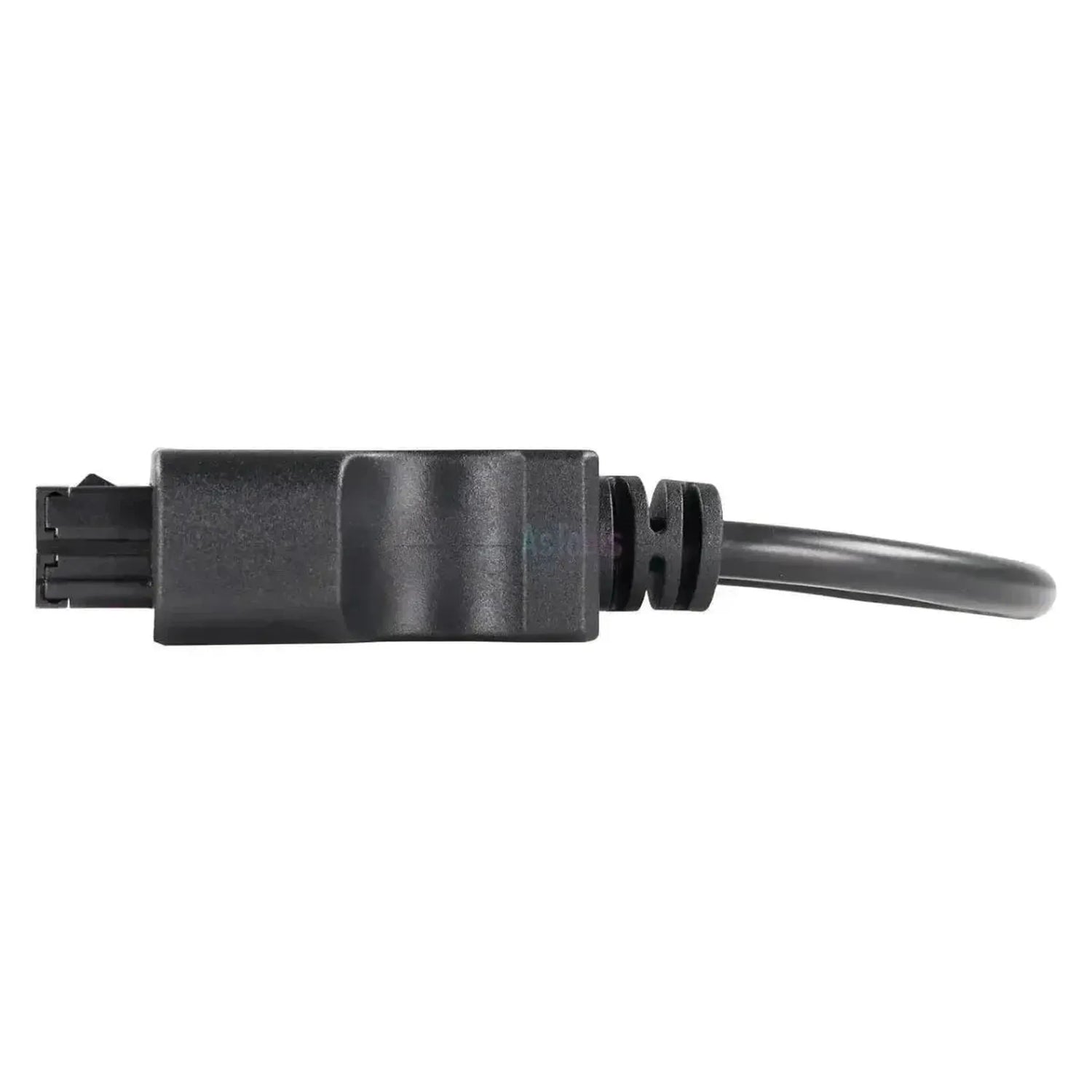

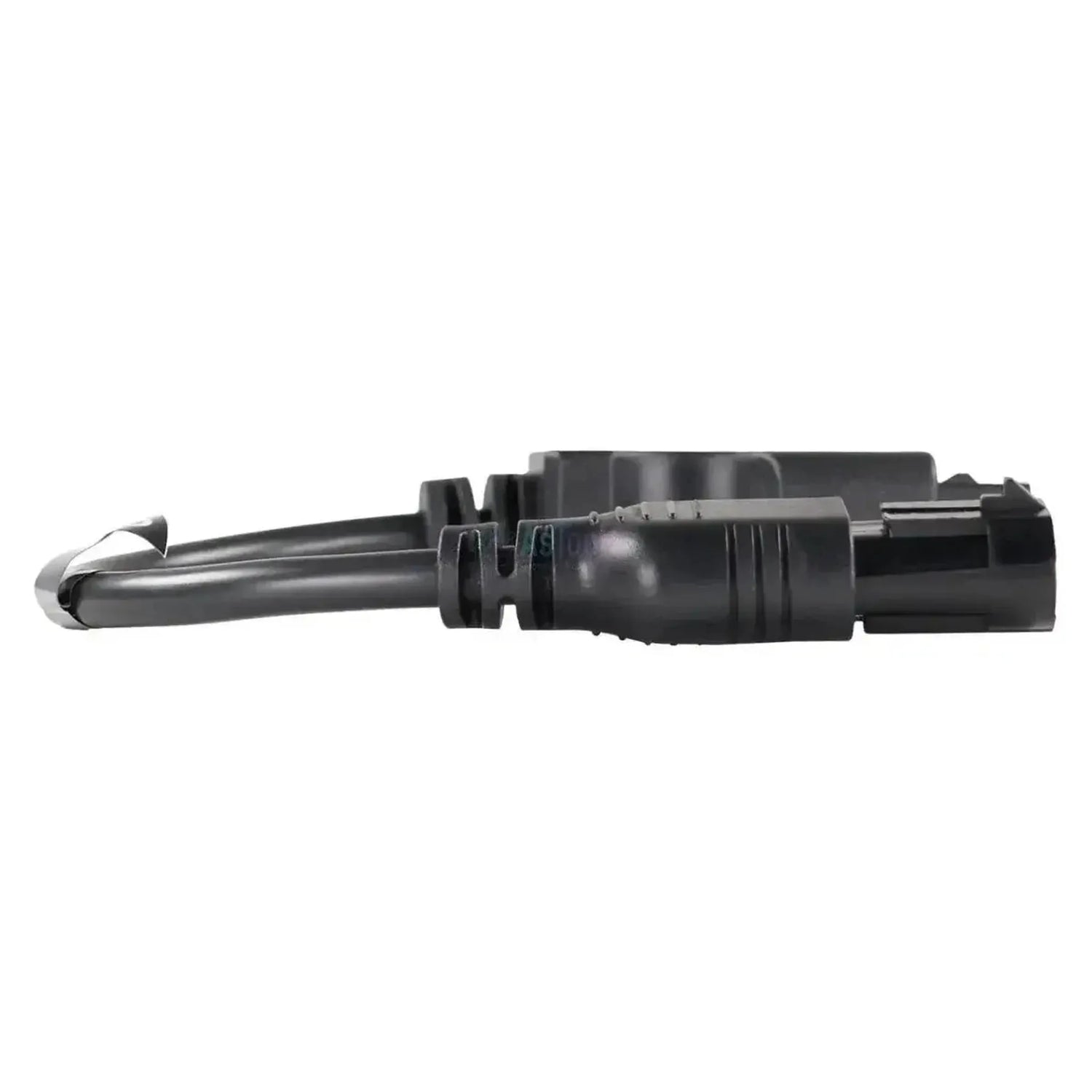

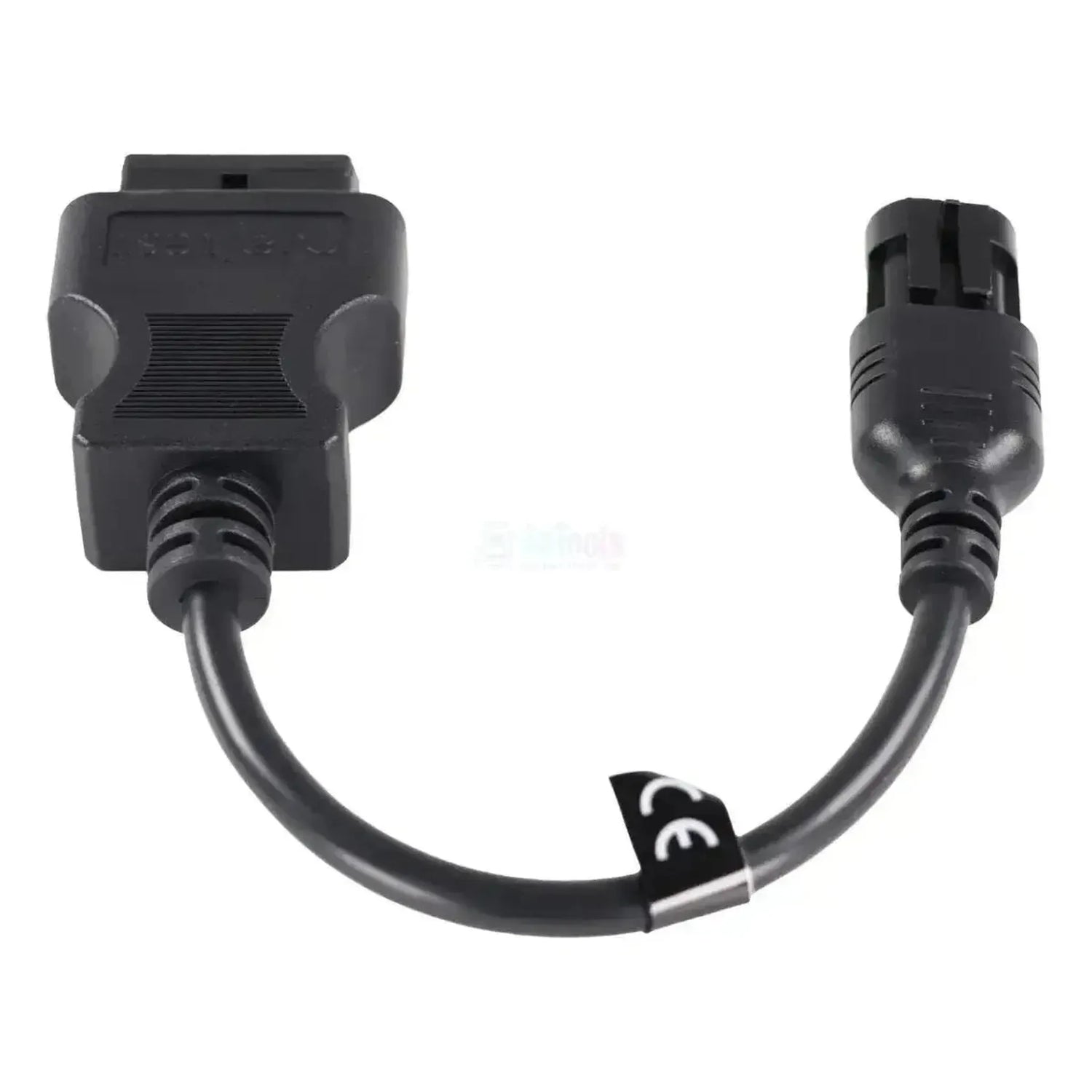

Kabel Jaltest JDC614A propojuje 2-pinovou A9 přípojku námořních motorů Mercury s 16-pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně motoru je oválné černé pouzdro konektoru se dvěma kulatými otvory vedle sebe, oddělenými vyvýšeným žebrem. Přípojka se nachází v prostoru motoru, na motoru nebo vedle něj, a kabel má délku 28 až 30 cm.

Po připojení kabelu software Jaltest komunikuje s řídicími jednotkami Mercury: motorové řídicí jednotky PCM-555 a ECM-555, ECM-70 G3, ECM DFI motorů Optimax a generace MEFI bloků MerCruiser, a dále ovládací elektroniku DTS G3 a TVM G3. Kabel spadá pod Jaltest Marine.

VÝHODY

✔Umožňuje přístup k PCM- a ECM-555, s chybovými kódy, měřenými hodnotami, řízením komponent, parametry, kalibrací a resetem.
✔Také ECM DFI motorů Optimax je v dosahu, s chybovými kódy, měřenými hodnotami, řízením komponent a živými daty.
✔MEFI 1-2 a MEFI 3-4 zabudovaných motorů MerCruiser jsou rovněž v krytí Mercury.
✔Kromě řídicí jednotky motoru dosáhne také na ovládací elektroniku DTS G3 a TVM G3, digitální ovládání plynu a řazení a řízení kurzu.

UPOZORNĚNÍ

✕U Jaltest Link V9 potřebujete pro tento kabel prodlužovací kabel JDC100B; u V8.1 ho připojíte přímo.
✕U DTS G3 Jaltest nečte chybové kódy a u MEFI a ECM DFI nejsou k dispozici parametry, kalibrace ani reset.
✕Pouze pro 2-pinovou A9 přípojku; pro široký 4-pinový konektor je určen JDC603A a pro 10-pinový konektor MEFI JDC604.9.
✕Pro použití je třeba Jaltest Link a licence pro Jaltest Marine; ty nejsou součástí kabelu.

Použití a funkce

Kabel je určen pro dílny, které čtou motory Mercury pomocí Jaltest Link. Které jednotky najdete, závisí na generaci: Jednotky 555 patří k novějším blokům, jednotky MEFI k benzínovým motorům MerCruiser z dřívější doby.

Řídicí jednotky, ke kterým se dostanete

  • PCM-555 a PCM-555 G3: Řízení motoru.
  • ECM-555, ECM-555 G3, ECM-70 G3: Řízení motoru Fourstroke.
  • ECM DFI: Přímý vstřik Optimax.
  • MEFI 1-2 a MEFI 3-4: Vstřikování MerCruiser.
  • DTS G3 a TVM G3: Plyn, řazení a směr.

Co můžete dělat

  • Chybové kódy: Čtení a mazání.
  • Měřené hodnoty: Sledování v reálném čase.
  • Komponenty: Ovládání aktuátorů.
  • Parametry a reset: U PCM- a ECM-555.
  • Kalibrace: U 555 a DTS G3.

Jak jej používat

  1. Hledání konektoru: Najděte oválný 2-pinový konektor u motoru.
  2. Připojení: Zasuňte JDC614A do přípojky A9.
  3. Propojení s Linkem: Připojte stranu OBD2; u V9 přes JDC100B.
  4. Zapněte zapalování: Zapněte zapalování.
  5. Čtení dat: Vyberte Mercury a řadu motorů.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Tato verze patří k 2-pinové A9 přípojce. Jaltest Marine pokrývá motory Mercury přívěsné i zabudované do lodi; jaký konektor je na vašem motoru, poznáte podle počtu otvorů a tvaru pouzdra.

Mercury:

  • Řada Fourstroke: Přívěsné motory o výkonu 15 až 300 k, včetně verzí Jet Fourstroke.
  • Řada Verado: Přívěsné motory o výkonu 135 až 600 k.
  • Řada Optimax: Přívěsné motory o výkonu 75 až 250 k.
  • Pro XS, Pro Max a SeaPro: Přívěsné motory o výkonu 15 až 500 k.
  • MerCruiser zabudované motory: Mimo jiné 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 a 8.2 MPI- a MAG-verze, 496 MAG, motory Scorpion a Vazer.
💡
Dobré vědět: Přípojka je v prostoru motoru, na motoru nebo vedle něj. Mercury podle generace a systému používá jiný diagnostický konektor: tento oválný 2-pinový, široký 4-pinový a 10-pinový konektor MEFI. Vidíte-li řadu plochých kolíků, jde o jiný konektor. Spočítejte kolíky na svém motoru dříve, než objednáte.

Obsah balení

  • 1x Jaltest (JDC614A) | Mercury (A9) 2-pinový OBD – 16-pinový OBD2 redukční kabel | Motorový člun

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel
Ve které sadě kabelů je tento kabel také obsažen. Pokud již sadu máte, nemusíte kabel kupovat zvlášť.Součást sady kabelů
Sada kabelů Marine

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj
  • Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link
  • Link V8.1
  • Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest
  • Marine

Připojení

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat
Komponenty lze přímo spustit a ověřit, zda fungují. Ušetří to čas při hledání závady.Ovládání komponentů

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu
30 cm
Referenční číslo
JDC614A

Další parametry

Použití
Námořní motory Mercury s 2-pinovou přípojkou A9
Připojení na straně motoru
2-pinový oválný černý konektor se dvěma kulatými otvory
Řídicí jednotky
PCM-555 a PCM-555 G3, ECM-555, ECM-555 G3, ECM-70 G3, ECM DFI, MEFI 1-2 a MEFI 3-4 (řízení motoru), DTS G3 a TVM G3 (ovládací elektronika)
Segment
Motorový člun
Součást sady kabelů
Kabelová sada pro plavidlo (70002008), vnitřní (70002009) a závěsné (70002025)
Potřebné k použití
Jaltest Link V8.1, nebo Link V9 s prodlužovacím kabelem JDC100B (2,5 m SUBD-26) a licence pro Jaltest Marine
