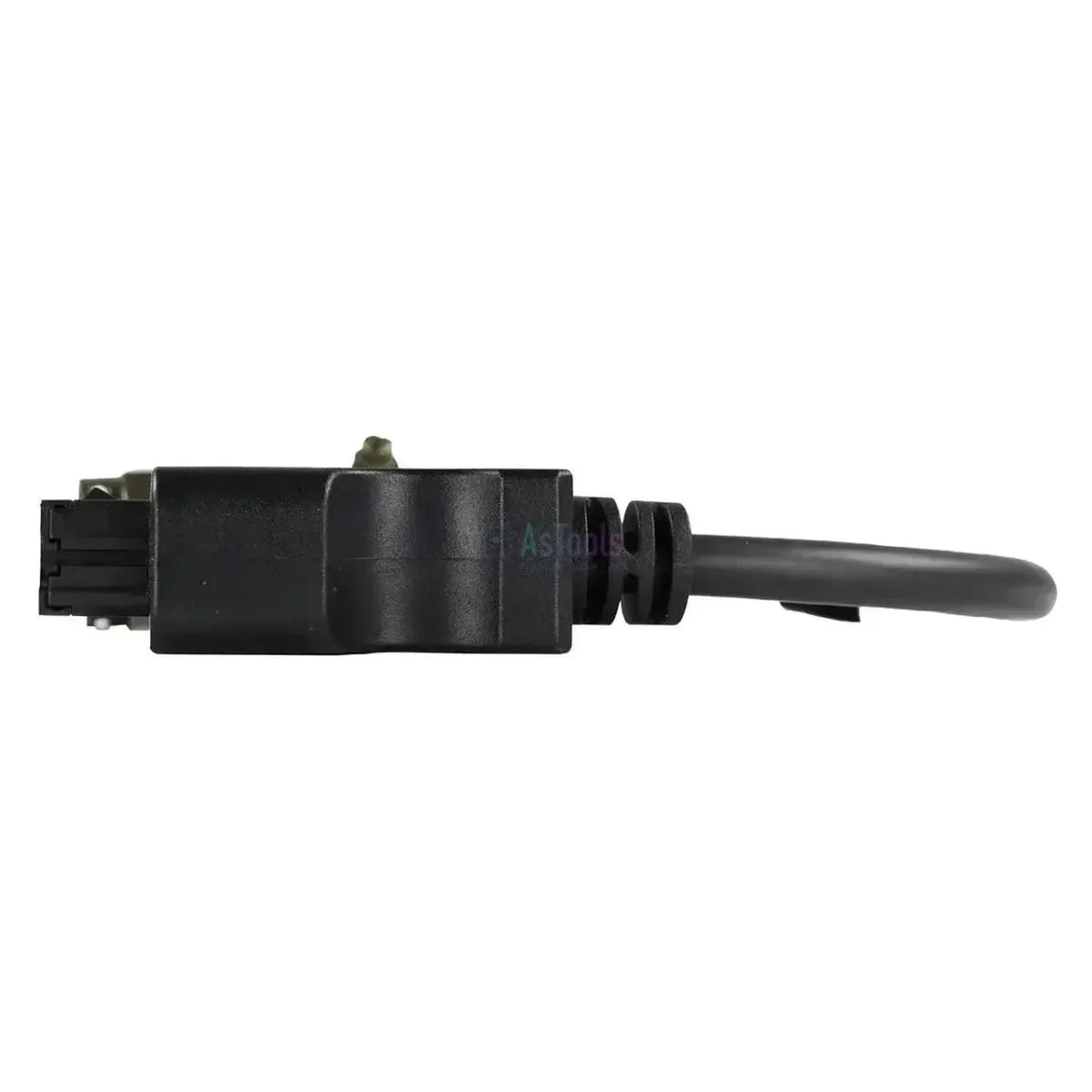

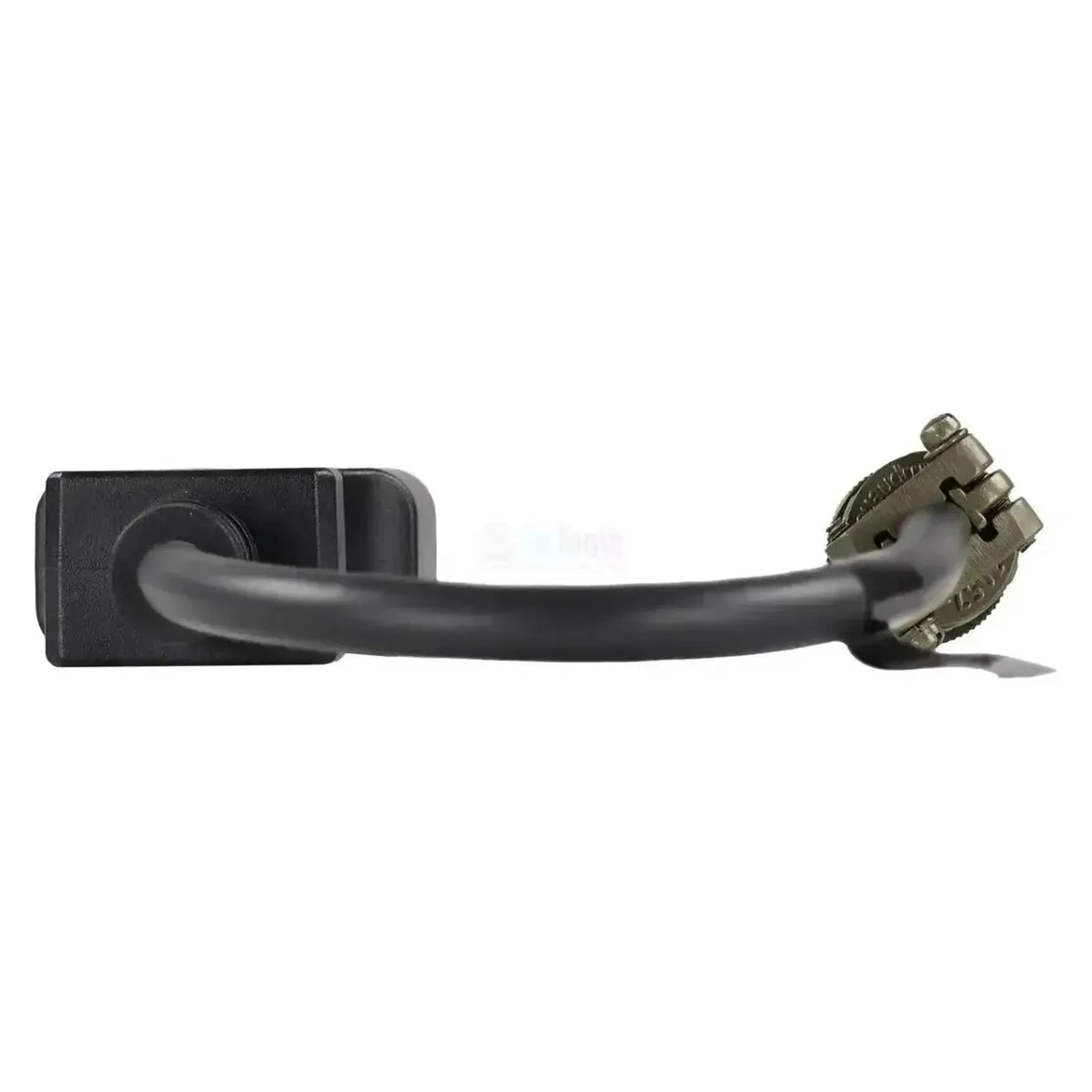

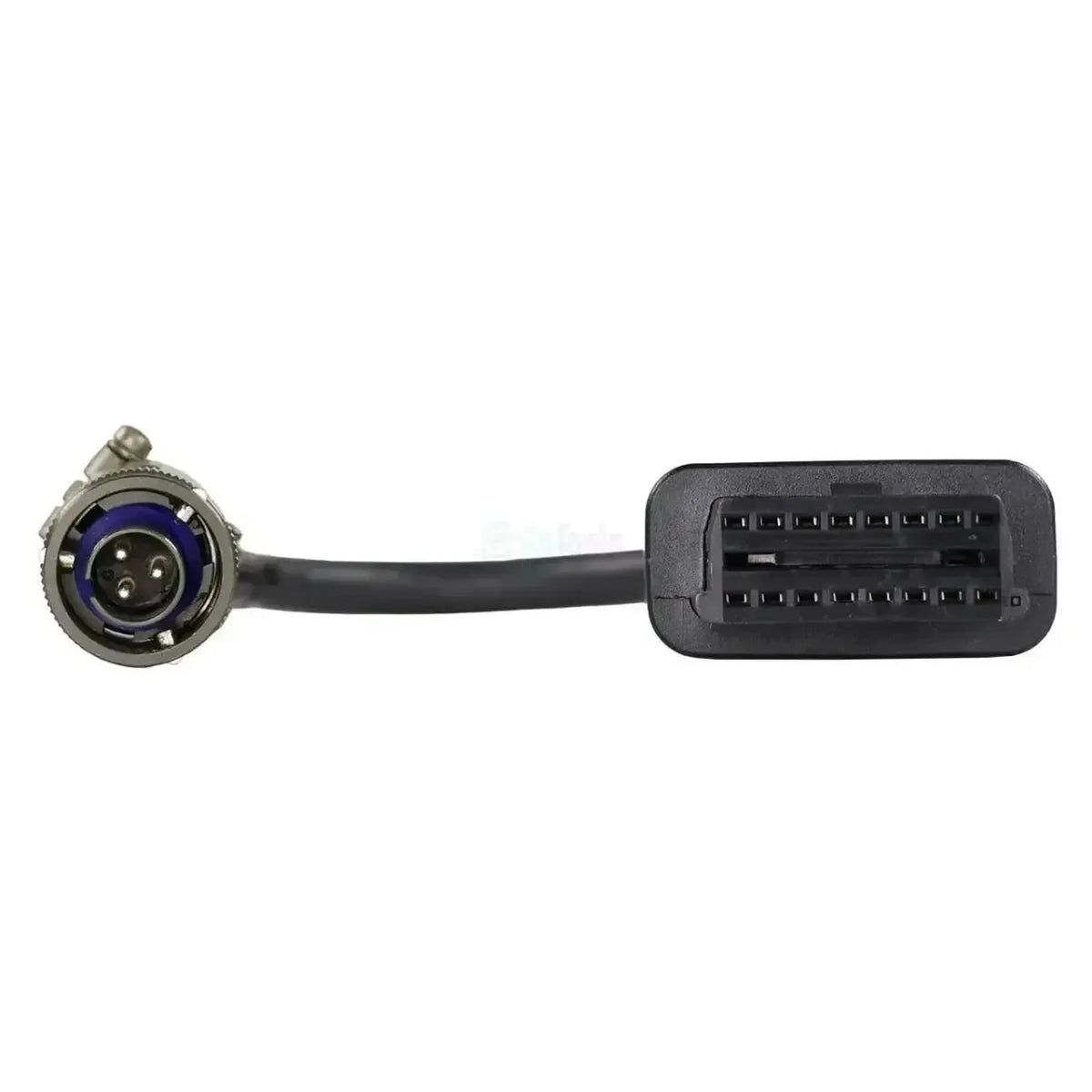

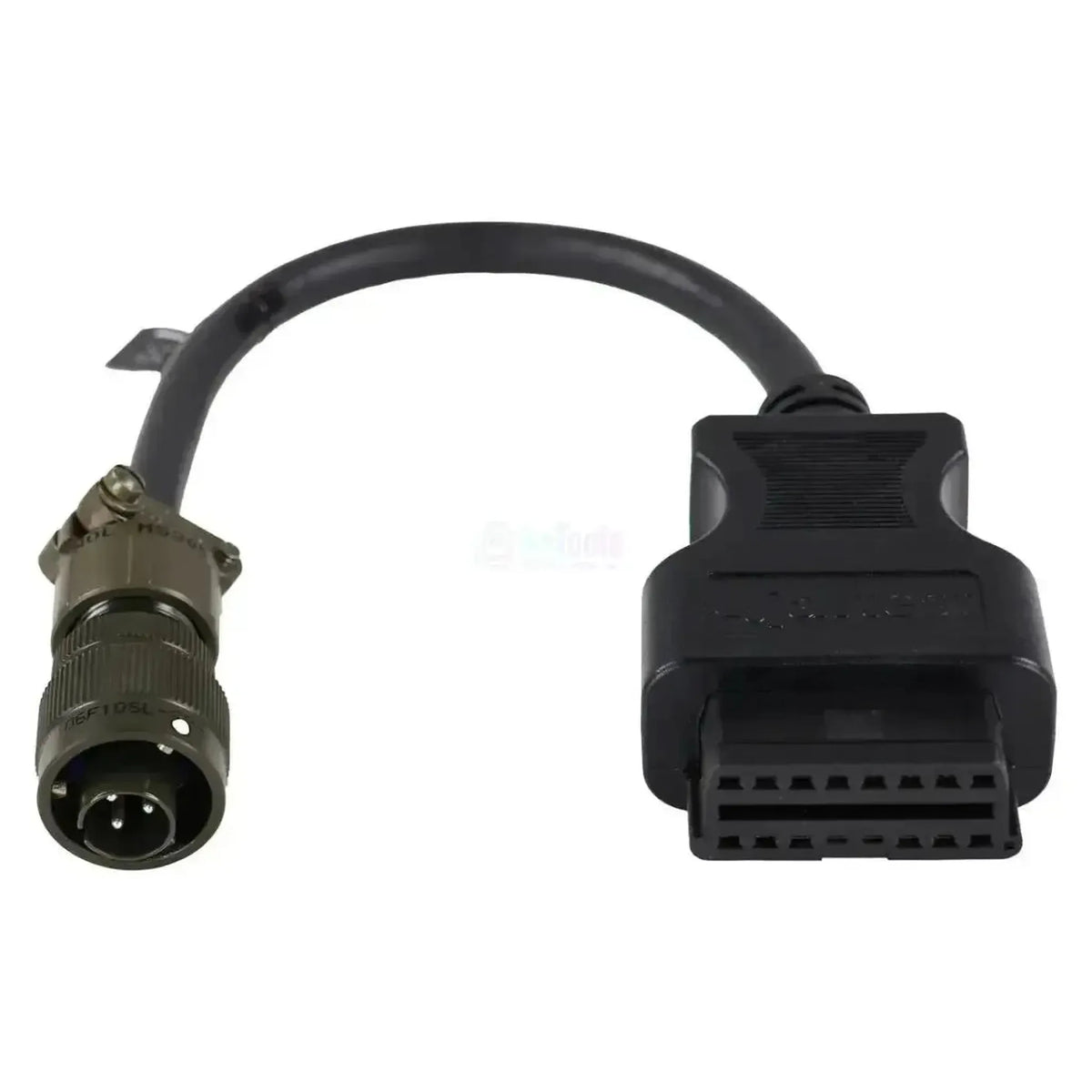

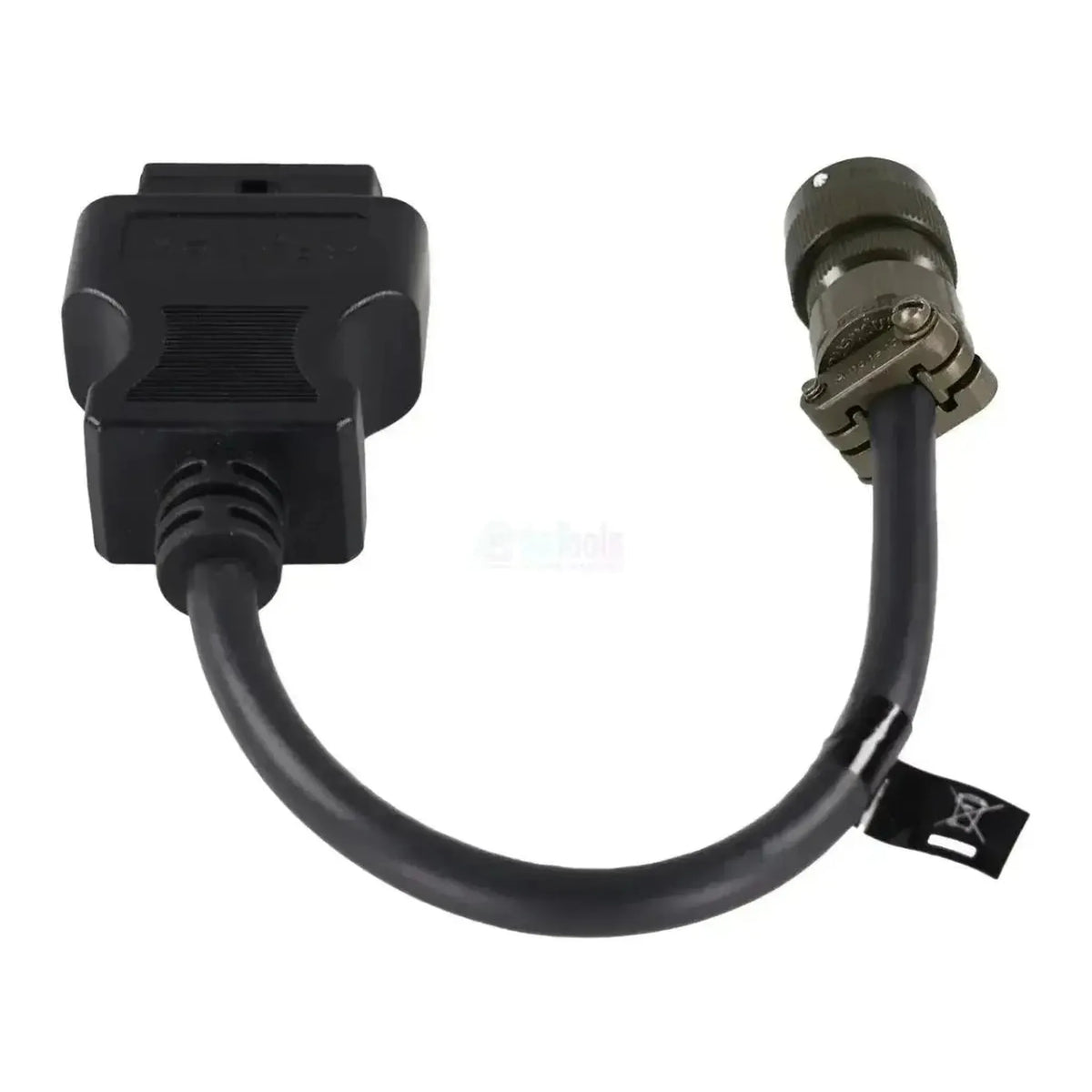

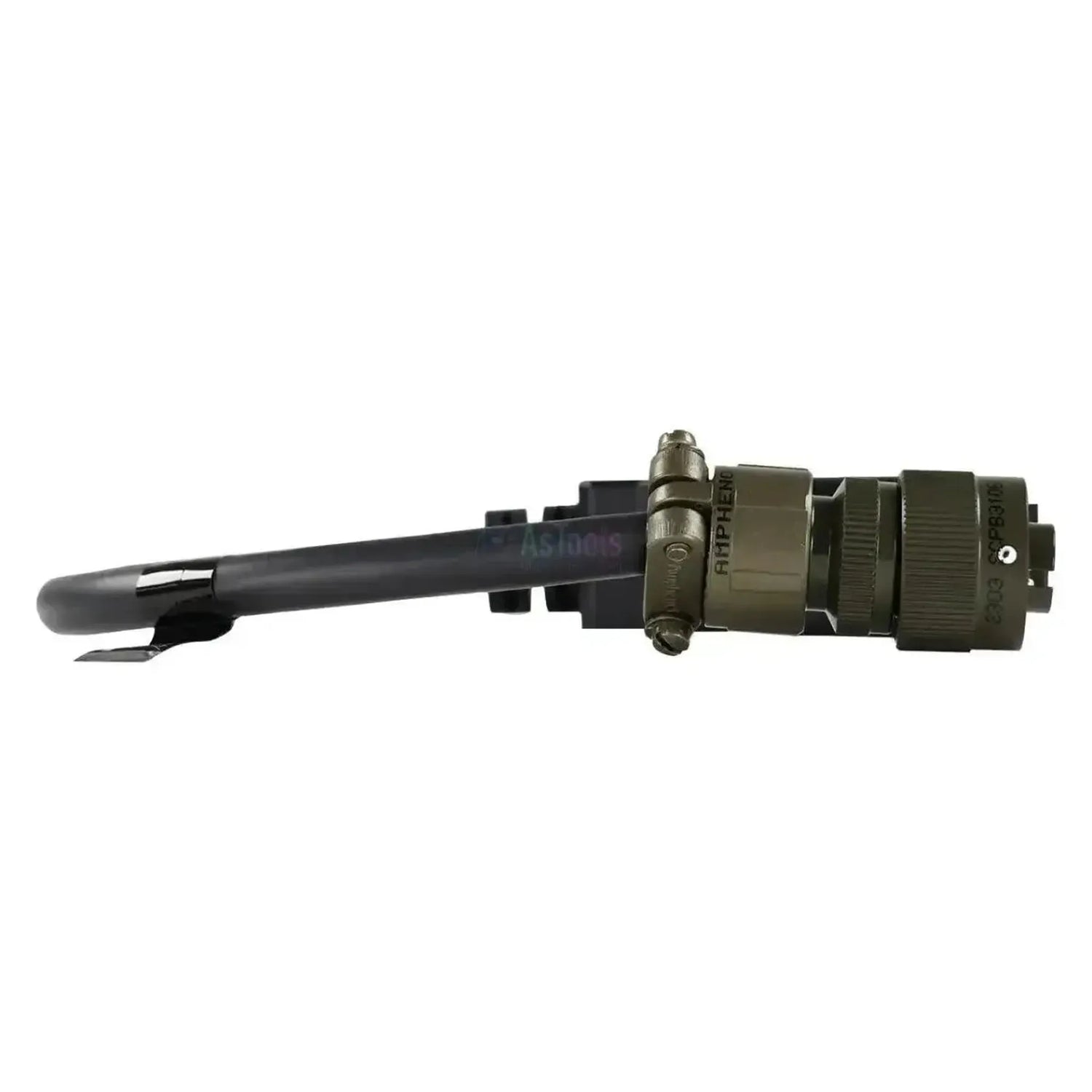

Kabel Jaltest JDC501A propojuje vlastní 3-pinovou diagnostickou zásuvku motorů Steyr se sběrnicí 16-pin OBD2, na kterou pasuje diagnostický kabel Jaltest Link. Na straně stroje je kulatý kovový bajonetový konektor s vroubkovaným kroužkem, modrým kroužkem kolem černého nosiče kontaktů a třemi kulatými kolíky. Délka kabelu je 29-31 cm.

Tímto kabelem se dostanete k oběma řídicím jednotkám motorů Steyr z krytí, EDC CAN a UIS 1.0, včetně chybových kódů, měřených hodnot a dat ECU. Pro 6-pinový konektor je určen JDC502A, který má výrazně větší konektor a červený kroužek. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest OHW a Jaltest Marine.

VÝHODY

✔Poskytuje přístup k oběma řídicím jednotkám motorů Steyr, které Jaltest pokrývá: EDC CAN a UIS 1.0.

✔Stejný kabel funguje u stacionárních motorů Steyr i u lodních motorů inboard; Jaltest uvádí Steyr v obou krytích.

✔U obou řídicích jednotek jsou v krytí chybové kódy, měřené hodnoty a data ECU.

✔Funguje s Jaltest Link V8.1 a V9: Sběrnice 16-pin OBD2 přijímá diagnostický kabel obou generací.

UPOZORNĚNÍ

✕Pasuje pouze na 3-pinový konektor Steyr s modrým kroužkem; provedení 6-pin s červeným kroužkem vyžaduje JDC502A.

✕Krytí Steyr je zaměřené na čtení dat: Ovládání komponent, nastavování parametrů a kalibrace v něm nejsou.

✕Pro motory Steyr Jaltest nenabízí žádný reset údržby; ani servisní intervaly nejsou zahrnuty.

✕Pro použití je nutný Jaltest Link a aktivní licence pro Jaltest OHW nebo Jaltest Marine.

Použití a funkce

Tímto spojením se pomocí softwaru Jaltest dostanete k řídicí jednotce motoru Steyr s 3-pinovým konektorem. Jaltest tyto řídicí jednotky sdružuje do skupiny krytí Steyr Engines; diagnostická zásuvka je na bloku motoru nebo vedle něj.

Řídicí jednotky, ke kterým se dostanete

EDC CAN: Provedení CAN řízení motoru.
UIS 1.0: Motory s jednotkami čerpadlo-vstřikovač.

Co můžete dělat

Chybové kódy: Čtení a mazání.
Měřené hodnoty: S nastavitelnými mezemi alarmu.
Data ECU: údaje z řídicí jednotky.

Jak jej používat

Kontrola konektoru: Najděte 3-pinový konektor s modrým kroužkem.
Připojení: Zajistěte JDC501A bajonetovým uzávěrem.
Připojení Link: Připojte stranu OBD2 ke kabelu Jaltest.
Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Čtení dat: Zvolte Steyr Engines a řídicí jednotku.

Kompatibilní motory a použití

Rozhodující je motor, ne stroj, do kterého je zabudován. Motory Steyr se montují jako samostatný pohon, proto Jaltest zařazuje krytí k samotnému motoru. Stejný motor je tak zahrnut u stacionárních motorů i u lodních motorů inboard; zda je na vašem bloku motoru 3-pinový nebo 6-pinový konektor, ověřte na místě.

Steyr:

Steyr Engines: Skupina krytí s EDC CAN a UIS 1.0.
Stacionární použití: Stroje a agregáty s vestavěným motorem Steyr.
Lodní motory inboard: Steyr spadá také pod krytí Jaltest pro lodní motory inboard.

💡

Dobré vědět: Oba konektory Steyr poznáte od sebe i bez počítání: 3-pinový konektor tohoto kabelu má modrý kroužek kolem nosiče kontaktů, 6-pinový konektor JDC502A je výrazně větší a má červený kroužek. Před objednáním se nejprve podívejte, který konektor je na vašem motoru.

Obsah balení

1x Jaltest (JDC501A) | Steyr 3-pinový OBD – 16-pinový OBD2 adaptérový kabel | Spalovací motor

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 3pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 29 až 31 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano

Použití

Referenční číslo: JDC501A
Řídicí jednotky: EDC CAN a UIS 1.0 (řízení motoru)

Další parametry

Použití: Motory Steyr s 3-pinovou diagnostickou zásuvkou
Rozhraní: Jaltest Link V8.1 a V9, přes diagnostický kabel OBD2 16-pin
Potřebné k použití: Jaltest Link a aktivní licence pro Jaltest OHW nebo Jaltest Marine
