Jaltest  |  SKU: JDC613A

Jaltest (JDC613A) | Suzuki 8-pinový OBD – 16-pinový OBD2 redukční kabel | Motorový člun

€79,95 včetně DPH
€66,07 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

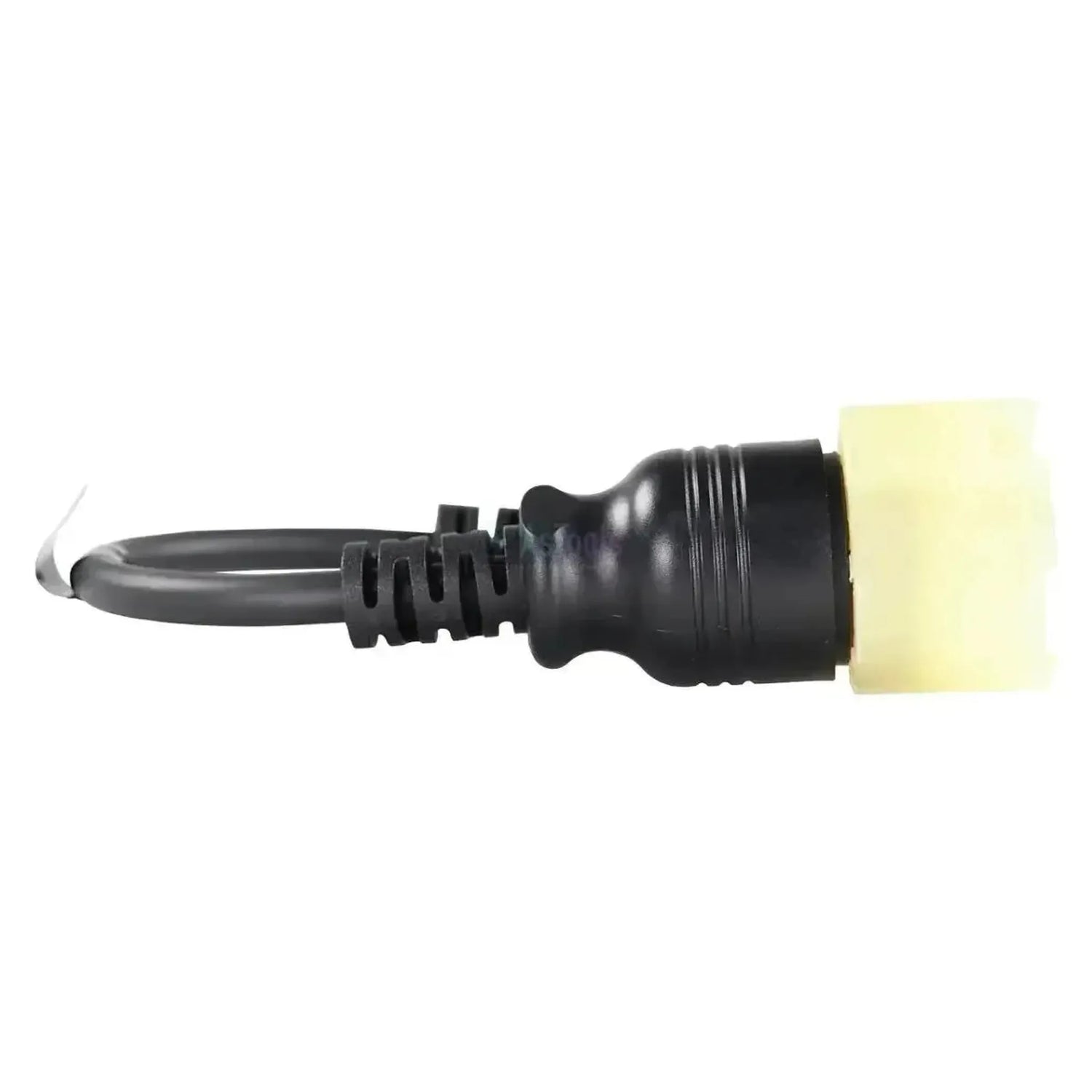

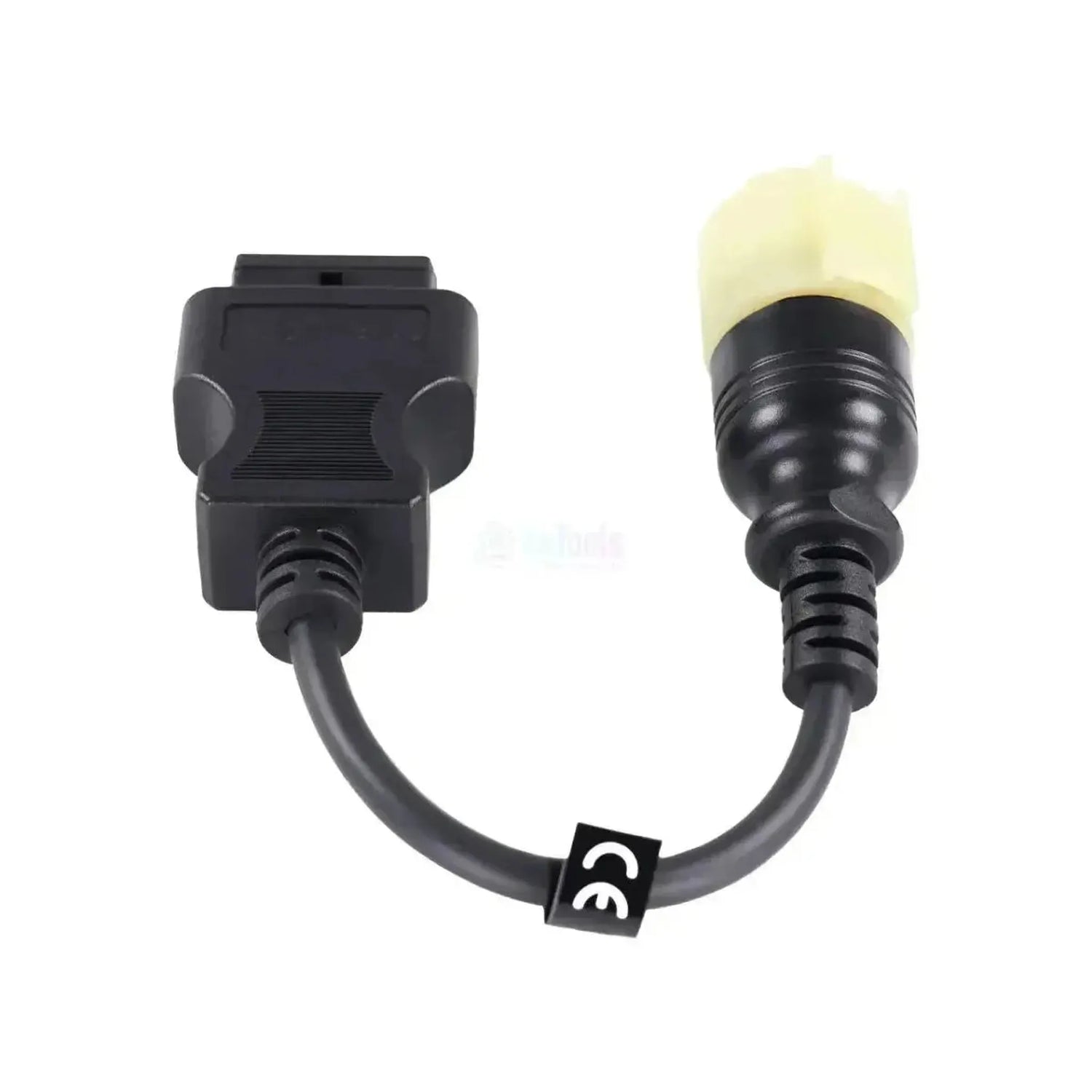

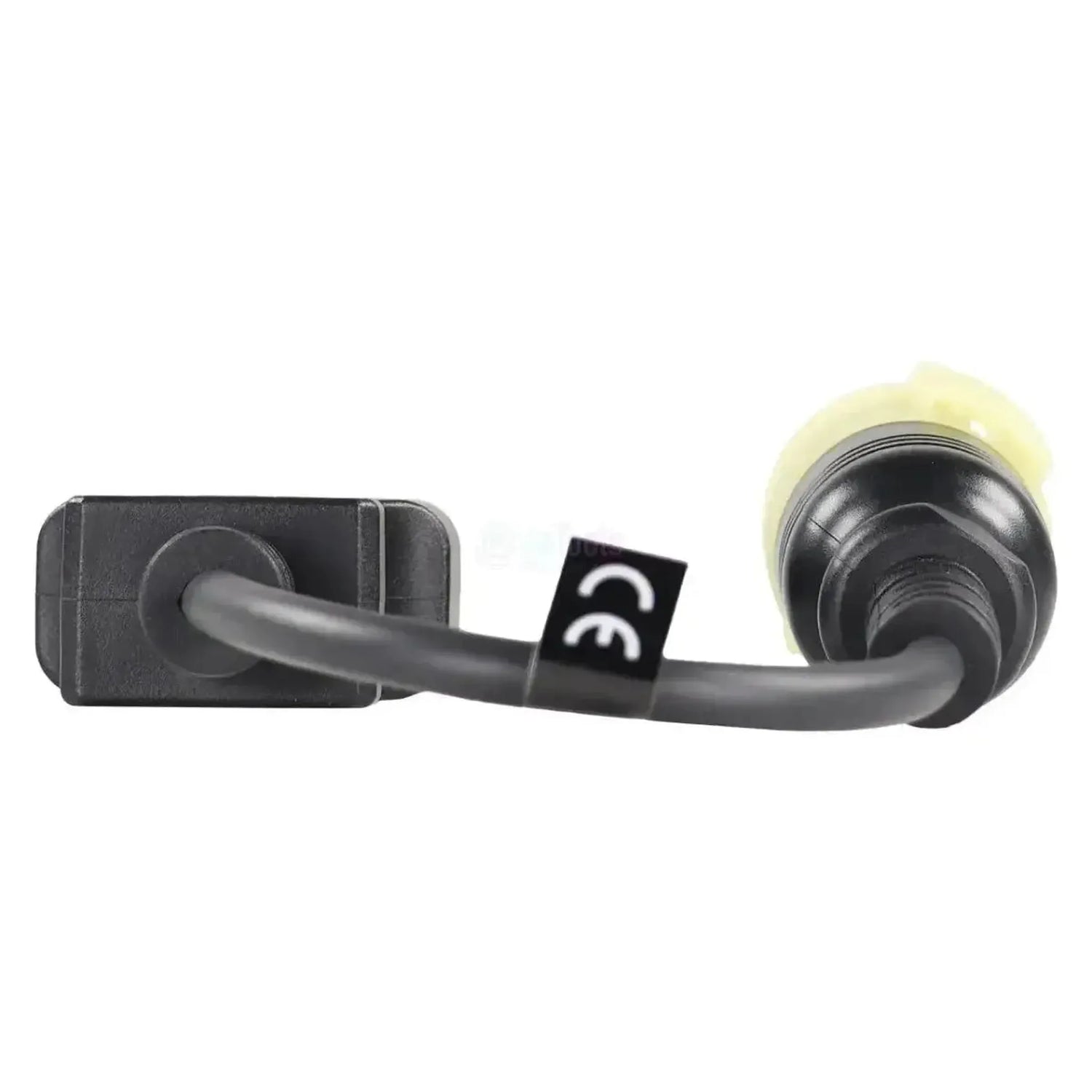

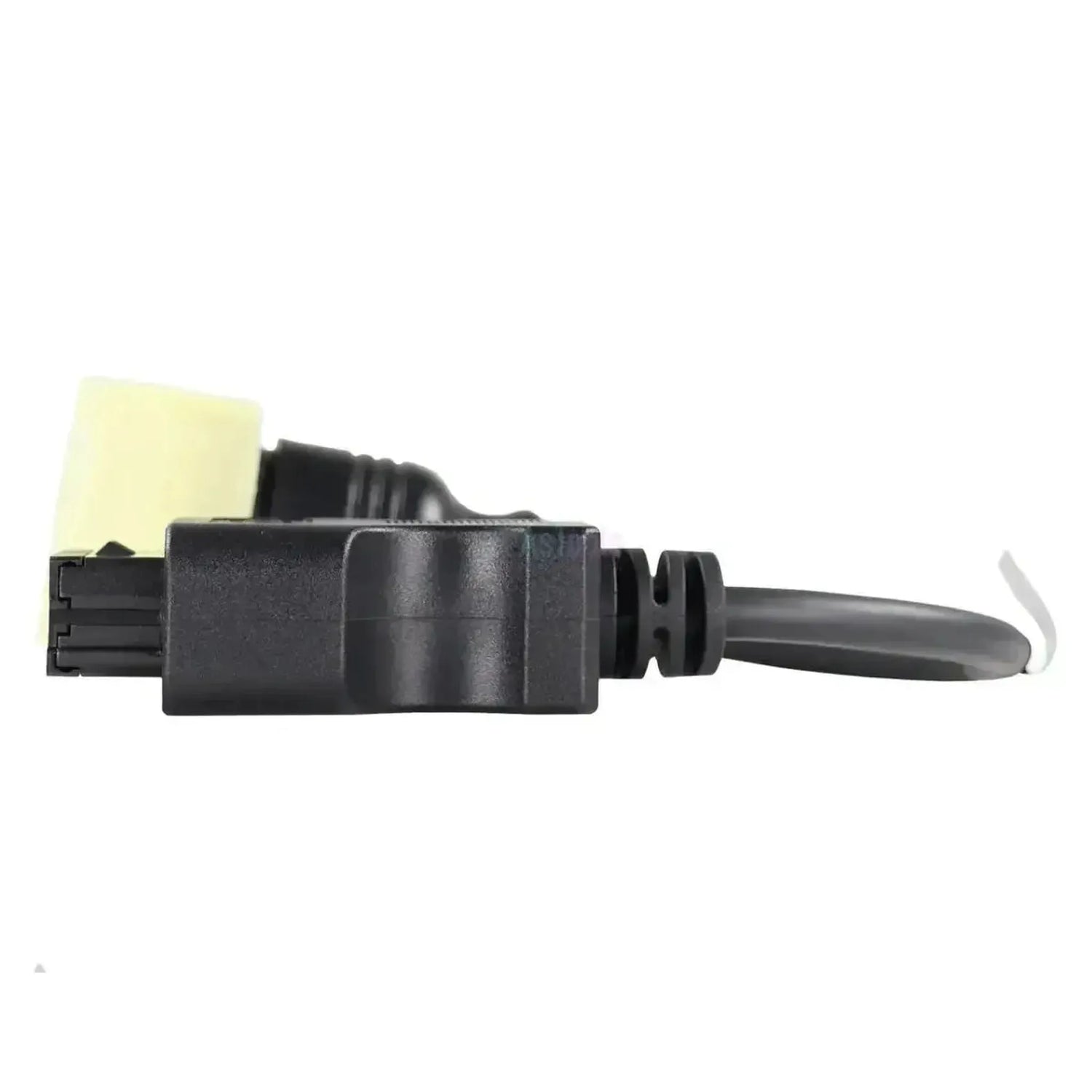

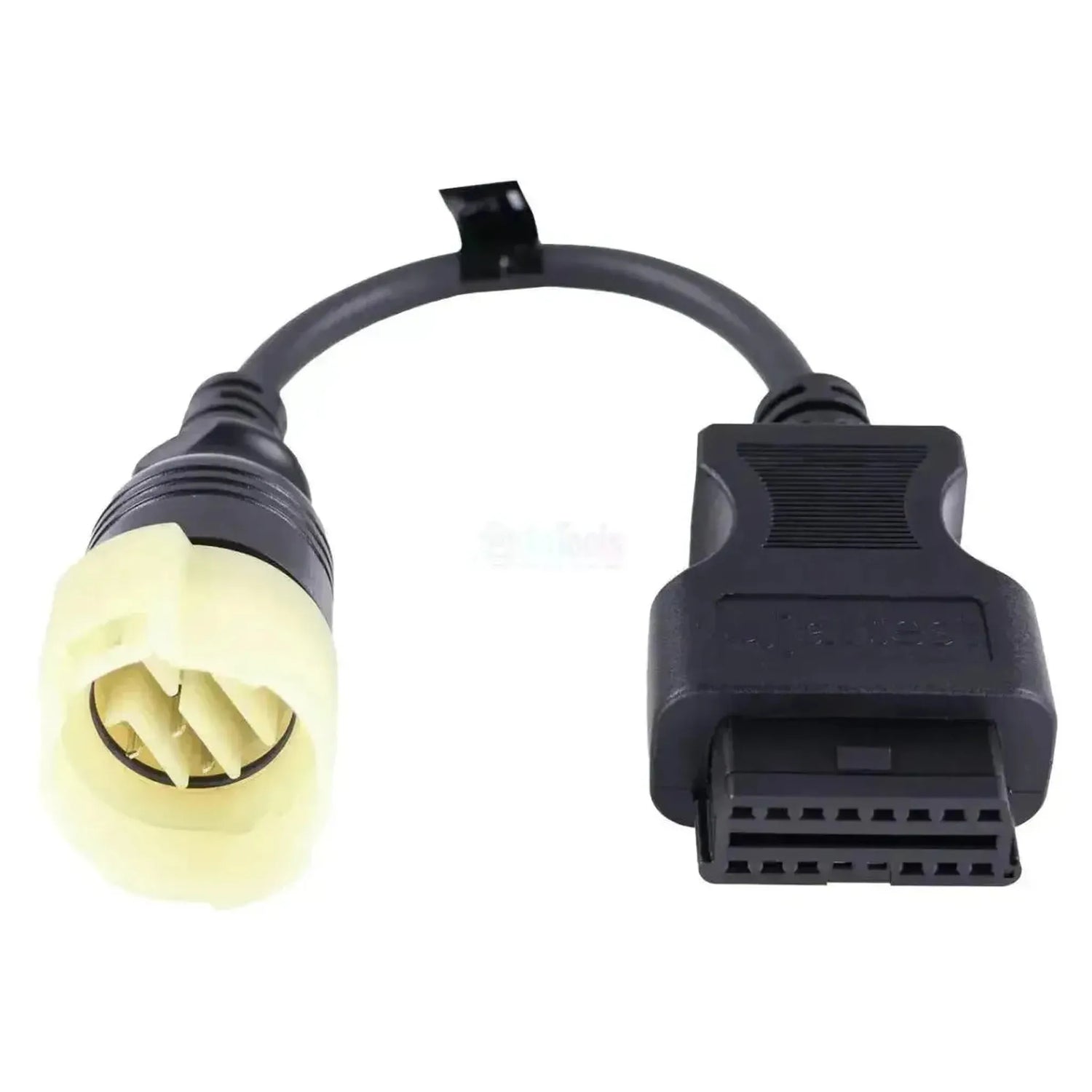

De Jaltest JDC613A is de diagnosekabel voor Suzuki-buitenboordmotoren met de 8-pins aansluiting; hij loopt naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde, ivoorwitte stekker met een kraag met vergrendelnokken en acht platte pennen in een cirkel. Suzuki gebruikt op de DF-serie ook een 4-pins uitvoering, waarvoor de JDC616A bedoeld is. Het snoer meet 28 tot 30 cm.

Met deze verbinding leest de Jaltest-software de twee regeleenheden van de DF-serie uit: De motorregeling ECM en de bedieningsmodule BCM van de gas- en schakelhendels. Op de ECM krijgt u componentaansturing, parameters, reset en de handmatige procedure; op de BCM blijft het bij foutcodes, meetwaarden, gegevens van de regeleenheid en kalibratie. Live data zijn er op beide. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij de motorregeling krijgt u ook de handmatige procedure.
✔Met live data volgt u de sensorwaarden terwijl de motor draait, op beide regeleenheden.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren: Daar staan alleen foutcodes, meetwaarden, gegevens van de regeleenheid en kalibratie.
✕Alleen voor de 8-pins uitvoering: Voor de 4-pins Suzuki-aansluiting is de JDC616A bedoeld.
✕Met 28 tot 30 cm is de kabel kort: De Jaltest Link hangt daardoor vlak bij de motorkap.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest Marine nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling en de bedieningsmodule van de Suzuki-buitenboordmotor. De ECM heeft de volledige functielijst, de BCM een beperktere. Onderstaande eenheden komen uit de Suzuki-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • ECM: Motorregeling, alle functies.
  • BCM: Gas- en schakelhendels, beperkter.

Wat u kunt doen

  • Foutcodes: Motor en bedieningsmodule.
  • Meetwaarden: Live volgen op beide eenheden.
  • Componenten: Alleen op de motorregeling.
  • Parameters en reset: Alleen op de motorregeling.
  • Kalibratie: Op de ECM en de BCM.
  • Handmatige procedure: Op de motorregeling.

Zo gebruikt u hem

  1. Stekker zoeken: Ronde ivoorwitte 8-pins stekker.
  2. Aansluiten: Steek de JDC613A op de stekker.
  3. Link koppelen: OBD2-kant op de Jaltest-kabel.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 8-pins diagnoseaansluiting. Jaltest Marine voert onderstaande DF-modellen in de dekking; welke uitvoering op uw motor zit, ziet u aan de ronde ivoorwitte stekker en aan het aantal pennen erin.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175.
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; het aantal pennen bepaalt welke kabel u nodig heeft. Tel de pennen op uw buitenboordmotor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC613A) | Suzuki 8-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
8pinový kulatý konektor slonovinově bílý
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací
Zda lze po servisní prohlídce vynulovat servisní počítadlo. Řidič tak opět včas obdrží upozornění.Reset servisního intervalu

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů Marine pro plavidla
Referenční číslo
JDC613A
Řídicí jednotky
ECM (řízení motoru) a BCM (ovládací modul)
Potřebné k použití
Jaltest Link a aktivní licence Jaltest Marine

Další parametry

Toepassing
Suzuki buitenboordmotoren (DF-serie) met 8-pins diagnoseaansluiting
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008)
