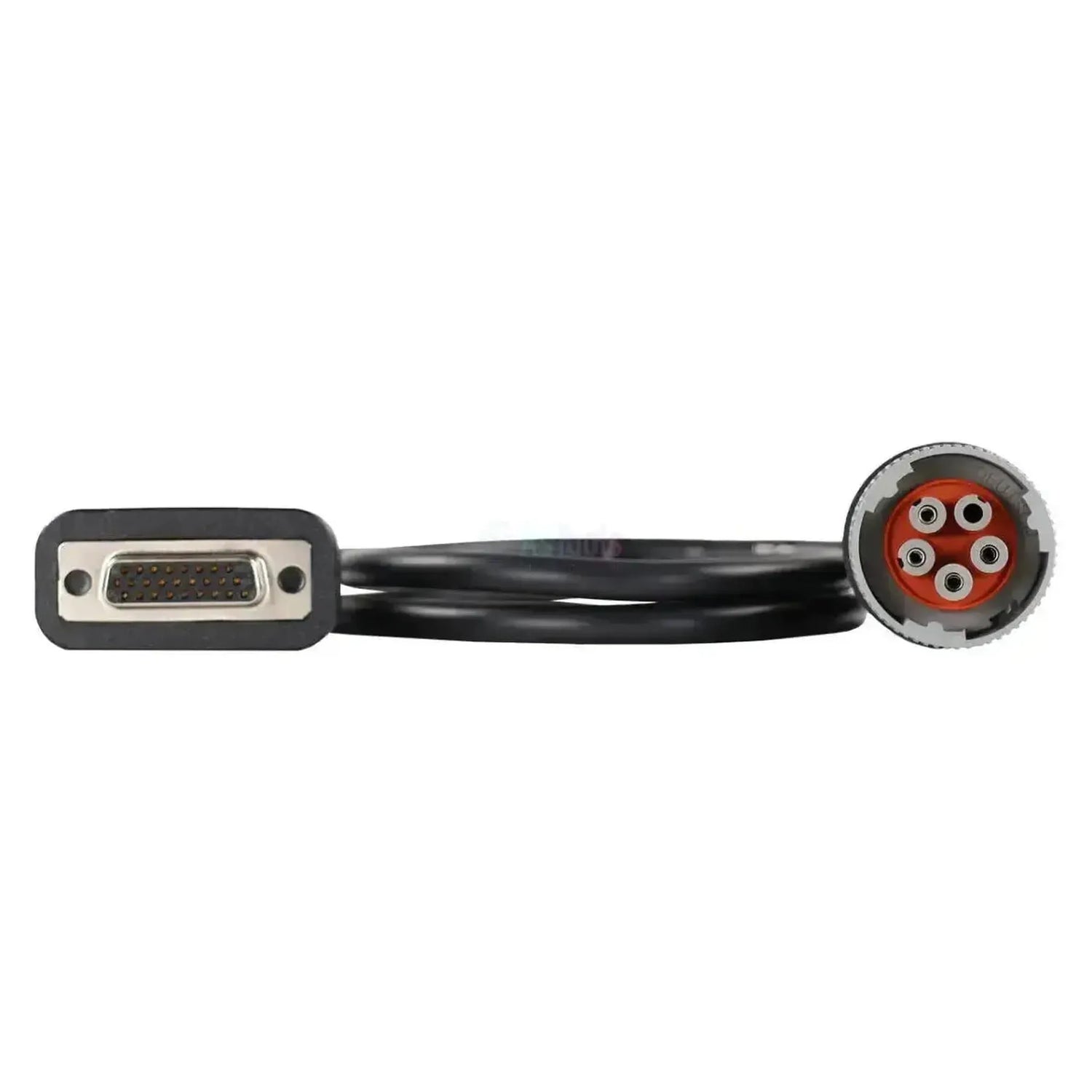

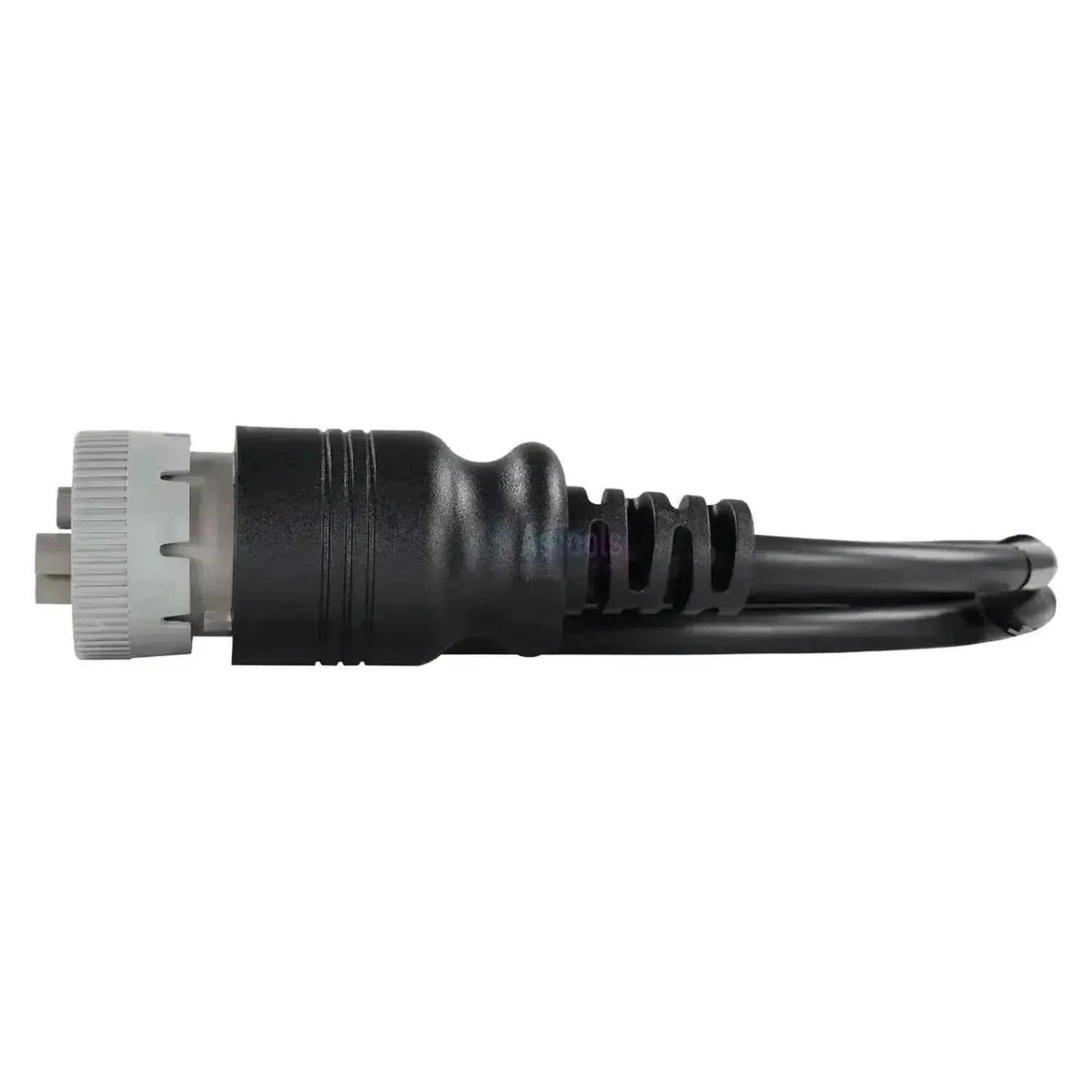

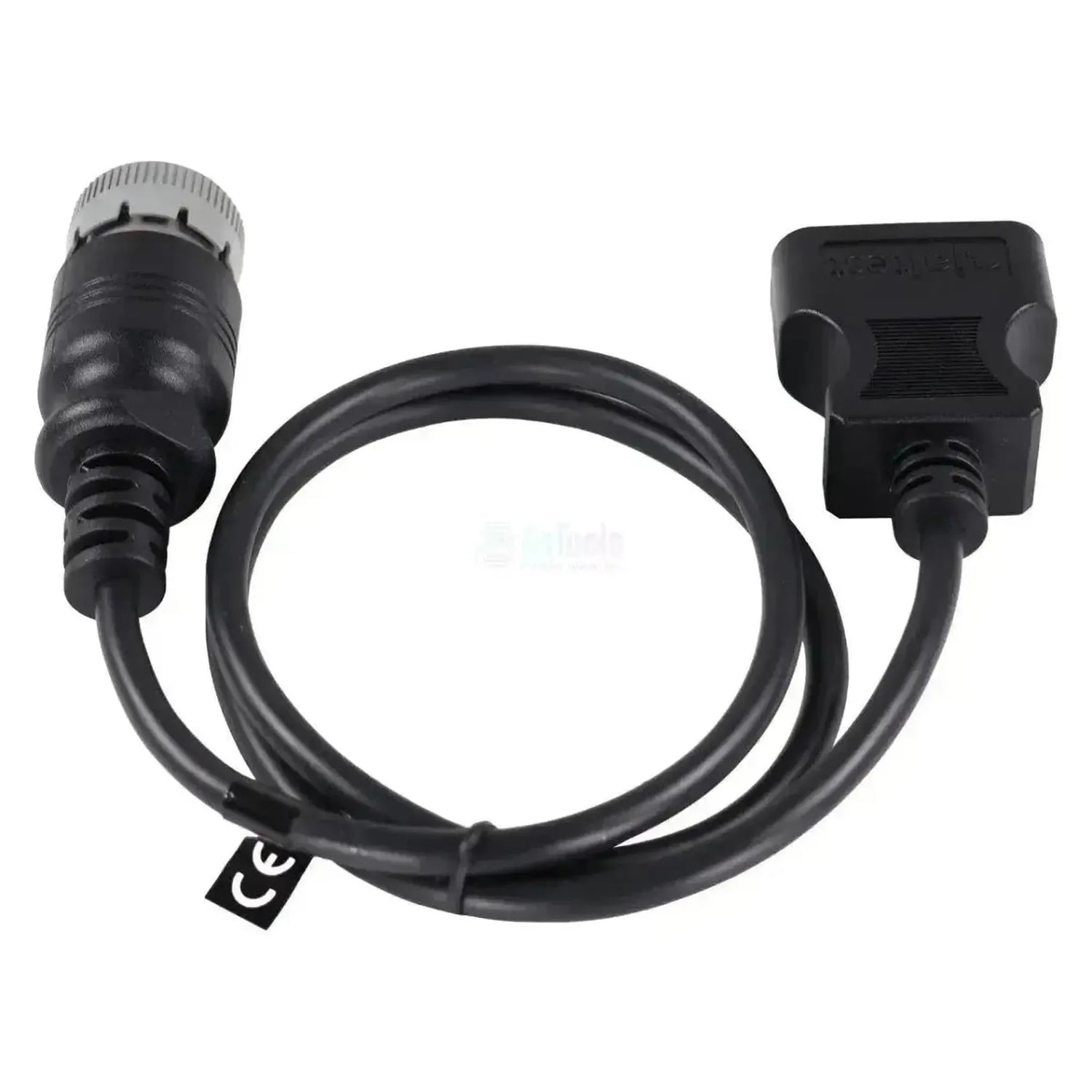

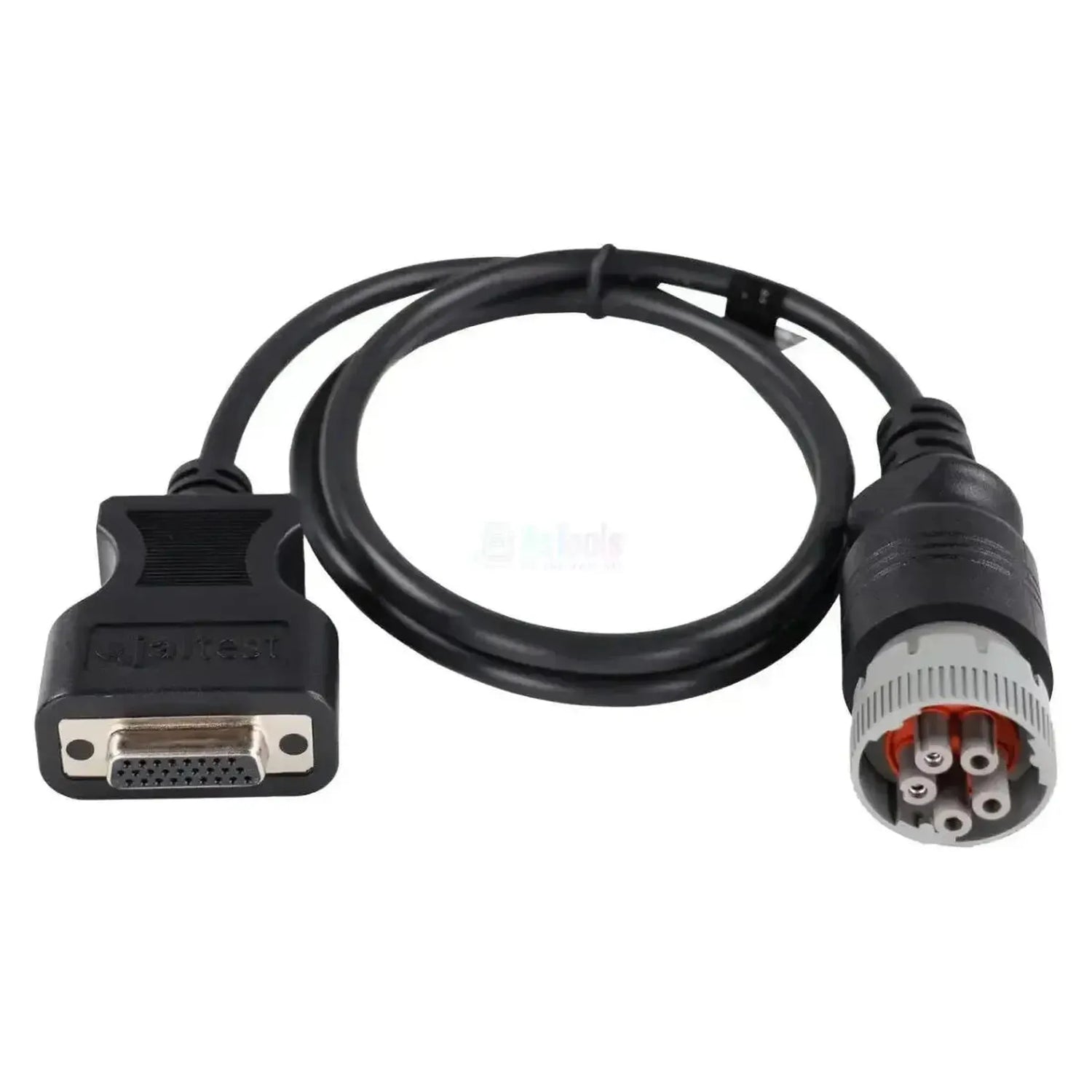

Jaltest JDC113.9 propojuje kulatý 5pinový diagnostický konektor chladicí jednotky s 26pinovým Sub-D portem (DB26) na Jaltest Link. Na straně jednotky je kulatá bajonetová zástrčka se světle šedým spojovacím kroužkem, oranžovým těsnicím kroužkem a pěti dutými kontakty v šedém pouzdře. Délkou 97 až 103 cm může Link ležet vedle jednotky, místo aby na ní visel.

Thermo King a Carrier používají u zde uvedených jednotek stejný kulatý 5pinový konektor, takže jeden kabel obslouží obě značky. Získáte přístup k regulaci chladicí jednotky a čtete chybové kódy, naměřené hodnoty a data ECU; u Carrier VECTOR 1350 přibývají údaje o údržbě. Na produktové stránce je jako verze Linku uvedena V9; kabel spadá pod Jaltest CV.

PŘEDNOSTI

✔Dvě značky s jedním kabelem, protože Thermo King a Carrier zde používají stejný kulatý 5pinový konektor.

✔Délkou 97 až 103 cm více než třikrát delší než JDC115.9 a JDC121A9 s délkou 28 až 30 cm.

✔Připojuje se přímo k 26pinovému Sub-D na Jaltest Link, bez mezikabelu.

✔U Carrier VECTOR 1350 pokrytí zahrnuje také intervaly údržby a přikládá se servisní zpráva.

UPOZORNĚNÍ

✕Na produktové stránce je jako verze Linku uvedena výhradně V9; zkontrolujte, jakou generaci Linku máte k dispozici.

✕U modelů Smart Reefer 4, Smart Reefer µP VI/Thermoguard MTempIV, VECTOR 1550, X Series a X4 7300 & 7500 pokrytí Jaltest neuvádí žádné diagnostické funkce.

✕Zůstává jen u čtení; ovládání komponent nebo nastavování parametrů Jaltest u těchto chladicích systémů nenabízí.

✕U jednotek Carrier s plochou 3pinovou zástrčkou je potřeba JDC115.9 (černé pouzdro) nebo JDC121A9 (červené pouzdro se žlutým těsněním).

Použití a funkce

Tímto spojením se software Jaltest dostane k regulaci chladicí jednotky na přívěsu nebo návěsu, nikoli k řízení motoru tahače před ním. Jednotky níže pocházejí z krytí Jaltestu pro chlazení při přepravě.

Řídicí jednotky, ke kterým se dostanete

Thermo King SR-2 a SR-3: Regulace chladicí jednotky.
Thermo King TG-VI: Regulace chladicí jednotky.
Carrier MAXIMA/ULTRA: Regulace chladicí jednotky.
Carrier VECTOR: Regulace chladicí jednotky.
Carrier VECTOR 1350: Plus údaje o údržbě.

Co můžete dělat

Chybové kódy: Čtení a mazání po opravě.
Naměřené hodnoty: Živé hodnoty čidel a tlakových snímačů.
Mezní hodnoty: Hlášení mimo rozsah.
Údržba: Intervaly u VECTOR 1350.

Jak ho použít

Najděte připojení: Vyhledejte kulatý 5pinový konektor na chladicí jednotce.
Připojte Link: Zasuňte stranu DB26 do Jaltest Link.
Připojte jednotku: Zajistěte bajonetovou zástrčku na jednotce.
Zapněte regulaci: Zapněte chladicí jednotku.
Čtení: V Jaltest vyberte značku a systém.

Kompatibilní vozidla a použití

Rozhodující je zástrčka na chladicí jednotce, ne značka přívěsu pod ní. Tento kabel patří ke kulatému 5pinovému konektoru, který Thermo King a Carrier používají u níže uvedených jednotek. U chladicích jednotek nebyl nikdy předepsán standardizovaný diagnostický konektor, takže rok výroby návěsu o zástrčce nic nevypovídá.

Thermo King:

Smart Reefer 2 (SR-2): Regulace chladicí jednotky.
Smart Reefer 3 (SR-3): Regulace chladicí jednotky.
Thermoguard TG-VI: Regulace chladicí jednotky.

Carrier:

MAXIMA/ULTRA: Regulace chladicí jednotky.
VECTOR: Regulace chladicí jednotky.
VECTOR 1350: Regulace chladicí jednotky, s údaji o údržbě.

💡

Dobré vědět: Diagnostická zásuvka se nachází přímo na chladicí jednotce, u regulace, a ne v kabině tahače. Tento kabel poznáte podle kulatého bajonetového konektoru s oranžovým těsnicím kroužkem; Thermo King a Carrier používají u jednotlivých generací strojů odlišný konektor, proto se před objednáním podívejte na stroj.

Obsah balení

1x Adaptér Jaltest (JDC113.9) | Thermo King/Carrier 5-kolíkový OBD - 26-kolíkový DB26 kabel | Chladicí návěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Přívěs
Pro kolik značek vozidel je kabel vhodný. Mnoho redukcí je určeno jen pro jednu značku s vlastním konektorem.Počet značek vozidel: 2 značky
Ve které sadě kabelů je tento kabel také obsažen. Pokud již sadu máte, nemusíte kabel kupovat zvlášť.Součást sady kabelů: Sada kabelů pro chladicí zařízení

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: Kulatý 5pólový bajonetový konektor
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 26pólový Sub-D (DB26)

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat: Ano

Rozměry a hmotnost

Referenční číslo: JDC113.9

Další parametry

Použití: Thermo King a Carrier chladicí jednotky s kulatým 5-kolíkovým konektorem
Délka: 97 - 103 cm
Řídicí jednotky: Thermo King Smart Reefer 2 a 3 a Thermoguard TG-VI; Carrier MAXIMA/ULTRA, VECTOR a VECTOR 1350
Segment: Chladící přívěs
Součást kabelové sady: Sada kabelů chladicí jednotky (29989)
Potřebné k použití: Jaltest Link V9
