Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Volvo 16-pinový OBD – 16-pinový OBD2 redukční kabel | Terénní a stavební stroj

€97,95 včetně DPH
€80,95 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

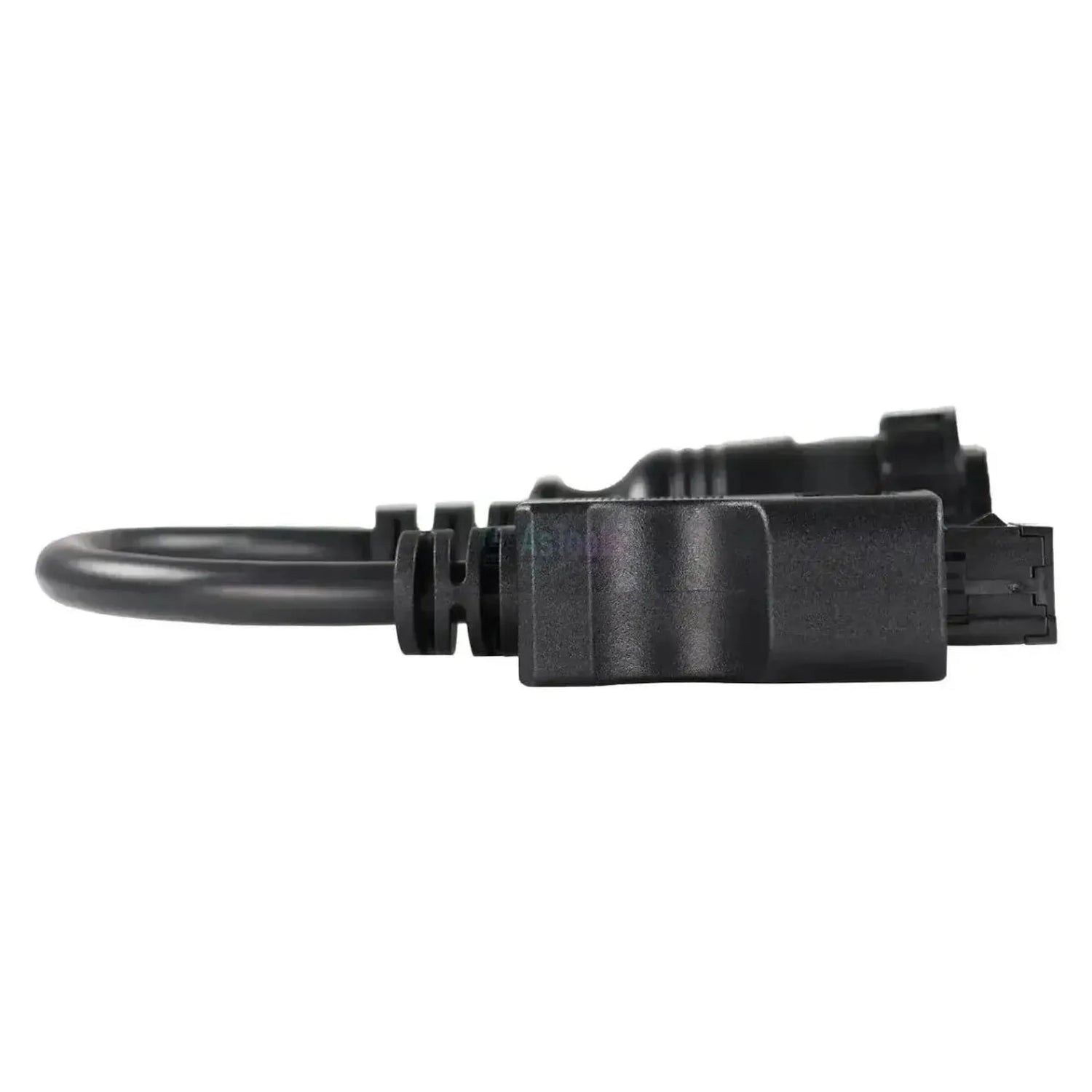

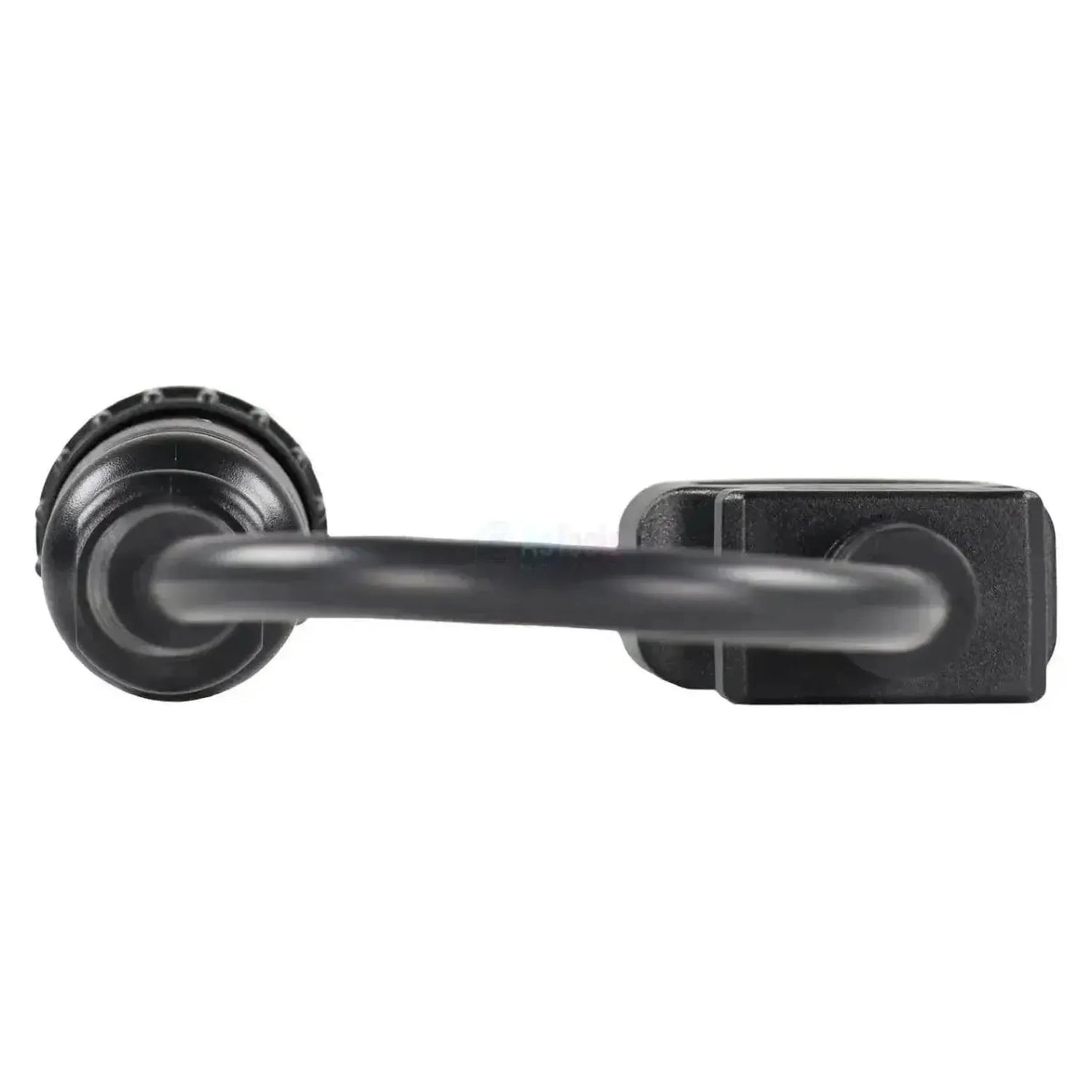

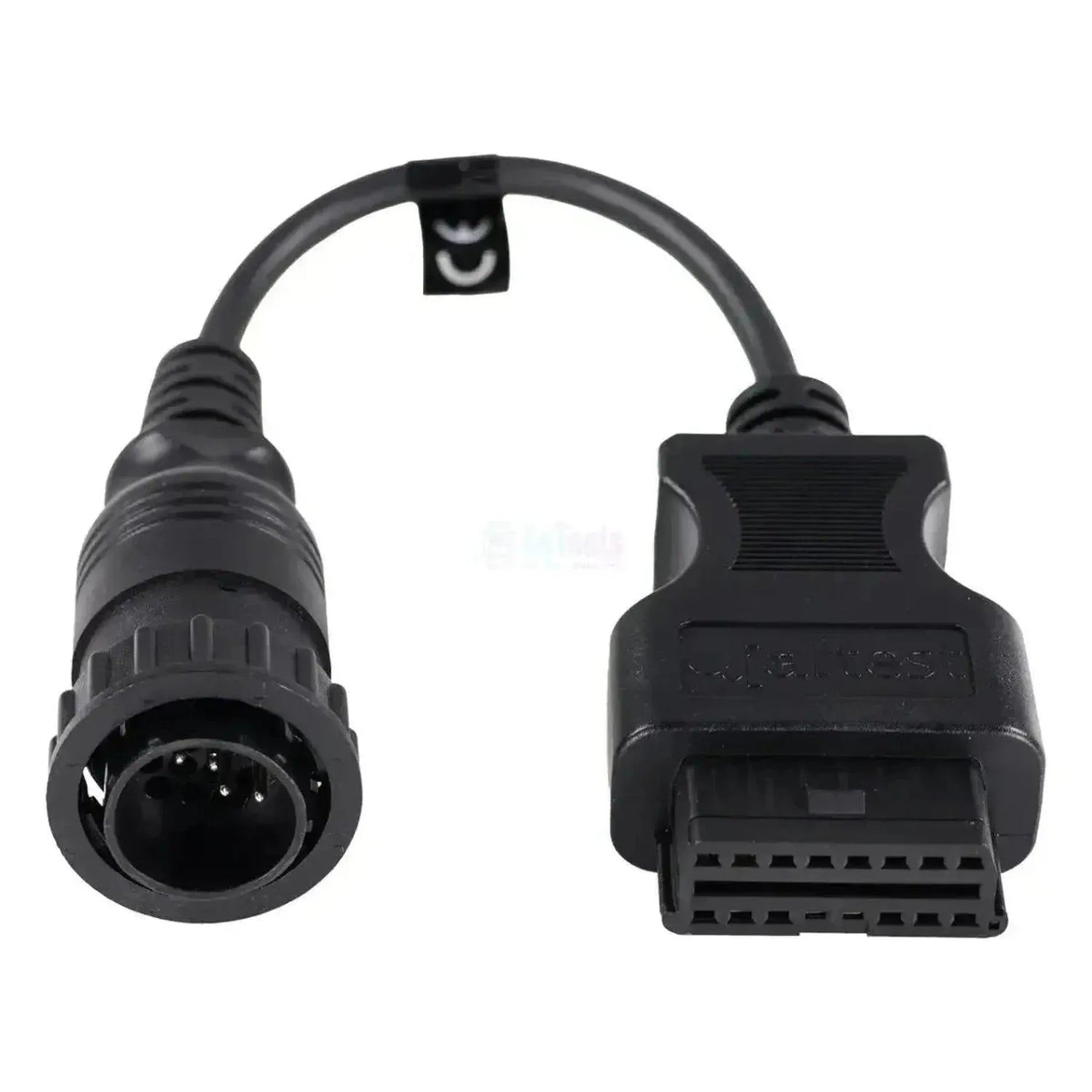

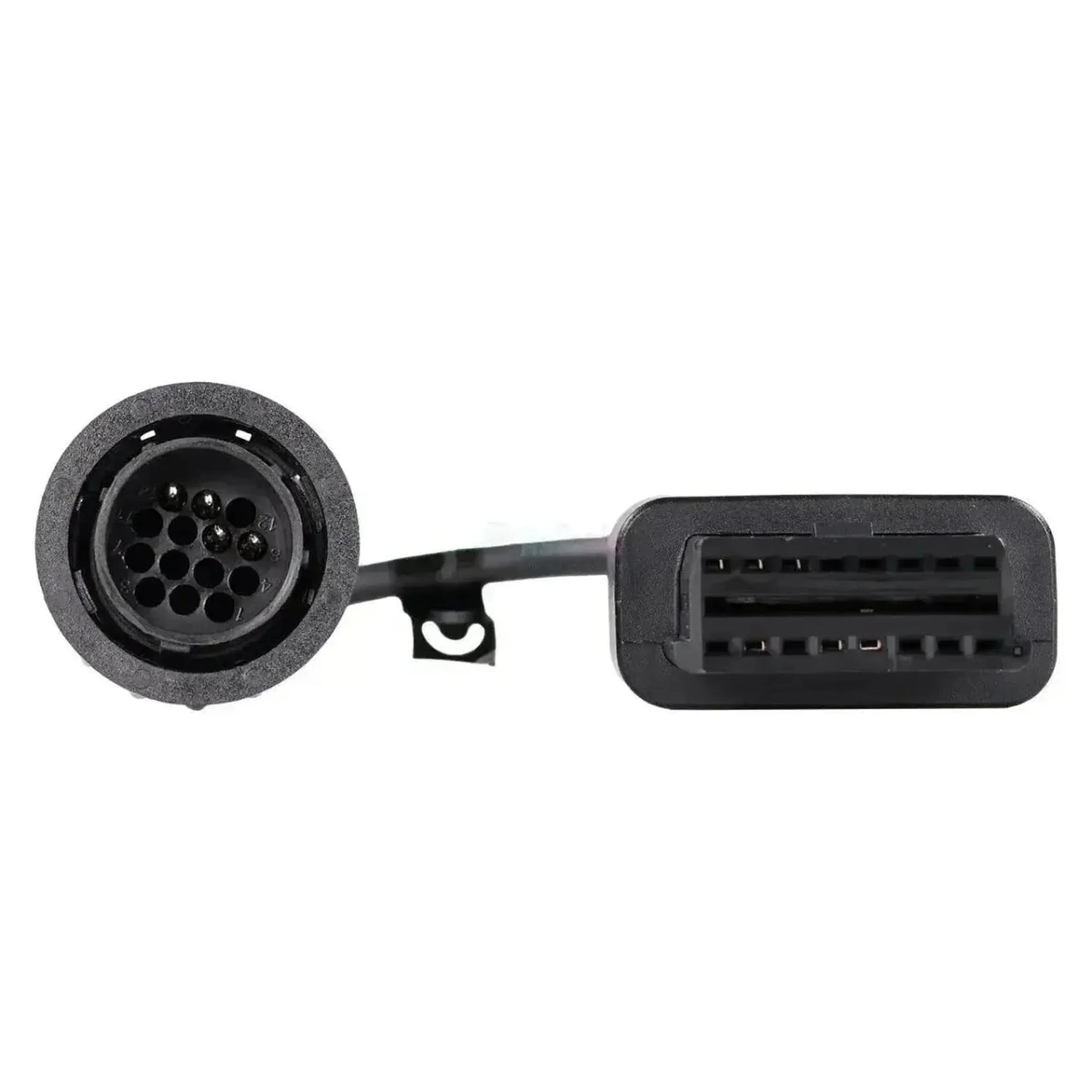

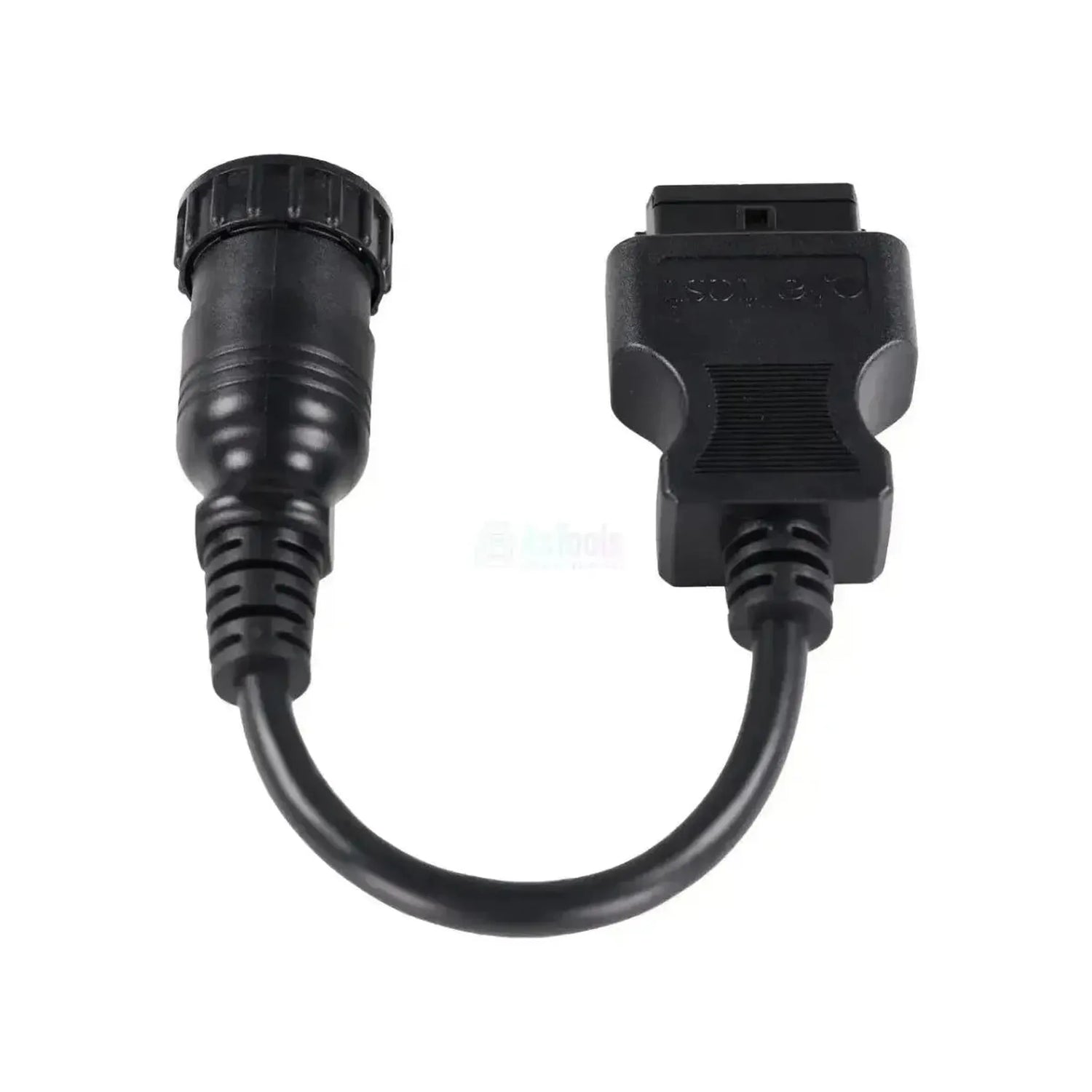

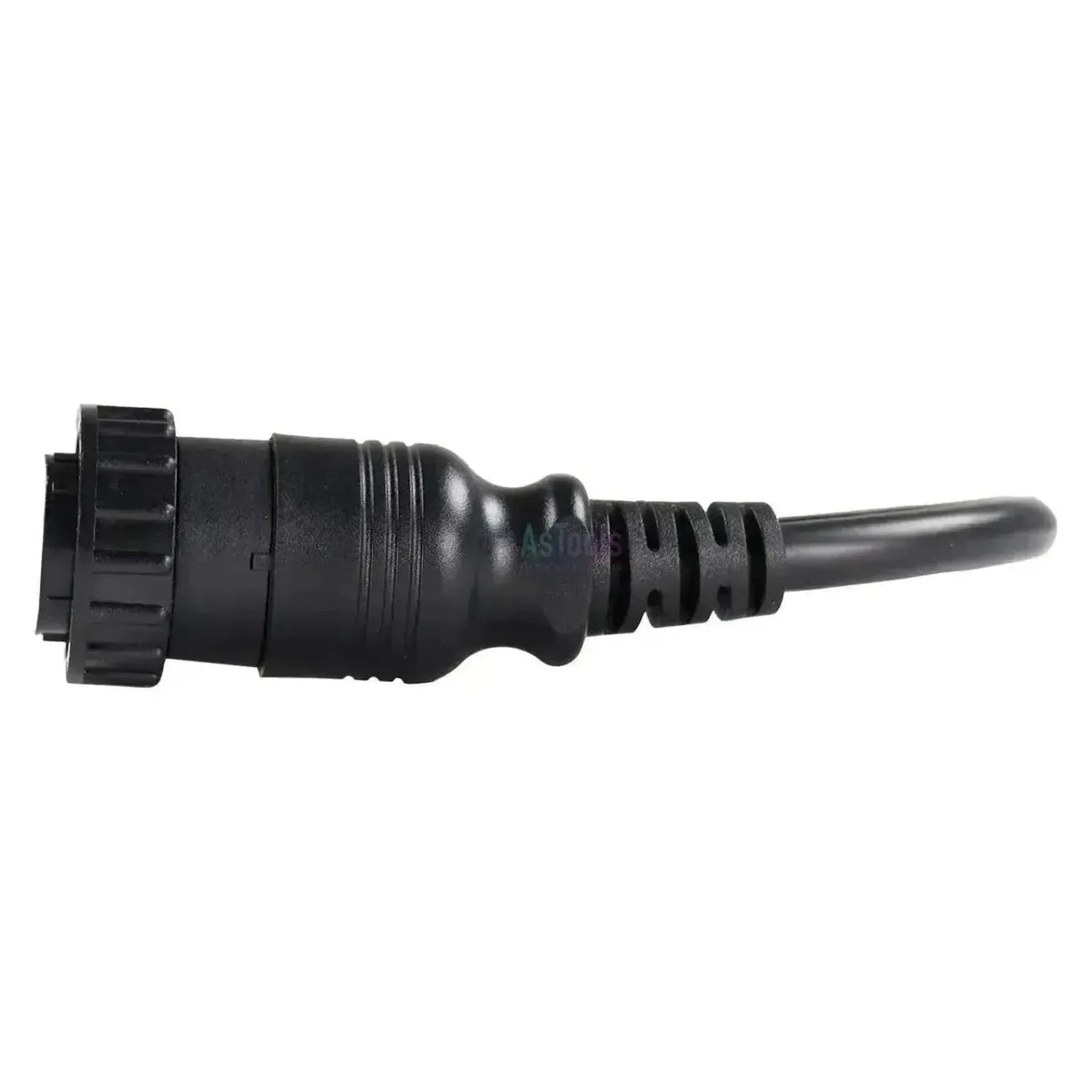

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de volledige machinelijn, met VECU/V2ECU, EDC (motor), TECU en ZF Ergopower (transmissie).
✔Ook CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en de telematicamodule W-ECU staan in de dekking.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.
✔Volvo CE houdt deze stekker aan over de generaties, dus u vindt hem ook op recente machines.

AANDACHTSPUNTEN

✕Het aantal regeleenheden verschilt sterk per serie; op een EC-serie graafmachine zijn het er vijf, op een L-serie wiellader acht.
✕Diagnosewaarschuwingen en aanvullende acties zijn op deze Volvo CE-systemen niet beschikbaar.
✕Lijkt op de Hidromek-kabel JDC541A, maar daar zitten contactbussen waar deze kabel pennen heeft.
✕De dekking geldt voor Volvo CE; Volvo-vrachtwagens en -autobussen vallen daar niet onder.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.

Regeleenheden die u kunt benaderen

  • VECU en V2ECU: Voertuigcomputer.
  • EDC: Elektronische dieselregeling.
  • TECU: Transmissie op wielladers.
  • ZF Ergopower: Bakregeling op wielladers.
  • CU: Airco en cabineverwarming.
  • CCU: Cabinemodule op graafmachines.
  • IC: Instrumentenpaneel.
  • W-ECU: Telematica op wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: Bekijken, met alarmgrenzen.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde aansluiting in de cabine.
  2. Aansluiten: Steek de JDC509A erin en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.

Volvo CE:

  • EC-serie: Rupsgraafmachines, 1999 - heden.
  • ECR-serie: Korte-staart graafmachines.
  • EW-serie: Mobiele graafmachines.
  • L-serie: Wielladers.
  • A-serie: Knikdumpers.
  • G-serie: Graders.
  • DD- en SD-serie: Walsen.
💡
Goed om te weten: De aansluiting zit in de cabine en is een ronde stekker met vergrendelring, niet de vlakke 16-pins stekker uit de personenauto. In de contacthouder van de kabel zitten pennen; de Hidromek-kabel JDC541A lijkt erop maar heeft contactbussen. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • OHW stavební a terénní stroje
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel
  • Stavební a terénní stroj

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů OHW kompletní
Referenční číslo
JDC509A
Potřebné k použití
Jaltest Link

Další parametry

Toepassing
Volvo Construction Equipment
Aansluiting machinezijde
Ronde zwarte connector met vergrendelring, met pennen
Regeleenheden
VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
