Jaltest | SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pinový OBD – 16-pinový OBD2 redukční kabel | Přívěs

Name: Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pinový OBD – 16-pinový OBD2 redukční kabel | Přívěs
Brand: Jaltest
SKU: JDC103A
Price: 133.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€133,95 včetně DPH

€110,70 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

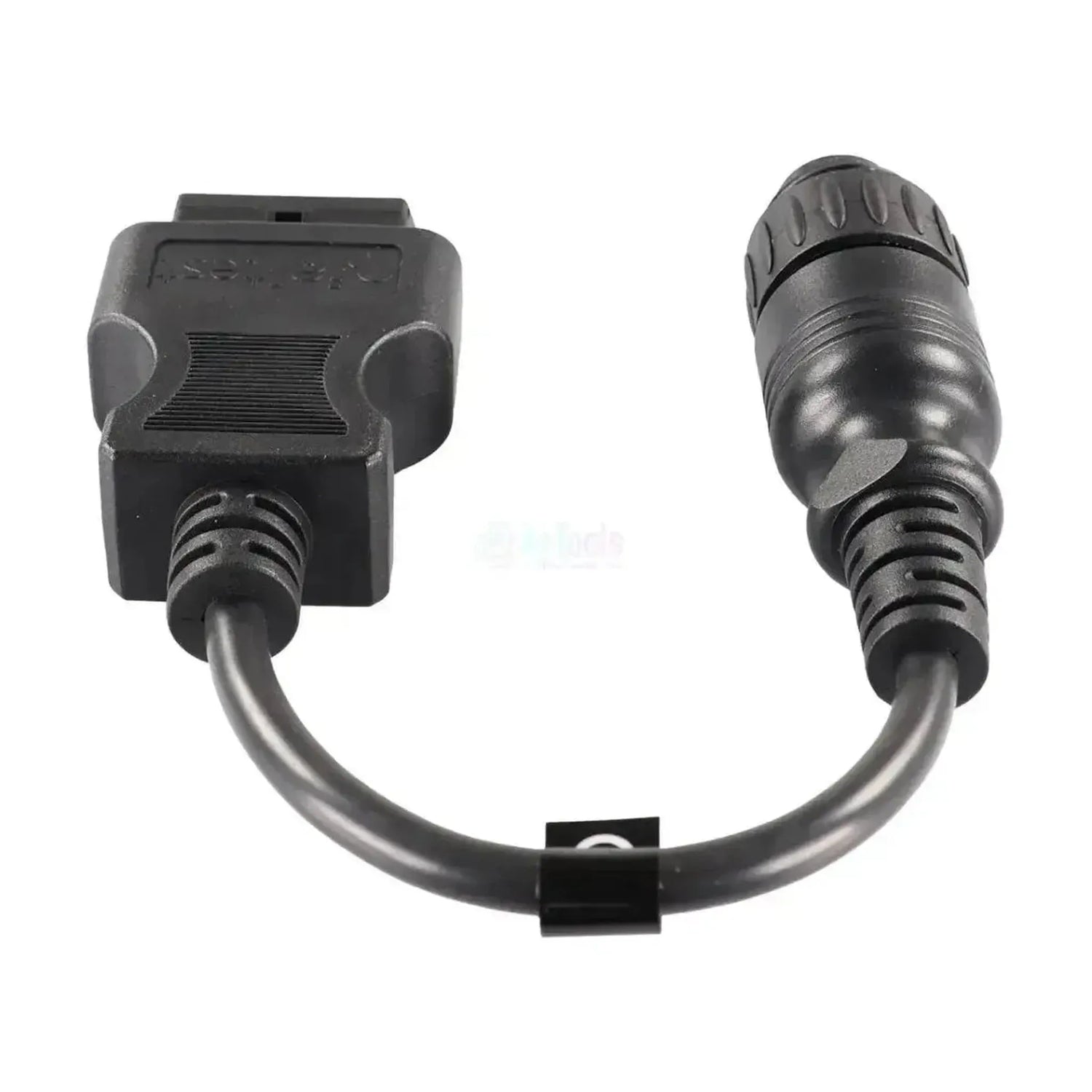

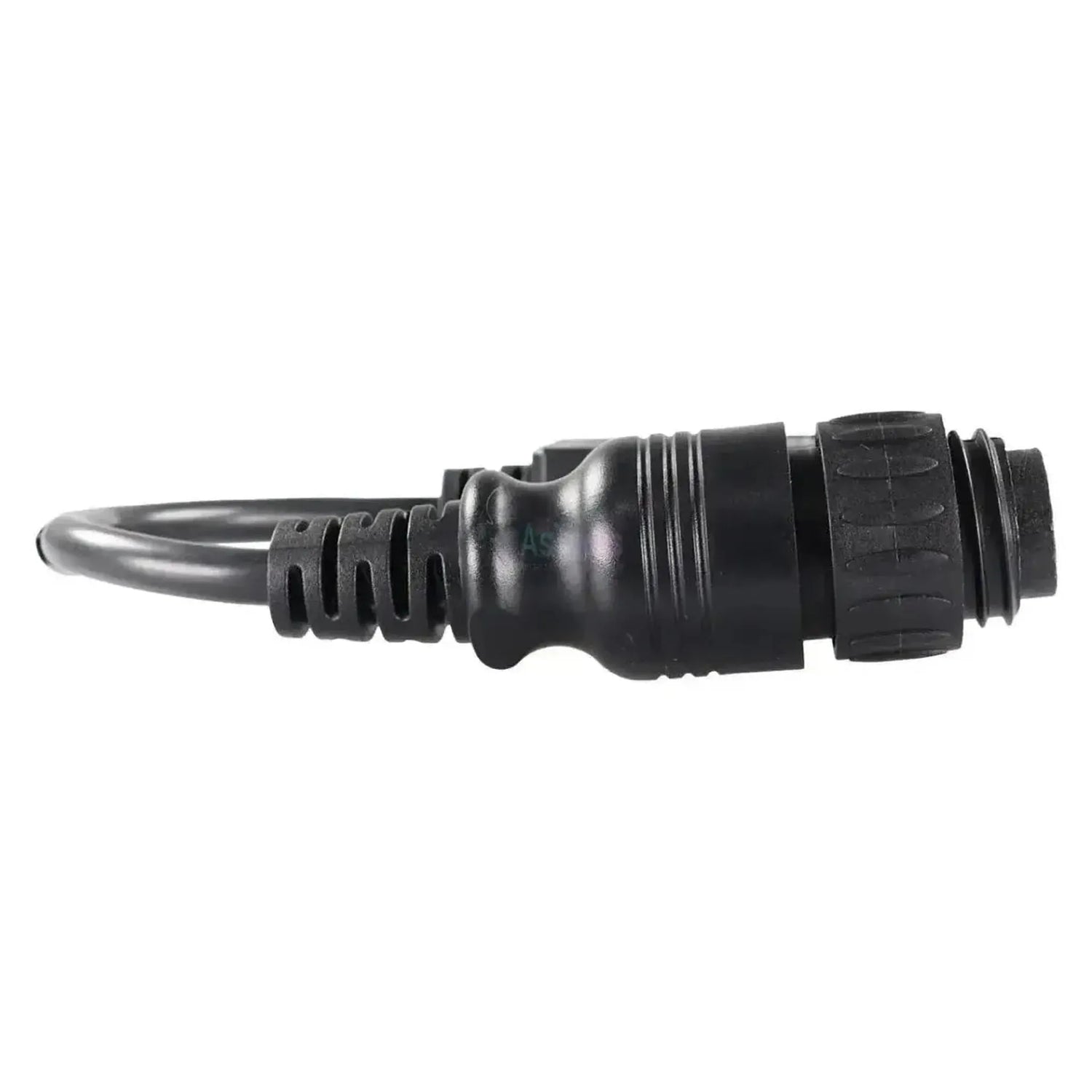

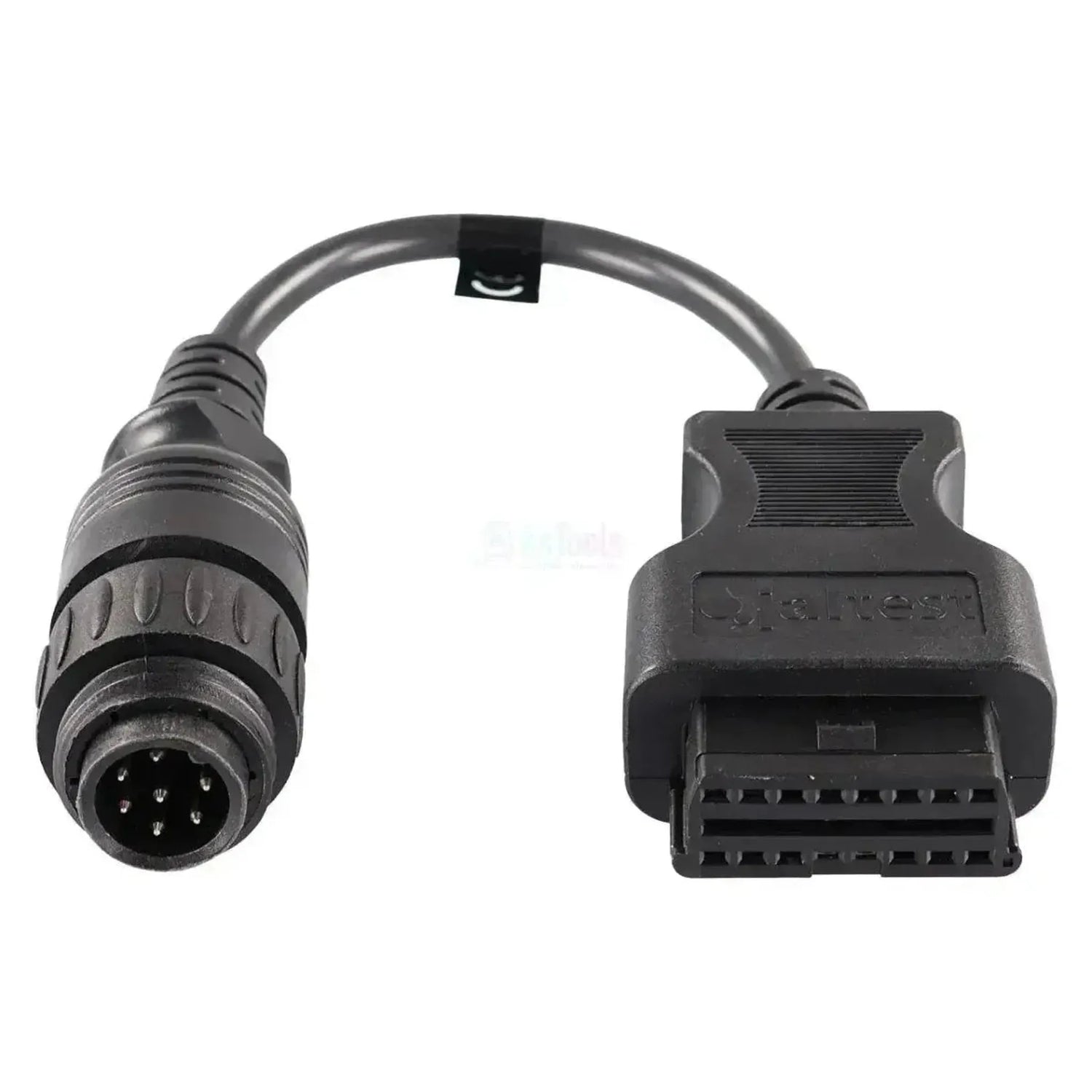

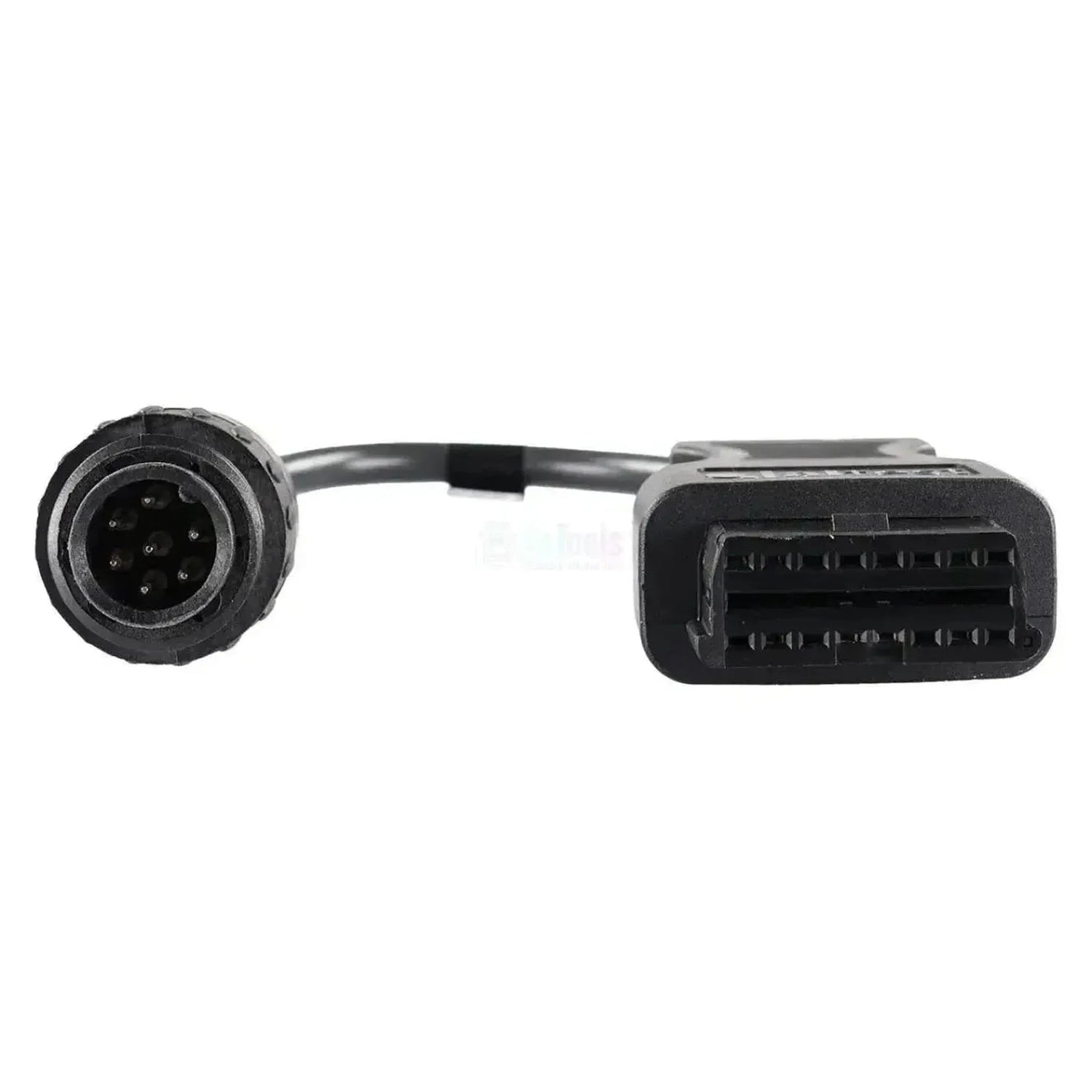

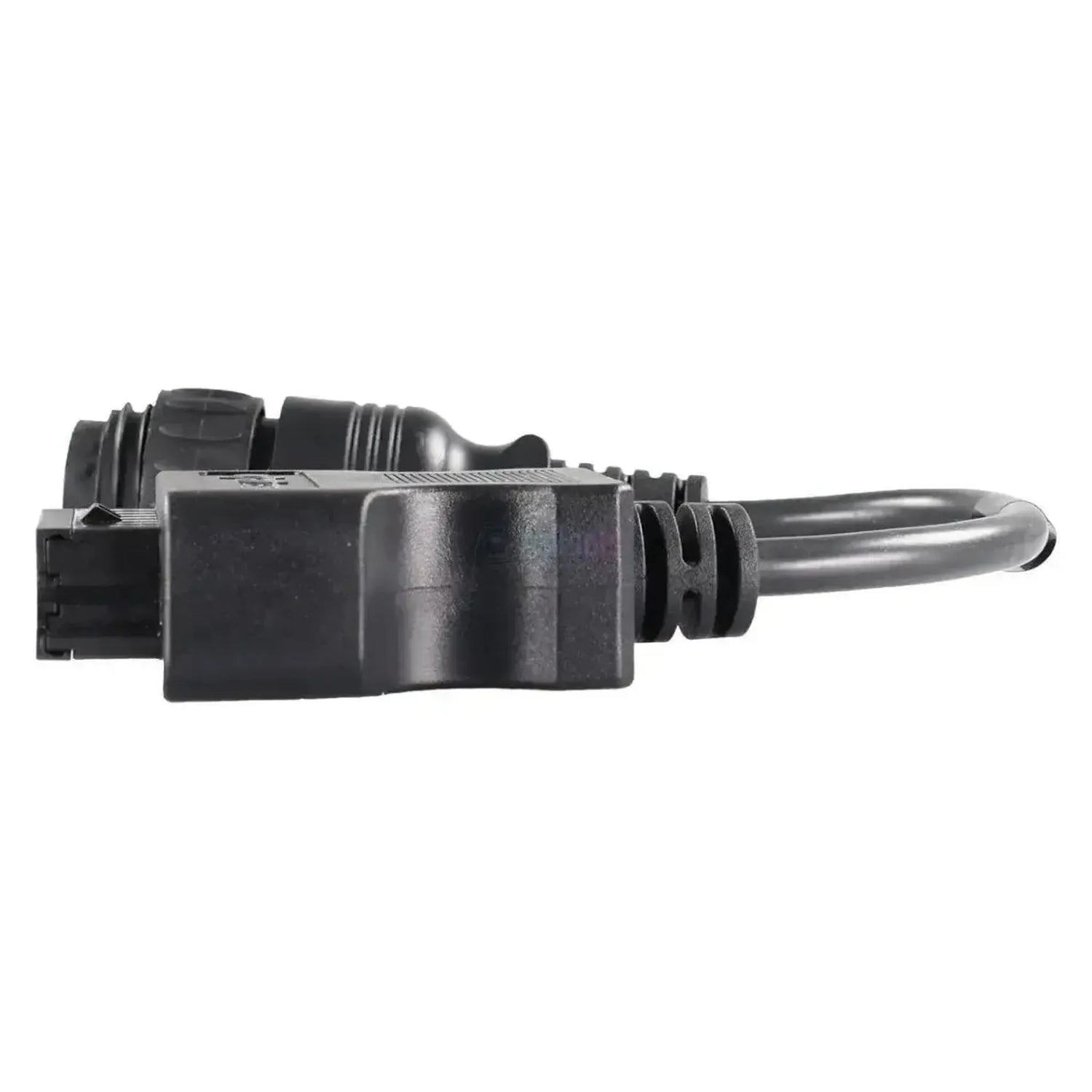

Jaltest JDC103A propojuje 7pólový diagnostický konektor brzdových systémů přívěsů Wabco a Knorr-Bremse se 16pólovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně přívěsu je kulatý černý konektor s žebrovanou rukojetí a sedmi kolíky: šest v kruhu a jeden uprostřed. Všech sedm pozic je obsazeno, což tento konektor odlišuje od stejně sedmipólového JDC111A. Kabel je dlouhý 28 až 30 cm.

Kabel otevírá diagnostické vedení k ABS přívěsu: Wabco Vario C, VCS, VCSII a VCSII CAN a Knorr-Bremse A18, KB3-TA a KB4-TA. Čtete chybové kódy, naměřené hodnoty a údaje ECU; u VCS, VCSII a VCSII CAN také servisní údaje. Některé funkce Knorr-Bremse jsou k dispozici až se samostatným modulem Knorr-Bremse Diagnostics (ref. 71502007). Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

VÝHODY

✔Dva výrobci jedním kabelem, protože Wabco a Knorr-Bremse u těchto regulací brzd používají stejný 7pólový konektor.

✔Dosáhne na Wabco Vario C, VCS, VCSII a VCSII CAN a Knorr-Bremse A18, KB3-TA a KB4-TA.

✔U VCS, VCSII a VCSII CAN jsou kromě chybových kódů a naměřených hodnot v rozsahu také servisní údaje.

✔Použitelné s Jaltest Link V8.1 a V9 a dodáváno v sadě kabelů pro přívěs (70002024).

UPOZORNĚNÍ

✕Pouze pro 7pólový konektor se sedmi kolíky; jednotka KB4-TA se 7pólovým pouzdrem, ve kterém jsou čtyři zdířky, patří k JDC111A.

✕U Wabco Vario C rozsah nezahrnuje servisní údaje, pouze chybové kódy, naměřené hodnoty a údaje ECU.

✕Jednotky EBS od Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) a Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) se tímto kabelem nedosáhnou; k tomu je určen kabel ISO 7638 JDC110A.

✕Některé funkce Knorr-Bremse jsou k dispozici až se samostatným modulem Knorr-Bremse Diagnostics (ref. 71502007).

Použití a funkce

Tímto připojením se pomocí softwaru Jaltest dostanete k regulaci brzd na návěsu nebo přívěsu. Jaká jednotka se zde nachází, určuje generace regulace Wabco nebo Knorr-Bremse, nikoli značka přívěsu.

Řídicí jednotky, ke kterým máte přístup

Wabco Vario C: ABS přívěsu.
Wabco VCS, VCSII, VCSII CAN: ABS přívěsu.
Knorr-Bremse A18, KB3-TA: Starší ABS přívěsu.
Knorr-Bremse KB4-TA: ABS přívěsu.

Co můžete dělat

Kódy chyb: Čtení s popisem.
Naměřené hodnoty: S hlášením mimo rozsah.
Servisní údaje: U VCS, VCSII a VCSII CAN.
Diagnostická hlášení: U VCSII a VCSII CAN.

Jak jej používat

Zkontrolujte konektor: Spočítejte sedm kolíků v kulatém konektoru.
Připojení: Zasuňte JDC103A do konektoru.
Propojení linky: Připojte stranu OBD2 k diagnostickému kabelu.
Napětí: Zajistěte, aby přívěs měl napětí.
Čtení: Vyberte Wabco nebo Knorr-Bremse a příslušný systém.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoli model. Tento kabel se hodí na každý návěs nebo přívěs s regulací brzd Wabco nebo Knorr-Bremse, jehož diagnostický konektor je kulatý 7pólový konektor se sedmi kolíky. Generace EBS obou značek vedou přes vlastní konektor.

Wabco (vymezení):

Vario C: Protiblokovací systém; chybové kódy, naměřené hodnoty a údaje ECU.
VCS, VCSII a VCSII CAN: Protiblokovací systém, včetně servisních údajů.

Knorr-Bremse (vymezení):

A18 a KB3-TA: Starší protiblokovací systémy přívěsů.
KB4-TA: Také přístupný přes JDC111A.

💡

Dobré vědět: V kulatém konektoru spočítejte sedm kolíků: šest v kruhu a jeden uprostřed. Pokud je v 7pólovém pouzdru naopak zdířka a obsazeny jsou pouze čtyři pozice, patří tam JDC111A. Zkontrolujte to na přívěsu, než objednáte.

Obsah balení

1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pinový OBD - 16-pinový OBD2 redukční kabel | Přívěs

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Přívěs

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 7pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Sada kabelů pro přívěsy
Referenční číslo: JDC103A
Řídicí jednotky: Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Další parametry

Použití: Brzdové systémy přívěsů Wabco a Knorr-Bremse se 7pólovým konektorem
Součást kabelové sady: Sada kabelů pro přívěs (70002024)
Nutné k použití: Jaltest Link s licencí Jaltest CV
Případně dostupné navíc: Modul Knorr-Bremse Diagnostics (ref. 71502007) pro plný rozsah funkcí
