Jaltest  |  SKU: JDC601A

Jaltest (JDC601A) | Yamaha 3-pinový OBD – 16-pinový OBD2 redukční kabel | Vodní skútr

€74,95 včetně DPH
€61,94 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

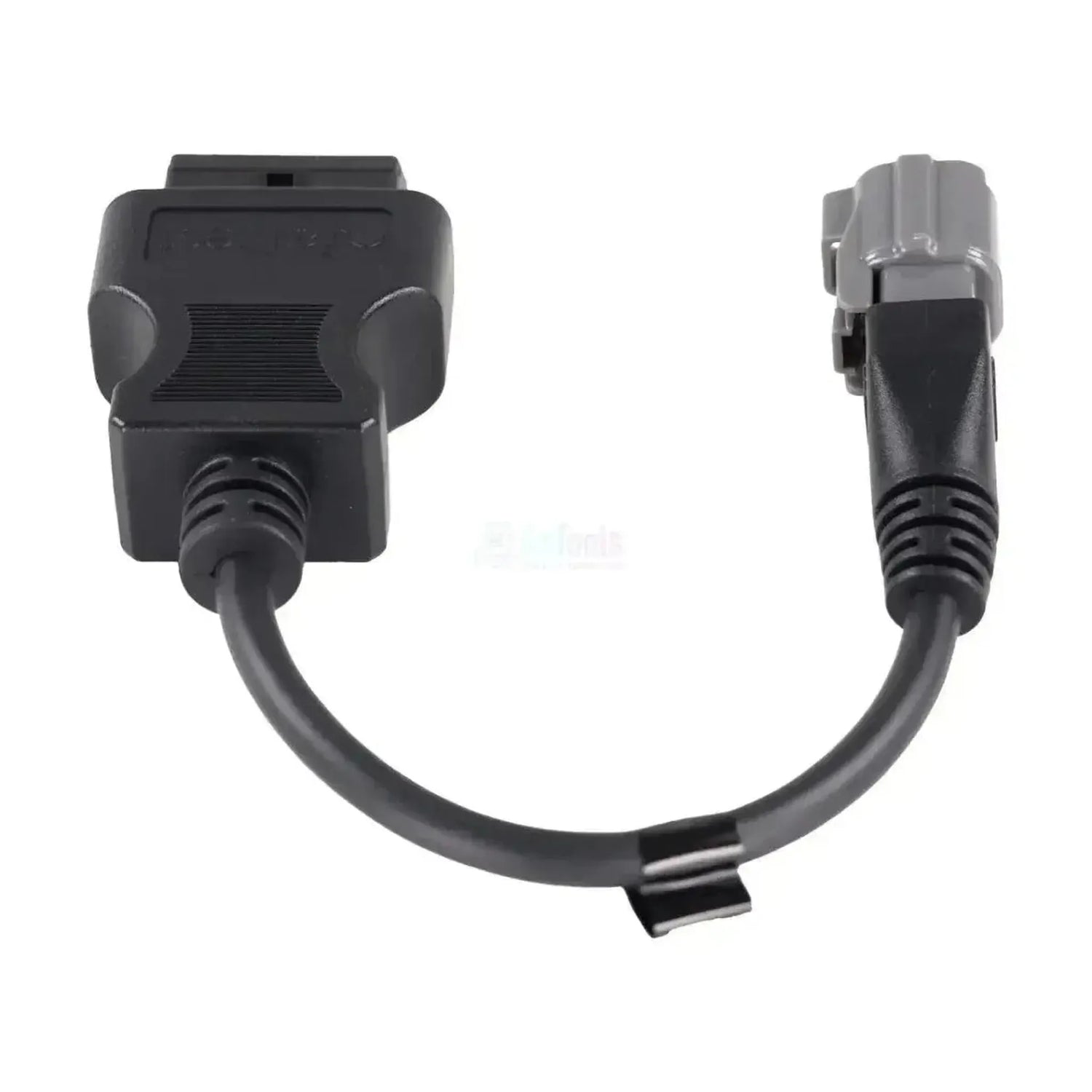

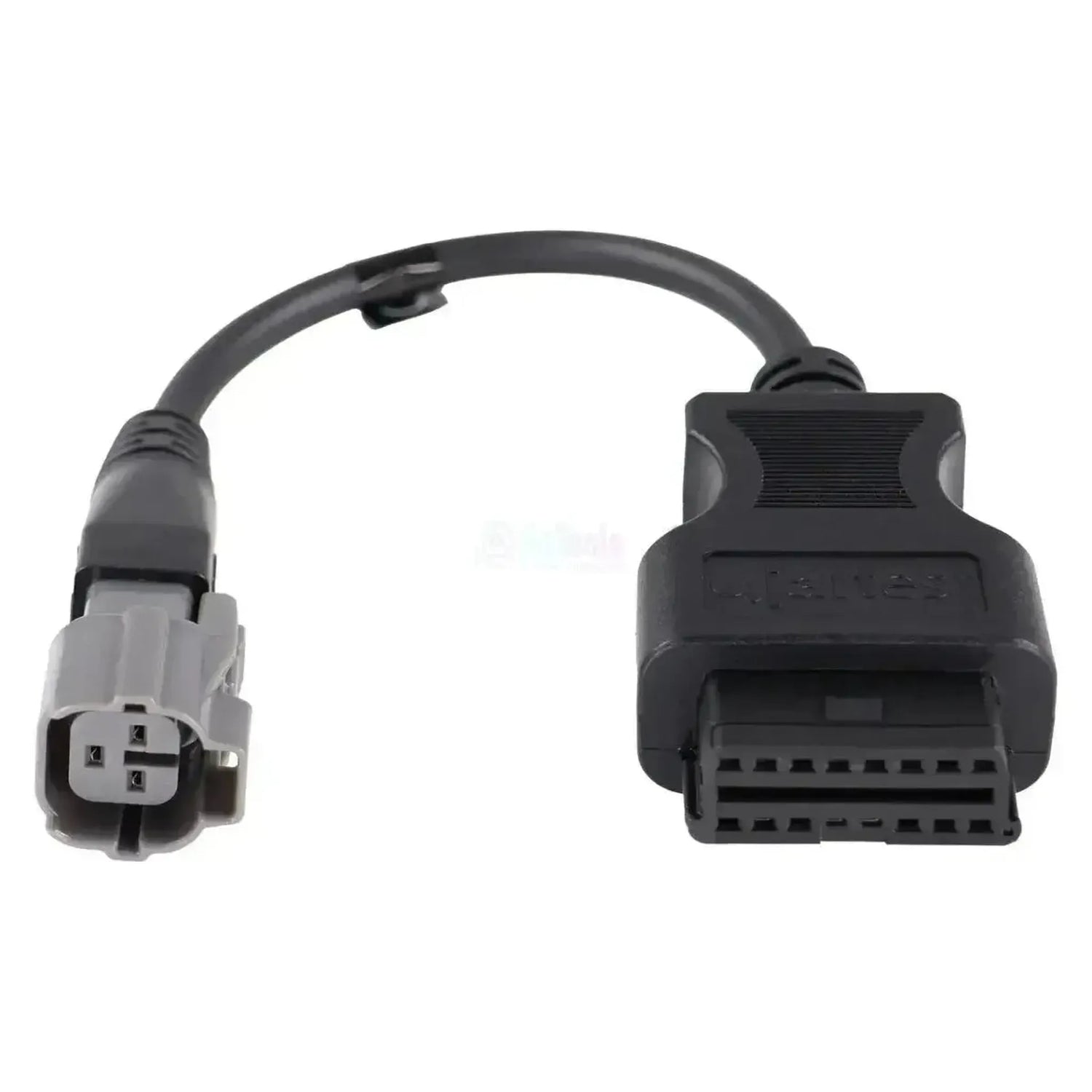

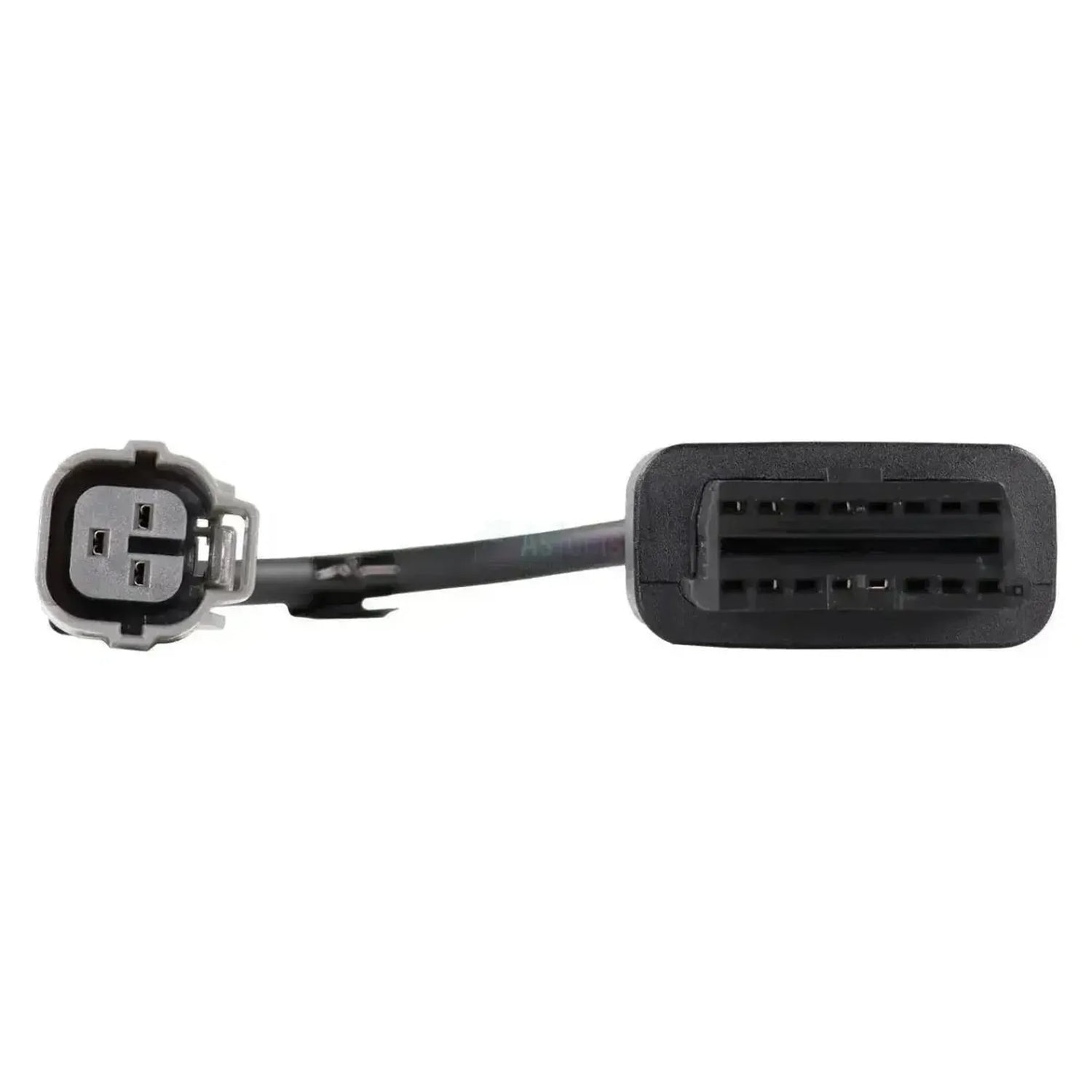

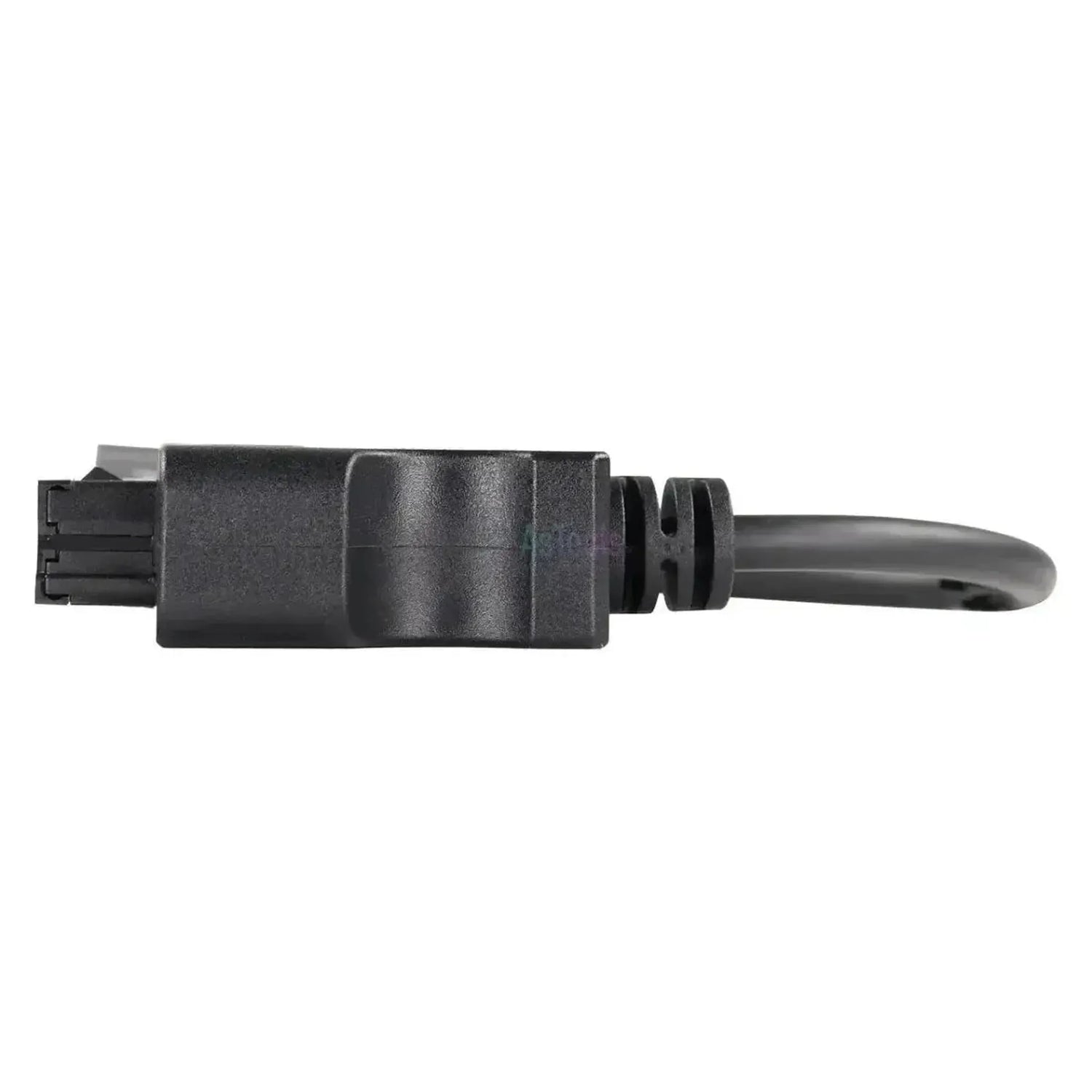

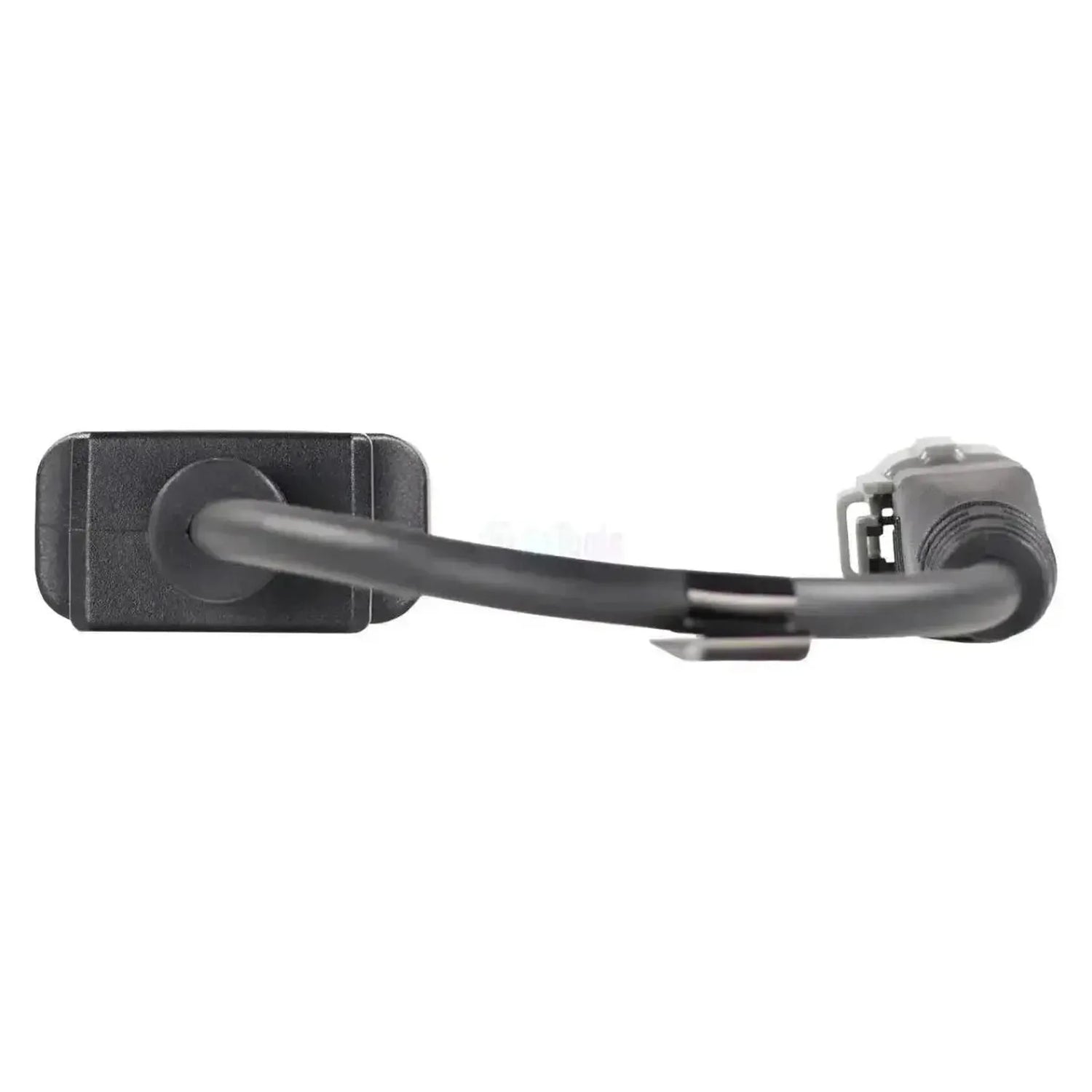

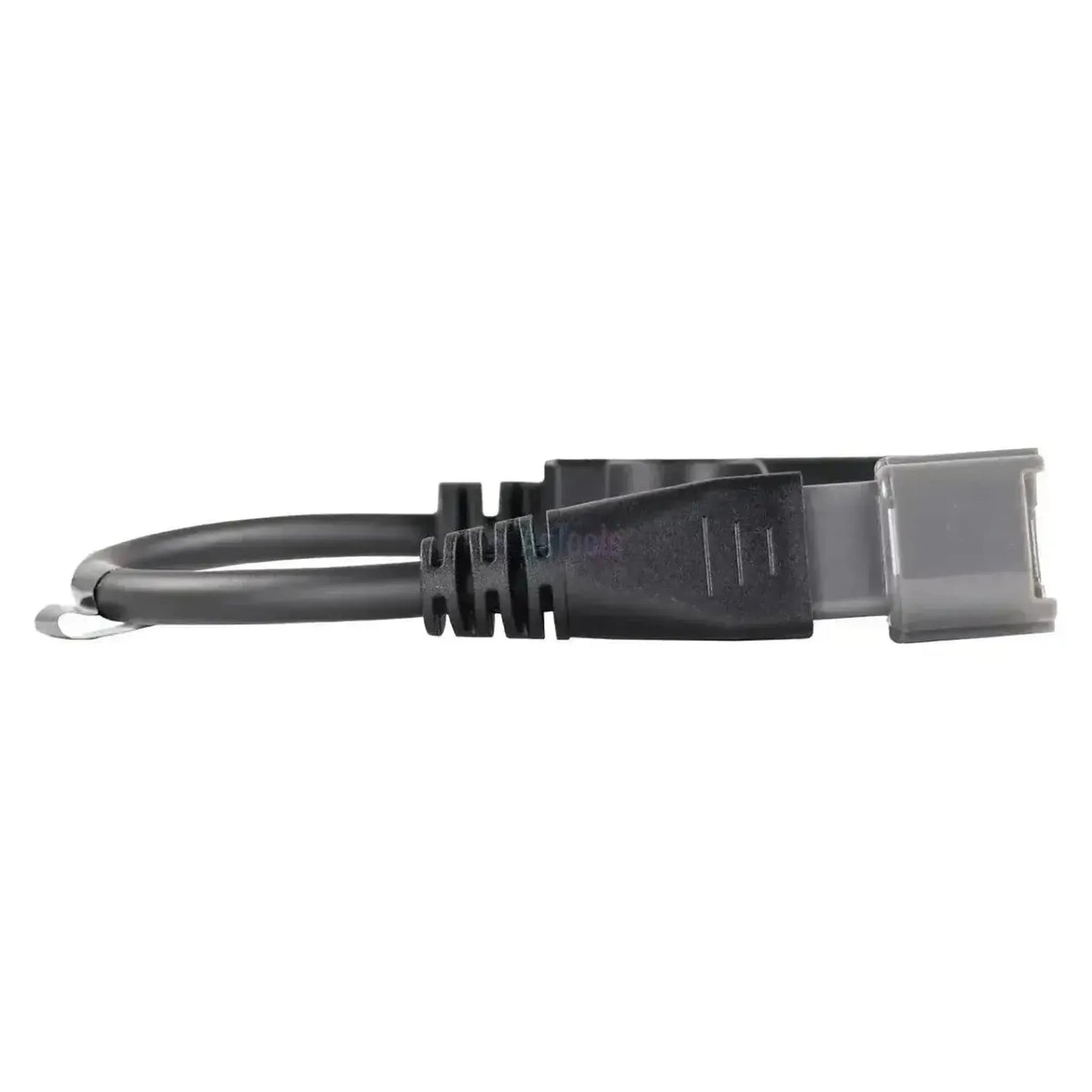

Jaltest JDC601A propojuje původní 3-pinovou diagnostickou zásuvku vodních skútrů Yamaha s 16-pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně motoru je šedá obdélníková vodotěsná zástrčka se třemi komorami v černém tahovém odlehčení. Kabel má délku 28 až 30 cm a zásuvka se nachází v motorovém prostoru.

Po připojení kabelu software Jaltest komunikuje s ECM EFI, řídicí jednotkou motoru, a s RiDE SCU, řídicí jednotkou brzdového systému a systému couvání. Na řídicí jednotce motoru můžete číst chybové kódy a měřené hodnoty, ovládat komponenty a nastavovat parametry; na RiDE SCU jsou k dispozici chybové kódy, kalibrace a živá data. Kabel pracuje s Jaltest Link V8.1 a V9 a spadá pod Jaltest Marine.

PŘEDNOSTI

✔Poskytuje přístup k ECM EFI s chybovými kódy, naměřenými hodnotami, ovládáním komponent a parametry.
✔Umožňuje také přístup k RiDE SCU, řídicí jednotce brzdového systému a systému couvání, včetně kalibrace.
✔Pokrývá řady EX, FX, VX, GP a FZ a dále JetBlaster, SuperJet a V1.
✔Funguje s oběma generacemi rozhraní, Jaltest Link V8.1 a V9.

UPOZORNĚNÍ

✕Na RiDE SCU Jaltest nečte naměřené hodnoty a nemůžete ovládat komponenty; tam jsou k dispozici chybové kódy, kalibrace a živá data.
✕Na ECM EFI chybí funkce resetování; kalibrace je vyhrazena RiDE SCU.
✕Pouze pro 3kolíkový konektor Yamaha; Sea-Doo, Kawasaki a Weber používají vlastní konektor.
✕Pro použití je třeba Jaltest Link a licence pro Jaltest Marine; ty nejsou součástí kabelu.

Použití a funkce

Kabel je určen pro dílny, které čtou data z vodních skútrů Yamaha pomocí Jaltest Link. Níže uvedené jednotky a funkce pocházejí z pokrytí Marine od Jaltestu. Rozdíl mezi oběma jednotkami určuje, co lze a nelze provést.

Řídicí jednotky, ke kterým se dostanete

  • ECM EFI: Řízení motoru.
  • RiDE SCU: Brzdový systém a systém couvání.

Co můžete dělat

  • Chybové kódy: U ECM EFI a RiDE SCU.
  • Měřené hodnoty: Pouze u ECM EFI.
  • Komponenty: Akční členy ECM EFI.
  • Parametry: Nastavení u ECM EFI.
  • Kalibrace: Pouze u RiDE SCU.
  • Živá data: U obou řídicích jednotek.

Jak ho použít

  1. Vyhledání zástrčky: Vyhledejte 3-pinovou zásuvku v motorovém prostoru.
  2. Připojení: Zasuňte JDC601A do šedé zástrčky.
  3. Připojení k Link: zapojte stranu OBD2 do Jaltest Link.
  4. Spuštění softwaru: Otevřete Jaltest Marine na počítači.
  5. Čtení dat: Vyberte Yamaha, řadu a řídicí jednotku.

Kompatibilní vozidla a použití

Rozhodující je zástrčka, nikoli model. Kabel se hodí ke každému vodnímu skútru Yamaha s 3-pinovou diagnostickou zásuvkou. Níže uvedené řady jsou v pokrytí Jaltest Marine; jakou zástrčku má váš skútr, zjistíte v motorovém prostoru.

Yamaha:

  • Řada EX: EX, EX Sport, EX Deluxe, EX Limited a EXR
  • Řada FX: FX, FX 140, FX 160 (Cruiser), FX HO, FX SHO, FX SVHO, FX Cruiser, FX Cruiser HO, SHO a SVHO, FX Limited SVHO
  • Řada VX: VX, VX Sport, VX Deluxe, VX Limited, VX Cruiser, VX Cruiser HO, VX Limited HO, VX-C, VX EU, VX110 Sport a Deluxe, VXR a VXS
  • Řada GP: GP1300R, GP1800, GP1800R, GP1800R HO a SVHO, GP HO a GP SVHO
  • Řada FZ: FZR, FZS, FZR SVHO a FZS SVHO
  • Ostatní: JetBlaster, JetBlaster Pro, Deluxe a Limited, SuperJet, V1 a V1 Sport
💡
Dobré vědět: Zásuvka Yamaha je šedá obdélníková vodotěsná zástrčka se třemi komorami v motorovém prostoru. Sea-Doo, Kawasaki a Weber používají každý vlastní zástrčku, a tedy i vlastní kabel. Před objednáním zkontrolujte, jaká zásuvka je na vašem vodním skútru.

Obsah balení

  • 1x Adaptér Jaltest (JDC601A) | Yamaha 3kolíkový OBD - 16kolíkový OBD2 | Vodní skútr

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
3pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů Marine pro plavidla, sada kabelů Marine pro přívěsné motory
Referenční číslo
JDC601A
Řídicí jednotky
ECM EFI, RiDE SCU

Další parametry

Použití
Vodní skútry Yamaha
Součást kabelové sady
Kabelová sada Marine pro plavidla (70002008) a přívěsné motory (70002025)
Potřebné k použití
Jaltest Link V8.1 nebo V9 s diagnostickým kabelem Jaltest a licencí pro Jaltest Marine
