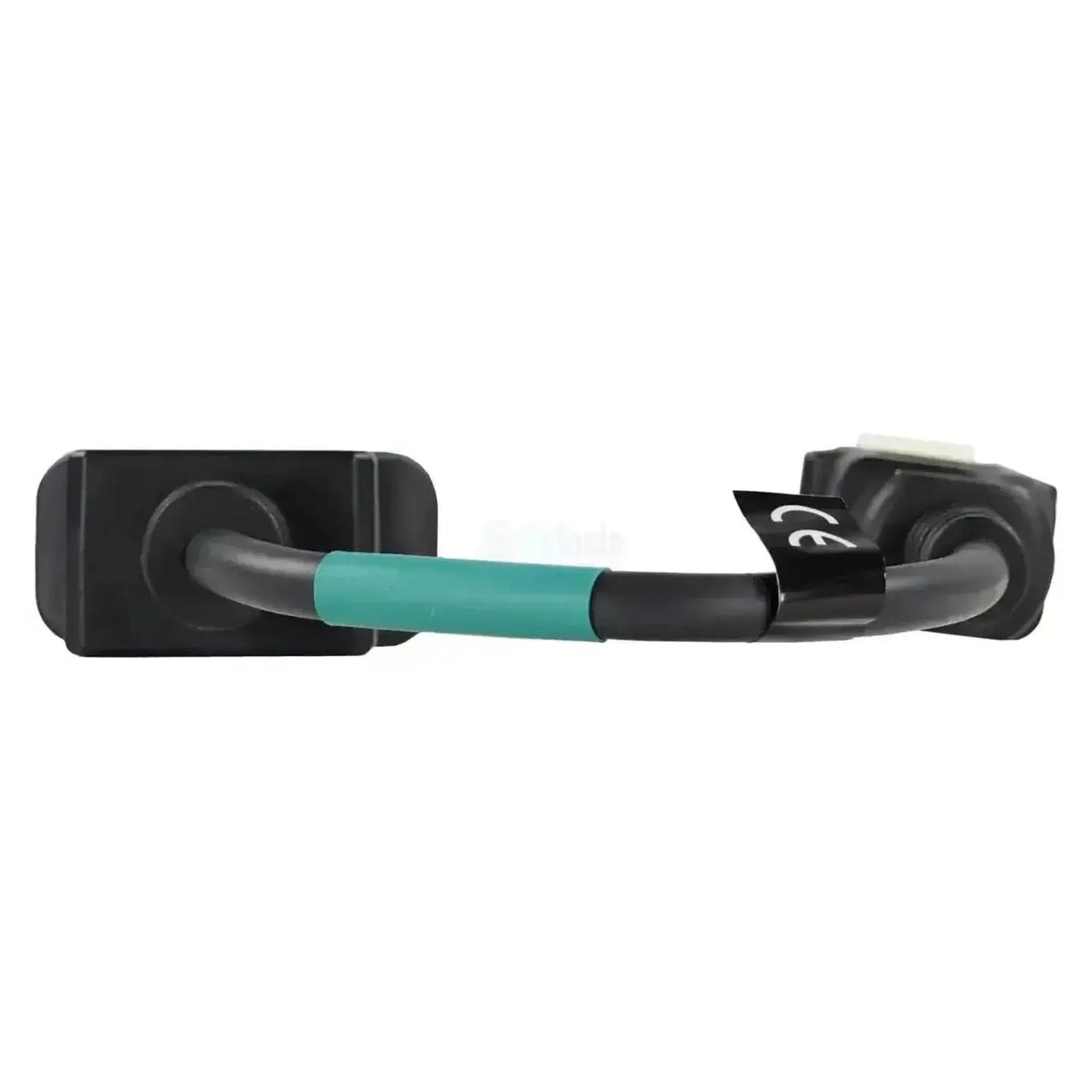

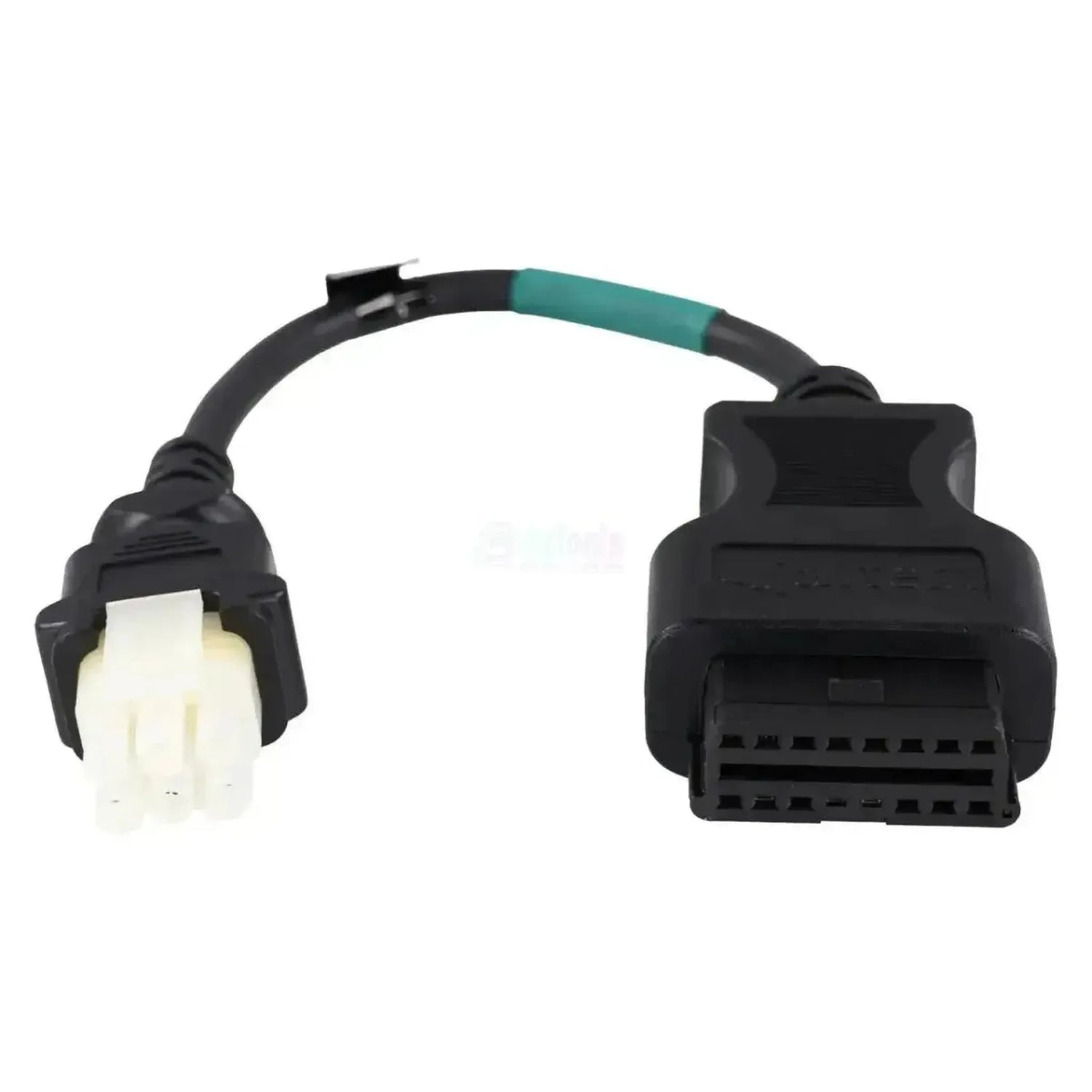

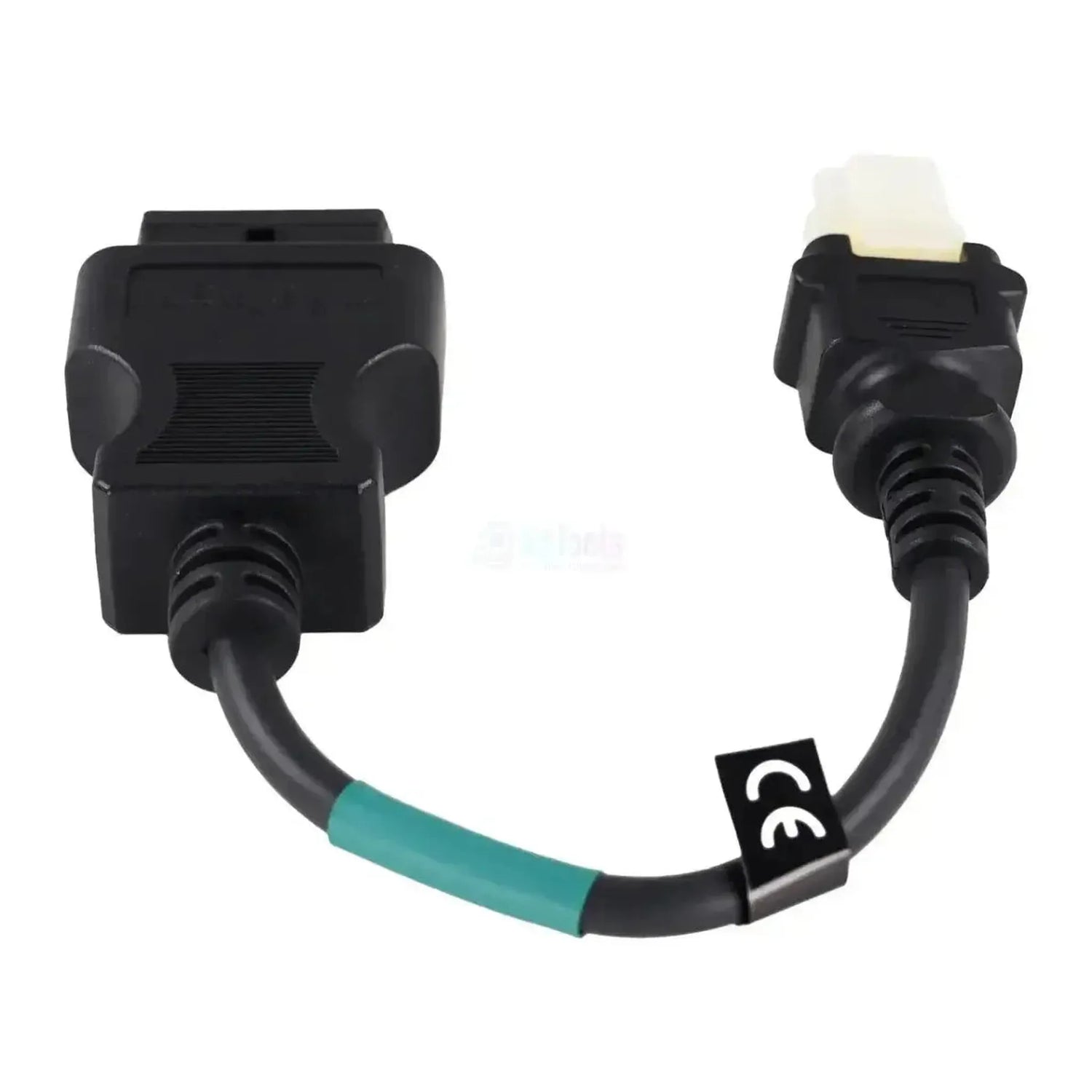

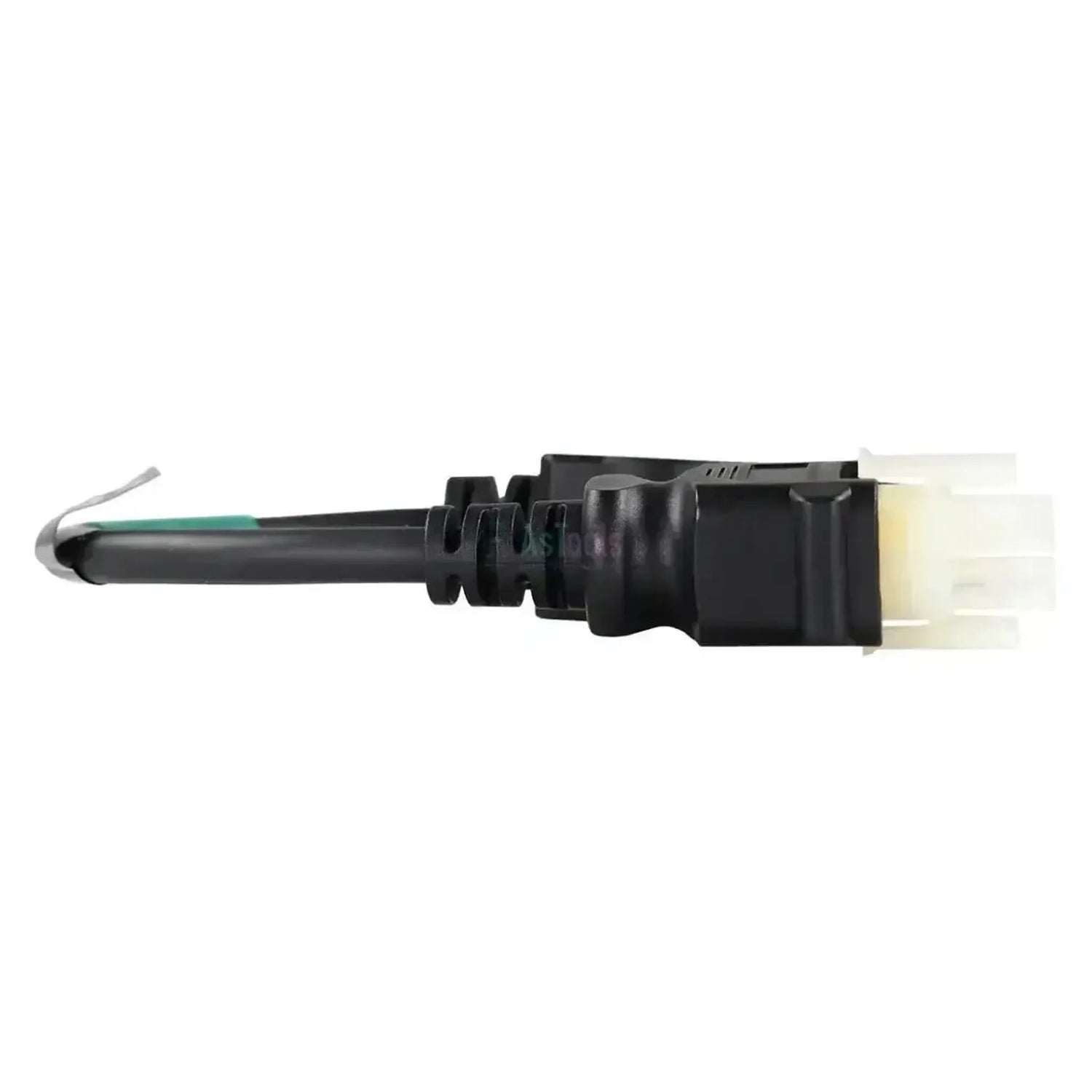

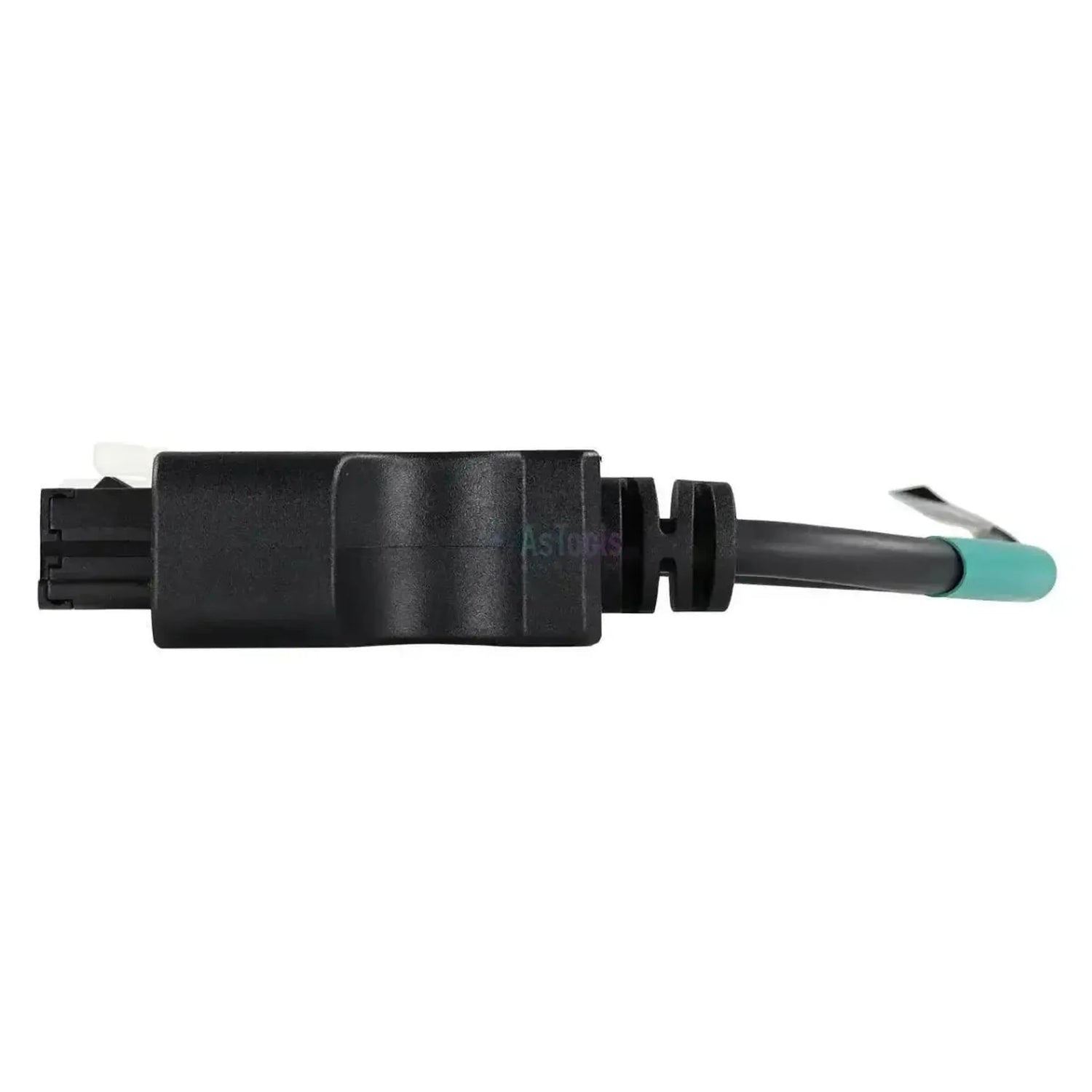

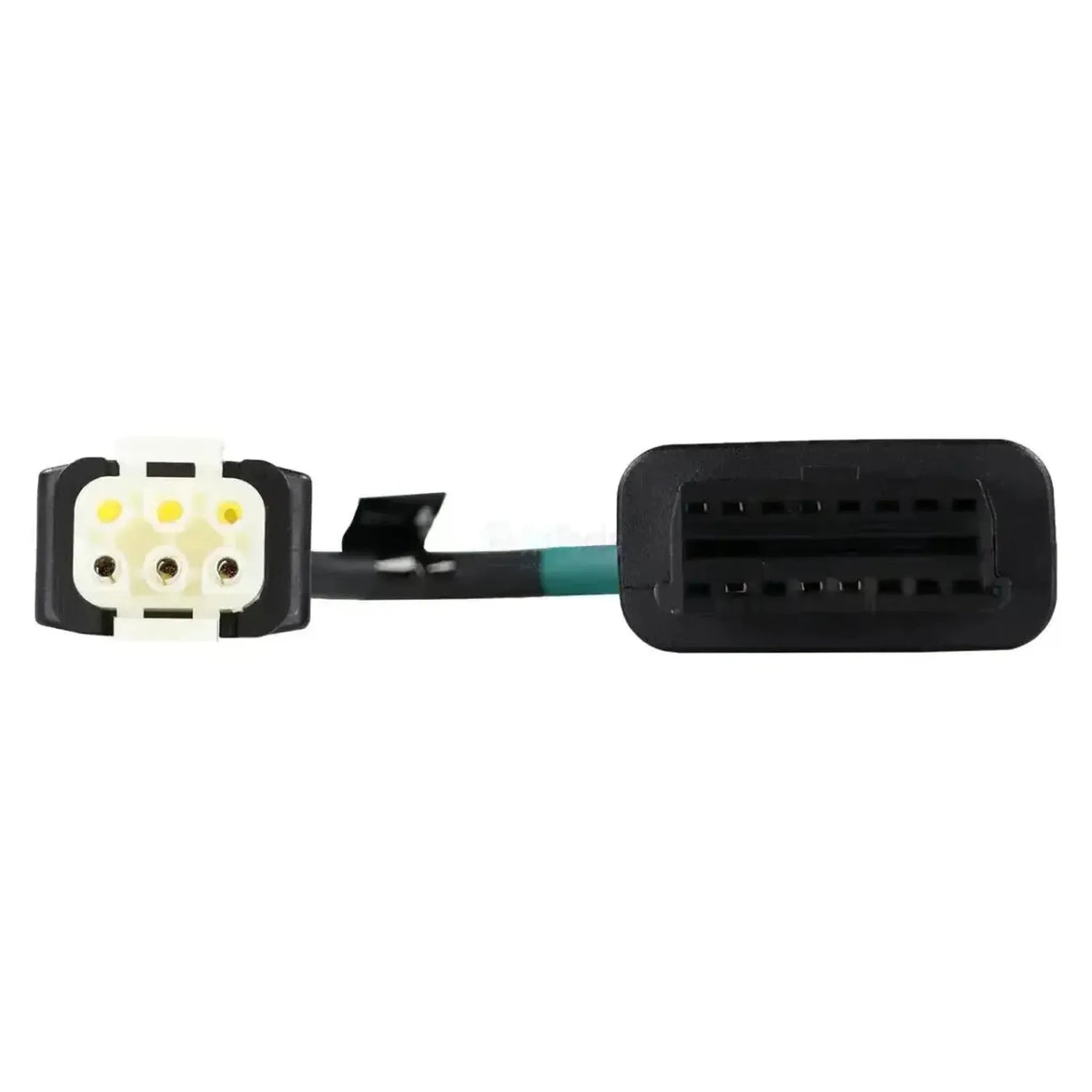

Jaltest JDC546A převádí 6pinovou diagnostickou přípojku převodovky ZF Ergopower na 16pinový vstup OBD2 vašeho diagnostického kabelu Jaltest. Na straně vozidla je bílá plastová zástrčka se šesti pozicemi ve dvou řadách po třech, zalitá do černého pouzdra se zajišťovacím výstupkem nahoře. Uprostřed kabelu je turkisový označovací kroužek; kabel měří 28 až 30 cm.

Díky tomuto spojení čte software Jaltest regulaci převodovky ZF - Ergopower, tedy převodovku Powershift, kterou ZF dodává pro kolové nakladače, dumpery a podobné stroje. Jaltest tuto jednotku nabízí pod položkou Převodovka, s chybovými kódy, měřenými hodnotami, ovládáním komponent, daty ECU a kalibrací. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest OHW.

VÝHODY

✔Funguje u každé značky strojů: rozhodující je regulace převodovky ZF Ergopower, nikoli výrobce stroje.
✔Kromě chybových kódů jsou v pokrytí také ovládání komponent a kalibrace.
✔Přímý přístup k pohonu stroje nezávisle na regulaci motoru.
✔Poznáte podle bílé šestipinové zástrčky a turkisového označovacího kroužku na kabelu.

UPOZORNĚNÍ

✕Pouze pro 6pinovou přípojku Ergopower; regulaci motoru a automatické převodovky ZF pro autobusy nedosáhnete, ty mají vlastní kabely (JDC307A pro Ecomat 4, JDC308A a JDC309A pro EcoLife, JDC303A pro 3+6pinovou přípojku ZF).
✕U ZF - Ergopower nejsou parametry a reset v tabulce pokrytí.
✕ZF u každé rodiny převodovek používá vlastní diagnostickou zástrčku; zkontrolujte, která je na převodovce.
✕Pro použití jsou potřeba Jaltest Link a aktivní licence pro Jaltest OHW, které nejsou součástí kabelu.

Použití a funkce

Touto přípojkou se pomocí softwaru Jaltest dostanete k regulaci převodovky ZF Ergopower. Tato jednotka je nezávislá na regulaci motoru a má vlastní diagnostickou zástrčku, a to i u strojů, které mají vedle toho jinou přípojku.

Řídicí jednotky, ke kterým máte přístup

  • ZF - Ergopower: Převodovka Powershift.

Co můžete dělat

  • Chybové kódy: čtení a mazání.
  • Měřené hodnoty: Otáčky a teploty.
  • Ovládání komponent: Testování spojek a ventilů.
  • Data ECU: údaje z řídicí jednotky.
  • Kalibrace: Například po práci na převodovce.
  • Monitorování živých dat: v číslech a grafu.

Jak ho použít

  1. Vyhledání připojení: V kabině nebo u řídicí jednotky převodovky.
  2. Připojení: Připojte JDC546A k bílé 6pinové zástrčce.
  3. Připojení Linku: Připojte stranu OBD2 k Jaltest Link.
  4. Zapalování: Zapněte zapalování, aniž byste nastartovali motor.
  5. Čtení: Vyberte stroj a Převodovka, ZF - Ergopower.

Kompatibilní vozidla a použití

Rozhodující je převodovka, nikoli značka stroje. Tento kabel patří k převodovce Powershift ZF Ergopower, a proto je široce použitelný. Jakou diagnostickou zástrčku má převodovka u vás, zkontrolujte na stroji ještě před objednáním.

Použití:

  • Pracovní stroje s ZF Ergopower: Například kolové nakladače a kloubové dumpery.
  • Značka stroje není rozhodující: Jaltest provádí diagnostiku Ergopower u strojů, do kterých ZF dodává převodovku.
  • Rok výroby není rozhodující: U pracovních strojů není předepsaná diagnostická přípojka, proto se tento konektor dál používá.
💡
Dobré vědět: Bílá šestipinová zástrčka patří k regulaci převodovky Ergopower a obvykle se nachází v kabině nebo u řídicí jednotky převodovky. ZF u každé rodiny převodovek používá jinou diagnostickou zástrčku; podle turkisového označovacího kroužku na kabelu tento kabel poznáte hned. Před objednáním nejprve zkontrolujte, která přípojka je na vašem stroji.

Obsah balení

  • 1x Jaltest (JDC546A) | ZF Ergopower 6pinový OBD - 16pinový OBD2 redukční kabel | Pracovní vozidlo

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • OHW stavební a terénní stroje

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
6pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů OHW kompletní
Referenční číslo
JDC546A
Řídicí jednotky
ZF - Ergopower (řízení převodovky)
Potřebné k použití
Jaltest Link V8.1 nebo V9 a licence Jaltest OHW

Další parametry

Použití
Převodovka ZF Ergopower Powershift
Součást sady kabelů
Kompletní sada kabelů OHW (70002026)
