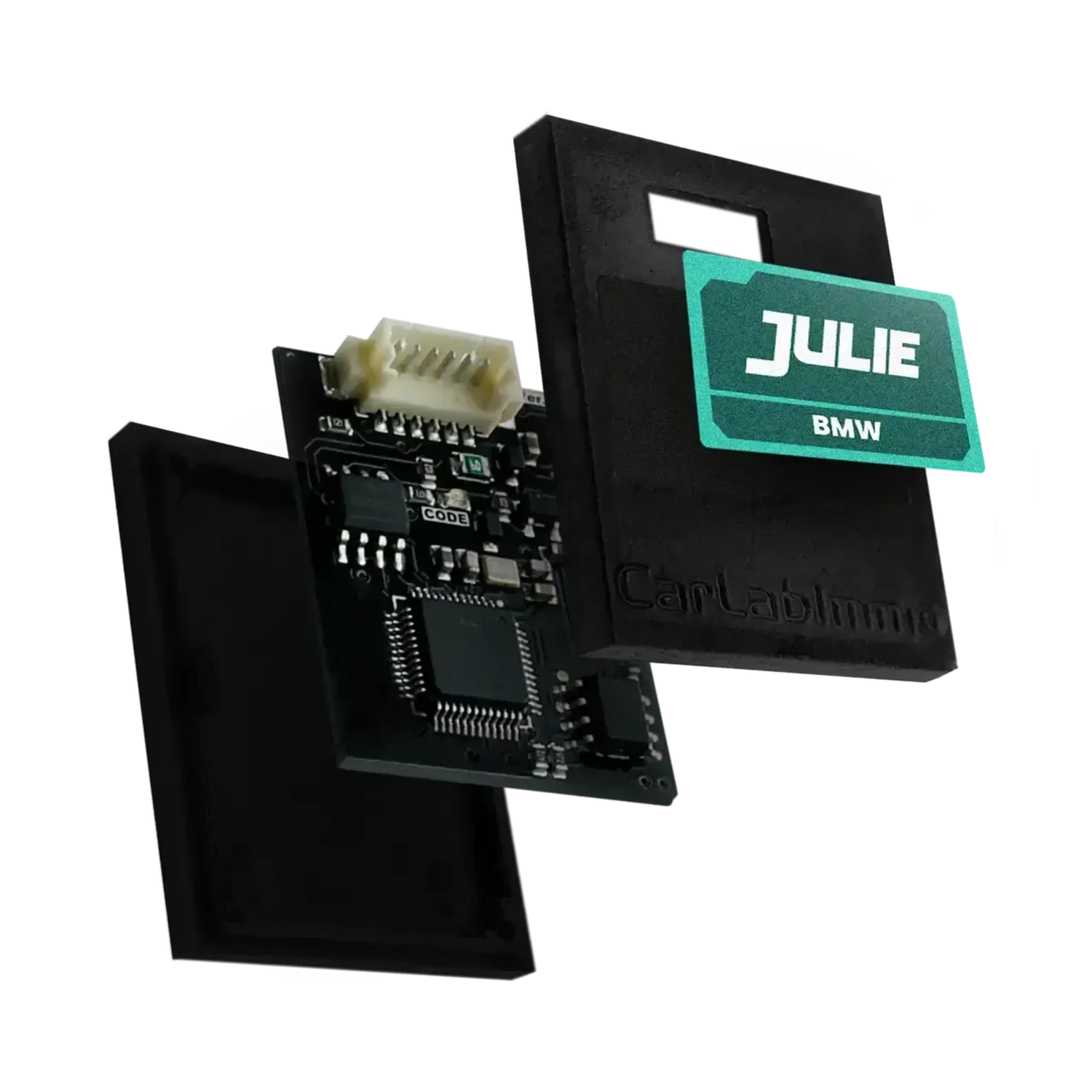

Julie BMW | IMMO OFF & ESL/ELV | Emulátor

Jednotka Julie BMW IMMO OFF & ESL/ELV Emulator je elektronický modul určený k simulaci a nahrazení funkce blokády startéru a elektronického zámku volantu v automobilech značky BMW. Tento emulátor se používá pro diagnostické účely, umožňuje analyzovat interakci mezi ECU (řídící jednotkou motoru) a systémem IMMO bez přítomnosti funkčního originálního klíče nebo vadného mechanismu ESL/ELV. Produkt emuluje signály, které normálně zpracovávají systémy jako CAS nebo FEM, což je nezbytné pro testování motorové řídící jednotky na pracovním stole nebo překlenutí vadné komponenty.

Kompatibilita se vztahuje na různé modely BMW vybavené systémy CAS2, CAS3, CAS3+ a CAS4, stejně jako specifické konfigurace s modulem FEM. Jednotka Julie BMW IMMO OFF & ESL/ELV Emulator je určena pouze pro diagnostické a testovací použití v profesionálním servisu. Trvalé vypnutí systému IMMO může mít právní omezení a ovlivnit bezpečnost vozidla; aplikace musí být proto provedena s nezbytnou technickou znalostí a v souladu s platnými právními předpisy.

Použití a funkčnost:

Jednotka Julie BMW IMMO OFF & ESL/ELV Emulator byla vyvinuta pro specifické diagnostické, testovací a opravárenské postupy startu (IMMO) a elektronického zámku volantu (ESL/ELV) v automobilech BMW. Emulátor nabízí následující možnosti:

• Diagnostika a deaktivace blokády startéru (IMMO OFF): Emulátor se používá k testování nebo provozu motorové řídící jednotky (ECU) v případě, kdy je původní blokáda startéru vadná nebo nedostupná. To umožňuje spustit motor bez autorizace modulu CAS u modelů se systémy CAS2, CAS3 a CAS3+.
• Nahrazení elektronického zámku volantu (ESL/ELV): Modul funguje jako náhrada za vadný nebo mechanicky zablokovaný modul ESL/ELV. To řeší běžnou příčinu startovacích problémů v různých modelech BMW, včetně vozidel řady E (E81, E87, E90, E60) a vozidel řady F s modulem FEM.
• Testování systémů na pracovním stole: Umožňuje testovat jednotky ECU a CAS/FEM mimo vozidlo simulací potřebných signálů ze zámku volantu. To zjednodušuje diagnostiku složitých elektronických problémů.
• Simulace signálů a izolace chyb: Generuje specifické komunikační signály, které očekávají moduly CAS nebo FEM. Obejitím potenciálně vadné komponenty (jako je ESL/ELV) pomáhá emulátor technikům určit příčinu startovacího problému.
• Diagnostický bypass: Modul umožňuje dokončit startovací postup i v případě, že je původní zámek volantu vadný, čímž se umožňuje další diagnostika vozidla.

Tento emulátor je určen výhradně pro použití profesionály v servisu pro diagnostické a opravárenské účely. Trvalá deaktivace systému blokády startéru (IMMO OFF) může mít důsledky pro bezpečnost vozidla a pojistné krytí.

Podporované automobilové značky a aplikace:

Jednotka Julie BMW Emulator je navržena pro použití v různých automobilech BMW. Modul podporuje komunikaci přes CAN-bus i K-line a umožňuje různé kombinace při výměně motoru a převodovky nebo výměně ECU.

1. BMW řady F a řady E (s výjimkou BMW X3 E83)

Vhodné pro projekty se výměnou motoru a/nebo převodovky EGS (8HP).

Podporované konfigurace:

• Výměna motoru + EGS
• Pouze výměna motoru
• Pouze výměna EGS

Předpoklady:

• Donorové vozidlo musí být vybaveno modulem EWS4, CAS nebo FEM.
• Kód ISN v ECU musí obsahovat 16 bajtů.
• Kód ISN v EGS musí obsahovat 16 bajtů (volitelné, v závislosti na projektu).
• Postup nefunguje, pokud má přijímací vozidlo vlastní modul EWS4, CAS nebo FEM.

Příklady podporovaných modelů: BMW F20, BMW F30, BMW F48, BMW E70, BMW E71, BMW E90.

2. BMW řady E se systémy EWS4, CAS nebo FEM (16bajtový ISN)

Emulátor může spustit vozidlo po výměně poškozené ECU.

Postup:

• Přečtěte si 16bajtový kód ISN z náhradní ECU a napište jej do paměti EEPROM Julie 24C02.
• Je-li vozidlo vybaveno převodovkou EGS (8HP automatickou) nebo je-li nahrazena, napište také 16bajtový kód EGS ISN do paměti ECU.

Příklady podporovaných modelů: BMW E83, BMW E90, BMW E91, BMW E92, BMW E93.

3. Kontrola funkce ECU po Immo OFF (se softwarem Immo Bypass)

Po provedení procedury Immo OFF prostřednictvím softwaru Immo Bypass lze emulátor použít k ověření, zda byla změna správně použita, než se ECU umístí do vozidla.

Příklad podporované ECU:

• Siemens MS42

4. BMW se systémy imobilizéru EWS II a EWS III (3.2)

Podporuje starší modely BMW s klasickými systémy EWS.

Příklady podporovaných modelů:

• BMW řady 3: E30, E36
• BMW řady 5: E34, E39
• BMW řady 7: E38
• BMW Z3

Čísla ECU (výběr):

• Bosch 0 261 203 075
• Bosch 0 261 203 447
• Bosch 0 261 203 474
• Bosch 0 261 203 484
• Bosch 0 261 203 590
• Bosch 0 261 203 661
• Bosch 0 261 203 660
• Bosch 0 261 203 667
• Bosch 0 261 204 173
• Bosch 0 986 262 540
• Siemens DME MS41.0
• Siemens DME MSS 50

5. Náhrada signálu BMW ESL/ELV

Emulátor lze použít k náhradě signálu volantu nebo zámku (ESL/ELV) u vozidel se 4pinovým konektorem ESL.

Příklady podporovaných modelů:

• BMW řada 1: E81, E82, E84, E87, E88
• BMW řada 3: E90, E91, E92, E93
• BMW řada 5: E60, E61
• BMW řada 6: E63, E64
• Mini: R55, R56

Důležité:

• Funguje pouze pokud konektor ESL nemá napájení +12V.
• Je nezbytné provést resetování čítače chyb v modulu CAS.

Obsah balení:

• 1x Julie BMW | IMMO OFF & ESL/ELV | Emulátor
