Jaltest | SKU: JDCOBD6

Jaltest (JDCOBD6) 16-kolíkový OBD2 Converter Adapter (PWM/VPW>CAN) | Užitkové vozidlo

Name: Jaltest (JDCOBD6) 16-kolíkový OBD2 Converter Adapter (PWM/VPW>CAN) | Užitkové vozidlo
Brand: Jaltest
SKU: JDCOBD6
Price: 256.95 EUR
Availability: InStock

€256,95 včetně DPH

€212,36 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

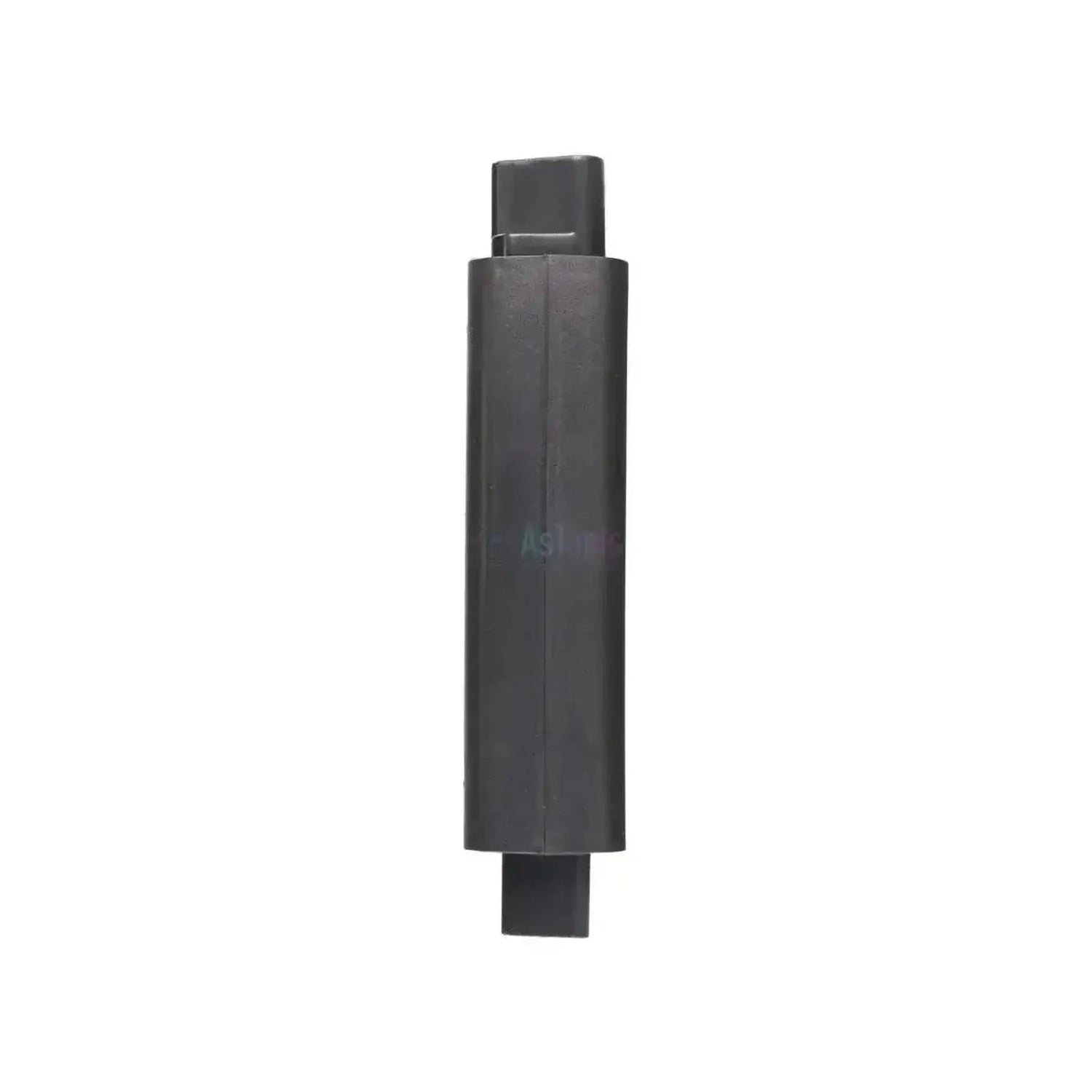

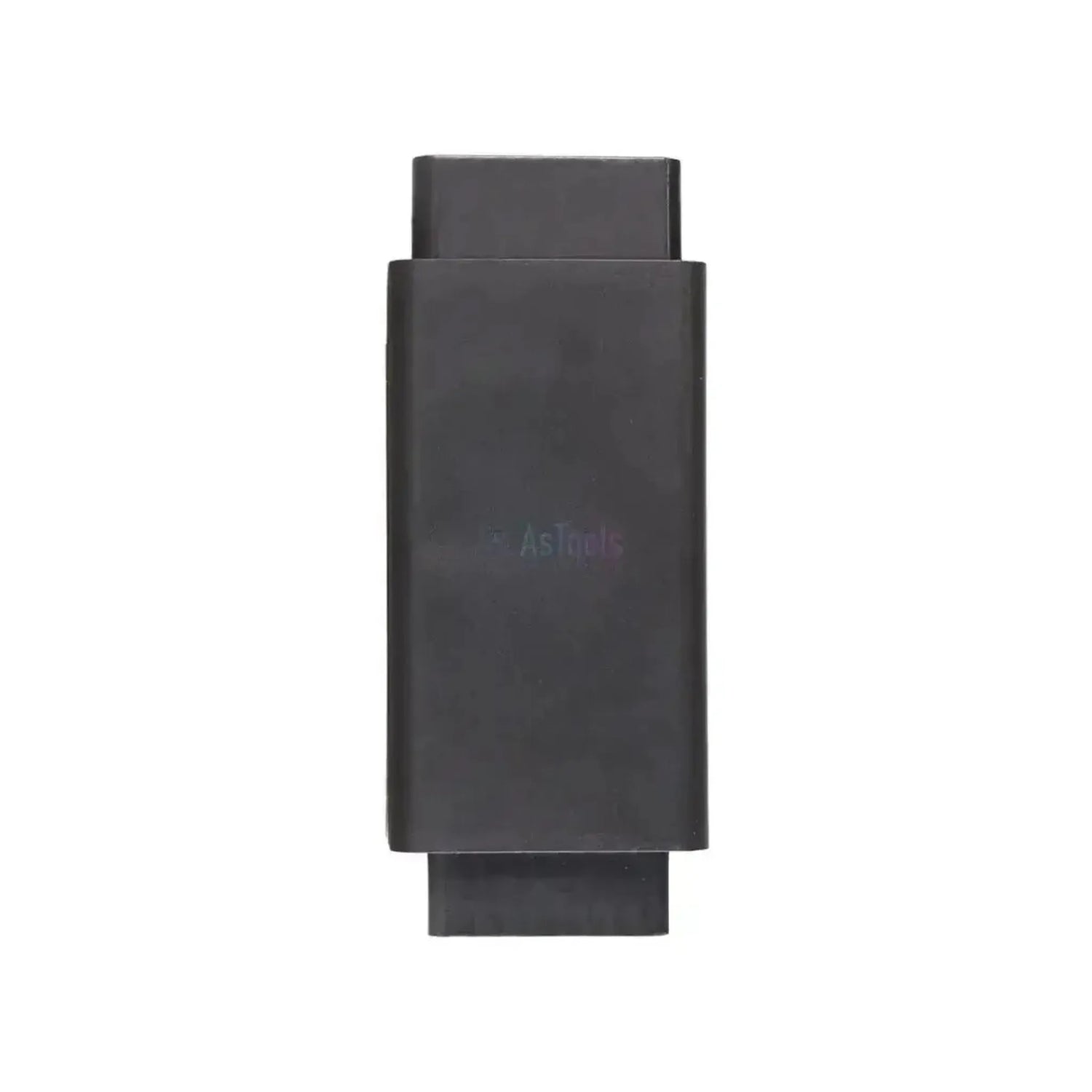

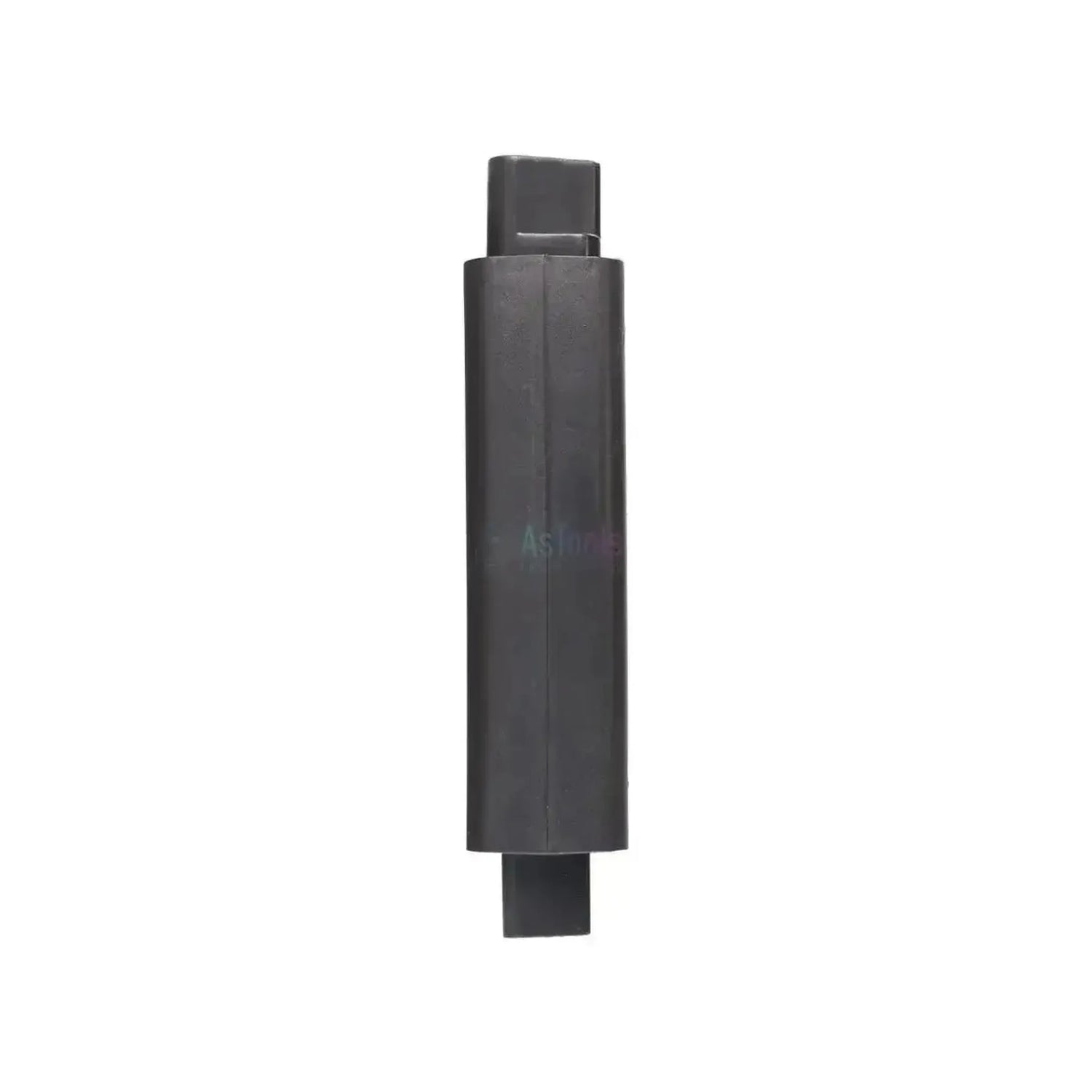

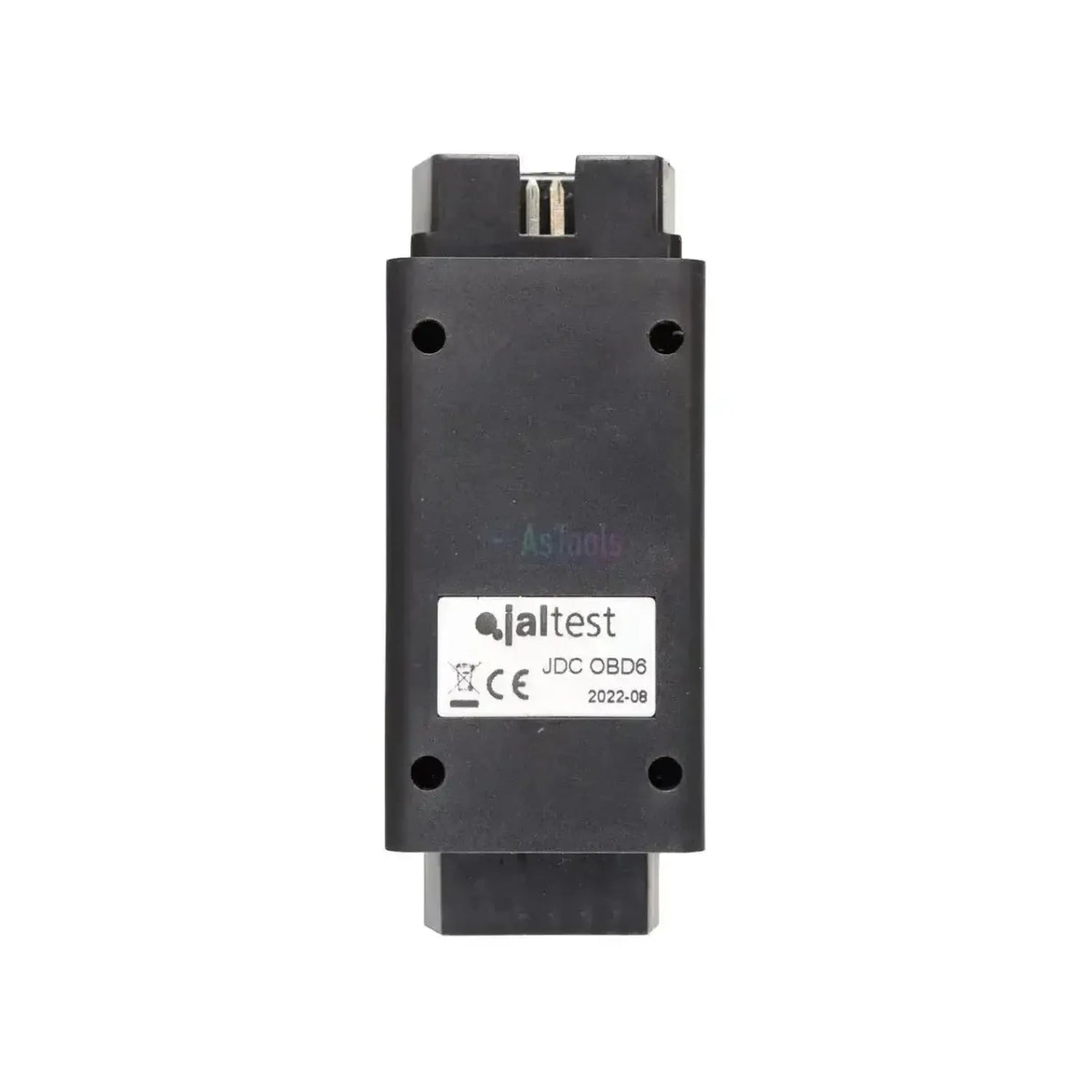

Jaltest JDCOBD6 převádí starší protokoly OBD2 PWM a VPW na CAN. Překládá způsob komunikace: vozidlo komunikuje podle SAE J1850, zatímco Jaltest Link dostává signál CAN. Umístíte jej mezi diagnostickou zásuvku vozidla a 16pinový diagnostický kabel OBD2 připojený k Link.

PWM a VPW jsou dvě varianty SAE J1850, protokolu, který se používal v prvních letech OBD2 vedle pozdější sběrnice CAN-bus. Poznáte je podle zapojení: J1850 komunikuje přes pin 2 (PWM navíc využívá pin 10), CAN je na pinech 6 a 14. Je-li pin 2 obsazen a piny 6 a 14 jsou volné, je tento převod nutný.

VÝHODY

✔Převádí starší komunikaci SAE J1850 PWM a VPW na CAN, aby s ní Jaltest Link zvládal pracovat.

✔Pokrývá obě varianty J1850, takže nemusíte předem určovat, zda jde o PWM nebo VPW.

✔Připojuje se k 16-pinovému OBD2 diagnostickému kabelu, který patří k Jaltest Link; druhý kabel není potřebný.

✔Na pinech 2, 6 a 14 diagnostické zásuvky bez nářadí zjistíte, zda je to správný měnič.

UPOZORNĚNÍ

✕Vozidla, která již komunikují přes CAN s obsazenými piny 6 a 14, tento převod nepotřebují.

✕Nenahrazuje diagnostický kabel OBD2: je umístěn mezi vozidlo a kabel a bez tohoto kabelu samostatně nefunguje.

✕Použitelný pouze u 16pinové zásuvky OBD2. Vlastní značková zástrčka OBD1 vyžaduje jiný adaptér.

✕Délka a požadovaná verze Link nejsou u této varianty uvedeny.

Použití a funkce

Prostřednictvím tohoto měniče se pomocí softwaru Jaltest dostanete k řídicím jednotkám vozidla, které stále komunikuje přes SAE J1850. Převod se týká pouze způsobu komunikace; jaké systémy uvidíte, vyplývá z pokrytí Jaltest pro dané vozidlo.

Řídicí jednotky, ke kterým máte přístup

Systémy J1850: za diagnostickou zásuvkou.
Podle modelu: podle pokrytí Jaltest.

Co můžete dělat

Chybové kódy: čtení a mazání, s popisem OE.
Živá data: sledování senzorů a parametrů.
Testy akčních členů: cílené ovládání komponent.
Servis: resety a kalibrace.

Jak ji používat

Kontrola pinů: pin 2 obsazen, piny 6 a 14 volné.
Umístění měniče: zasuňte jej do diagnostické zásuvky.
Připojení kabelu: připojte 16pinový kabel OBD2 z Link.
Spuštění softwaru: otevřete Jaltest na počítači.
Čtení dat: vyberte značku a model vozidla.

Kompatibilní vozidla a použití

Rozhodující je protokol, nikoli model. Tato varianta patří k vozidlům, která komunikují přes 16pinovou zásuvku OBD2 pomocí SAE J1850. Podle obsazených pinů si sami ověříte, o který případ jde.

Takto to ověříte:

Pin 2 obsazen: SAE J1850; u PWM také pin 10.
Piny 6 a 14 volné: bez CAN, je nutný převod.

Mimo rozsah:

Piny 6 a 14 obsazeny: vozidlo již komunikuje přes CAN.

Segment:

Dodávkový automobil: v rámci modulu Jaltest CV.

💡

Dobré vědět: tento měnič nenahrazuje 16pinový diagnostický kabel OBD2, ale je umístěn mezi něj a vozidlo. Před objednáním zkontrolujte přímo na vozidle, zda je pin 2 obsazen a piny 6 a 14 volné.

Obsah balení

1x Jaltest (JDCOBD6) 16-pinový OBD2 konvertor adaptér (PWM/VPW>CAN) | Užitkové vozidlo

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Adaptér
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Dodávkový automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: CV užitková vozidla

Připojení

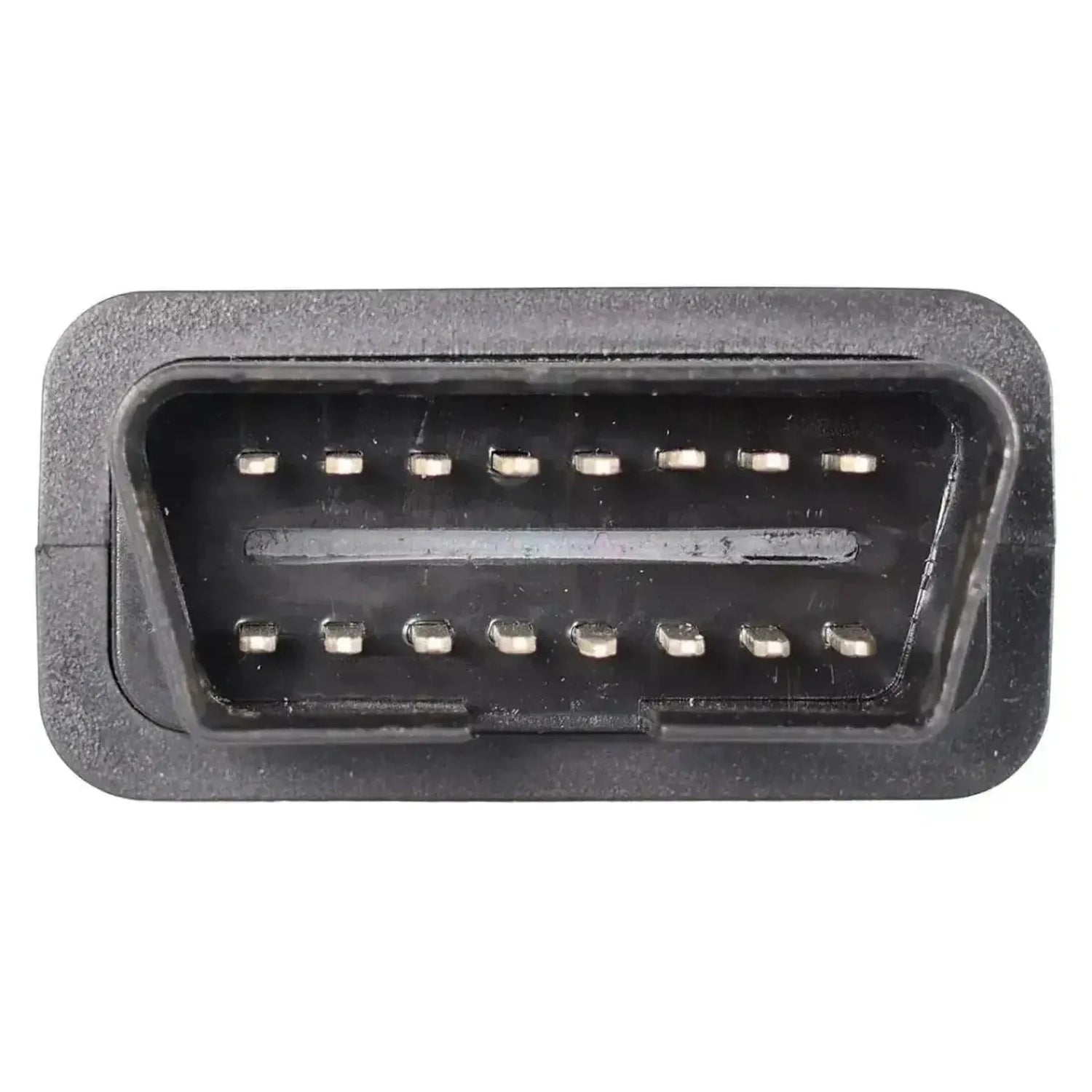

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 16pinový OBD

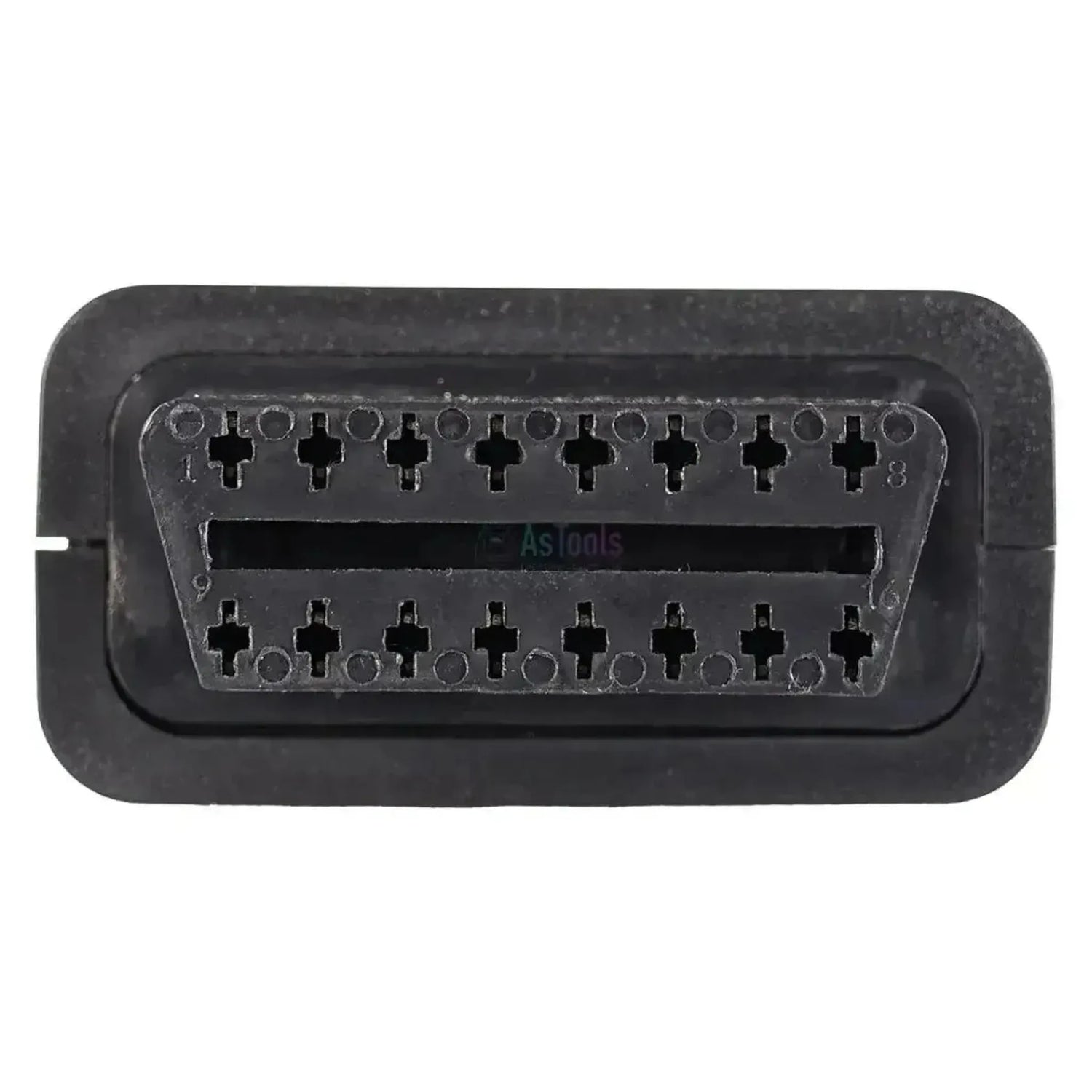

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat: Ano
Komponenty lze přímo spustit a ověřit, zda fungují. Ušetří to čas při hledání závady.Ovládání komponentů: Ano

Rozměry a hmotnost

Referenční číslo: JDCOBD6

Další parametry

Typ: OBD2 adaptér (převod protokolu)
Použití: Vozidla se SAE J1850 PWM nebo VPW komunikací na 16-pinové OBD2 konektorovém portu
Připojení na straně vozidla: 16-pinový OBD2 se SAE J1850 PWM nebo VPW komunikací
