Jaltest | SKU: JDC545A

Jaltest (JDC545A) | Kabel redukce Doosan 14pinový OBD – 16pinový OBD2 | Stavební a terénní stroje

Name: Jaltest (JDC545A) | Kabel redukce Doosan 14pinový OBD – 16pinový OBD2 | Stavební a terénní stroje
Brand: Jaltest
SKU: JDC545A
Price: 304.95 EUR
Availability: InStock

€304,95 včetně DPH

€252,02 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

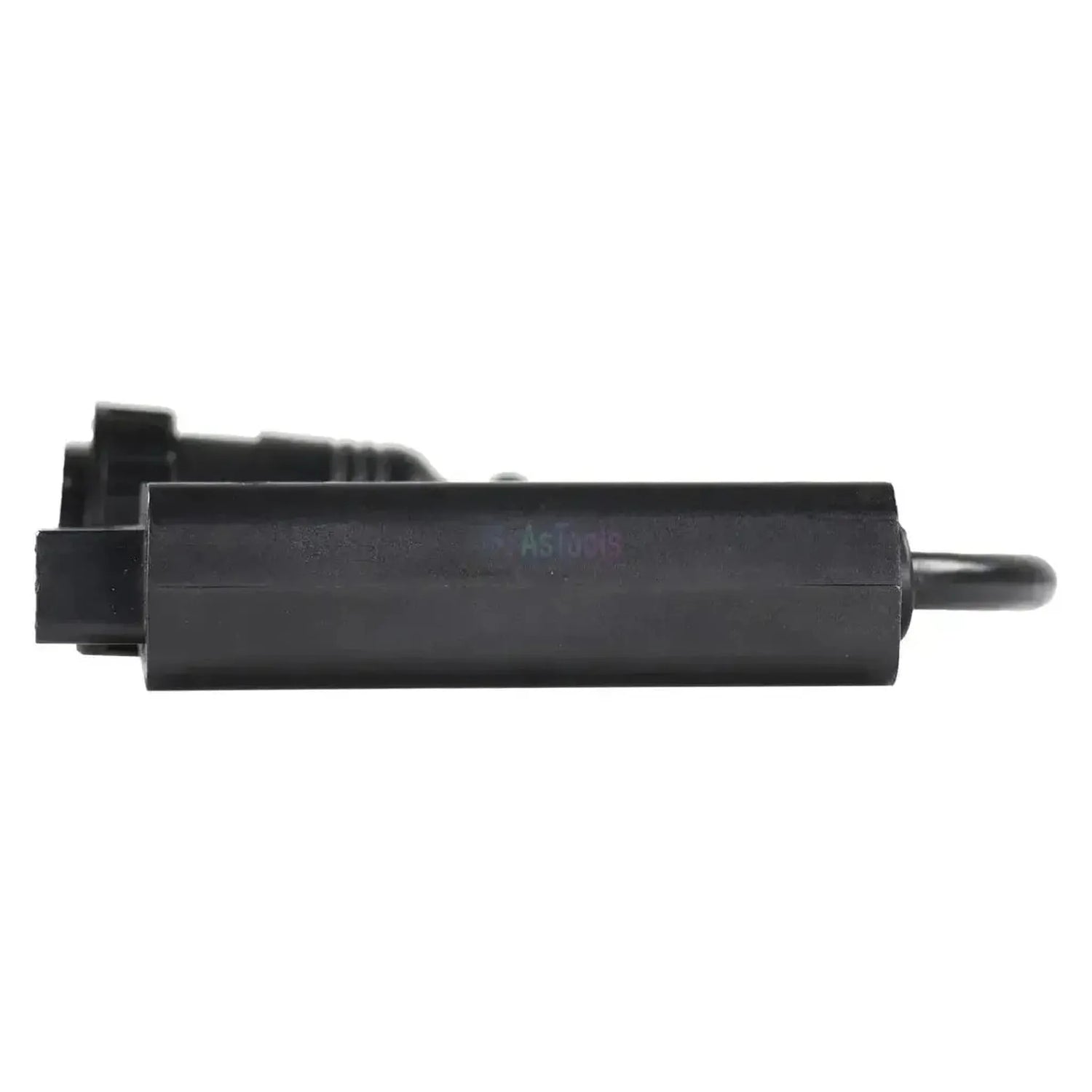

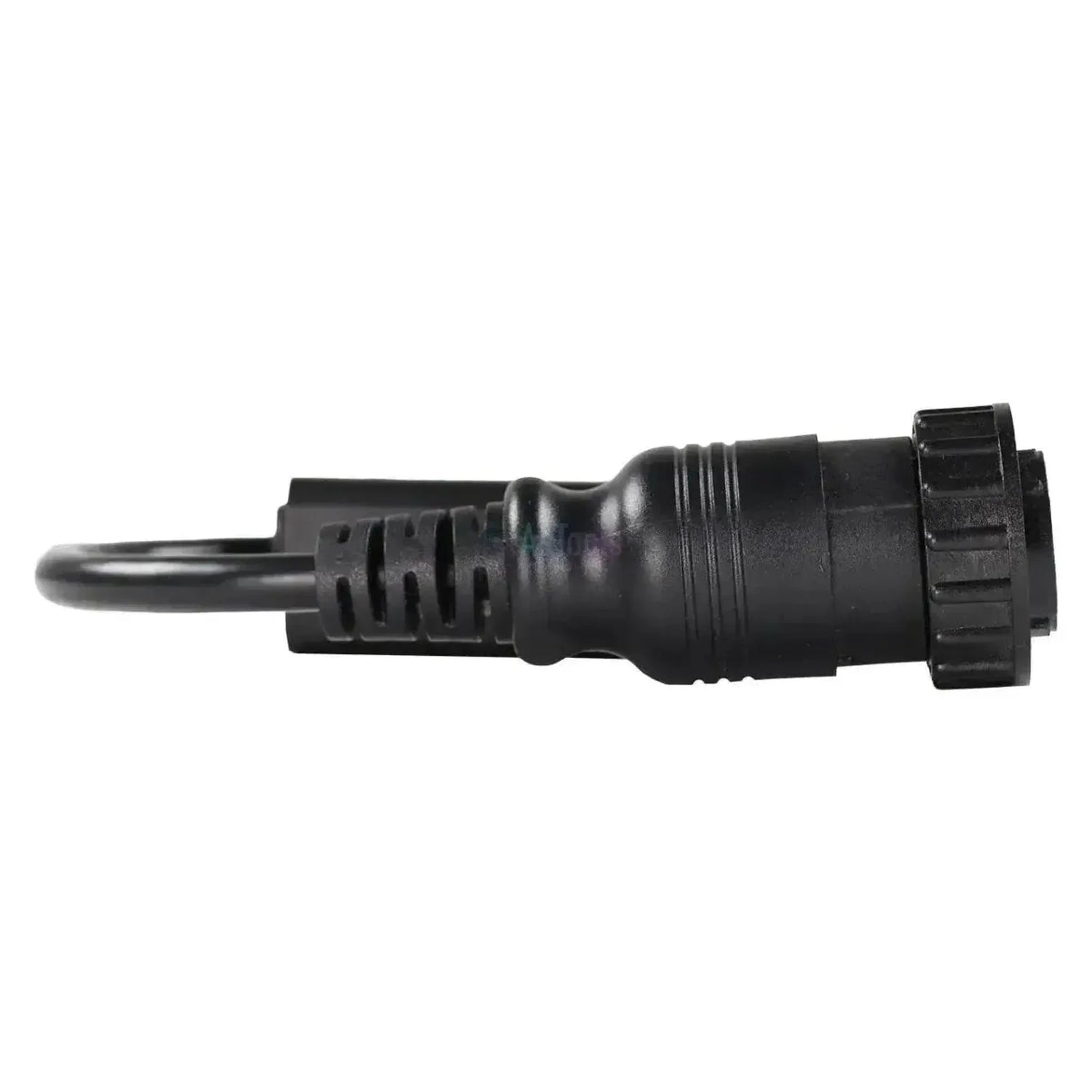

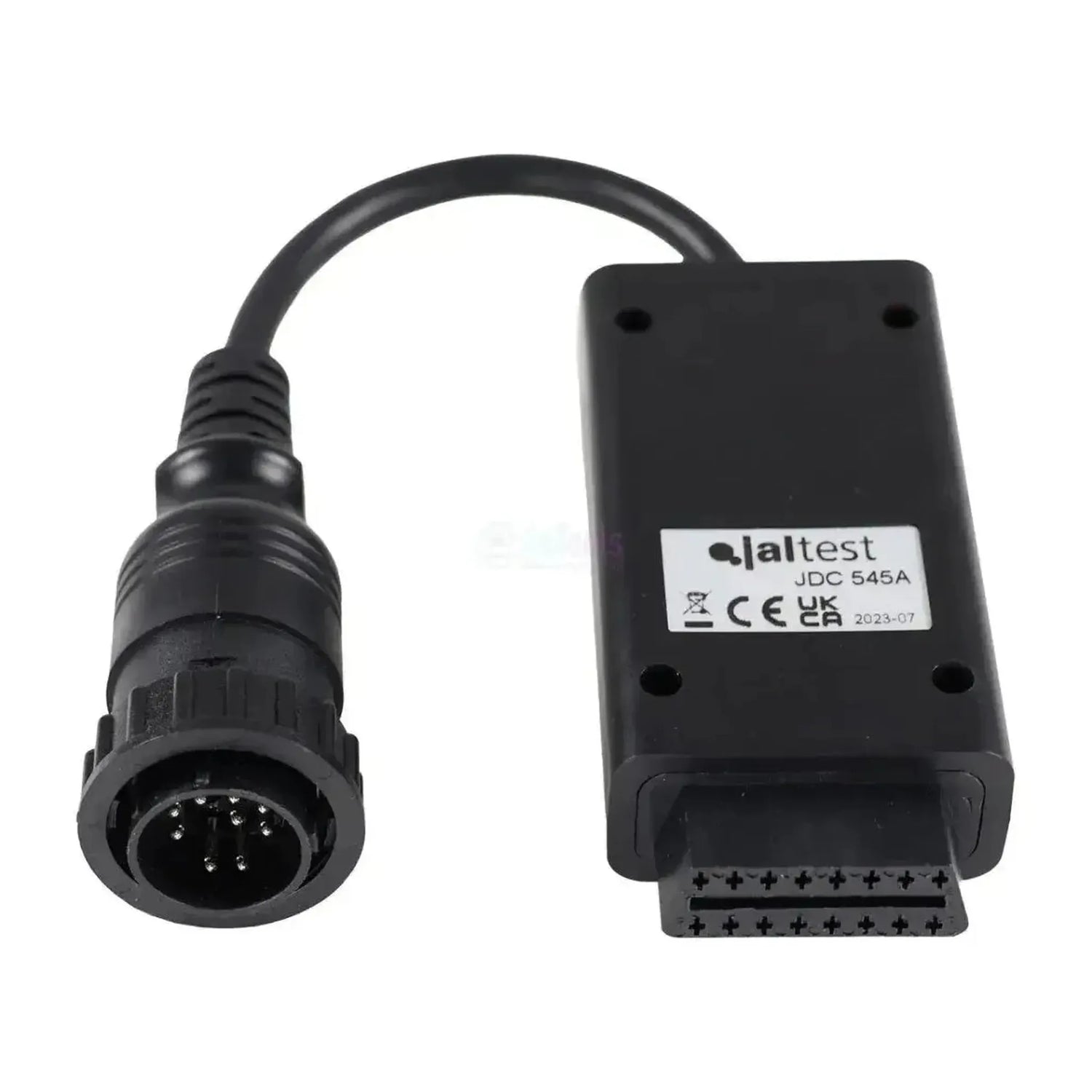

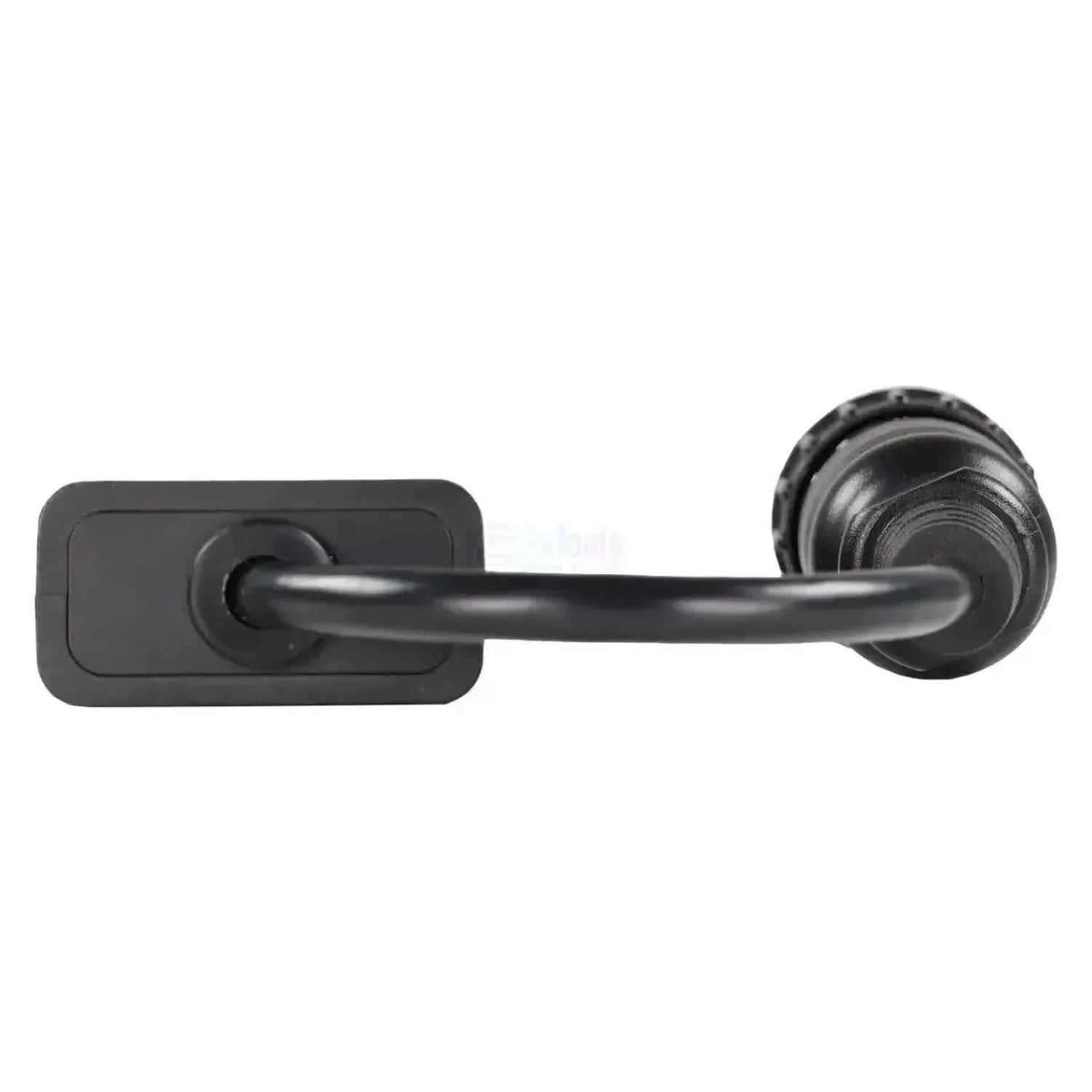

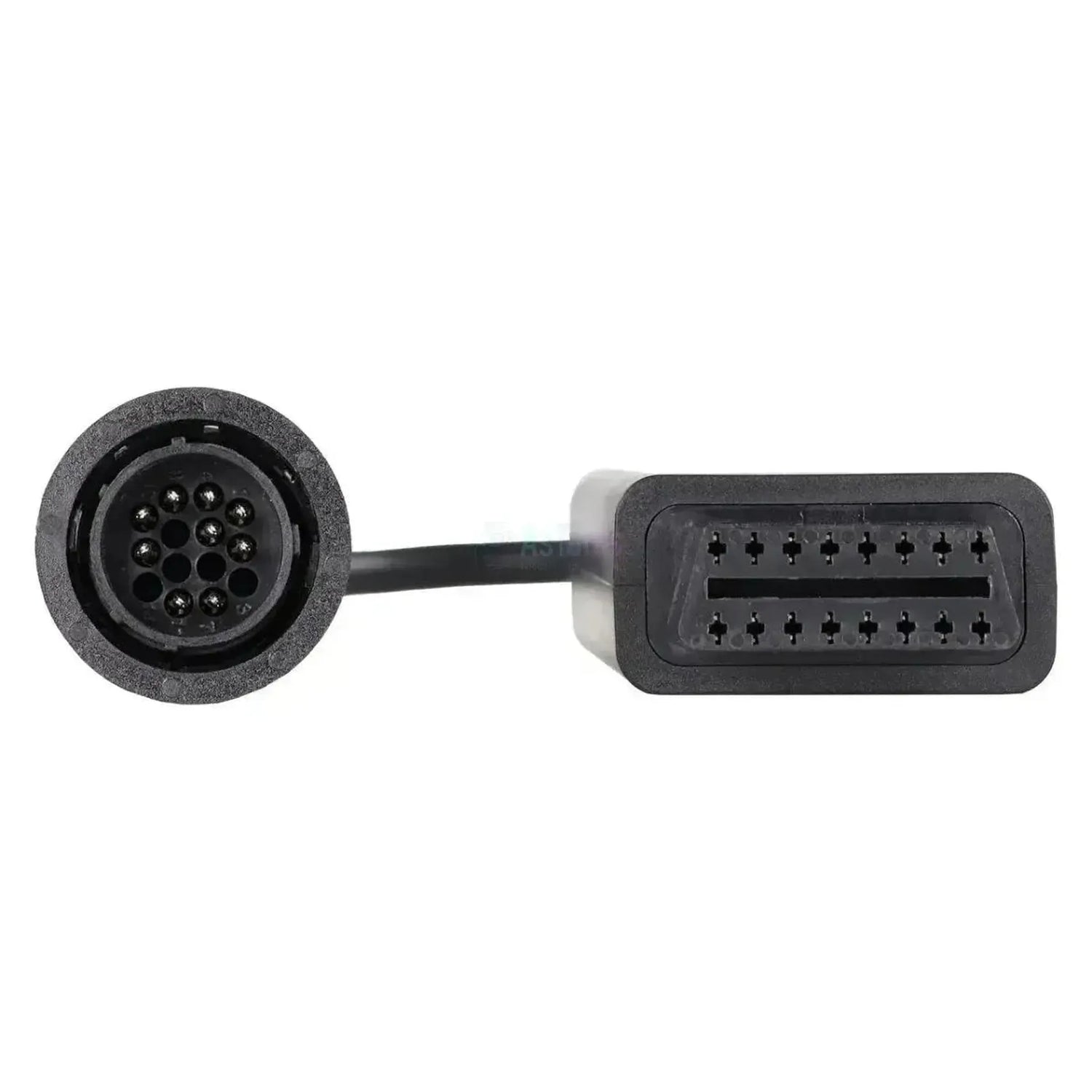

De Jaltest JDC545A verbindt de 14-pins diagnoseaansluiting van Doosan-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte kunststofstekker met een geribbelde koppelring, bajonetnokken op de rand en mannelijke pennen. Het snoer meet 28 tot 30 cm en draagt halverwege het zwarte huisblok met de OBD2-koppeling.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer E-EPOS, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen, aanvullende acties alleen bij de EMS XPI. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer die motor en hydrauliek op elkaar afstemt.

✔Ondersteunt de EMS XPI-motorregeling met commonrail-inspuiting, inclusief aanvullende acties.

✔Geeft toegang tot de EEC- en EEC3-regelingen van de SCR-nabehandeling, met onderhoudsgegevens.

✔Eén kabel over de hele machinelijn: DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS staan geen onderhoudsgegevens in de dekking, en aanvullende acties zijn er niet bij de DL06/DL08-motorregeling.

✕Alleen voor de ronde 14-pins machineaansluiting; de 6-pins aansluiting op een losse Doosan DL03-motor loopt via de JDC547A.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en de uitlaatgasnabehandeling van de Doosan-machine. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; onderstaande eenheden komen uit de Doosan-dekking.

Regeleenheden die u kunt benaderen

E-EPOS: Machinecomputer, motor en hydrauliek.
EMS XPI: Motorregeling, commonrail.
DL06/DL08 (CAN): Motorregeling Tier 4 en Stage IV.
EEC: SCR-nabehandeling met AdBlue.
EEC3: Nieuwere nabehandelingsregeling.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoudsgegevens: Bij motor en nabehandeling.
Aanvullende acties: Bij de EMS XPI-motorregeling.

Zo gebruikt u hem

Aansluiting zoeken: Achter de stoel, op of achter het motorblok.
Aansluiten: Draai de JDC545A op de ronde bus vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Doosan, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de ronde 14-pins diagnoseaansluiting, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest OHW in de dekking.

Doosan:

DX200, DX300, DX400 en DX500 Series: Rupsgraafmachines.
DX200W Series: Mobiele graafmachine.
DL200 en DL300 Series: Wielladers.
DA30 Series: Knikdumper.

💡

Goed om te weten: De aansluiting zit afhankelijk van het model achter de bestuurdersstoel, op het motorblok of aan de achterzijde van de motor. U herkent haar aan de ronde bus met bajonetsluiting en veertien penposities. De zespolige aansluiting op een losse Doosan DL03-motor hoort bij de JDC547A. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Stavební a terénní stroj

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 14pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
Zda lze provádět další procedury, které Jaltest nabízí pro jednotlivé řídicí jednotky, například testy nebo adaptace.Doplňkové procedury: Ano
