Jaltest | SKU: JDC535A

Jaltest (JDC535A) | Adaptérový kabel Hitachi 6-pin OBD – 16-pin OBD2 | Stavební a terénní stroje

Name: Jaltest (JDC535A) | Adaptérový kabel Hitachi 6-pin OBD – 16-pin OBD2 | Stavební a terénní stroje
Brand: Jaltest
SKU: JDC535A
Price: 349.95 EUR
Availability: InStock

€349,95 včetně DPH

€289,21 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

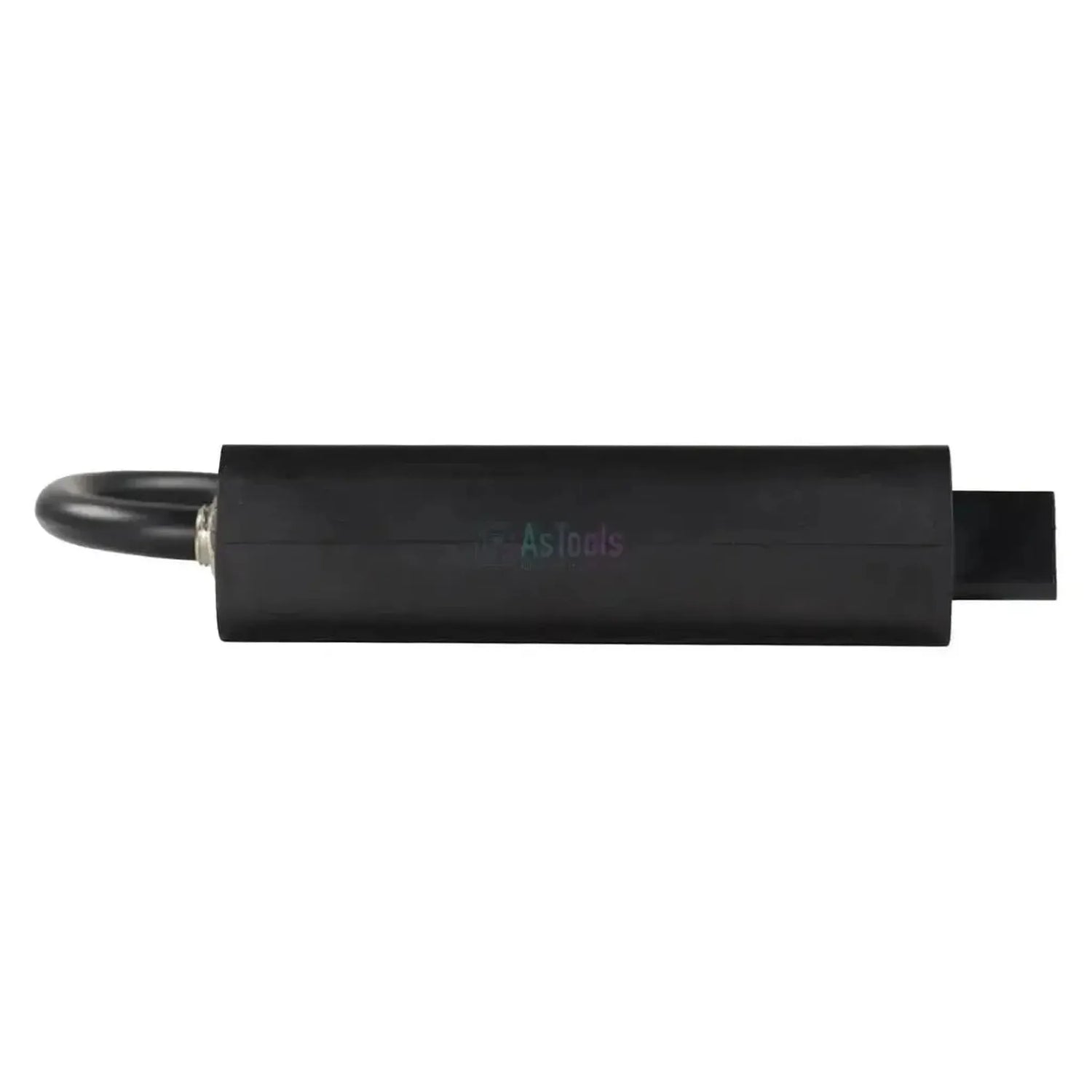

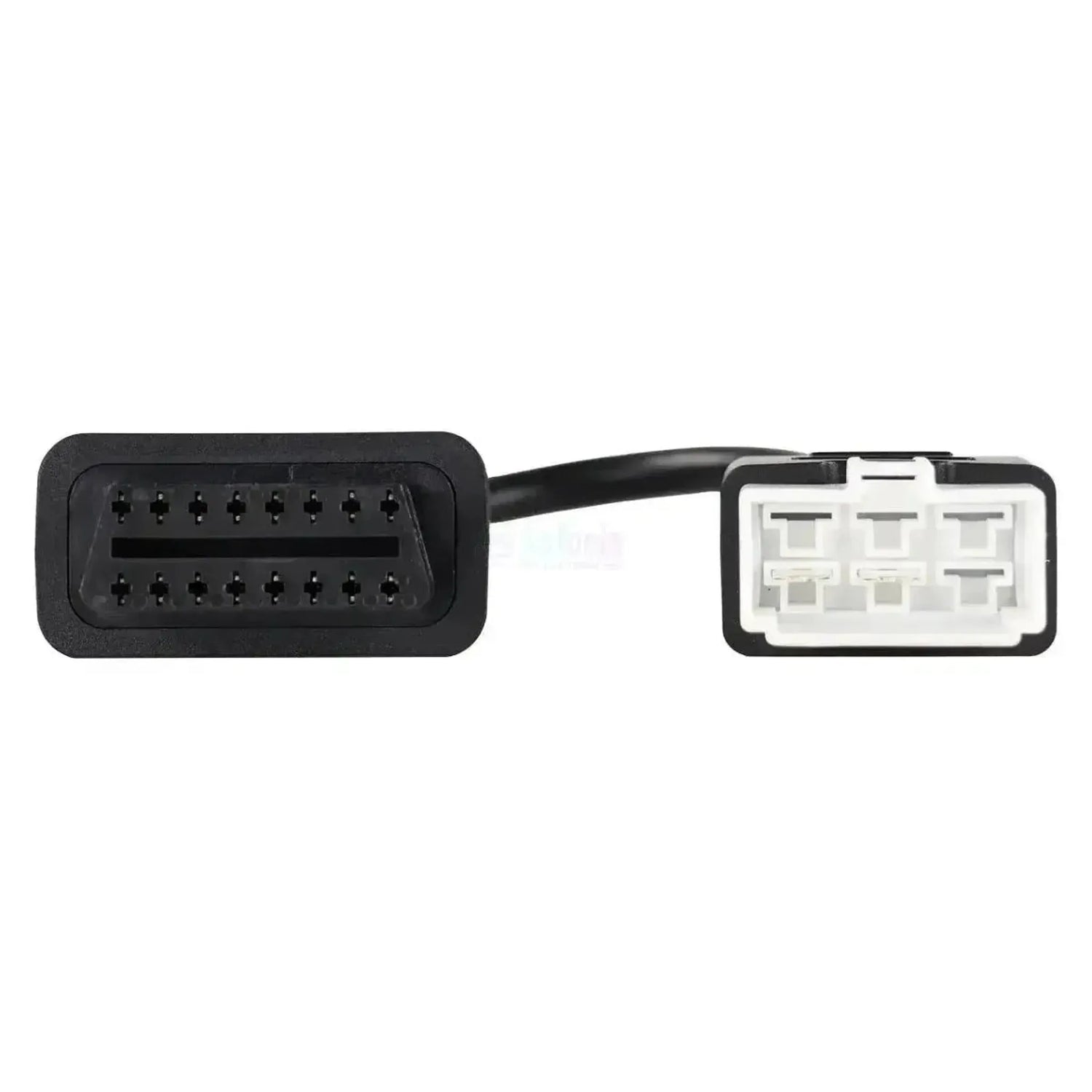

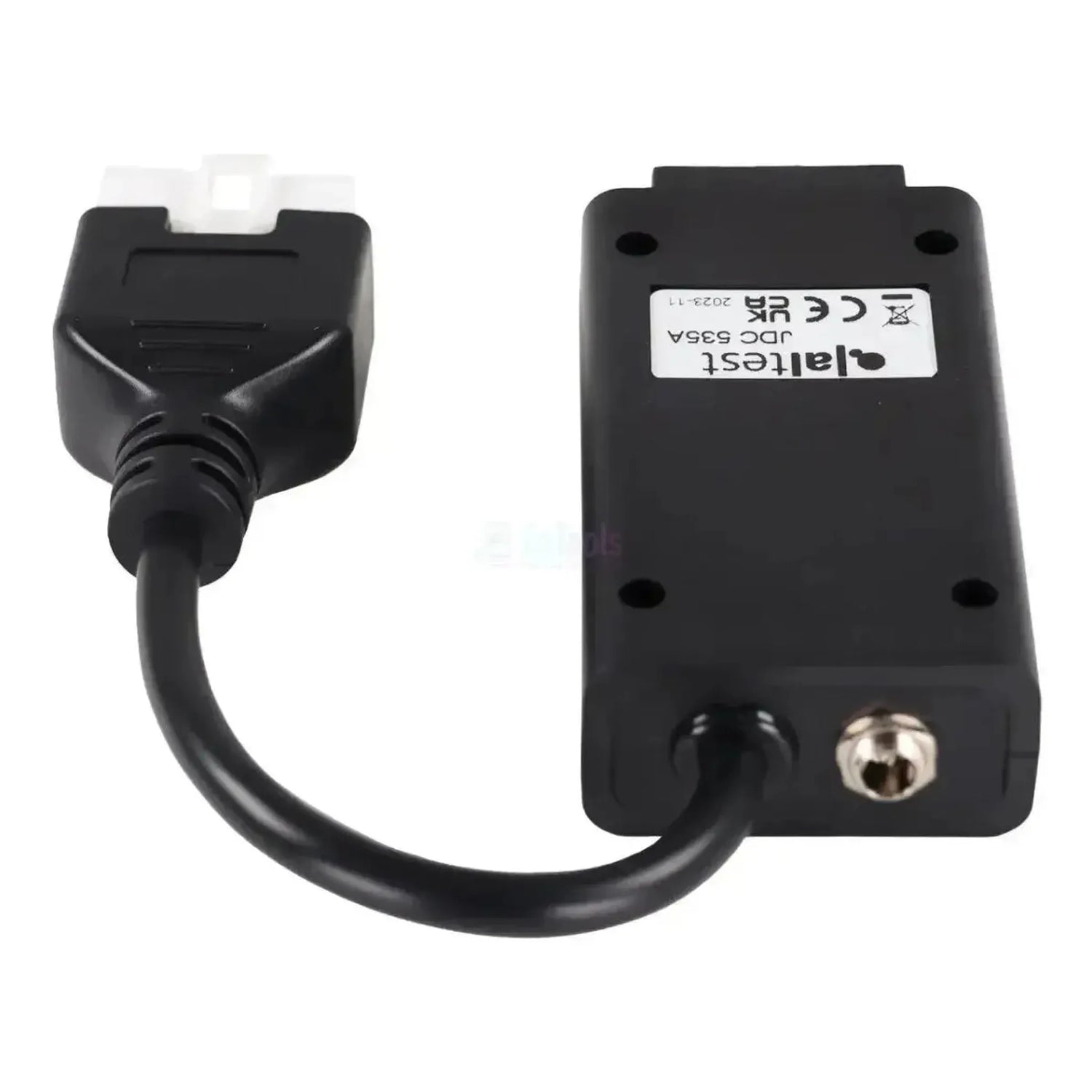

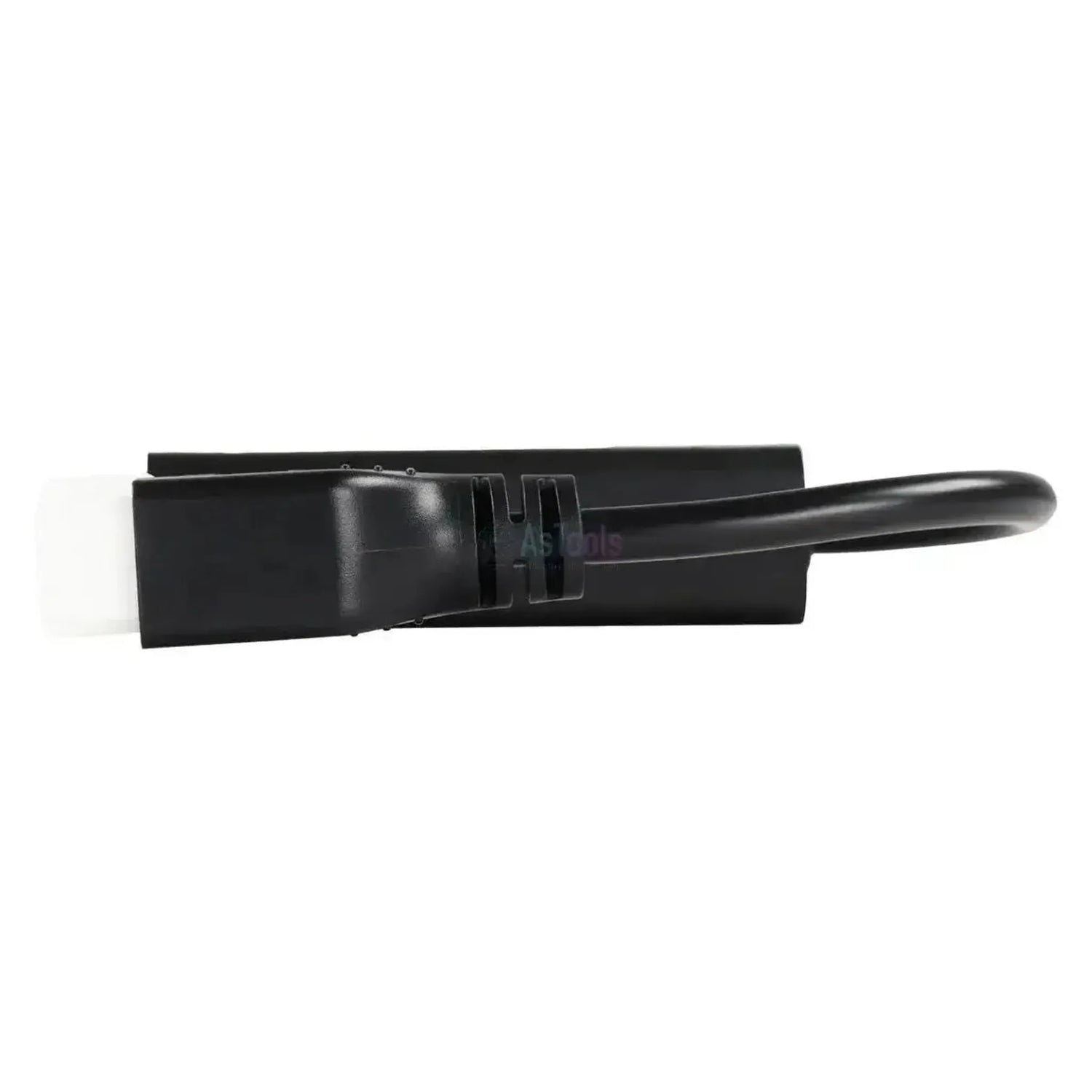

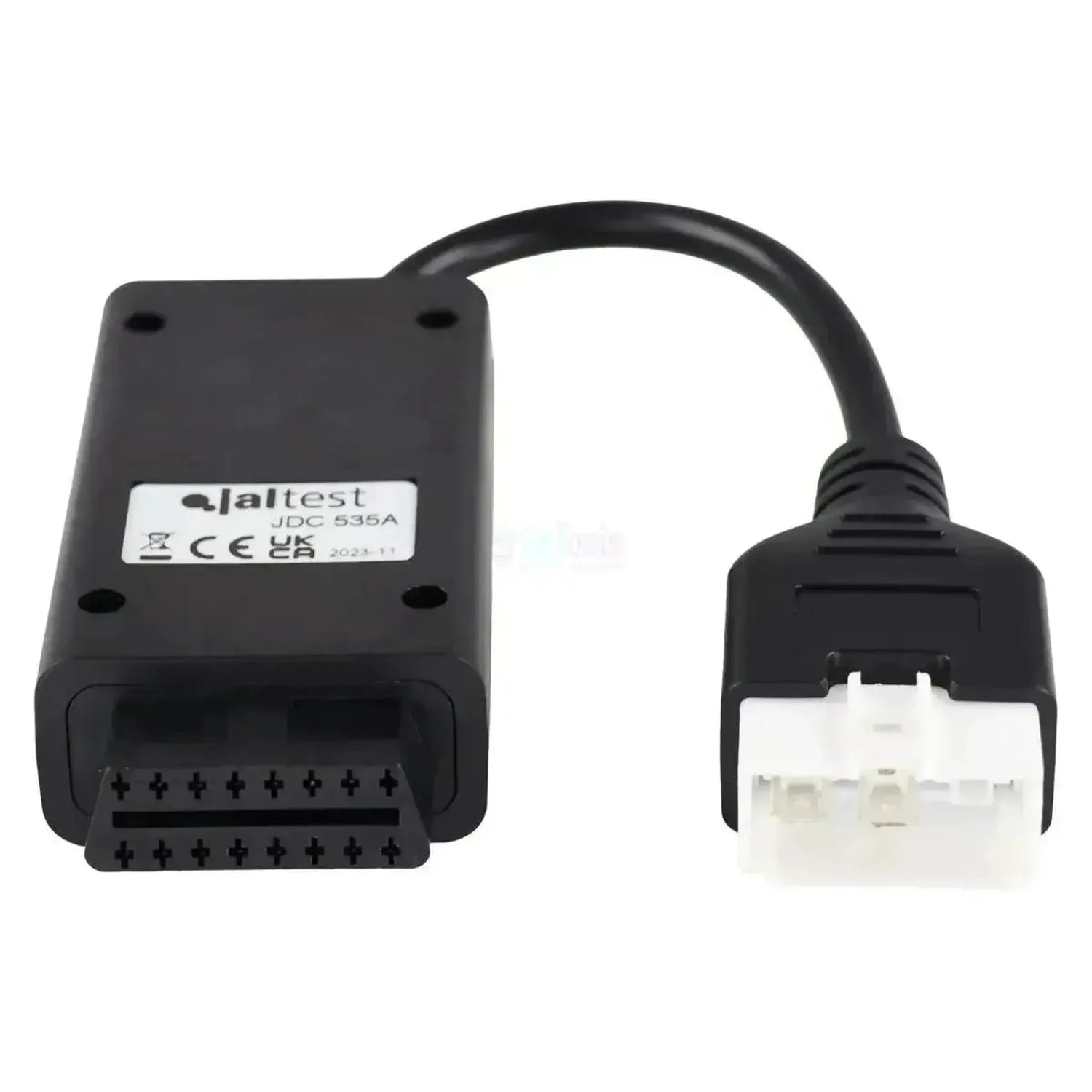

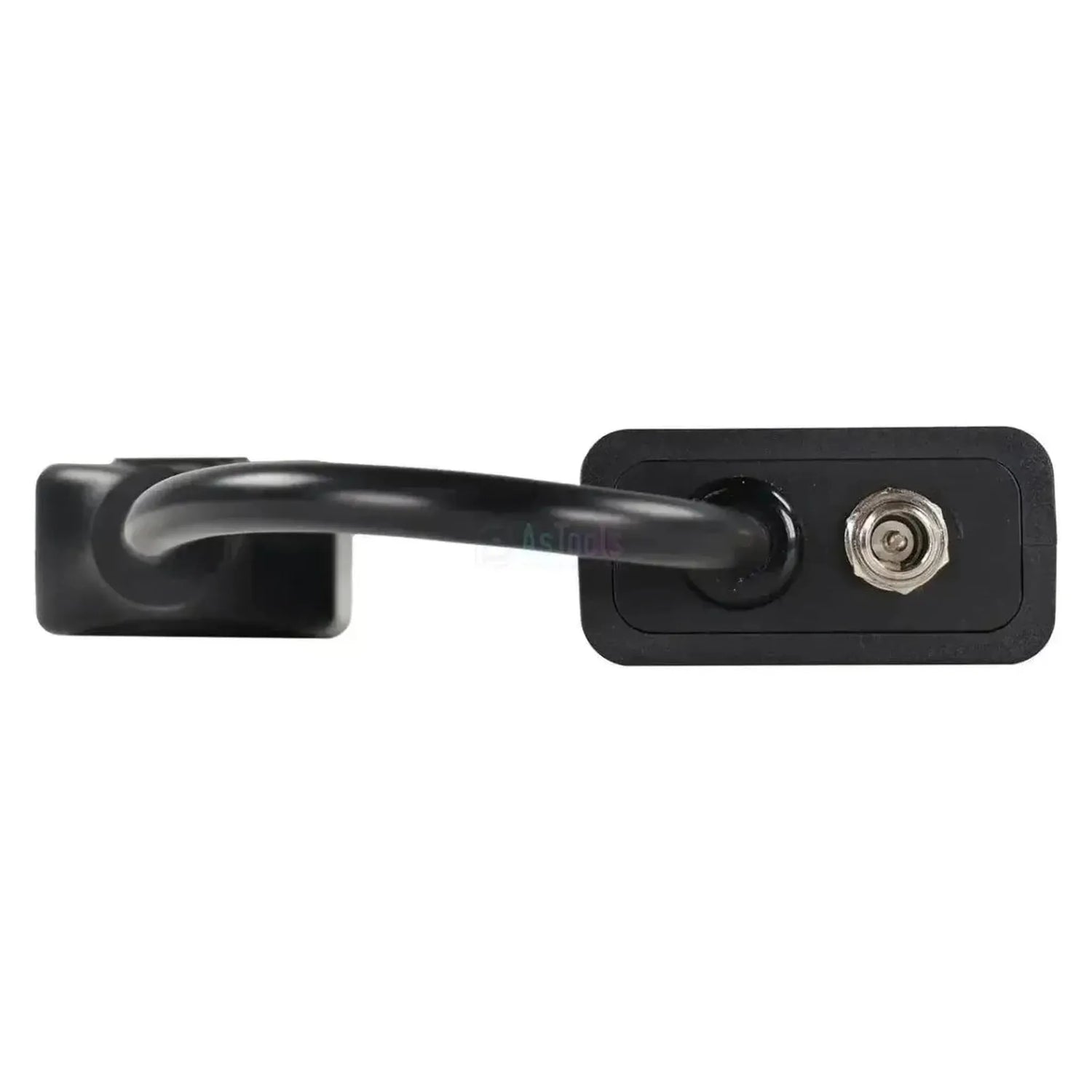

Jaltest JDC535A je diagnostický kabel pro Hitachi rypadla, nakladače a sklápěče. Na straně stroje má krémovobílý kontaktní držák v černém krytě, na straně rozhraní černou 16kolíkovou sběrnici OBD2, a uprostřed kabelu černou plastovou krabičku se závitem a dvěma vstupy pro kabel. 6kolíkový konektor se nachází v kabině; kabel měří 28 až 30 cm.

Tímto připojením diagnostické zařízení Jaltest nejen čte regulaci motoru Isuzu, ale také strojní stranu Hitachi: centrální počítač stroje MC, brána ICF a přístrojová deska MON jsou na stejné lince. Regulace Isuzu 4HK1/4JJ1 je podporována jak přes CAN, tak přes K-Line. V tom spočívá rozdíl oproti JDC560A9, která jde k šestivývodovému konektoru motoru v kabelovém svazku motoru a tam se připojuje pouze na regulaci motoru. Tento kabel je určen pro Jaltest Link V8.1 a spadá pod kategorii Jaltest OHW (stavební a stavebně-zemní stroje).

VÝHODY

✔Dosahuje kromě regulace motoru Isuzu také strojní systémy MC (centrální počítač stroje), ICF (brána) a MON (přístrojová deska).

✔Regulace motoru Isuzu 4HK1/4JJ1 je podporována jak přes CAN, tak přes K-Line, takže jsou dosažitelné jak starší, tak novější generace Zaxis.

✔Pokrývá řadu ZX-3 až ZX-7 (Stage V) a navíc nakladače ZW, těžební rypadla EX a sklápěče EH.

✔Bez omezení roku výroby: Stavební stroje nikdy neměly povinný 16kolíkový konektor OBD2.

DŮLEŽITÉ POZNÁMKY

✕Oficiální stránka produktu uvádí pro tento kabel pouze Jaltest Link V8.1; pokud pracujete s Link V9, nejdříve si ověřte v seznamu kabelů vašeho rozhraní, zda je tento kabel součástí.

✕Brána ICF poskytuje pouze chybové kódy; měřené hodnoty a údaje ECU nejsou pro tuto řídicí jednotku k dispozici.

✕Údaje o údržbě a další akce jsou k dispozici pouze u regulace motoru, nikoli u MC, ICF nebo MON.

✕Nezaměňujte tento kabel s JDC560A9: Ten má zcela černou obdélníkovou zástrčku a jde k motorkabelovému svazku, zatímco tento kabel má krémovobílý kontaktní držák v černém krytě a jde na diagnostické připojení v kabině.

Aplikace a funkčnosti

Prostřednictvím tohoto připojení přistupujete s software Jaltest k řídicím jednotkám stroje. Které systémy jsou k dispozici, se liší podle série a provedení.

Řídicí jednotky, ke kterým máte přístup

MC, centrální počítač stroje: Počítač řídící funkce stroje, s chybovými kódy, měřenými hodnotami a údaji ECU.
ICF, brána: Brána sítě stroje; Jaltest z ní čte chybové kódy.
4HK1, 4JJ1 (CAN) Isuzu, regulace motoru s common rail: Regulace motoru novějších generací Zaxis, včetně dalších akcí.
4HK1, 4JJ1 (K Line) Isuzu, regulace motoru s common rail: Stejná rodina motorů se starší komunikací K-Line.
ECM, regulace motoru: Regulace motoru na strojích bez specifického řízení Isuzu.
MON, přístrojová deska: Přístrojová deska kabiny.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení chybové paměti řídicí jednotky s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídicí jednotce v číselné podobě a v grafu.
Konzultace údajů o údržbě: Dostupné u regulace motoru, s intervaly údržby a zprávou o servisu.
Provádění dalších akcí: Pouze u regulace motoru Isuzu přes CAN; u varianty K-Line tyto akce nejsou dostupné.

Kompatibilní stroje a aplikace

Rozhodující je konektor, nikoli model. Tento kabel se hodí na každý stroj Hitachi s 6kolíkovým diagnostickým konektorem v kabině, rozpoznatelný podle krémovobílého kontaktního držáku v černém krytě. Níže uvedené řady pokrývá Jaltest OHW.

Hitachi:

Zaxis ZX-3 řada (ZX100-3 až ZX800-3): (2007 - 2013)
Zaxis ZX-5 řada (ZX100-5 až ZX800-5): (2013 - 2016)
Zaxis ZX-6 řada (ZX100-6 až ZX800-6): (2016 - 2021)
Zaxis ZX-7 řada (ZX100-7 až ZX800-7, Stage V): (cca 2019 - současnost)
Nakladače ZW (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Rok výroby není určující
Těžební rypadla EX (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Rok výroby není určující
Sklápěče EH (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Rok výroby není určující
Hybridní rypadla ZH200-5 / ZH200-6: Rok výroby není určující

💡

Dobré vědět: 6kolíkový konektor tohoto kabelu se nachází v kabině a má krémovobílý kontaktní držák v černém krytě. Pokud je zástrčka u motoru v kabelu a pouzdro je zcela černé, patří tam JDC560A9. Před objednávkou si proto nejdříve ověřte, jaké připojení je na vašem stroji.

Obsah balení

1x Jaltest (JDC535A) | Hitachi 6-kontaktní OBD – 16-kontaktní OBD2 adaptérový kabel | Stavební a zemědělská vozidla

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC535A
Typ	Adaptérový kabel
Aplikace	Hitachi rypadla, nakladače a sklápěče
Konektor na straně stroje	6-kontaktní OBD, krémová zásuvka v černém pouzdře
Konektor na straně rozhraní	16-kontaktní OBD2
Délka	28 až 30 cm
Rozhraní	Jaltest Link V8.1
Řídicí jednotky	MC (centrální počítač stroje), ICF (brána), Isuzu 4HK1/4JJ1 (CAN a K-Line), ECM (řízení motoru) a MON (přístrojová deska)
Segment	Stavební a zemědělská vozidla
Jaltest modul	Jaltest OHW (Off-Highway machines)
