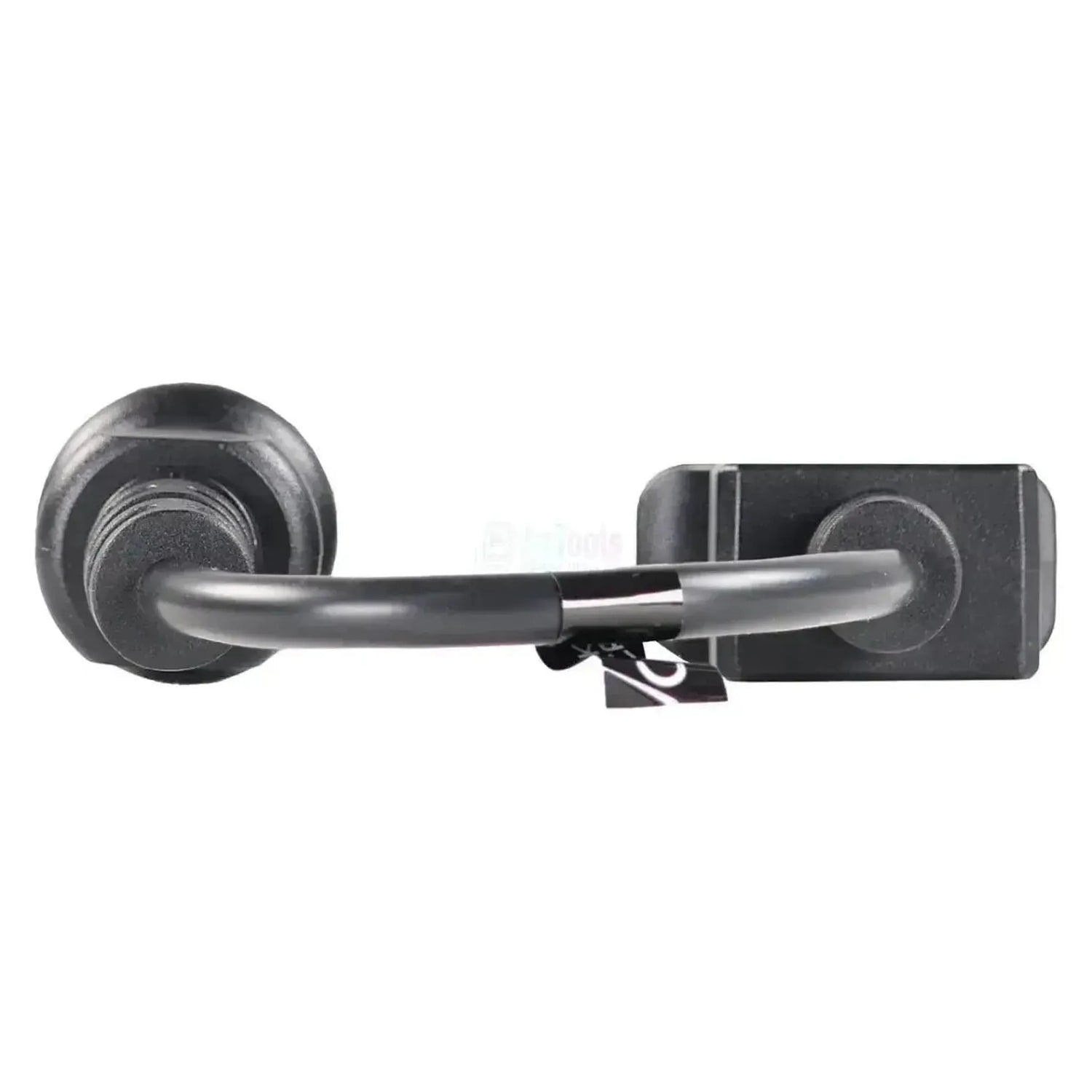

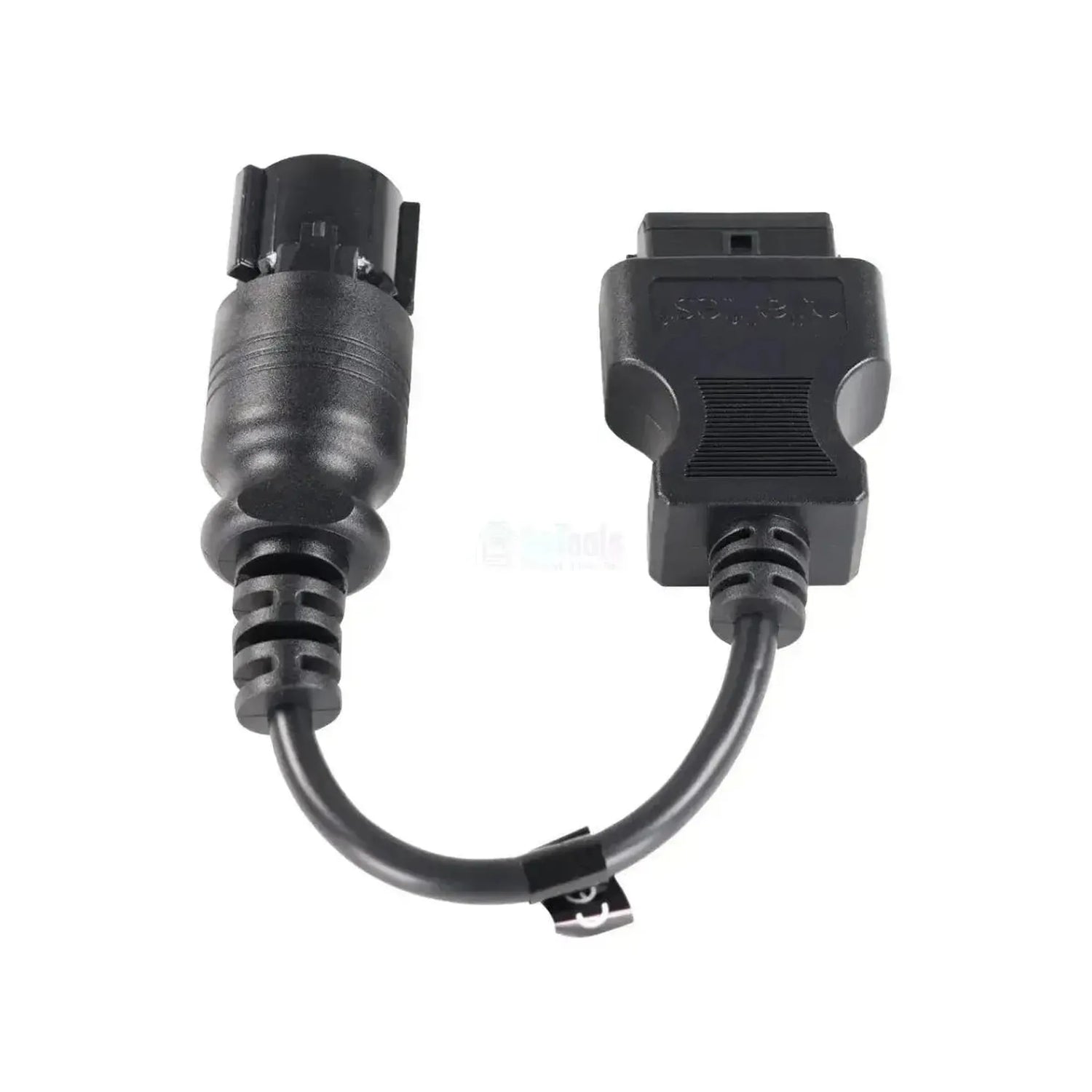

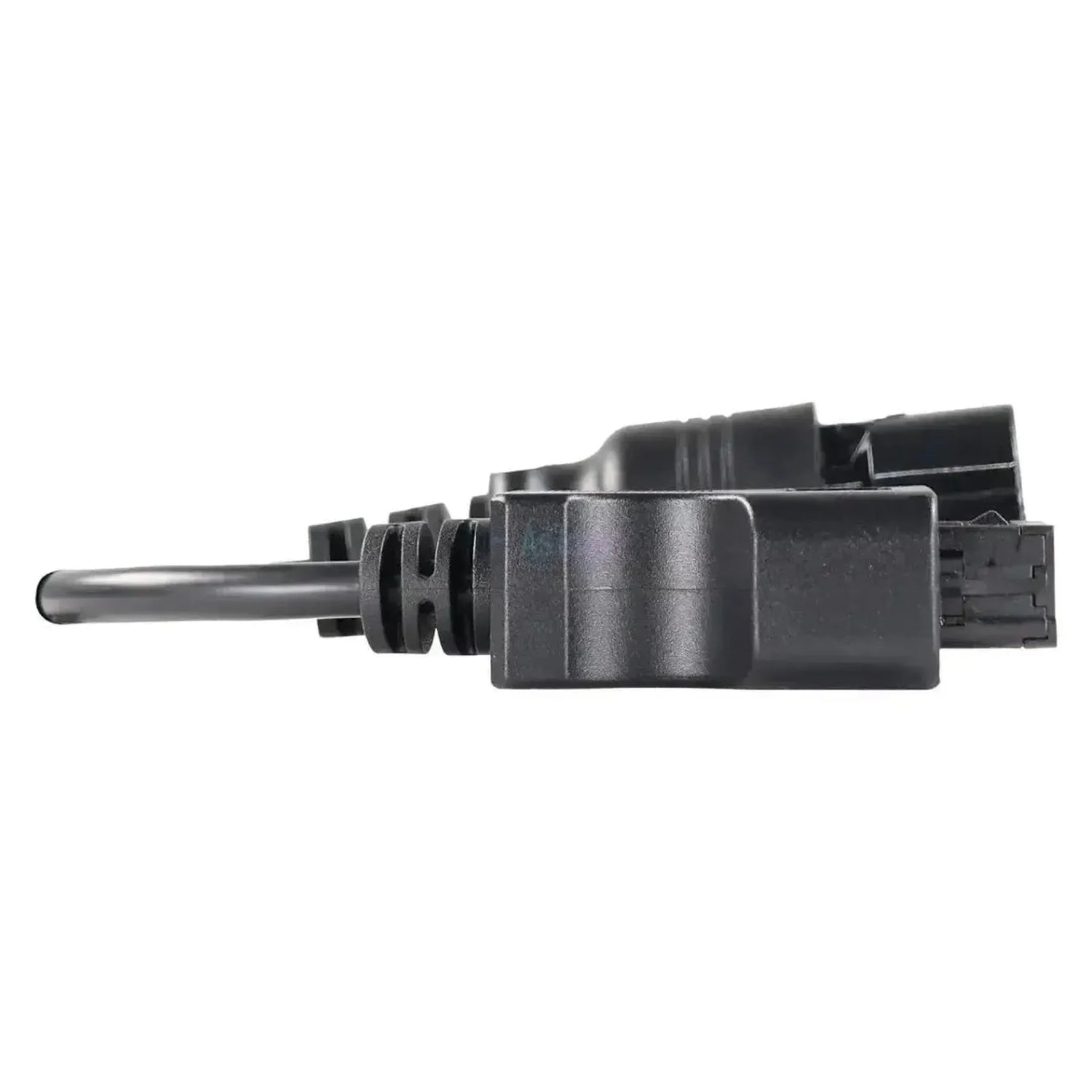

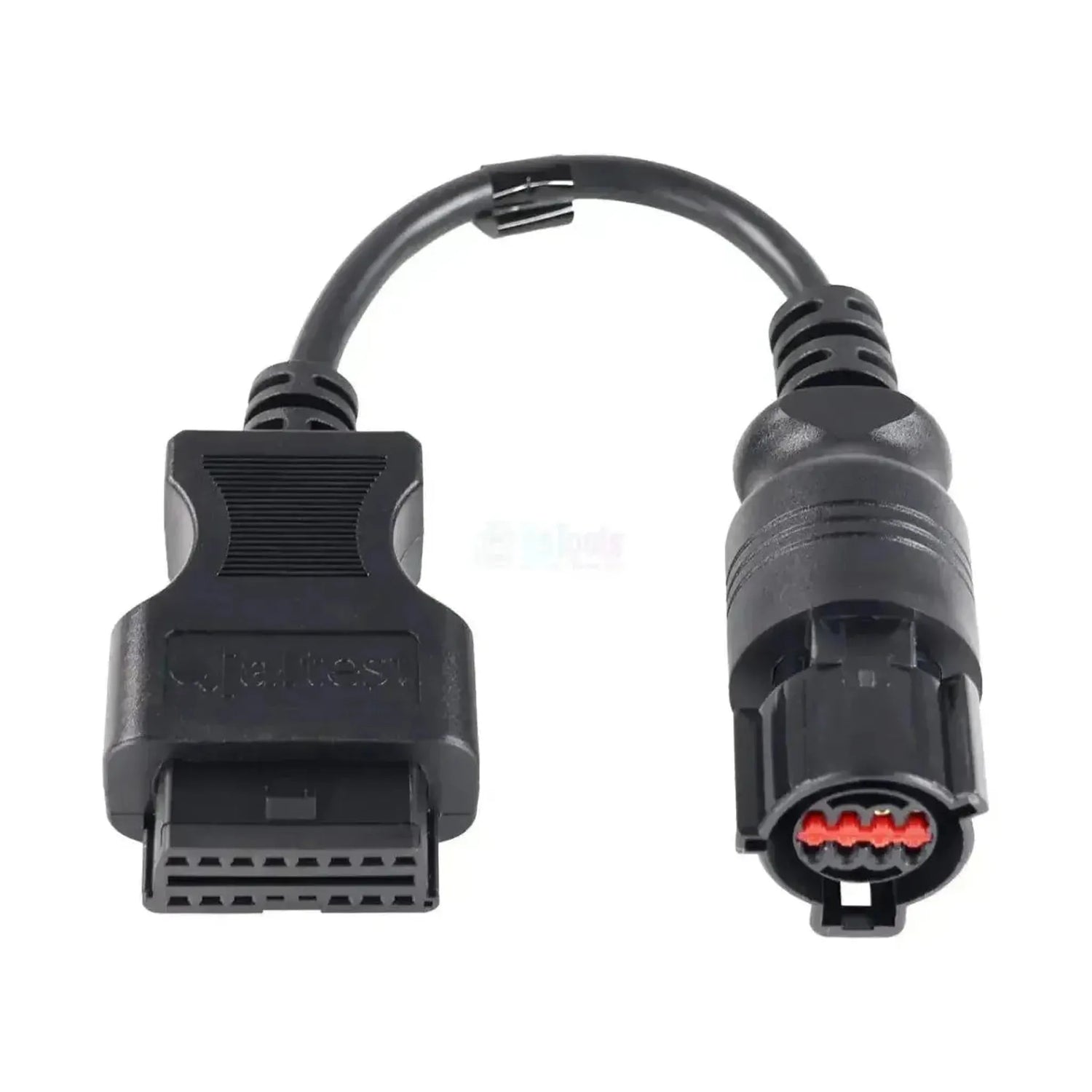

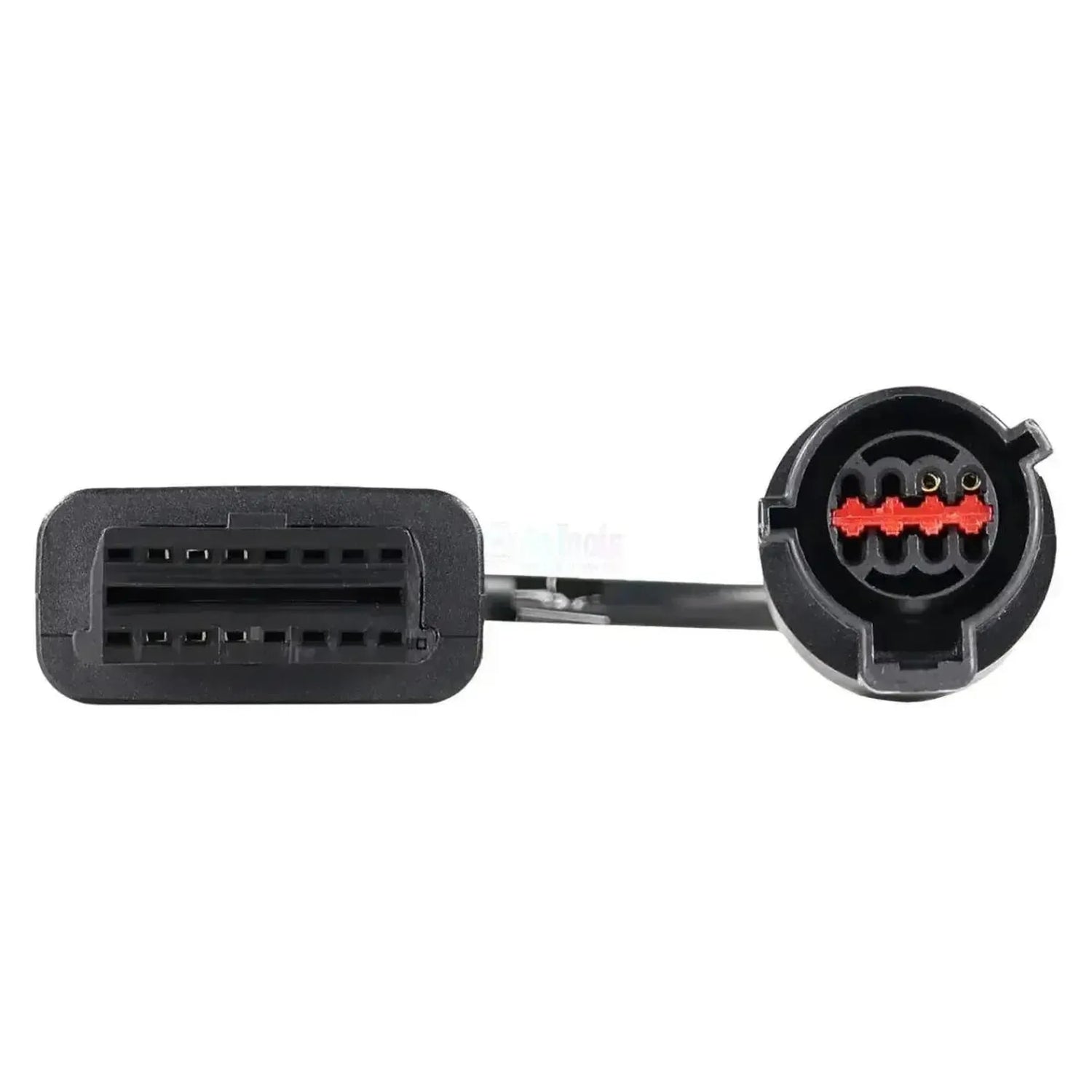

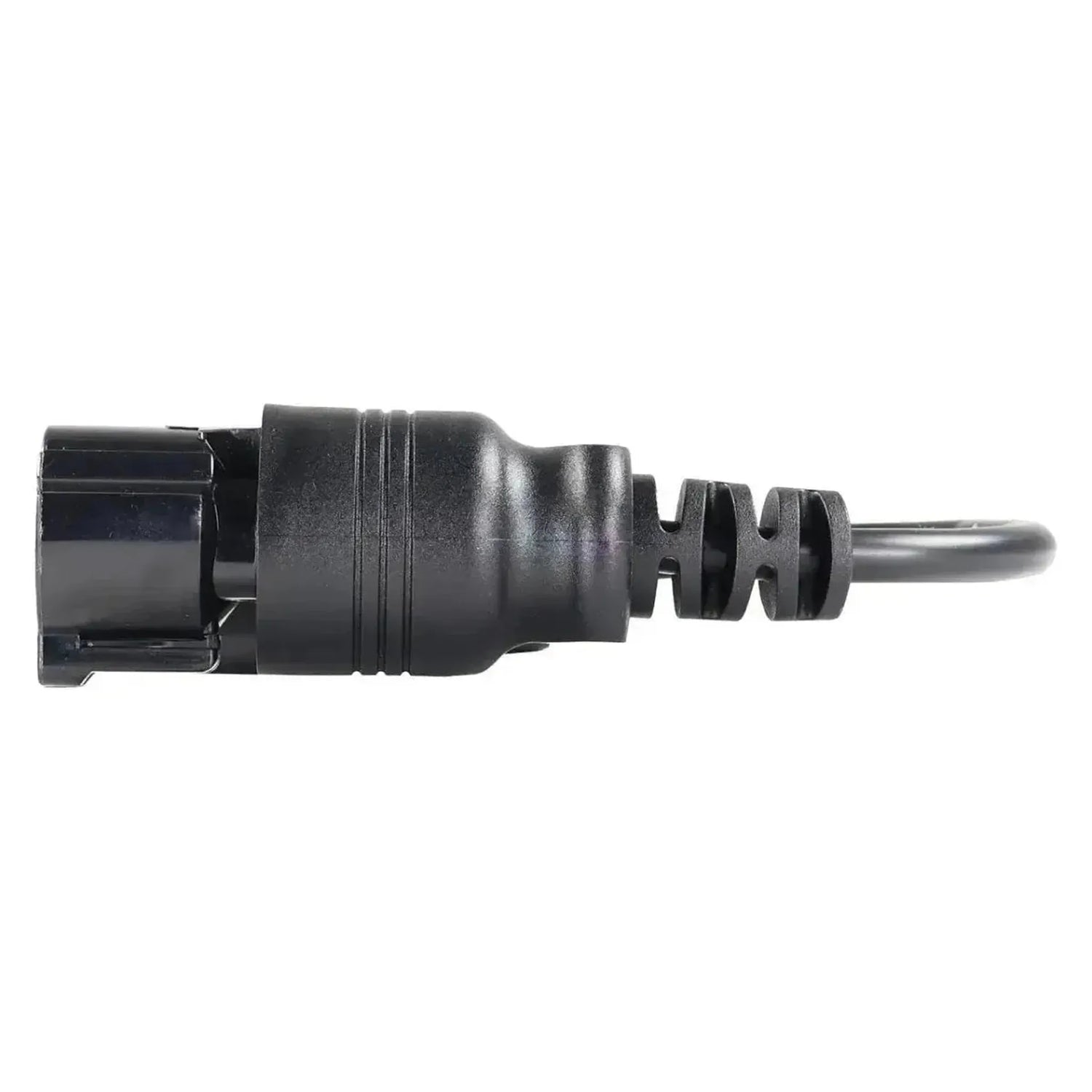

Jaltest JDC544A připojuje 8-pinovou diagnostickou zásuvku vysokozdvižných vozíků Hyster s řízením motoru EControls k 16-pinovému vstupu OBD2 vašeho diagnostického kabelu Jaltest. Na straně vozidla je kulatá černá zástrčka s osmi kontakty ve dvou řadách po čtyřech, červené těsnění v čele a obdélníková aretační výstupka nahoře. Kabel měří 28 až 30 cm.

Za touto jednou zásuvkou jsou dvě řídicí jednotky: řízení motoru EControls ECM 4G u verzí na LPG a benzin a VECU, centrální počítač vozidla. Na řízení motoru čte software Jaltest chybové kódy, měřené hodnoty a servisní údaje; u VECU zůstává pouze u chybových kódů a měřených hodnot. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest MHE a Jaltest OHW.

PŘEDNOSTI

✔Určeno pro řízení motoru EControls ECM 4G u motorů Hyster na LPG a benzin.

✔Dosahuje kromě motoru také na VECU, centrální počítač vysokozdvižného vozíku.

✔U řízení motoru EControls lze také zobrazit servisní intervaly.

✔Funguje jak s Jaltest Link V8.1, tak s Link V9 a je použitelný pod moduly MHE a OHW.

UPOZORNĚNÍ

✕Pouze pro kulatou 8-pinovou zásuvku s červeným těsněním; dieselové verze s jinou řídicí jednotkou motoru vyžadují jiný kabel a EDC Yanmar je sice v pokrytí Hyster, ale bez podporovaných diagnostických funkcí.

✕Nezaměňujte ho s JDC557A9: to je kabel Hyster/Yale s kulatou 3-pinovou zástrčkou pro počítač stroje VSM, který funguje výhradně s Jaltest Link V9.

✕Na VECU nejsou žádné servisní údaje; ty jsou dostupné pouze u řízení motoru EControls.

✕Pro použití jsou nutné Jaltest Link a aktivní licence pro Jaltest MHE nebo OHW; ty v kabelu nejsou.

Použití a funkce

Prostřednictvím tohoto spojení se softwarem Jaltest dostanete k řídicím jednotkám vysokozdvižného vozíku. Za jednou zástrčkou jsou jak řízení motoru, tak centrální počítač vozidla, každý s vlastní sadou funkcí. Které systémy jsou přítomny, se liší podle řady a verze motoru.

Řídicí jednotky, ke kterým se můžete připojit

EControls ECM 4G: Řízení motoru LPG a benzin.
VECU: Centrální počítač vozidla.

Co můžete dělat

Chybové kódy: Čtení a mazání, s popisem.
Měřené hodnoty: Zobrazení v číslech a grafu.
Servisní údaje: U řízení motoru EControls.

Způsob použití

Vyhledání zásuvky: V ovládacím prostoru vysokozdvižného vozíku.
Připojení: Zapojte JDC544A do 8-pinové zástrčky.
Připojení Link: Připojte stranu OBD2 k Jaltest Link.
Zapalování zapnuto: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: Zvolte Hyster, řadu a systém.

Kompatibilní vozidla a použití

Rozhodující je řízení motoru, ne rok výroby. Tento kabel sedí na vysokozdvižné vozíky Hyster s řízením motoru EControls a kulatou 8-pinovou diagnostickou zásuvkou. Níže uvedené řady Jaltest zahrnuje do pokrytí; kterou zástrčku máte na voze, ověřte přímo na stroji.

Hyster (motory EControls):

H40-60XT: EControls ECM 4G; rok výroby není rozhodující.
H2.0-3.5XT: Evropské označení řady XT.
H40-70FT / H2.0-3.5FT: Verze na LPG.
S40-70FT / S2.0-3.5FT: Verze na LPG.
H80-120FT: Verze na LPG.

💡

Dobré vědět: Kulatá 8-pinová zásuvka je v ovládacím prostoru vysokozdvižného vozíku a poznáte ji podle červeného těsnění v čele. Rozhodující není rok výroby, ale řízení motoru: tento kabel patří k verzím EControls. Před objednáním zkontrolujte, která zásuvka je na vašem voze.

Obsah balení

1x Jaltest (JDC544A) | Hyster 8-pinový OBD - 16-pinový OBD2 redukční kabel | Pracovní vozidlo

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
MHE vnitřní doprava

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 8pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
