Jaltest | SKU: JDC553A

Jaltest (JDC553A) | Redukční kabel Jungheinrich 9-pinový SUBD – 16-pinový OBD2 | Zvedací a manipulační zařízení

Name: Jaltest (JDC553A) | Redukční kabel Jungheinrich 9-pinový SUBD – 16-pinový OBD2 | Zvedací a manipulační zařízení
Brand: Jaltest
SKU: JDC553A
Price: 162.95 EUR
Availability: InStock

€162,95 včetně DPH

€134,67 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

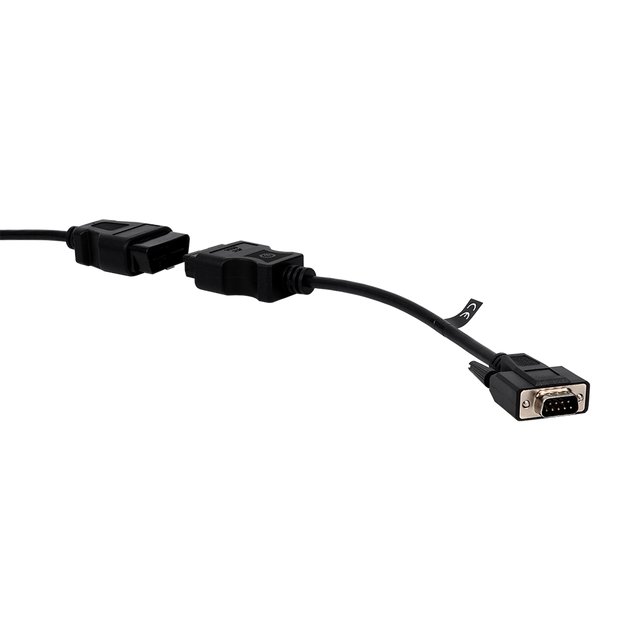

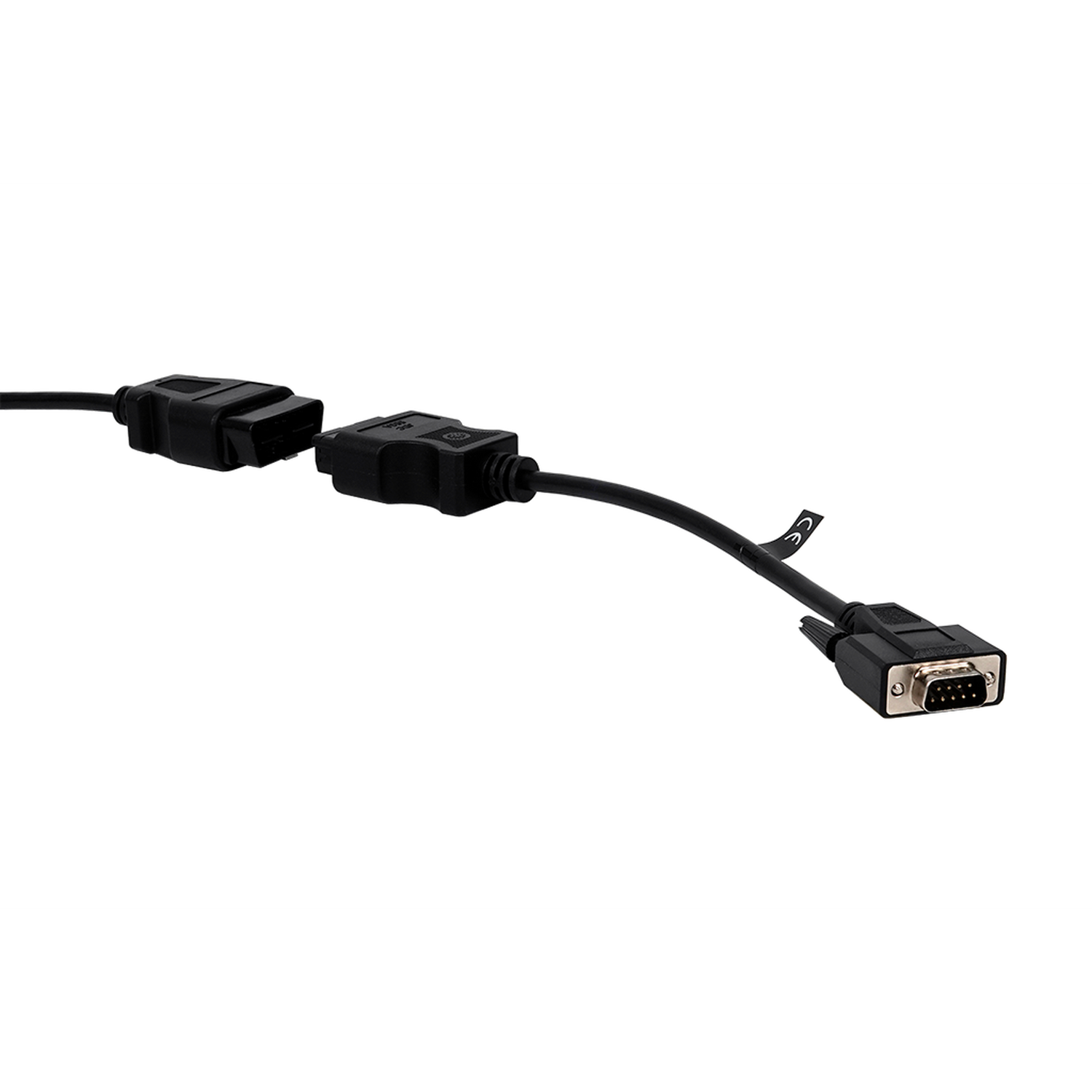

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.

Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Past op elektrische EFG-heftrucks, DFG-diesel, TFG-LPG en de magazijnseries met de 9-pins SUB-D-aansluiting.

✔Bereikt op de elektrische trucks de vermogensmodules LMC en RMC, de hydrauliekregeling HCU en de machinecomputers DLC en MCM.

✔Op de DFG/TFG-uitvoeringen komt daar de motorregeling bij: E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA).

✔Het instrumentenpaneel DC levert de onderhoudsgegevens van de machine, met servicerapport.

AANDACHTSPUNTEN

✕Bij de vermogensmodules LMC en RMC zijn geen ECU-gegevens beschikbaar.

✕Het instrumentenpaneel DC geeft geen foutcodes; daar leest u alleen meetwaarden, ECU-gegevens en onderhoudsgegevens uit.

✕Alleen voor de 9-pins SUB-D-aansluiting van Jungheinrich; andere merken gebruiken een eigen stekker.

✕Met 28 tot 30 cm is het snoer kort; de interface hangt vlak bij de SUB-D-aansluiting van de truck.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.

Regeleenheden die u kunt benaderen

MCM en MCM2: Centrale voertuigcomputer.
DLC: Machinecomputer EFG-serie.
HCU: Hydrauliek van het hefwerk.
LMC en RMC: Vermogensmodules hef en rijden.
DC: Instrumentenpaneel, onderhoud.
E-CDIS: Commonrail, aanvullende acties.
EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Meetwaarden: In cijfers en grafiek.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Bij de E-CDIS-motorregeling.

Zo gebruikt u hem

Stekker zoeken: In de bedieningsruimte of onder de kap.
Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Contact aan: Schakel de truck in.
Uitlezen: Kies Jungheinrich en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.

Jungheinrich:

EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
ETV / ETM-serie: Reachtrucks, 1999 - 2024.
ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.

💡

Goed om te weten: De 9-pins SUB-D-aansluiting zit in de bedieningsruimte of onder de kap van de truck. U herkent hem aan de D-vormige kraag die met twee schroefbouten wordt vastgezet. Controleer eerst welke aansluiting op uw truck zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zdvihací zařízení

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 9pinový SUB-D
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Sada kabelů MHE pro vysokozdvižné vozíky
Referenční číslo: JDC553A
Potřebné k použití: Jaltest Link a platná softwarová licence

Další parametry

Toepassing: Jungheinrich heftrucks en magazijntrucks
Regeleenheden: MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
Interface: Jaltest Link, versie V8.1 of V9
Onderdeel van kabelset: MHE-kabelset heftrucks (70002022)
