Jaltest | SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (řada CE) 9-pinový OBD – 26-pinový DB26 redukční kabel | Stavební a terénní stroje

Name: Jaltest (JDC572.9) | Hyundai (řada CE) 9-pinový OBD – 26-pinový DB26 redukční kabel | Stavební a terénní stroje
Brand: Jaltest
SKU: JDC572.9
Price: 156.95 EUR
Availability: InStock

€156,95 včetně DPH

€129,71 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

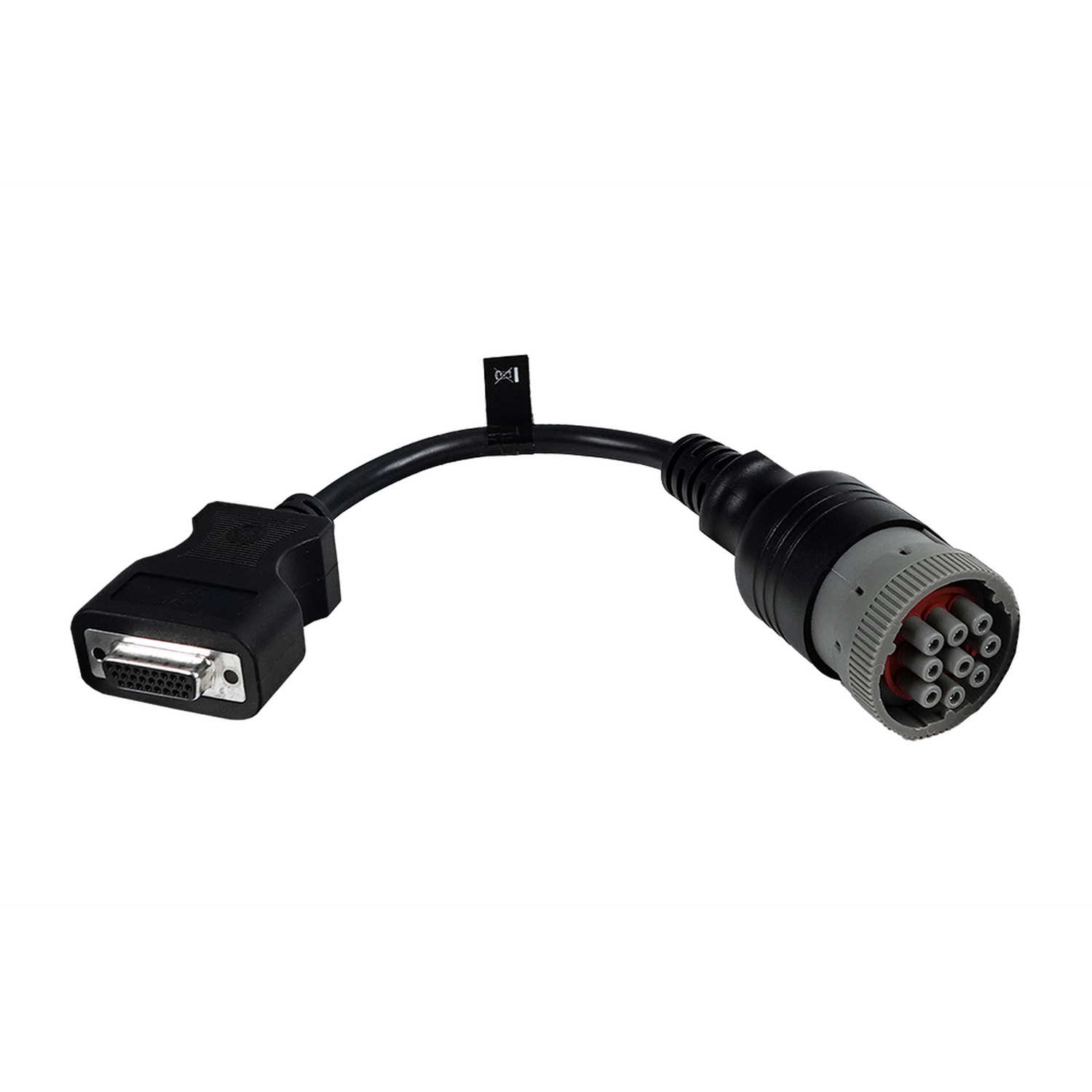

Jaltest JDC572.9 propojuje kulatý 9-pinový diagnostický konektor stroje Hyundai CE 9-series přímo se vstupem 26-pinový DB26 rozhraní Jaltest Link. Na straně stroje je kulatá zástrčka s šedým rýhovaným kroužkem, červeným držákem kolíků a devíti zdířkami. Na druhé straně je zdířka DB26 se třemi řadami pozlacených kontaktů v kovovém límci, takže není potřeba samostatný 16-pinový diagnostický kabel.

Po připojení kabelu dosáhne software Jaltest na centrální počítač stroje MCM (9 Series). U strojů s motorem Cummins se přidá ECM Cummins ve verzi SAE J1708 a SAE J1939. Kabel spadá pod Jaltest OHW (Off-Highway machines).

PŘEDNOSTI

✔Připojuje se přímo do vstupu DB26 rozhraní Jaltest Link; není potřeba 16-pinový diagnostický kabel.

✔Dosáhne na MCM (9 Series), centrální počítač stroje Hyundai CE 9-series.

✔U strojů s motorem Cummins je v pokrytí také ECM Cummins, přes SAE J1708 a přes SAE J1939.

✔Kulatou zástrčku se šedým rýhovaným kroužkem a červeným držákem kolíků poznáte na stroji pohledem.

UPOZORNĚNÍ

✕Pouze pro kulatý 9-pinový konektor CE 9-series; CE 8-series má obdélníkovou 4-pinovou zástrčku, pro kterou je určen JDC556A.

✕Tento kabel končí na 26-pinovém DB26 a ne na 16-pinovém OBD2; na rozhraní bez vstupu DB26 nepasuje.

✕Ne každá CE 9-series má kromě MCM také čitelné řízení motoru.

✕Řízení motoru Cummins je k dispozici ve verzi J1708 a J1939; která z nich je v daném stroji, určuje, přes kterou datovou sběrnici zařízení pracuje.

Použití a funkce

Tímto připojením se software Jaltest dostane k řídicím jednotkám bagrů a nakladačů řady Hyundai CE 9-series. Které systémy jsou přítomny, se liší podle modelu a provedení; níže uvedené jednotky pocházejí z pokrytí Hyundai v Jaltest OHW.

Řídicí jednotky, ke kterým se dostanete

MCM (9 Series): Centrální počítač stroje.
ECM Cummins SAE J1708: Řídicí jednotka motoru, starší sběrnice.
ECM Cummins SAE J1939: Řídicí jednotka motoru, sběrnice CAN.

Co můžete dělat

Chybové kódy: Čtení a mazání podle systému.
Naměřené hodnoty: Zobrazení v číslech a grafu.
Údržba: Intervaly a servisní zpráva.
Doplňkové úkony: Tam, kde je nabízí Jaltest.

Jak ho používat

Vyhledání připojení: 9-pinová zástrčka je v kabině.
Připojení: Utáhněte rýhovaný kroužek na konektoru.
Připojení k Link: Zasuňte stranu DB26 do Jaltest Link.
Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: Zvolte Hyundai, stroj a systém.

Kompatibilní vozidla a použití

Rozhoduje zástrčka, ne model. Tento kabel se hodí na stroje Hyundai CE s kulatým 9-pinovým diagnostickým konektorem. Rok výroby zde mnoho neznamená; hranice je dána generací modelu. Níže uvedené stroje má Jaltest OHW v pokrytí.

Hyundai (CE 9-series):

R140LC-9: Pásový bagr, cca 2010 až 2014.
R210LC-9: Pásový bagr, cca 2010 až 2013.
R380LC-9: Pásový bagr, cca 2010 až 2013.
R380LC-9A: Pásový bagr, cca 2013 až 2016.
R140W-9: Kolový bagr, cca 2010 až 2013.
HL740-9: Kolový nakladač, cca 2010 až 2013.
HL740-9A: Kolový nakladač, cca 2014 až 2018.
HL757-9: Kolový nakladač, cca 2010 až 2013.

💡

Dobré vědět: 9-pinový konektor je v kabině a poznáte ho podle šedého rýhovaného kroužku a červeného držáku kolíků. Je-li na stroji obdélníková 4-pinová zástrčka, máte CE 8-series a patří k ní JDC556A. Před objednávkou zkontrolujte na stroji, který konektor je na něm připojen.

Obsah balení

1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pinový OBD - 26-pinový DB26 adaptérová kabel | Terénní a stavební stroj

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Stavební a terénní stroj

Přípojky

Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 26pinový DB26
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 9pinový OBD

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano

Použití

Referenční číslo: JDC572.9
Řídicí jednotky: Strojní počítač MCM, ECM Cummins SAE J1708 a SAE J1939
Potřebné k použití: Jaltest Link se vstupem DB26 a licencí Jaltest OHW

Další parametry

Použití: Hyundai řada CE 9, bagry a nakladače
Řídicí jednotky: MCM (9 Series) palubní počítač stroje, ECM Cummins SAE J1708 a SAE J1939 (motor)
Segment: Terénní a stavební stroje
Rozhraní: Jaltest Link s 26pólovým vstupem DB26
