Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Crown 6-pinový OBD – 16-pinový OBD2 redukční kabel | Zvedací a manipulační zařízení

€168,95 včetně DPH
€139,63 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

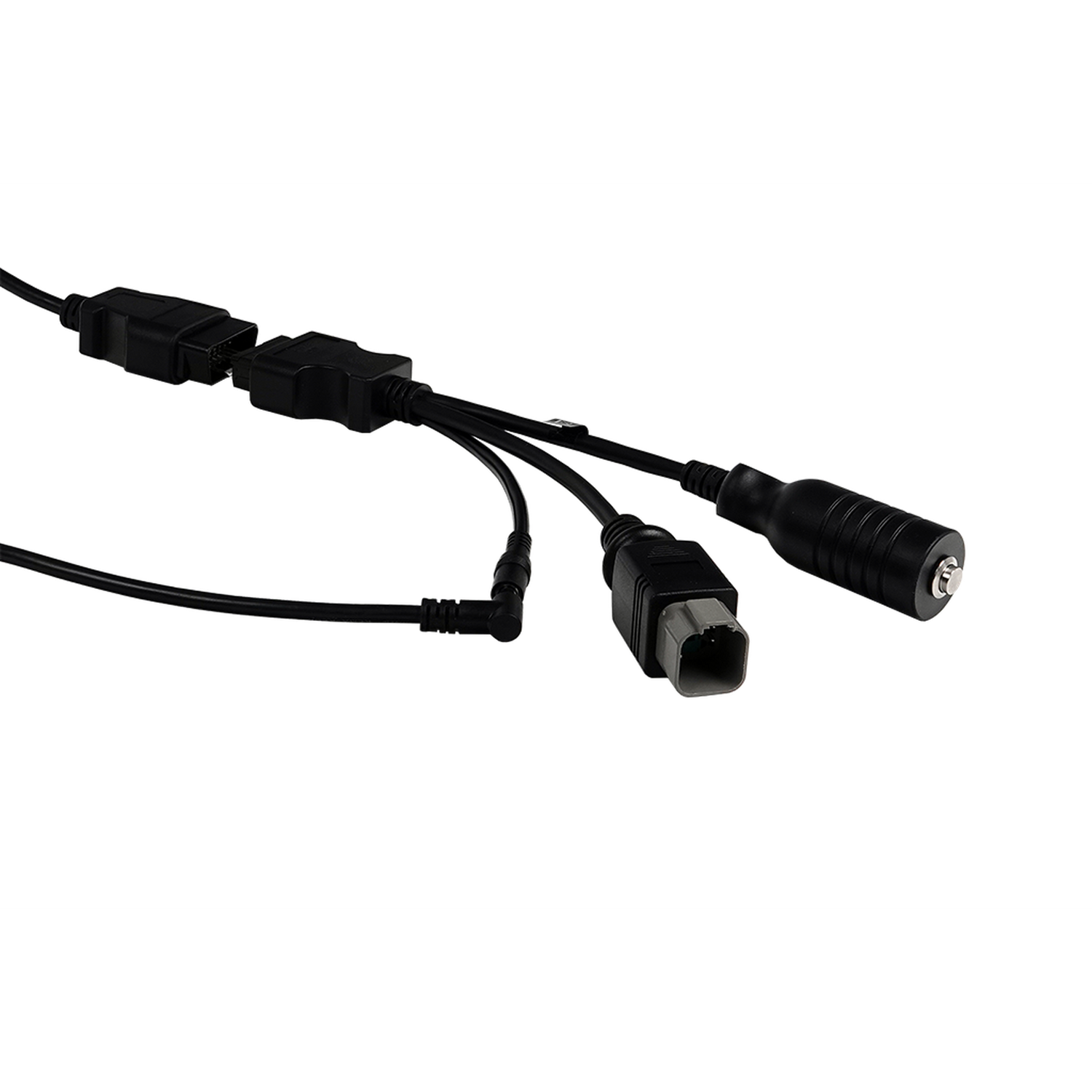

De Jaltest JDC574A9 verbindt de 6-pins diagnoseaansluiting van Crown magazijn- en heftrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Achter de OBD2-behuizing splitst de kabel zich in drie takken: Een grijze afgedichte stekker met een groene pinhouder, een ronde aansluiting met één centrale pen en een kleine ronde aansluiting. Alle drie de takken horen bij dezelfde kabel.

Met de kabel aangesloten bereikt de Jaltest-software de Zapi TPM-vermogensmodules die de rij- en hefaandrijving van de elektrische trucks regelen, in zowel de CAN- als de RS232-uitvoering, en op de CD-dieselserie de motorregeling DL03. Het zwaartepunt ligt bij de elektrische trucks. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de Zapi TPM-vermogensmodules van de elektrische Crown-trucks, in zowel de CAN- als de RS232-uitvoering.
✔Daardoor bruikbaar over meerdere generaties: Oudere trucks communiceren serieel, nieuwere via CAN.
✔Op de CD-dieselserie ook de motorregeling DL03 (CAN).
✔Houdt de onderhoudsintervallen en uitgevoerde werkzaamheden bij, met een servicerapport.

AANDACHTSPUNTEN

✕De ZPM (CAN)-vermogensmodule staat wel in de Crown-dekking, maar zonder diagnosefuncties.
✕Op de dieseltrucks van de CD-serie blijft de dekking bij de motorregeling; de elektrische series hebben juist geen motorregeling.
✕Alleen voor de Crown-aansluiting; andere truckmerken dragen een eigen stekker.
✕Naast de grijze stekker heeft de kabel twee ronde aansluitingen, die u niet op elke truck gebruikt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Crown magazijn- en heftrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Crown.

Regeleenheden die u kunt benaderen

  • Zapi TPM (CAN): Vermogensmodule, rij- en hefaandrijving.
  • Zapi TPM (RS232): Zelfde module, serieel.
  • DL03 (CAN): Motorregeling CD-serie.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen bijhouden, met rapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 6-pins aansluiting in de cabine of bij de bestuurdersplaats.
  2. Juiste tak kiezen: Leg de grijze stekker en de ronde takken naast de aansluiting.
  3. Aansluiten: Steek de passende tak in de aansluiting op de truck.
  4. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
  5. Uitlezen: Zet de truck aan en kies in Jaltest MHE het merk Crown en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Crown-truck met de 6-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking.

Crown:

  • SC 5200 en SC 6200: Elektrische heftruck.
  • RC 5500: Sta-heftruck.
  • RR 5700 en RD 5700: Reachtruck.
  • TSP 6000: Smalgangtruck.
  • CD-serie: Dieselheftruck.
  • CG-serie: Gas- en benzineheftruck.
💡
Goed om te weten: De diagnoseaansluiting zit in de cabine of bij de bestuurdersplaats van de truck. U herkent de juiste tak aan de grijze afgedichte stekker met de groene pinhouder. Leg die naast de aansluiting op de truck voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC574A9) | Crown 6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel
  • Zdvihací zařízení

Přípojky

Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
6pinový OBD

Diagnostické funkce

Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů

Použití

Referenční číslo
JDC574A9

Další parametry

Toepassing
Crown magazijn- en heftrucks
Regeleenheden
Zapi TPM (CAN en RS232) vermogensmodules, DL03 (motorregeling); ZPM (CAN) zonder diagnosefuncties
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
