Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6-pinový OBD – 16-pinový OBD2 redukční kabel | Spalovací motor

€144,95 včetně DPH
€119,79 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

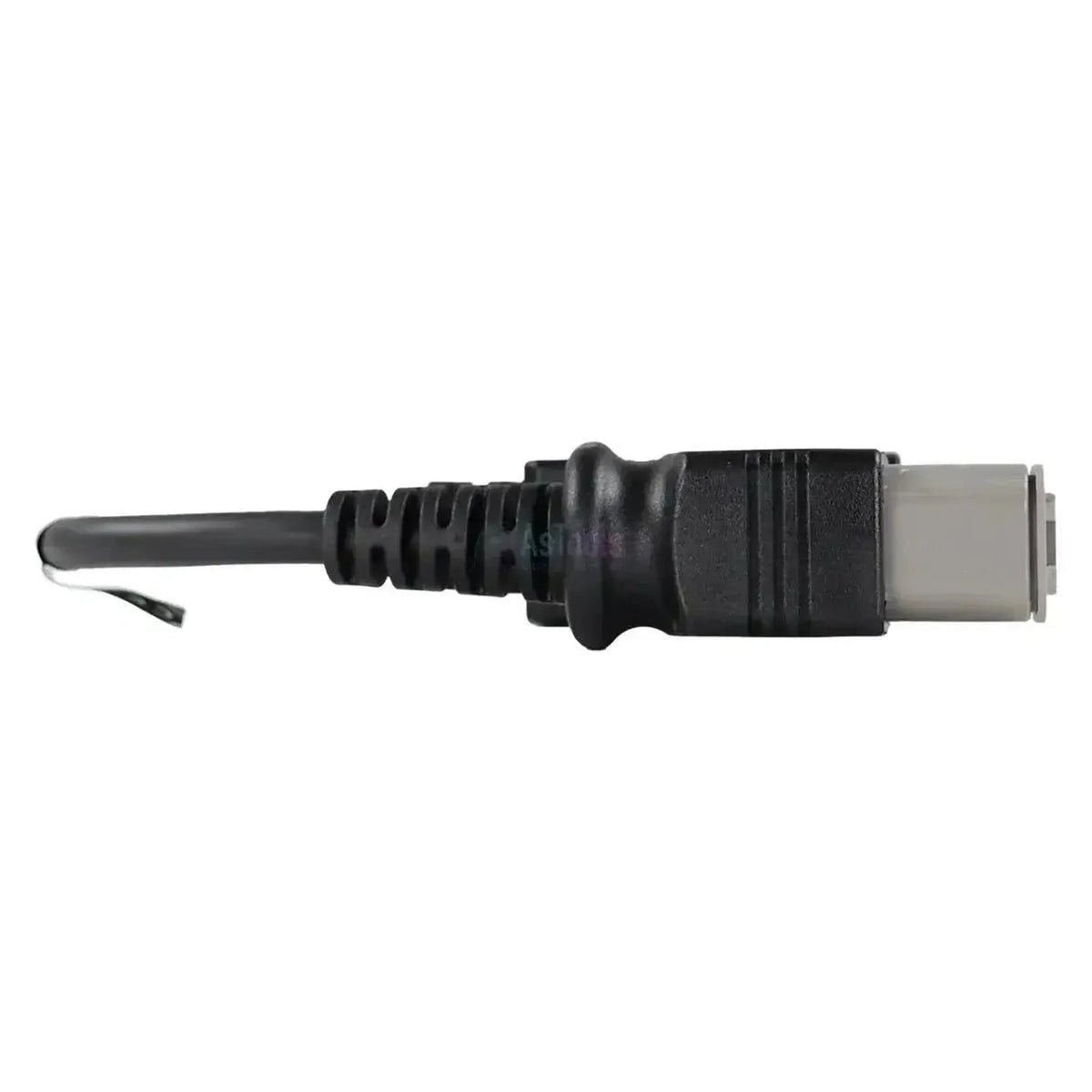

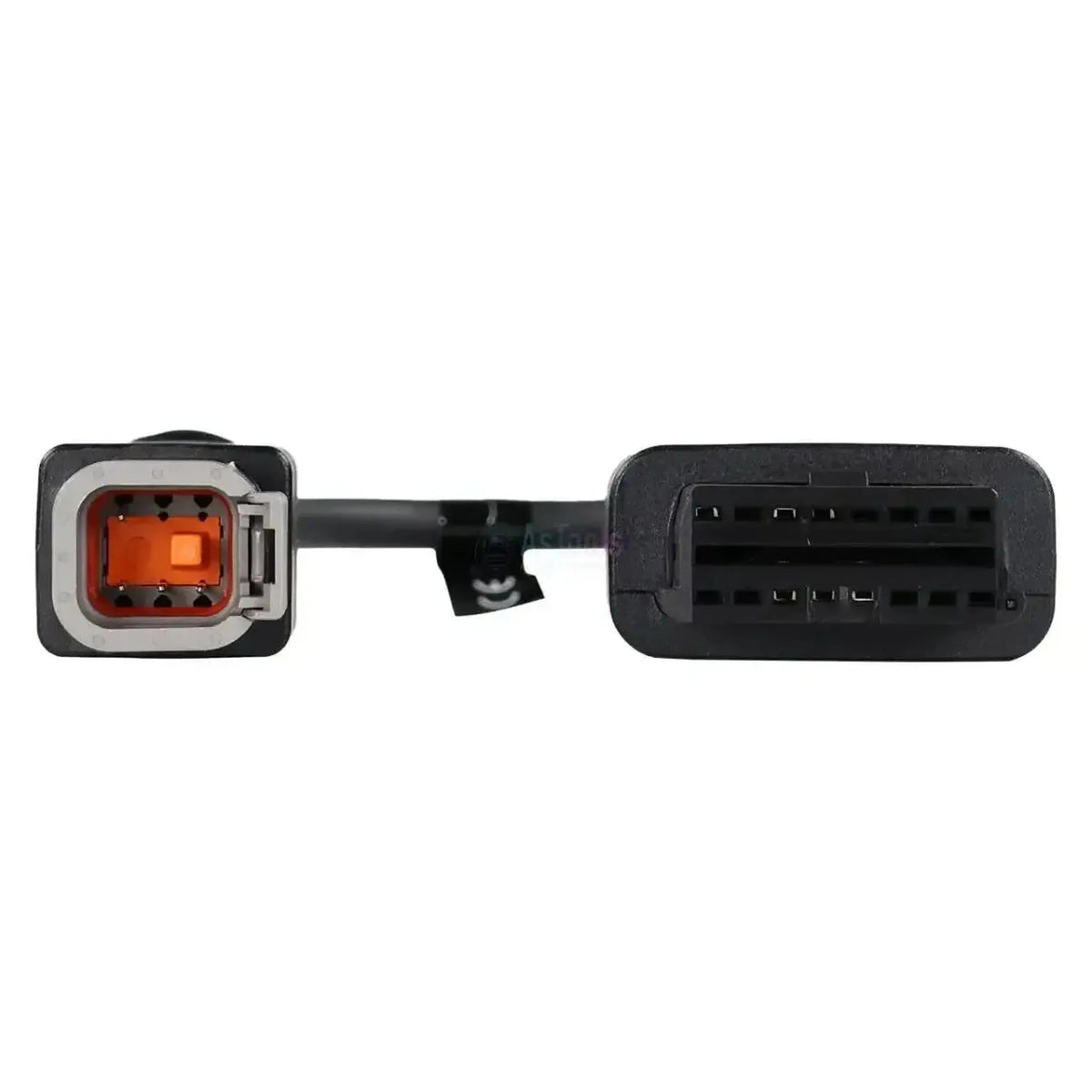

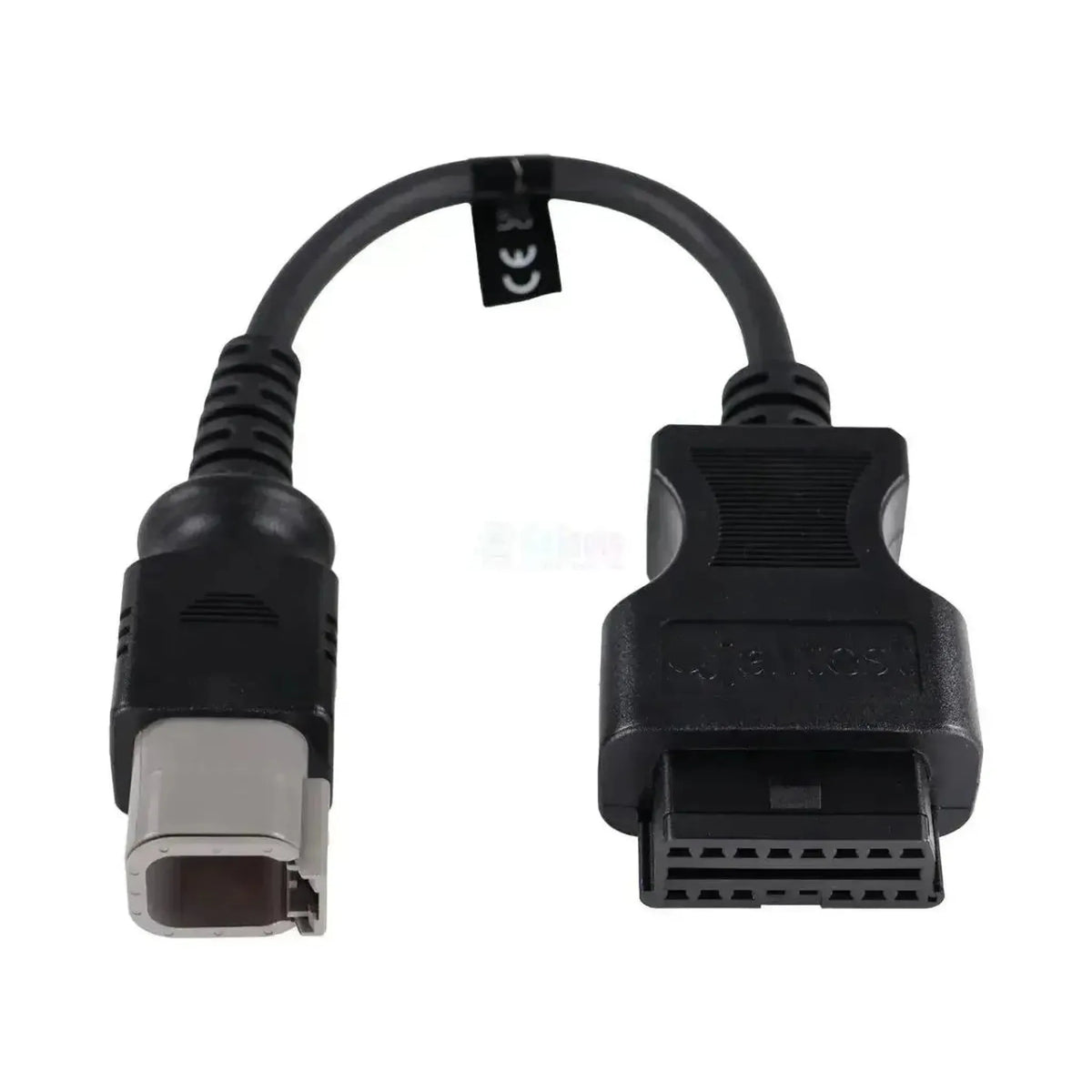

De Jaltest JDC538A koppelt de 6-pins diagnoseaansluiting van de Yanmar-industriemotoren aan de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de motorzijde zit een rechthoekige lichtgrijze stekker met oranje wig in een zwart overspuitstuk. De kabel loopt in één rechte streng, zonder aftakking of module, en meet 28 tot 30 cm.

De aansluiting hoort bij de motor en zit op of naast het motorblok. Achter de stekker bereikt u de EDC Yanmar Bosch, de EMS Yanmar Denso en de DCU van de uitlaatgasnabehandeling. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.

PLUSPUNTEN

✔Bereikt zowel de EDC Yanmar Bosch als de EMS Yanmar Denso, inclusief de Stage V-uitvoering van de Denso-eenheid.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, zonder aparte aansluiting.
✔Bij de EDC Bosch en de EMS Denso staan onderhoudsintervallen en aanvullende acties in de dekking.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Bij de regeleenheid EDC Yanmar staat geen enkele functie in de dekking; die levert geen foutcodes of meetwaarden.
✕De Stage V-uitvoering van de EMS Yanmar Denso heeft geen aanvullende acties, de gewone EMS Denso wel.
✕Alleen voor de 6-pins stekker; de binnenboordmotoren (JH-, BY-, LV- en SY-serie) gebruiken de 3-pins JDC612A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor. Welke eenheid u aantreft, hangt af van de motorreeks en van de emissiestap.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch: Motorregeling, volledige lijst.
  • EMS Yanmar Denso: Motorregeling, volledige lijst.
  • EMS Yanmar Denso (Stage V): Zonder aanvullende acties.
  • DCU: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Motor en nabehandeling uitlezen.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen, met klantrapport.
  • Aanvullende acties: Bij EDC Bosch en EMS Denso.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze stekker met oranje wig.
  2. Aansluiten: Steek de JDC538A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Yanmar, de motorreeks en de regeleenheid.

Compatibele voertuigen en toepassingen

Bepalend is de motorreeks, niet de machine. Yanmar-motoren worden als losse aandrijving ingebouwd in compacte machines, aggregaten en werktuigen. Welke stekker op uw motorblok zit, ziet u aan de vorm. Rechthoekig met een oranje wig hoort bij deze kabel, driehoekig met een groene wig bij de JDC612A.

Yanmar:

  • 3TNV-serie: 3TNV86CHT, 3TNV86CT, 3TNV88C en 3TNV88F.
  • 4TNV-serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT en 4TNV98T.
  • 4TN-serie: 4TN101 en 4TN107; bij de 4TN107 staat ook de DCU in de dekking.

Toepassingen:

  • Ingebouwd: Compacte grond- en bouwmachines, hef- en hijswerktuigen, aggregaten en stationaire installaties.
💡
Goed om te weten: De diagnoseaansluiting zit op of naast het motorblok, niet op een vaste plaats in de machine. Deze kabel past op de rechthoekige lichtgrijze stekker met oranje wig. Voor de binnenboordmotoren gebruikt Yanmar een driehoekige 3-pins stekker met groene wig. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • OHW stavební a terénní stroje
  • Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
6pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů
Zda lze provádět další procedury, které Jaltest nabízí pro jednotlivé řídicí jednotky, například testy nebo adaptace.Doplňkové procedury

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů OHW základní, sada kabelů pro stacionární motory
Referenční číslo
JDC538A
Řídicí jednotky
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso a DCU
Potřebné k použití
Jaltest Link V8.1 nebo V9

Další parametry

Toepassing
Yanmar-industriemotoren met 6-pins diagnoseaansluiting
Segment
Verbrandingsmotor
Onderdeel van kabelset
OHW-kabelset basis (70002030) en kabelset stationaire motoren (70002006)
