Jaltest | SKU: JDC309A

Jaltest (JDC309A) | ZF Ecolife (MCP) 9-pinový OBD – 16-pinový OBD2 redukční kabel | Autobus

Name: Jaltest (JDC309A) | ZF Ecolife (MCP) 9-pinový OBD – 16-pinový OBD2 redukční kabel | Autobus
Brand: Jaltest
SKU: JDC309A
Price: 109.95 EUR
Availability: InStock

€109,95 včetně DPH

€90,87 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

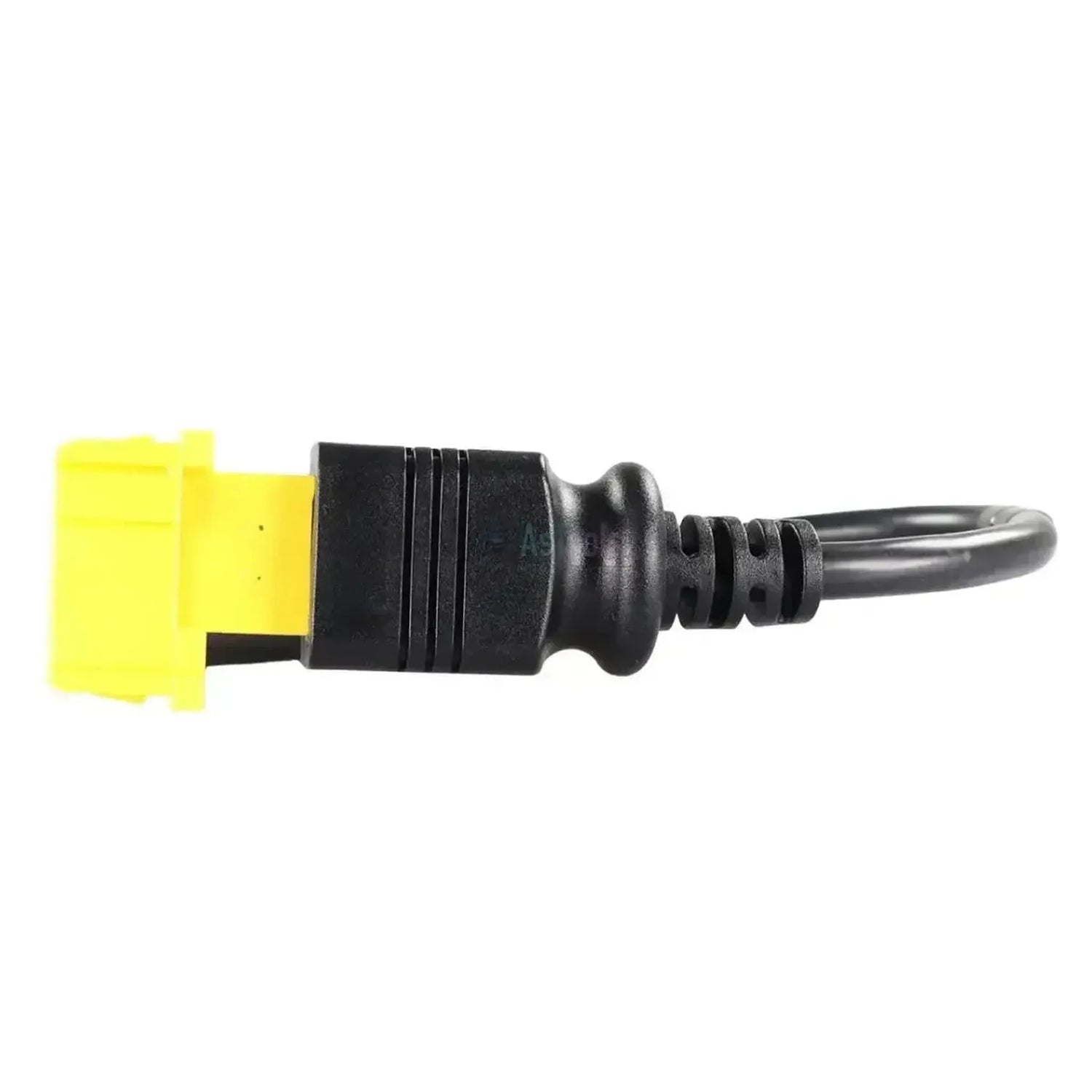

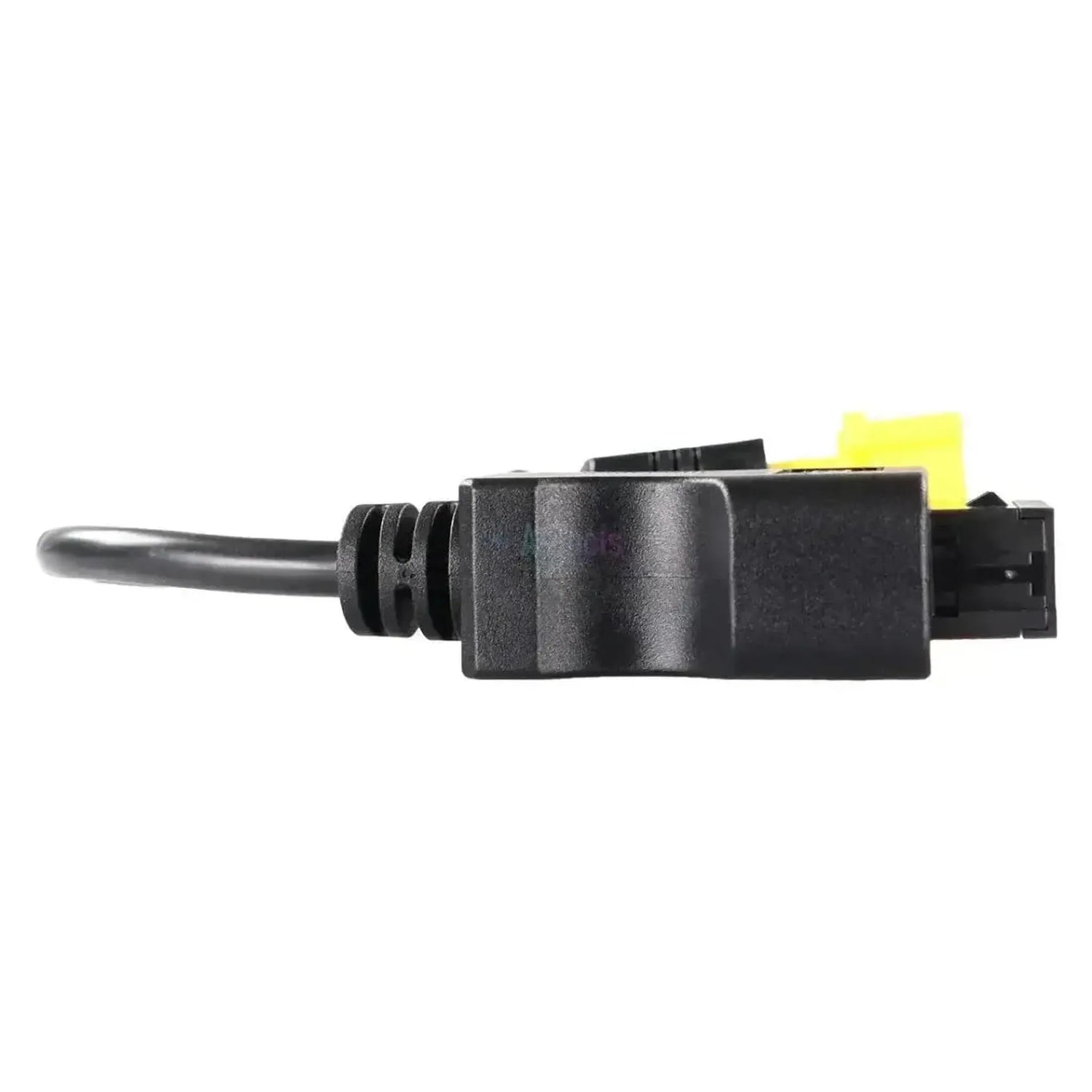

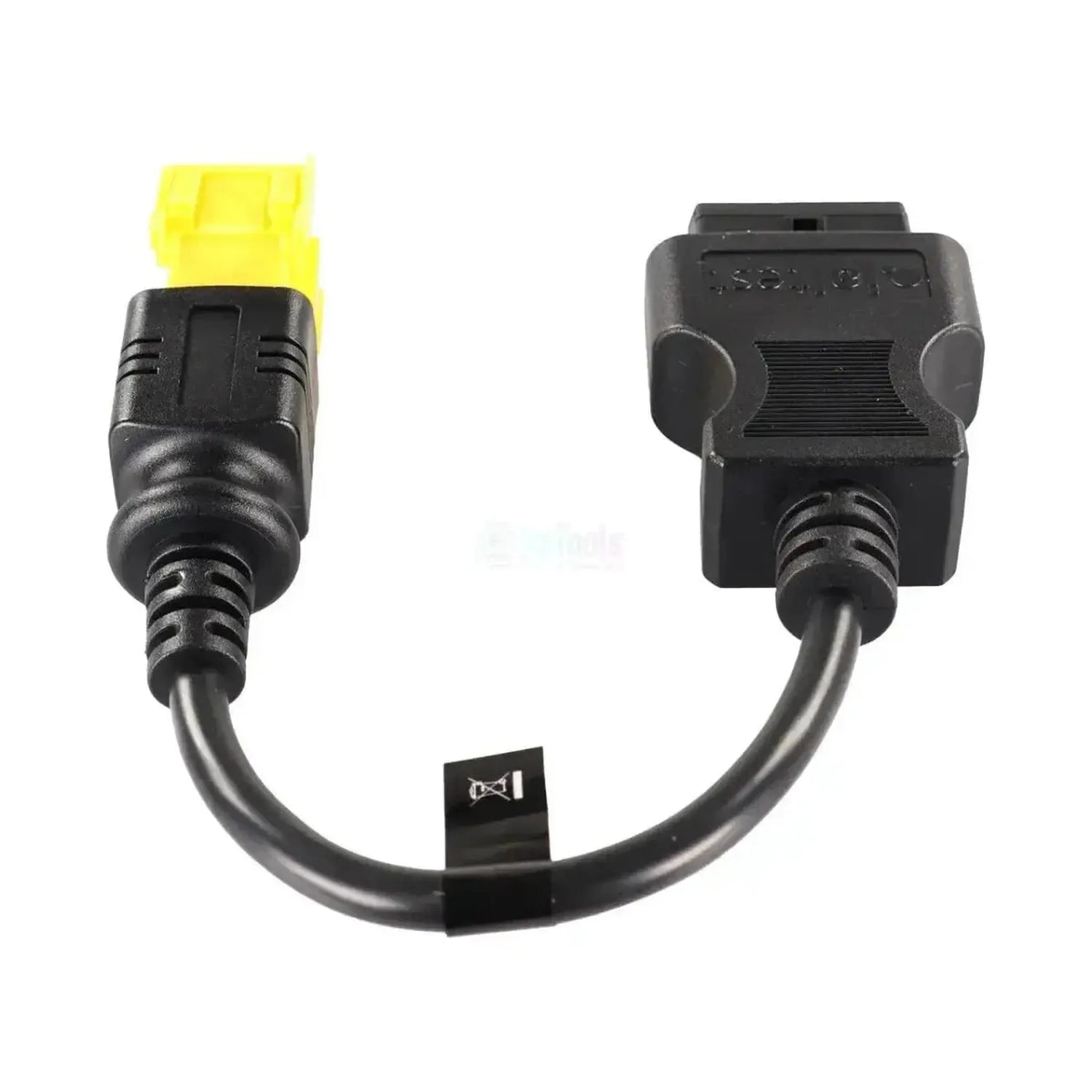

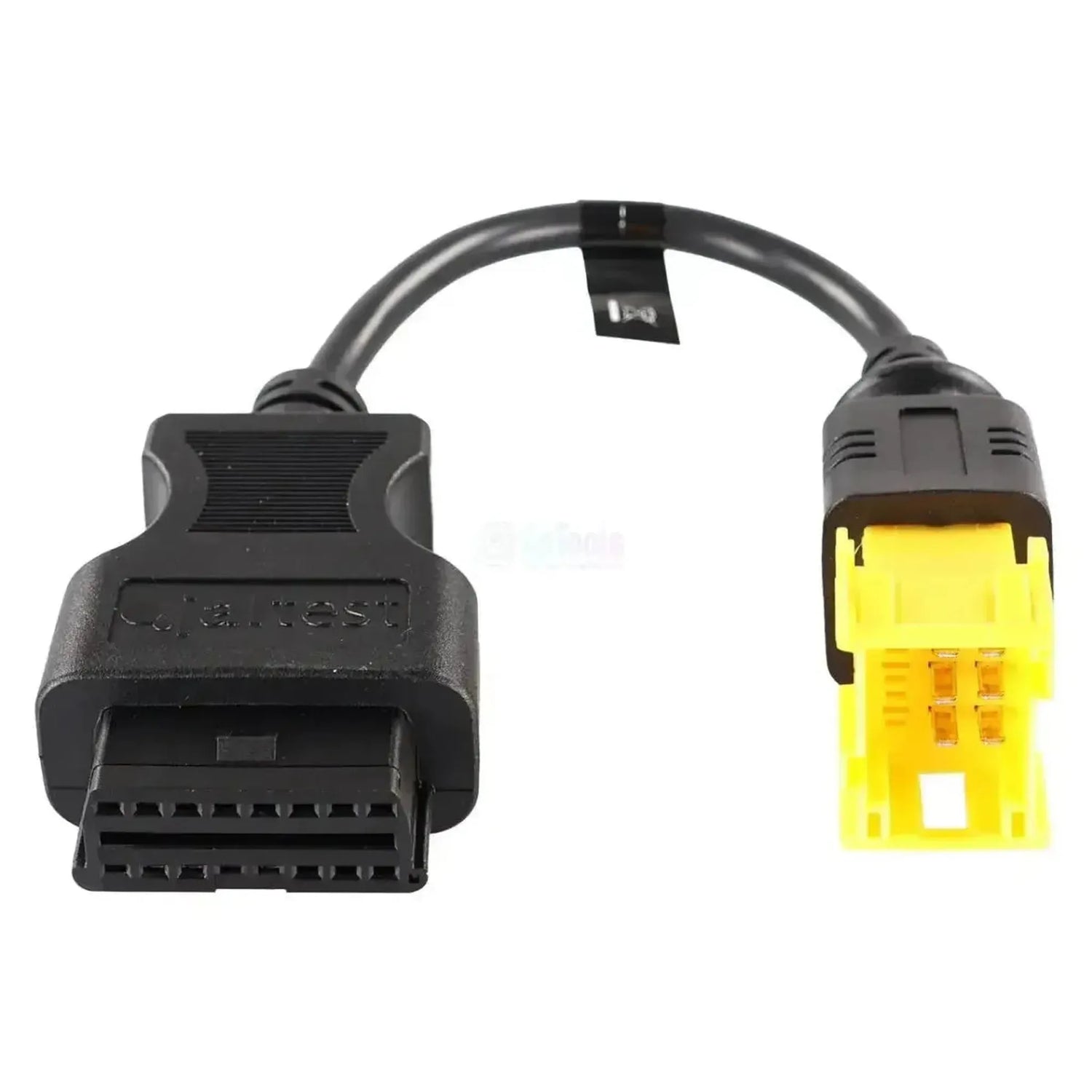

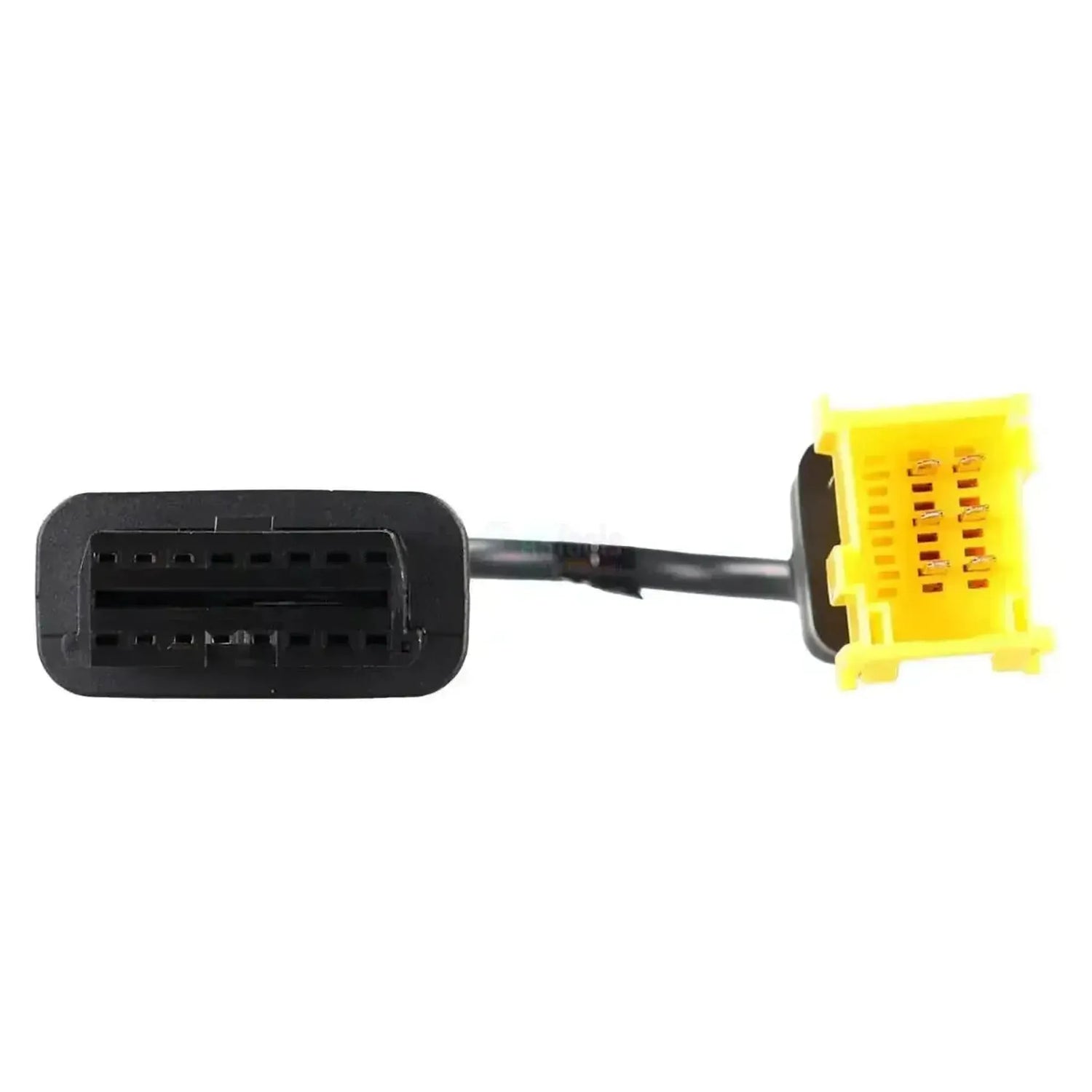

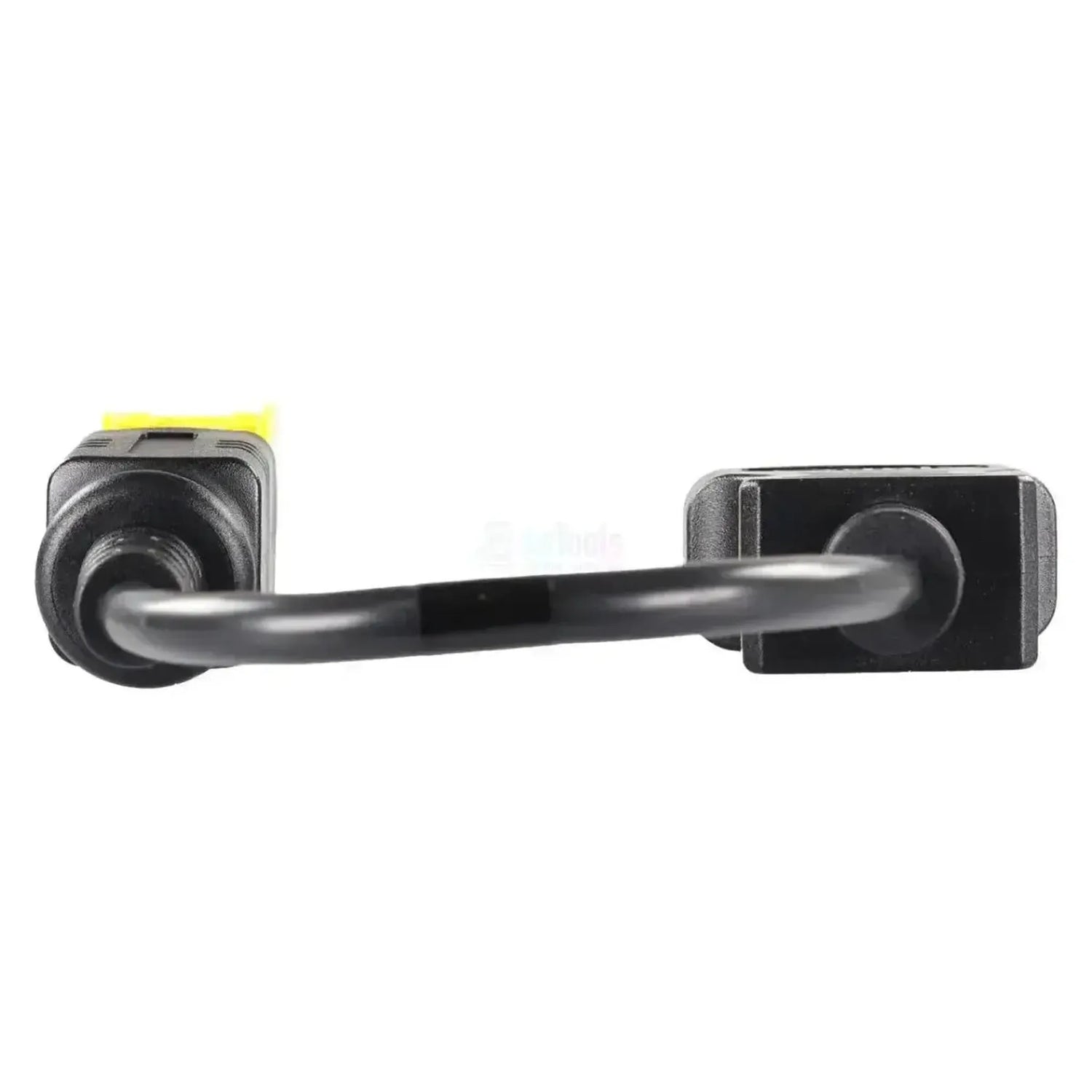

De Jaltest JDC309A brengt de MCP-diagnoseaansluiting van de ZF EcoLife-busautomaat naar de 16-pins OBD2-aansluiting voor de diagnosekabel van de Jaltest Link. Aan de bakzijde zit een gele rechthoekige stekker in een zwart overgoten huis, met platte messen in plaats van ronde pennen en borgnokken aan weerszijden. Het snoer is 28 tot 30 cm lang.

Achter de stekker ligt de transmissieregeling, die Jaltest voert als EcoLife. De MCP-uitvoering is de variant met de 9-polige stekker; de uitvoering met mini-USB hoort bij JDC308A. De nadruk ligt op uitlezen en volgen, met foutcodes, meetwaarden, gegevens van de regeleenheid en live meekijken. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de EcoLife-regeling rechtstreeks op de bak, ook als die niet via de voertuigdiagnose meepraat.

✔De gele stekker herkent u direct, zodat u de MCP-uitvoering niet met de roomwitte Ecomat-aansluiting verwart.

✔Naast foutcodes ook meetwaarden, gegevens van de regeleenheid en live meekijken met de bak.

✔De kabel volgt de ZF-regeleenheid, niet de carrosseriebouwer, en werkt met de Link V8.1 en V9.

AANDACHTSPUNTEN

✕Bij de EcoLife blijft de dekking bij uitlezen. Componenten aansturen, parameters, kalibratie en reset staan voor dit systeem niet in de dekkingstabel.

✕Alleen voor de MCP-uitvoering; de EcoLife met de mini-USB hoort bij JDC308A, de oudere Ecomat bij JDC307A of JDC303A.

✕De kabel bereikt alleen de transmissieregeling, niet de overige systemen van de bus.

✕Met 28 tot 30 cm is het snoer kort, dus u werkt bij de bak en niet vanaf de bestuurdersplaats.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de transmissieregeling van de EcoLife. Jaltest brengt de ZF-bakken onder in één dekkingsgroep; binnen die groep heeft elke generatie een eigen stekker.

Regeleenheden die u kunt benaderen

EcoLife: Busautomaat van ZF.

Wat u kunt doen

Foutcodes: Lezen en wissen na reparatie.
Meetwaarden: Sensorwaarden op de bak.
ECU-gegevens: Gegevens van de regeleenheid.
Live meekijken: In cijfers en grafiek.

Zo gebruikt u hem

Stekker controleren: Zoek de gele MCP-stekker op de bak.
Aansluiten: Steek de JDC309A in de aansluiting.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies de ZF-transmissie EcoLife.

Compatibele voertuigen en toepassingen

Bepalend is de stekker op de bak, niet het busmerk. De kabel hoort bij de ZF EcoLife-automaat in de MCP-uitvoering, te herkennen aan de gele rechthoekige stekker. De EcoLife kwam in 2008 als opvolger van de Ecomat en wordt sinds 2019 als EcoLife 2 geleverd.

ZF EcoLife:

MCP-uitvoering: Gele 9-polige diagnoseaansluiting op de bak.
Mini-USB-uitvoering: Valt hierbuiten; daarvoor is JDC308A.

Busmerk:

Niet bepalend: De kabel volgt de ZF-regeleenheid.
Ook naast de voertuigdiagnose: De EcoLife heeft een eigen diagnosestekker op de bak.

💡

Goed om te weten: De EcoLife komt in twee diagnose-uitvoeringen: De gele MCP-stekker voor deze kabel en een mini-USB voor JDC308A. De oudere Ecomat heeft een roomwitte 9-polige stekker (JDC307A). Kijk aan de bak welke van de drie erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC309A) | ZF Ecolife (MCP) 9-pins OBD - 16-pins OBD2 Verloopkabel | Autobus

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 9pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano

Použití

Referenční číslo: JDC309A
Řídicí jednotky: EcoLife (automatická převodovka)
Potřebné k použití: Jaltest Link V8.1 nebo V9 a diagnostický software Jaltest
