OBDSTAR | SKU: TCM-023

OBDSTAR (TCM-023) | ZF (9HP) 58-kolíkový TCM – 15-kolíkový DB15 adaptér | Osobní vozidla

Name: OBDSTAR (TCM-023) | ZF (9HP) 58-kolíkový TCM – 15-kolíkový DB15 adaptér | Osobní vozidla
Brand: OBDSTAR
SKU: TCM-023
Price: 33.95 EUR
Availability: InStock

€33,95 včetně DPH

€28,06 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

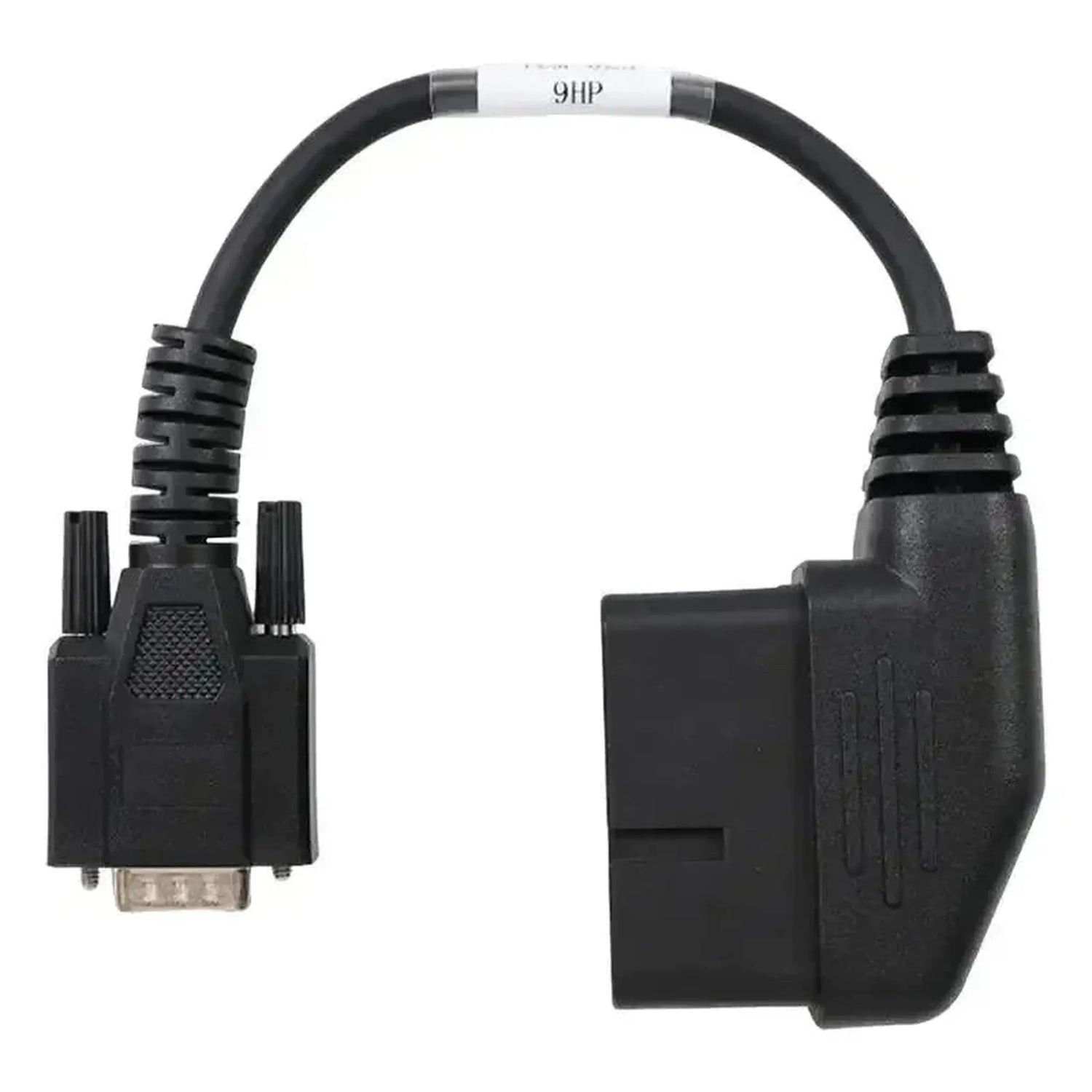

Tento kabel OBDSTAR spojuje 58pinový konektor řídicí jednotky převodovky (TCM) devítistupňové automatické převodovky ZF 9HP s 15pinovou stranou DB15 vašeho zařízení OBDSTAR. U převodovky 9HP je TCM umístěna na převodovce.

Kabel umožňuje přímý přístup k TCM mimo síť vozidla. Můžete tak klonovat TCM do náhradní jednotky a číst a zapisovat MAP. Kabel funguje s OBDSTAR DC706, X300 Classic G3 a Key Master G3. Zařízení musí samo podporovat ZF 9HP; kabel zajišťuje pouze spojení.

VÝHODY

✔58pinový konektor přímo pasuje na TCM převodovky ZF 9HP.

✔Pracujete přímo na TCM, i když se spojení přes port OBD nepodaří.

✔Vhodné pro práci na dílenském stole s demontovanou jednotkou.

✔Na TCM není nutné žádné volné drátky ani pájení.

UPOZORNĚNÍ

✕Vaše zařízení musí podporovat funkci specifickou pro značku pro tuto řídicí jednotku. Jednoduchý čtecí přístroj EOBD s tímto kabelem nefunguje.

✕Pro diagnostické přístroje jiné značky je nutný OBDSTAR Converter V2. S přístrojem OBDSTAR používejte kabel bez konvertoru.

✕Pouze pro ZF 9HP. Jiné automatické převodovky mají jiný konektor.

✕Na dílenském stole potřebuje TCM samostatné napájení.

Použití a funkce

Kabel je určen pro autoservisy a specialisty na ECU, kteří klonují nebo přeprogramovávají řídicí jednotky ZF 9HP.

Řídicí jednotka, ke které lze přistoupit

TCM ZF 9HP: Řídicí jednotka devítistupňové převodovky.
Samostatná TCM: Také demontovaná, na dílenském stole.

Co můžete dělat

Klonování: Přenos dat do náhradní TCM.
Čtení MAP: Načtení softwaru jako záloha.
Zápis MAP: Zpětný zápis dat do TCM.
Diagnostika: Čtení a mazání chybových kódů.

Postup použití

Uvolnění TCM: Odpojte konektor TCM nebo TCM demontujte.
Připojení: Zasuňte 58pinový konektor rovně do TCM.
Spárování zařízení: Připojte stranu DB15 k vašemu zařízení OBDSTAR.
Napájení: Zajistěte stabilní napájení TCM.
Výběr funkce: V nabídce zvolte správnou TCM a funkci.

Kompatibilní vozidla a použití

Rozhodující je 58pinový konektor TCM automatické převodovky ZF 9HP. Níže uvedené modely mají převodovku ZF 9HP:

Land Rover:

Discovery Sport (L550): Provedení s ZF 9HP.
Range Rover Evoque (L551): Provedení s ZF 9HP.

Jaguar:

E-Pace (X540): Provedení s ZF 9HP.

💡

Dobré vědět: ZF 9HP je devítistupňová automatická převodovka pro motory s příčným uložením. Před připojením kabelu zkontrolujte typ převodovky na typovém štítku.

Obsah balení

1x OBDSTAR (TCM-023) | ZF (9HP) 58pinová TCM – 15pinový DB15 propojovací kabel | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

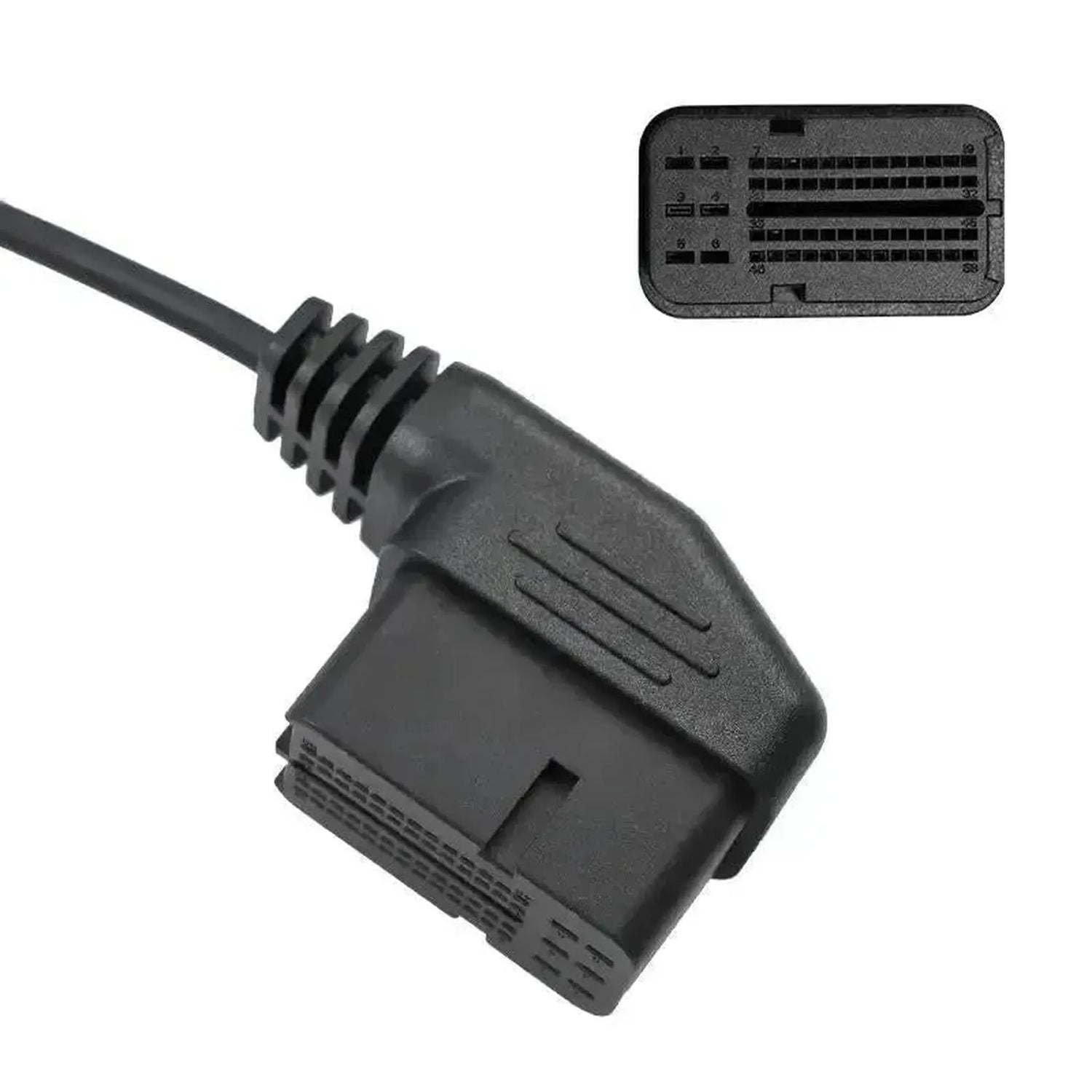

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 58pinový konektor TCM ZF 9HP

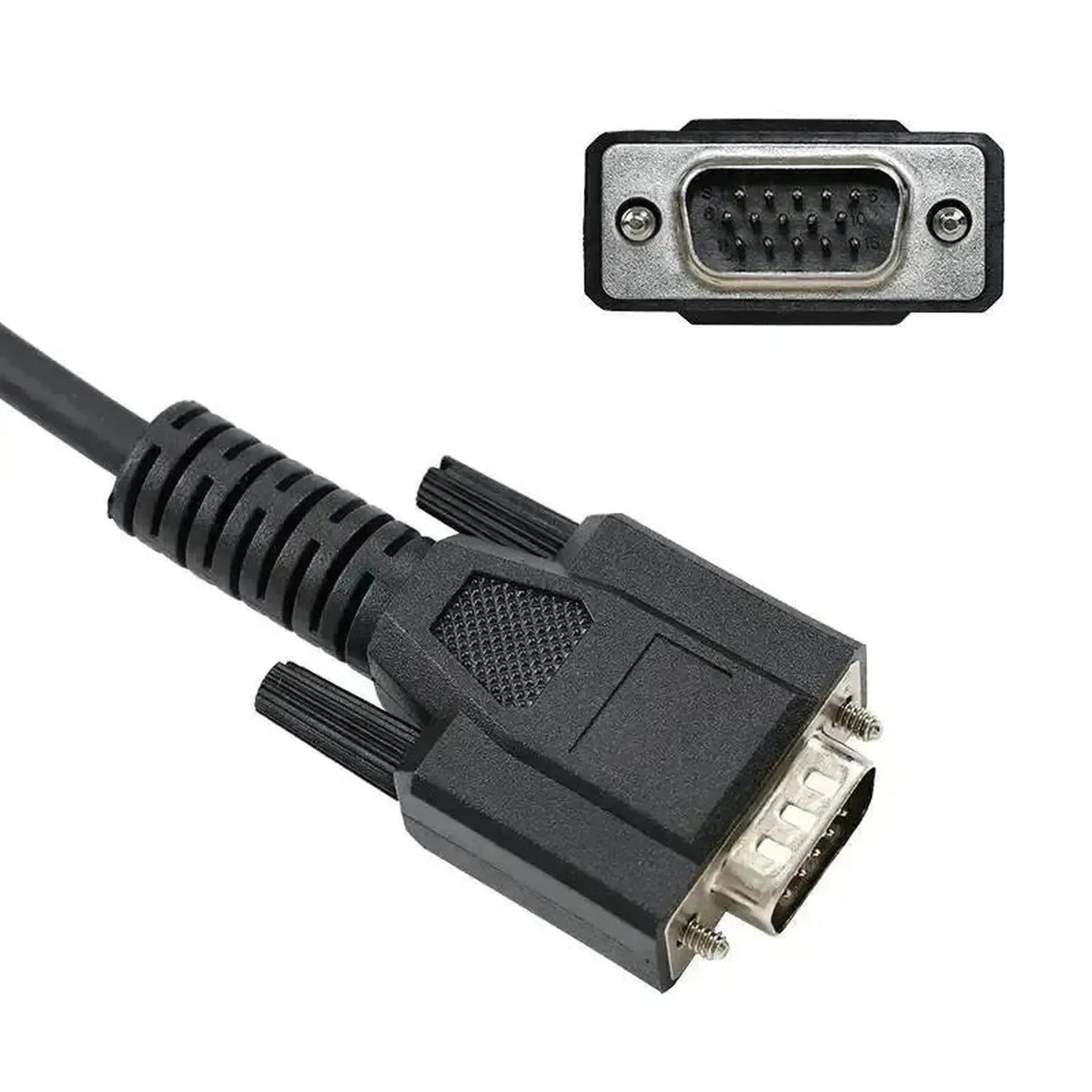

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15
