OBDSTAR | SKU: M019

OBDSTAR (M019) | Adaptérový kabel KTM 6-pin OBD – 16-pin OBD2 | Motocykl

Name: OBDSTAR (M019) | Adaptérový kabel KTM 6-pin OBD – 16-pin OBD2 | Motocykl
Brand: OBDSTAR
SKU: M019
Price: 26.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€26,95 včetně DPH

€22,27 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

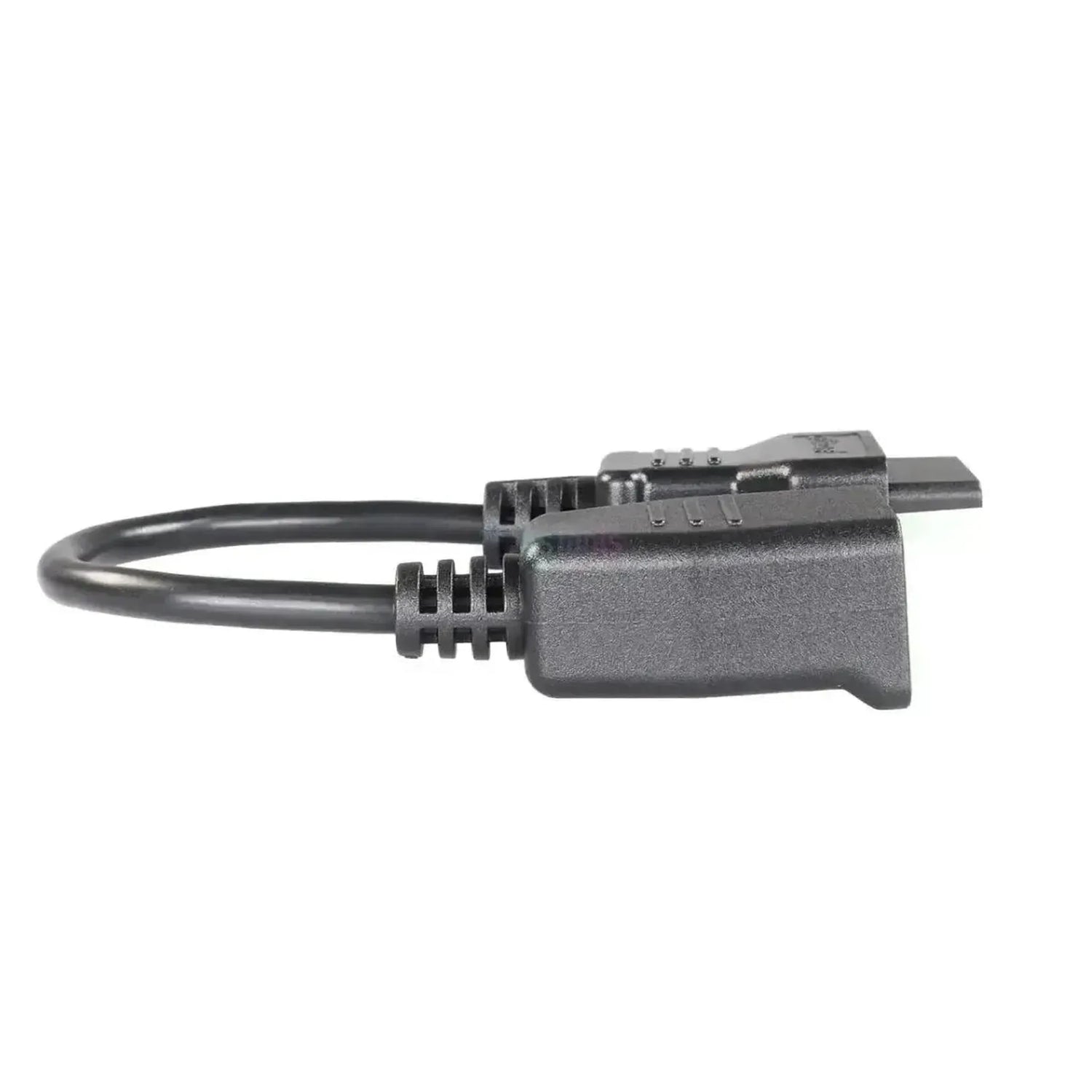

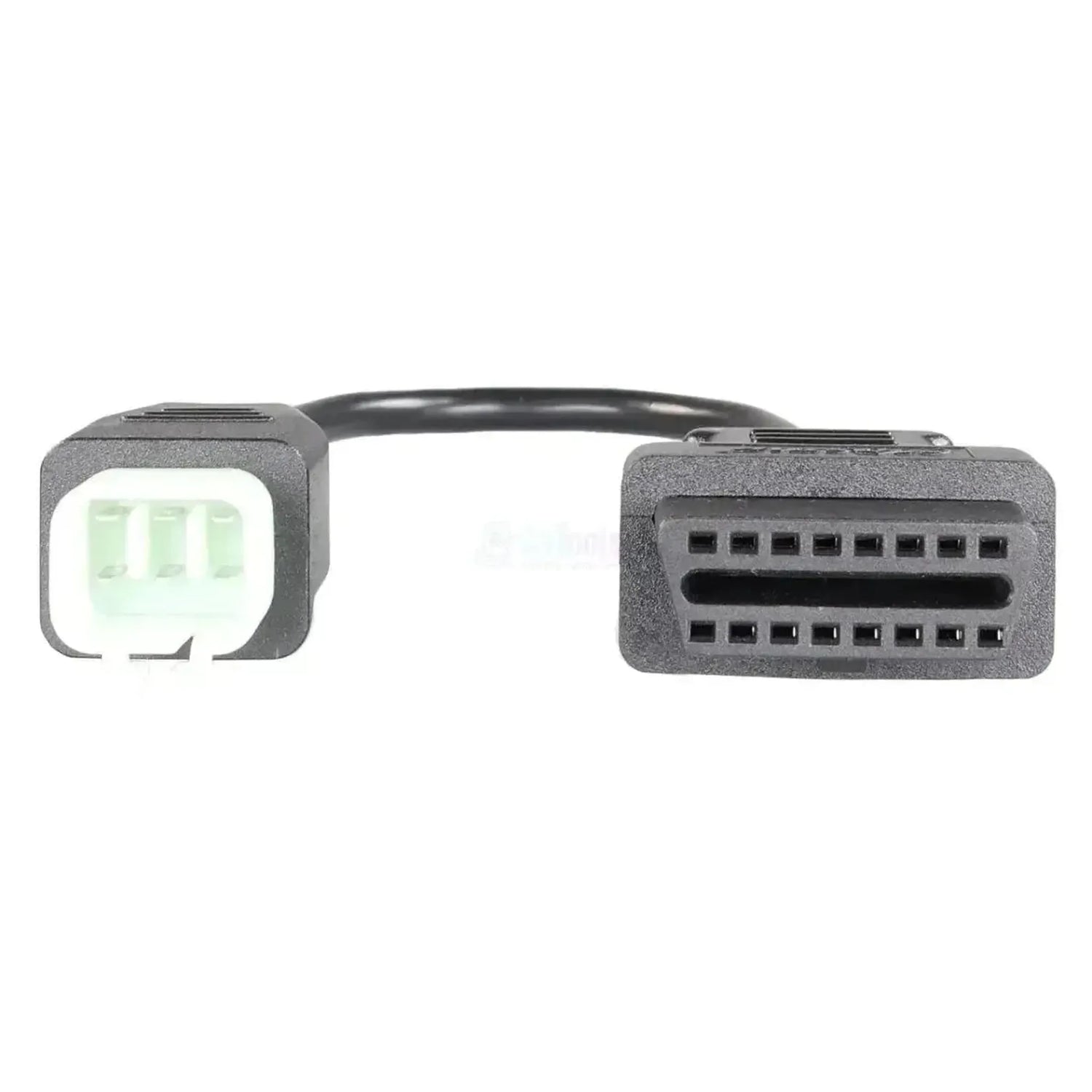

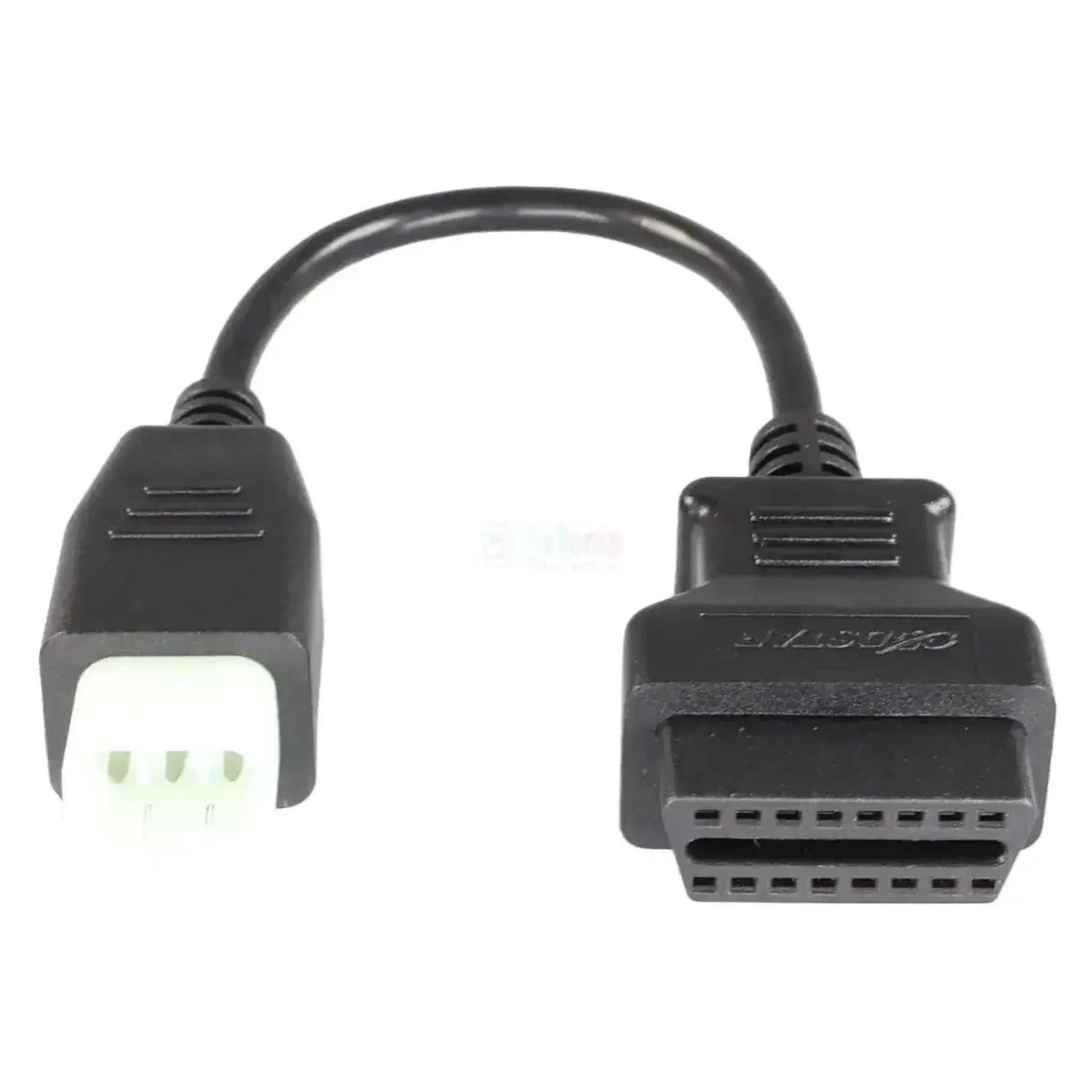

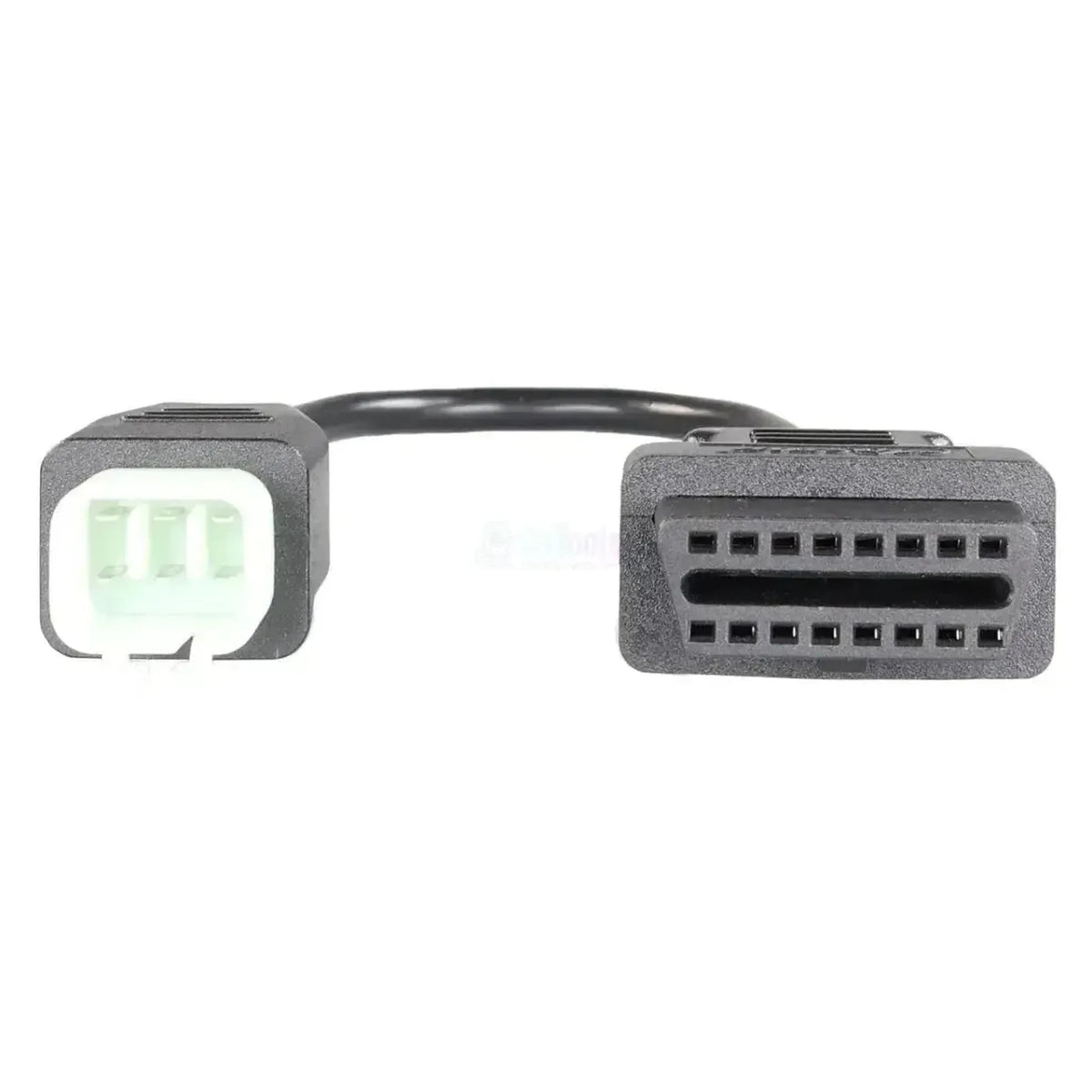

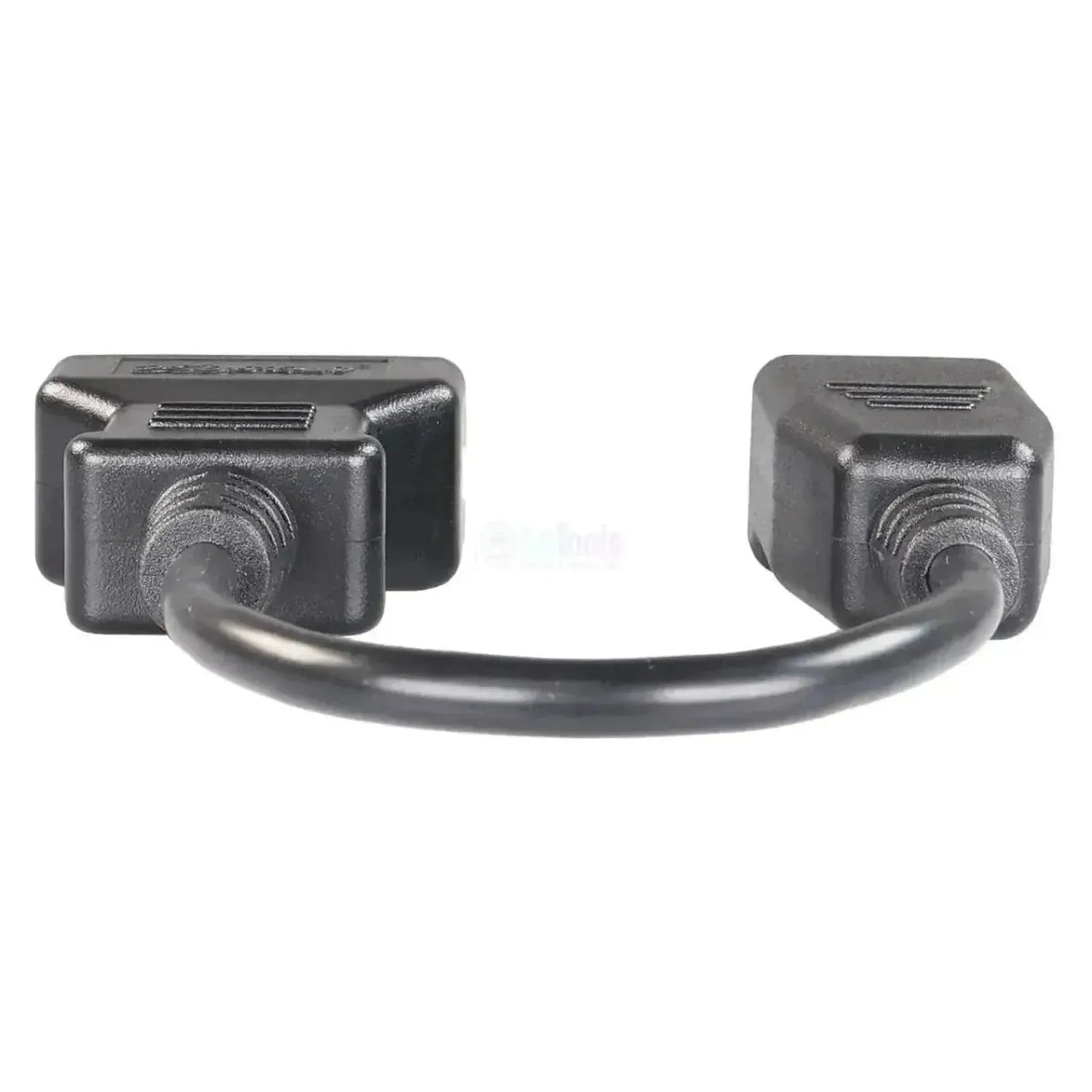

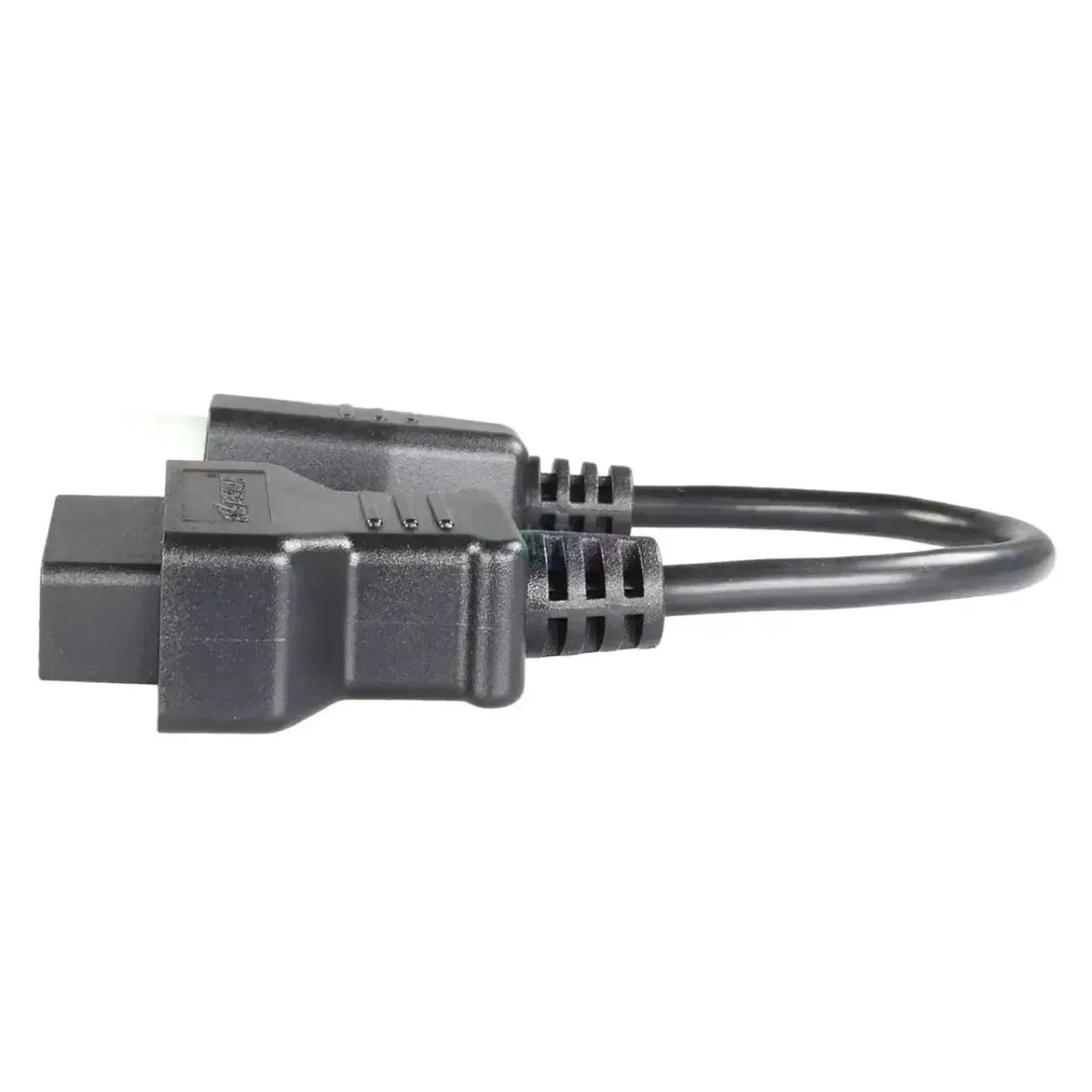

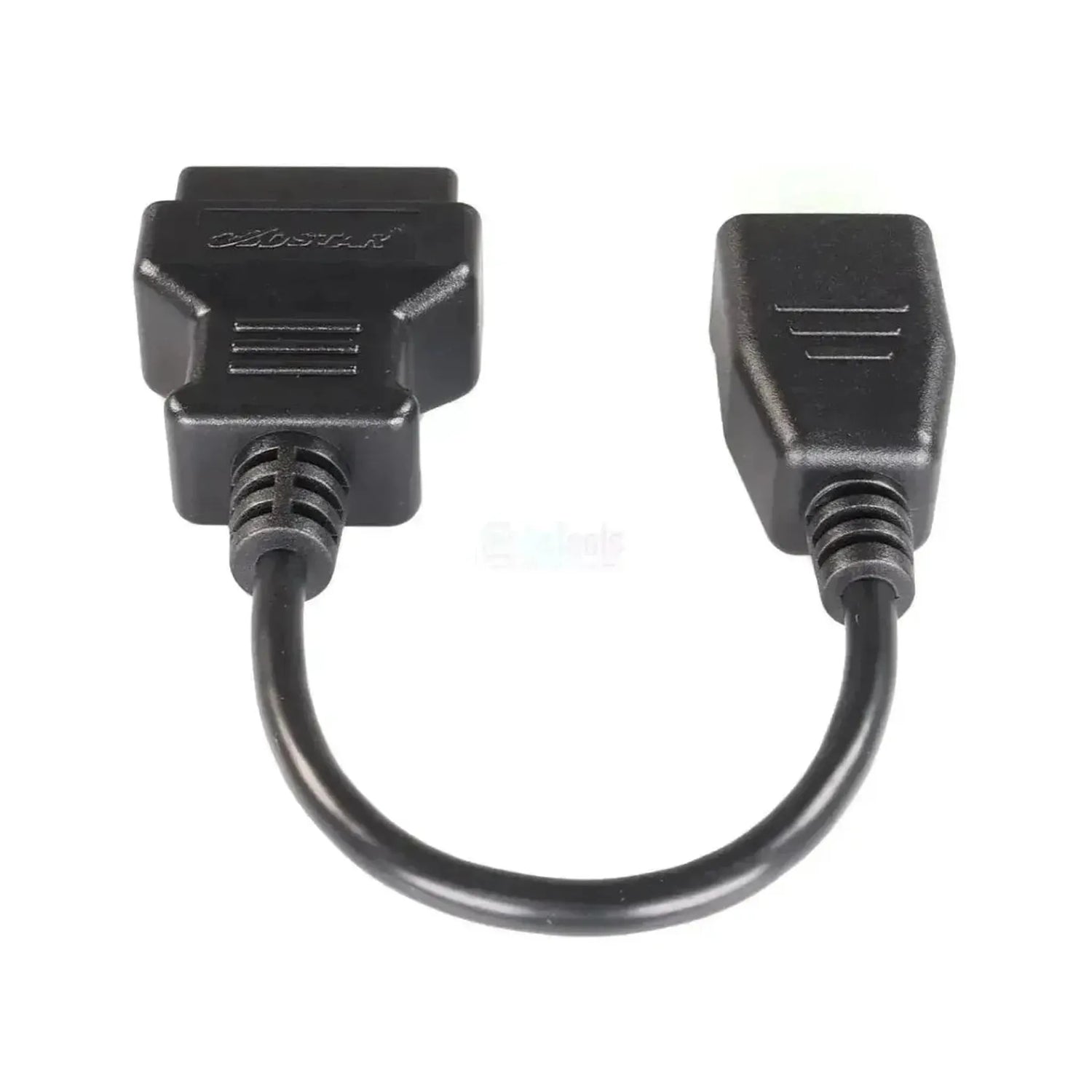

Deze verloopkabel verbindt de 6-pins diagnoseaansluiting van KTM-motorfietsen met de 16-pins OBD2-stekker van de OBDSTAR-hoofdkabel. De aansluiting zit bij de meeste modellen onder het zadel, vaak onder het duozadel.

Zonder deze kabel past de hoofdkabel van uw toestel niet op de motorfiets. Met de kabel leest u foutcodes en live data uit het motormanagement. De M019 is de uitvoering met een kort kabeltje; de N019 is dezelfde aansluiting als compacte adapter. OBDSTAR levert de M019 mee met de MotoMaster. Het toestel moet zelf de KTM-diagnose beheersen.

PLUSPUNTEN

✔Maakt de 6-pins KTM-aansluiting bereikbaar voor uw OBDSTAR-motorfietstoestel.

✔Geschikt voor KTM-modellen van de 690 Duke tot de 1290 Super Duke R en de Adventure-reeks.

✔Originele OBDSTAR-kabel, dezelfde als in de doos van de MotoMaster.

✔Door het korte kabeltje hoeft de hoofdkabel niet direct tegen de stekker op de motorfiets te zitten.

AANDACHTSPUNTEN

✕Uw toestel moet de KTM-diagnose via deze 6-pins aansluiting ondersteunen; de kabel zet alleen de stekker om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.

✕De kabel is bedoeld voor de hoofdkabel van OBDSTAR; werking met uitleesapparaten van andere merken is niet bevestigd.

✕Euro V-modellen van KTM hebben een andere 6-pins aansluiting; daarvoor gebruikt u de M041 of N041.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een KTM met de 6-pins aansluiting uitlezen met een OBDSTAR-toestel.

Regeleenheden die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele meetwaarden bekijken.
Voertuiginfo: ECU- en softwaregegevens opvragen.
Servicereset: Waar het toestel dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Verwijder het zadel en zoek de 6-pins stekker.
Hoofdkabel koppelen: Verbind de OBDSTAR-hoofdkabel met het toestel.
Aansluiten: Steek de kabel op de hoofdkabel en op de 6-pins stekker.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies KTM, het model en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins KTM-diagnoseaansluiting van vóór Euro V. De kabel is geschikt voor onder meer de volgende modellen:

KTM:

1190 Adventure: Vanaf modeljaar 2013.
1050 Adventure: Vanaf modeljaar 2015.
1090 Adventure: Vanaf modeljaar 2017.
1290 Super Duke R: 2014 tot 2020.
1290 Super Duke GT: 2016 tot 2021.
690 Duke en 690 Duke R: Vanaf modeljaar 2016.
690 Enduro R en 690 SMC R: 2019 tot 2021.

💡

Goed om te weten: De 6-pins aansluiting zit meestal onder het duozadel, vaak onder een beschermkapje. Kijk bij twijfel eerst onder het zadel: Euro V-modellen hebben een andere stekker, daarvoor is de M041 of N041 bedoeld.

Verpakkingsinhoud

1x OBDSTAR (M019) | KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 6pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2
